小米手环3智能穿戴腕带结构设计

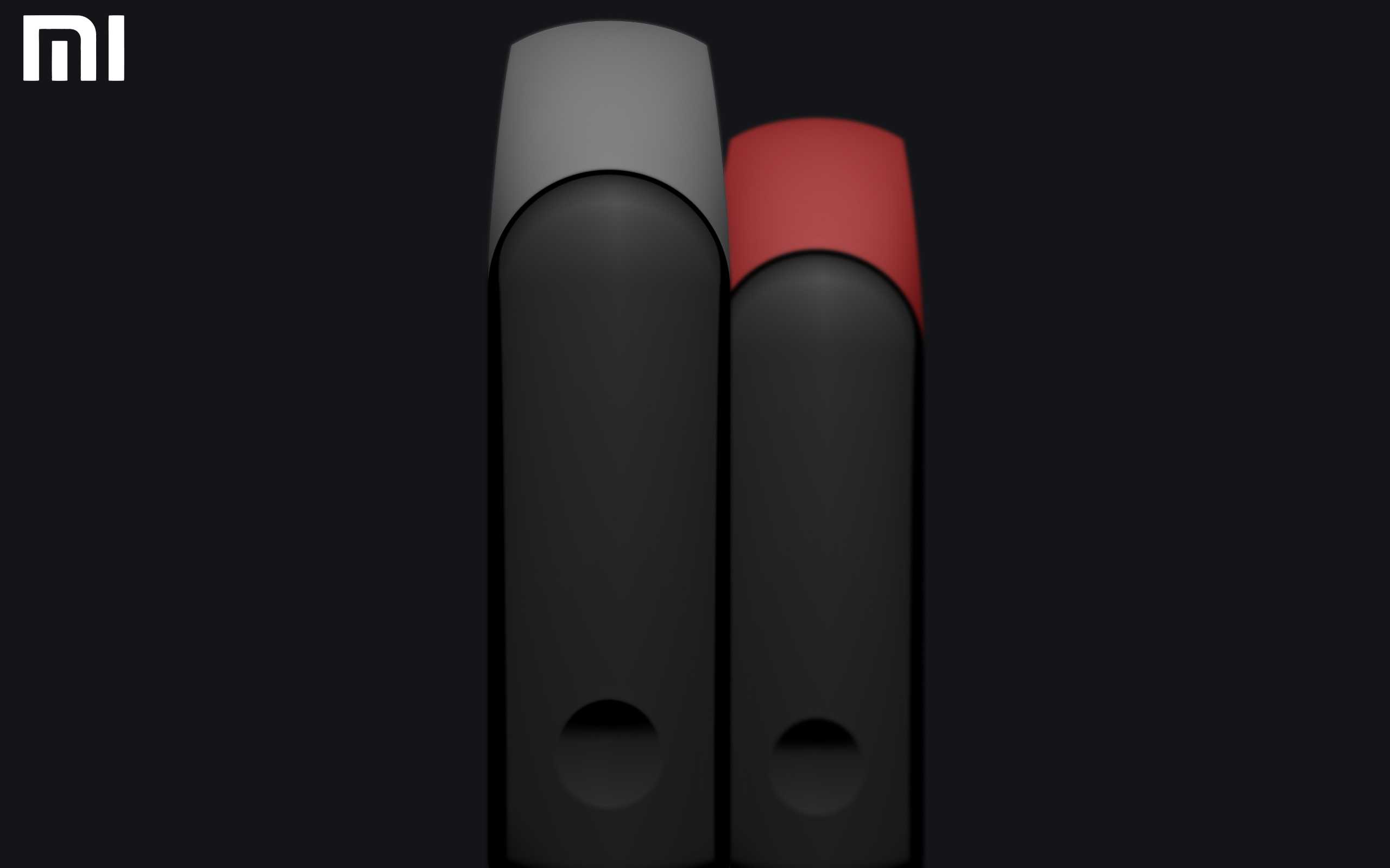

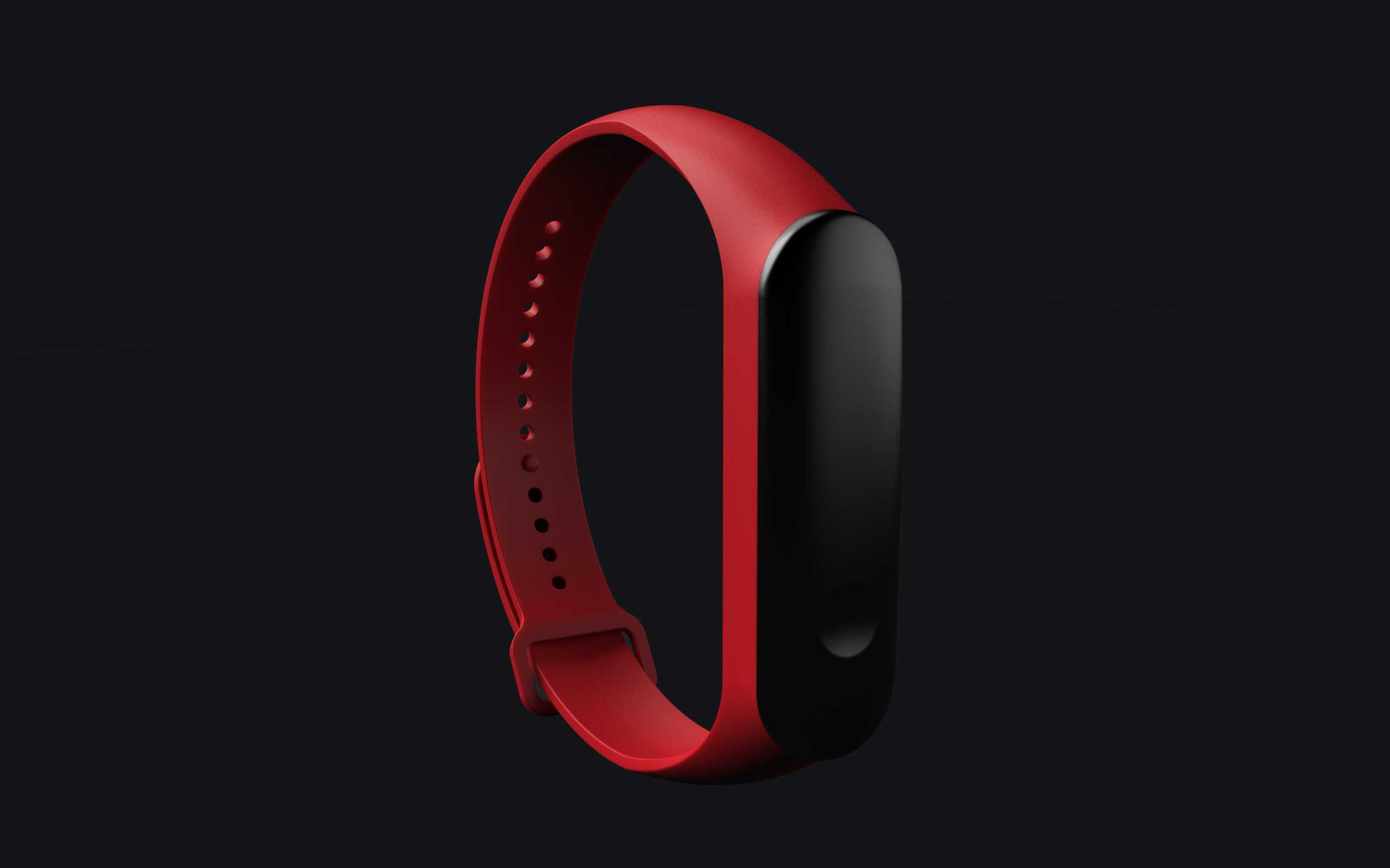

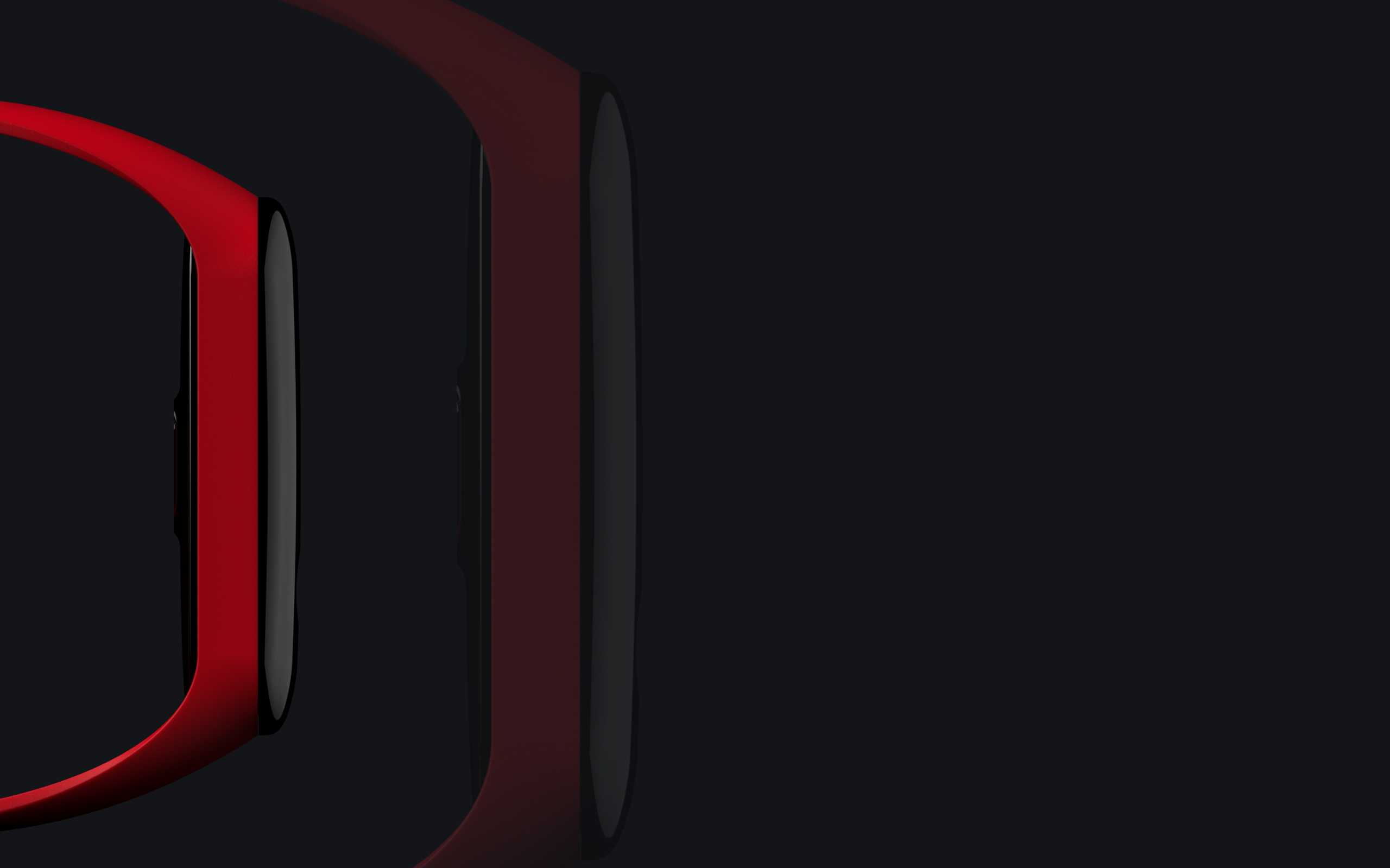

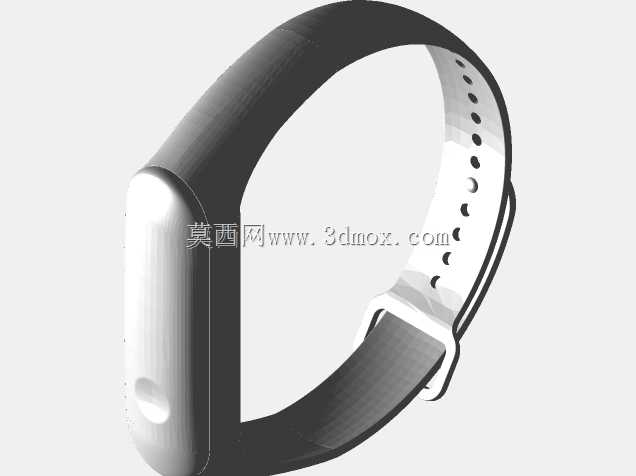

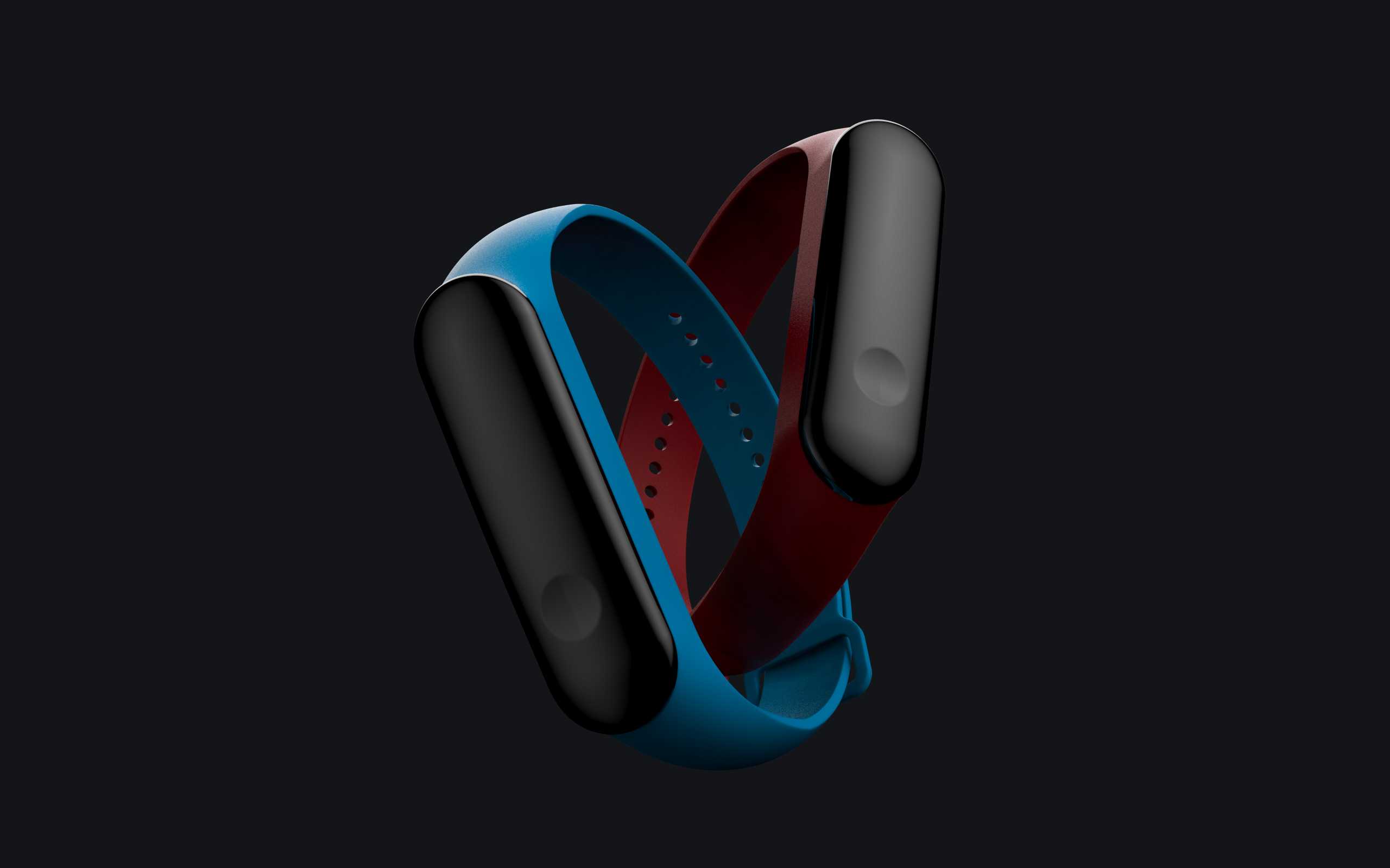

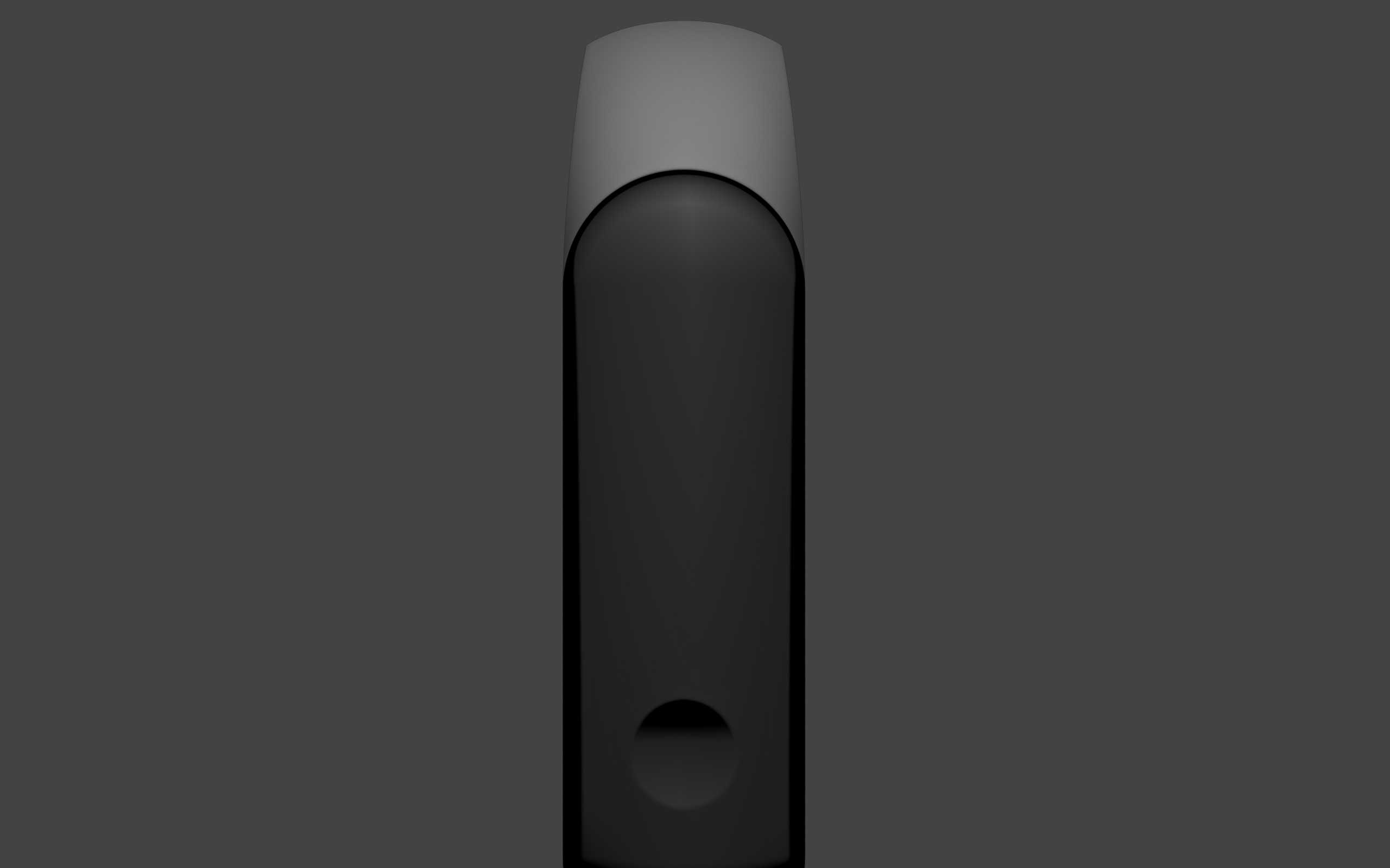

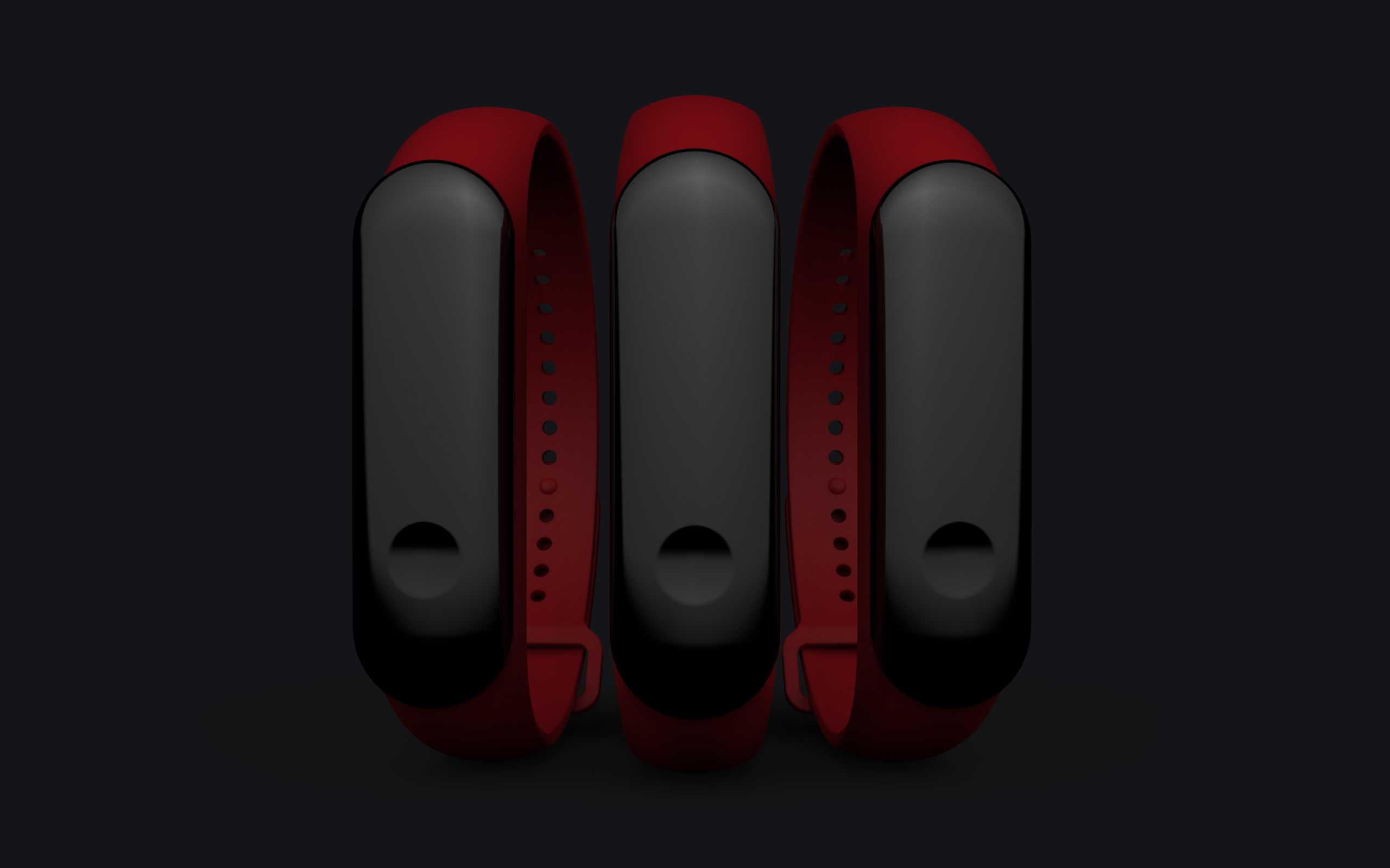

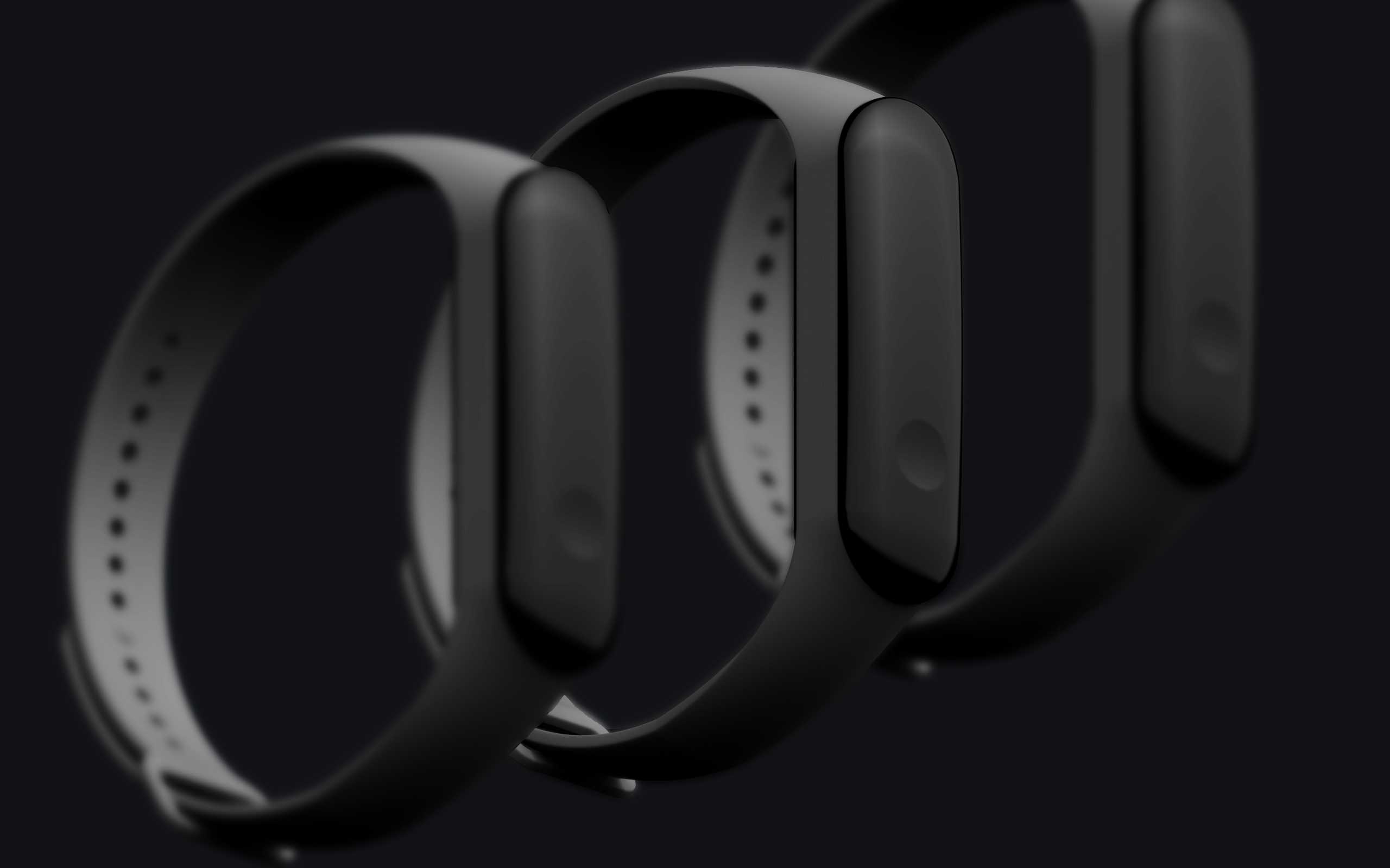

日常做消费电子结构建模时，这类腕带类穿戴产品的建模逻辑和常规硬质壳体差异不小，首先要明确它的实际使用场景——日常佩戴在手腕处，需要兼顾运动时的贴合度、长时间佩戴的亲肤性，还有核心模组的防护需求。建模前先梳理安装边界：核心的米粒状显示模组是硬质PC壳体，整体呈两端圆弧过渡的长椭圆柱形态，长度方向要适配多数人腕部的佩戴跨度，宽度控制在不遮挡腕部活动的范围，厚度要兼顾内置电池、传感器的堆叠空间，同时避免佩戴时硌腕。腕带部分采用软质TPU材质建模，要做和核心模组匹配的卡槽结构，卡槽的过盈量需要控制在合理范围，既保证日常佩戴、甩动时核心模组不会松脱，又能让用户可以轻松拆卸模组进行充电。画图时先绘制核心模组的主体轮廓，先做两端的圆弧曲面放样，保证侧面的弧面和腕部贴合的弧度一致，表面做微弧处理避免棱角刮蹭皮肤，按键位置做下沉式的凹面设计，既方便盲操作按压，又不会在佩戴时误触。腕带部分先绘制佩戴状态的环形基准曲线，要贴合人体腕部的自然弧度，避免平直建模导致佩戴时腕带翘起，带身做等厚的薄壁结构，内侧排布多组调节孔位，孔位的间距要适配不同粗细的腕围，孔边做圆角处理避免应力集中导致腕带撕裂，带扣位置做和孔位匹配的凸柱结构，凸柱根部做加强圆角，保证反复插拔扣合不会断裂。建模过程中要注意软硬材质的配合间隙，核心模组和腕带卡槽的配合面要做拔模角度，方便装配，同时腕带和模组接触的边缘做止口结构，提升日常防水溅的能力。这类产品的建模还要考虑实际使用中的形变，腕带部分的曲面要预留佩戴弯折的余量，避免弯折时出现表面褶皱或者应力发白的情况，核心模组的边角全部做R角处理，跌落时可以分散冲击力，保护内部的电子元器件。渲染阶段要还原不同配色腕带的材质质感，软胶部分做半哑光的表面质感，核心模组的正面做高透的PC面盖效果，还原真实产品的视觉观感，建模完成后还要模拟佩戴状态的装配干涉检查，确认腕带弯折到最小佩戴圈径时，不会和核心模组产生挤压干涉，调节孔位在扣合状态下凸柱能完全卡入，不会出现松脱的情况。
