标致508家用轿车外观结构三维数模

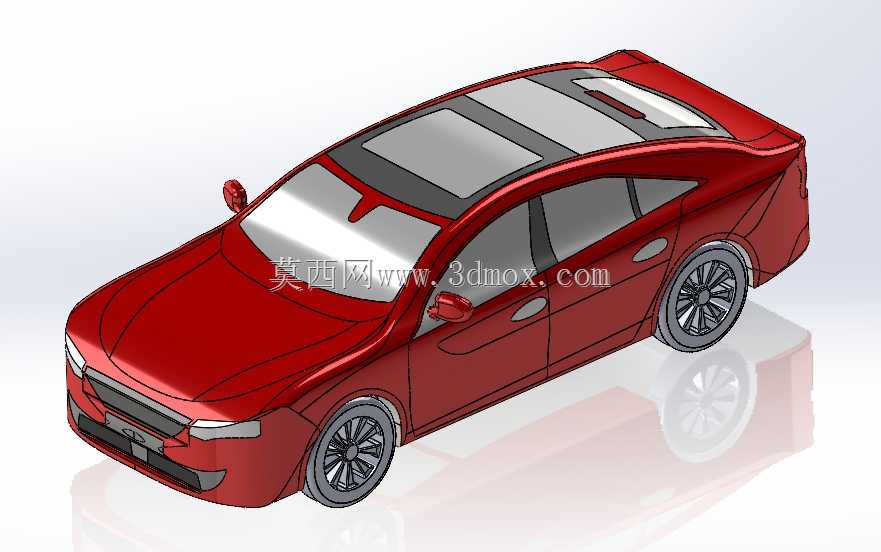

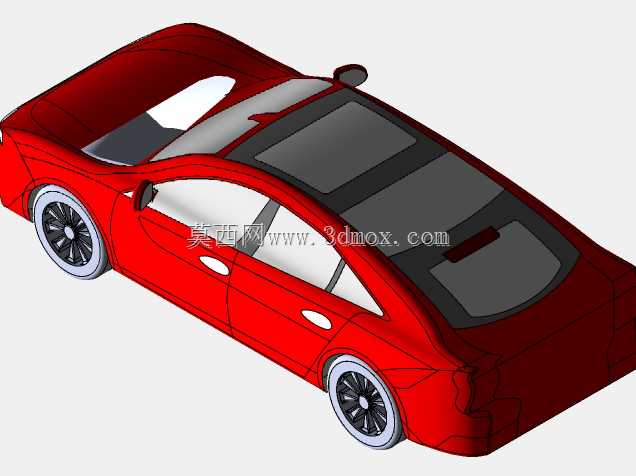

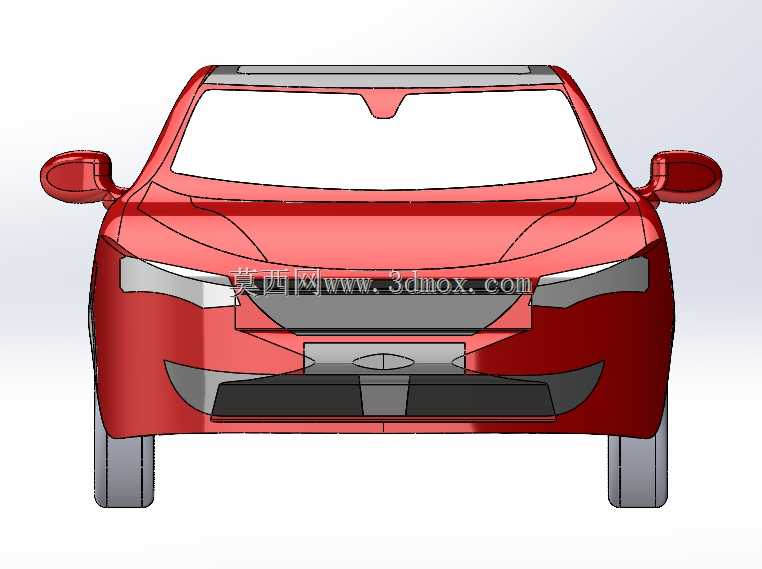

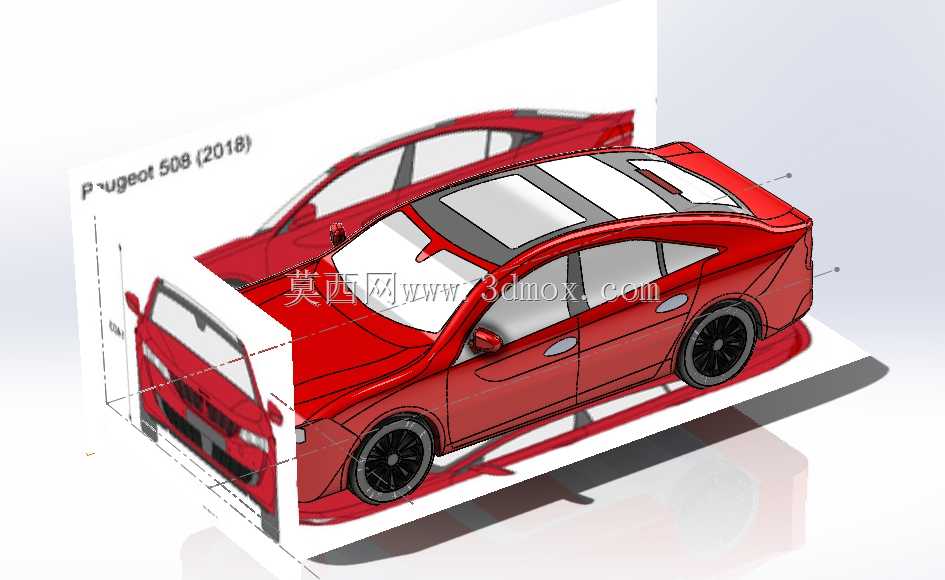

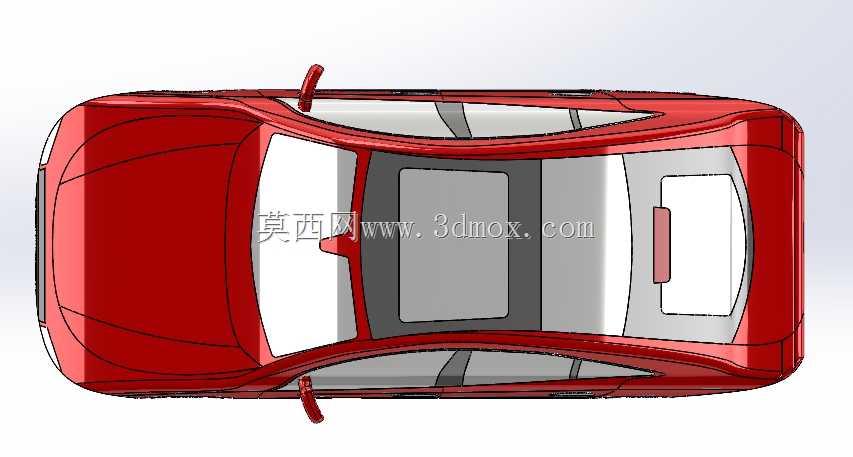

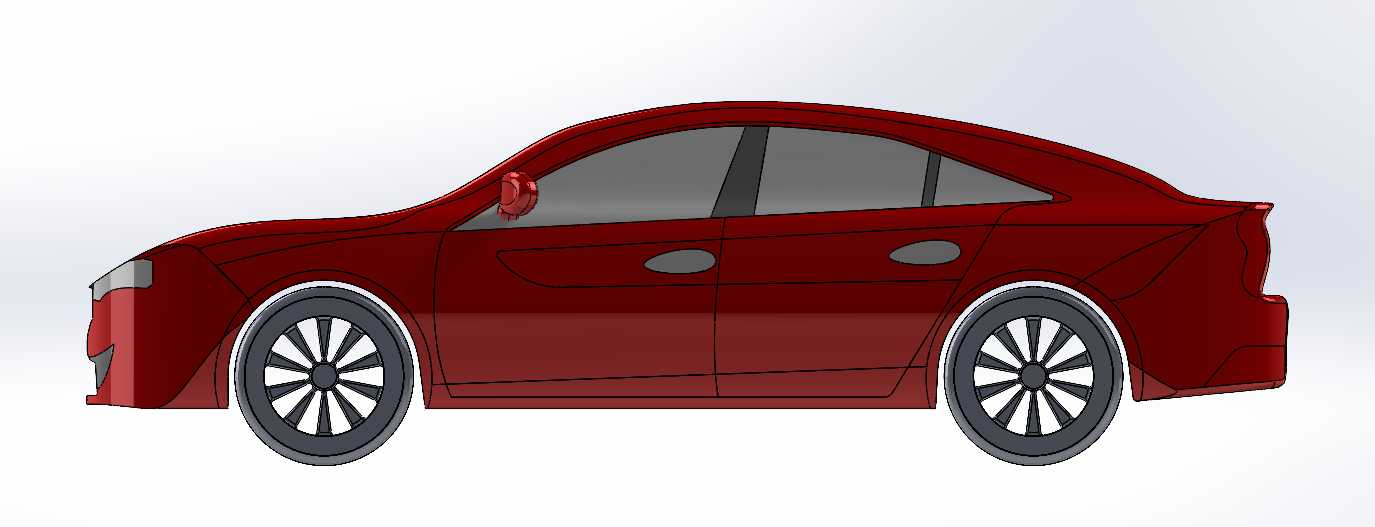

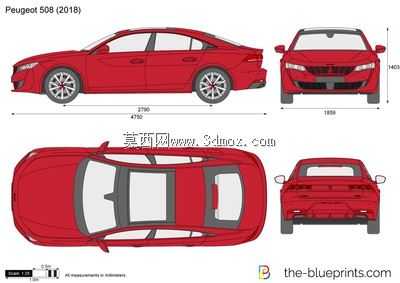

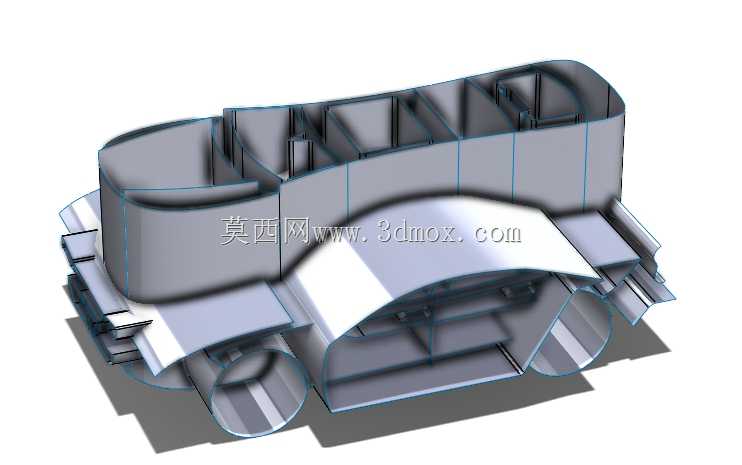

做这款标致508的三维数模，最初是帮汽车造型方向的实训课程做教学演示样件，日常也能给汽车改装爱好者做外观包覆、改件开发的参考基准，还能给车展展具制作、汽车文创周边开发提供精准的外形数据支撑，不用反复去实车打点测绘，能省掉不少前期数据采集的工作量。建模最先敲定的是整车外轮廓的尺寸边界，严格对标实车的长宽高、轴距参数，先把前后悬、轮距的安装基准面拉出来，避免后续零件装配出现位置偏差，轮拱的位置特意留够了常规改装轮毂、避震降低后的运动间隙，不会出现数模上轮胎蹭翼子板的低级错误。建模步骤上先从侧围的主特征线入手，把标致家族式的狮爪轮廓腰线、溜背式C柱的曲面走势先搭出骨架，再逐步拼接引擎盖的筋线、前保险杠的进气格栅轮廓、尾灯的贯穿式造型，所有曲面都做了G2连续处理，避免渲染或者3D打印的时候出现棱线断层。车门部分单独拆分了门把手、后视镜、车窗边框的独立实体，后视镜的曲面特意做了风阻优化的弧度验证，和实车的空气动力学造型保持一致，车窗的镀铬饰条、车顶的天窗分段结构都做了单独的实体拆分，方便后续做不同配置版本的改型，比如低配无天窗、高配全景天幕的版本只需要替换对应零件就能快速出方案。前后保险杠的雷达安装位、牌照安装区的尺寸都严格按照国标安装要求预留，不会出现后期做实车适配时装不上牌照、雷达孔位不对的问题，轮毂的多辐条造型做了等厚处理，还原实车的切削轮毂质感，轮胎的胎壁弧度、胎面花纹沟槽都做了简化但保留了核心轮廓，既保证数模轻量化，又能满足外观展示的精度要求。整车的分缝线都按照实车的装配间隙做了0.3mm的均匀偏移，不会出现门缝宽窄不一的失真问题，前后灯组的内部灯腔轮廓做了基础造型还原，能满足外观渲染、动画演示的需求，不需要额外做内部灯光结构的细化。整个建模过程中反复核对了A柱的盲区角度、前后风挡的倾斜角度，和实车的人机工程参数保持一致，做出来的数模不管是用来做汽车营销的渲染素材，还是做儿童玩具车的开模参考，或者是汽车专业的课程设计作业，都能直接复用，不需要再做大幅度的尺寸调整。
