自行车辐条式金属轮辋结构三维设计

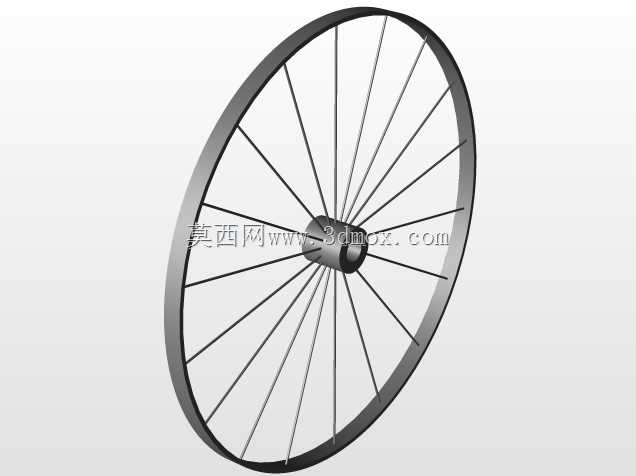

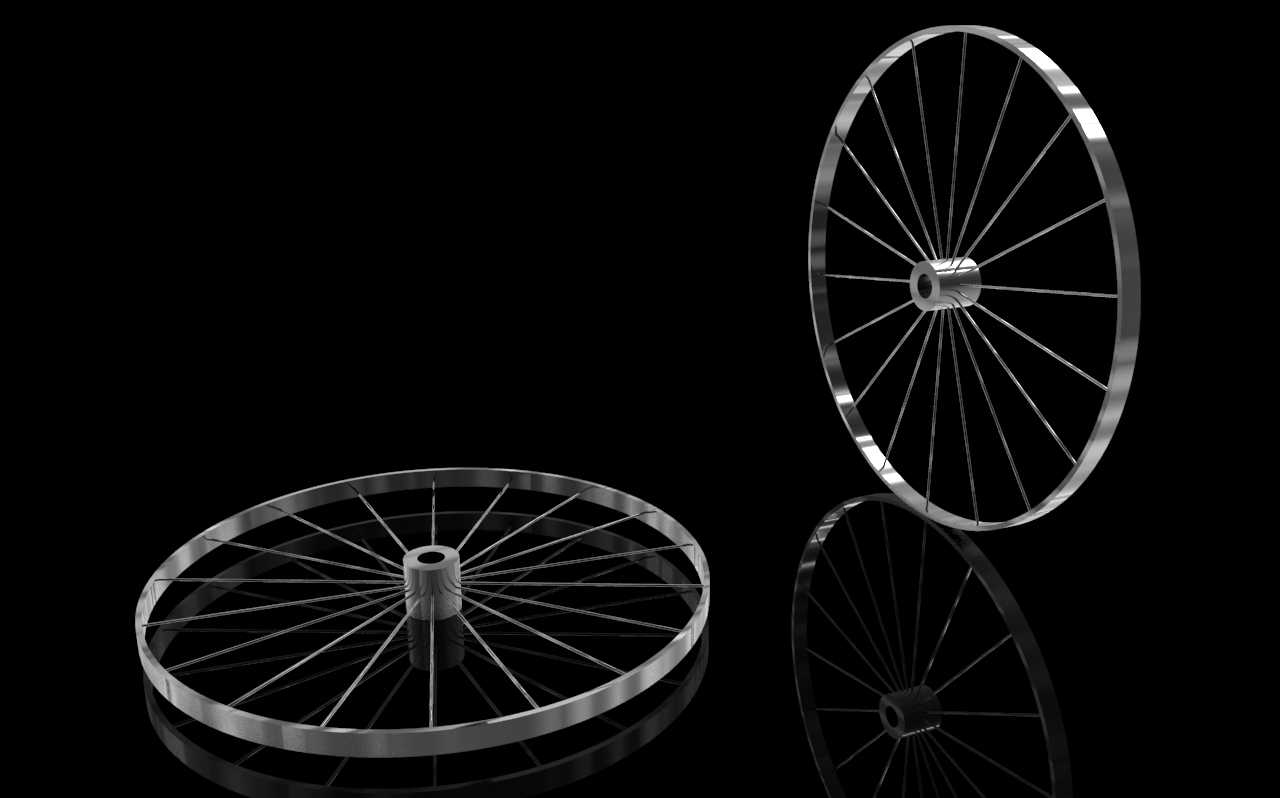

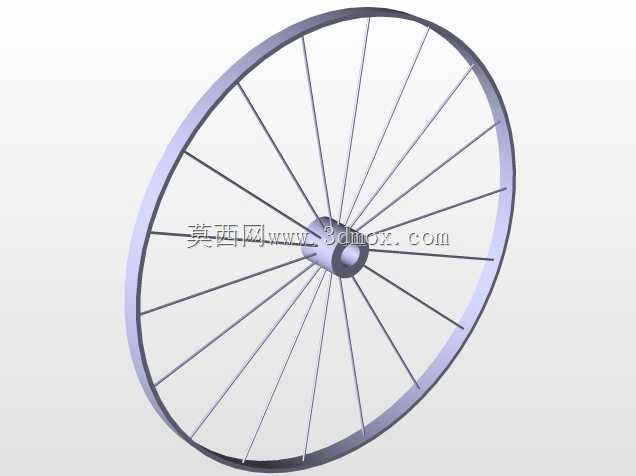

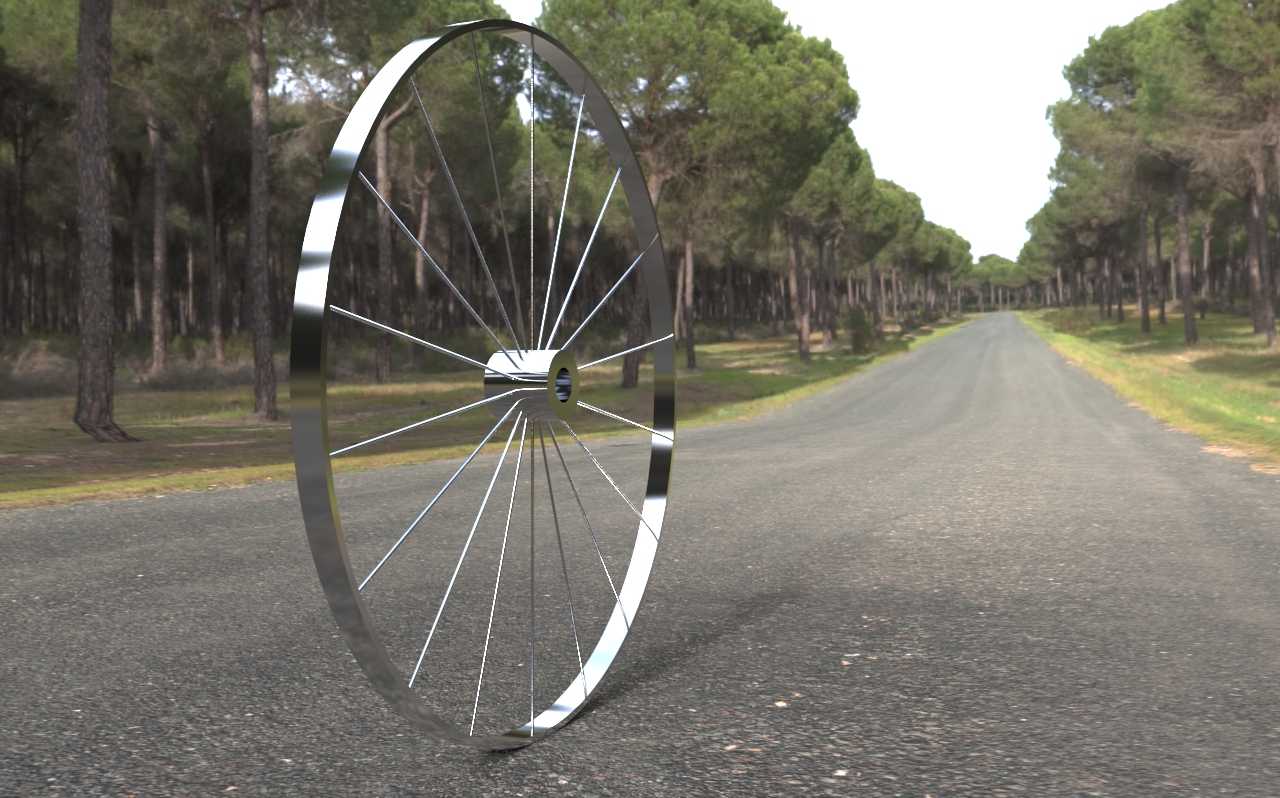

日常通勤、运动骑行类自行车的轮组承载核心就是轮辋结构，这类辐条式轮辋目前广泛应用在城市代步车、山地车、公路车的常规配置中，承担着传递骑行驱动力、缓冲路面颠簸、支撑轮胎保持截面形状的核心作用，轮辋的结构强度、辐条张紧均匀度直接决定了骑行过程中的轮组偏摆量、滚动阻力大小以及长期使用的结构可靠性。做这个轮辋建模的时候，最先要明确的是安装边界尺寸：轮辋的圈体截面要匹配常规 clincher 开口胎的卡装尺寸，中心轮毂的轴孔要适配标准快拆轴或者桶轴的安装直径，辐条的排布采用等角度放射式布局，每根辐条的两端分别连接轮毂法兰盘与轮辋内侧的条帽安装位，建模时要保证每根辐条的长度一致，避免后续工程分析时出现应力集中的问题。画图的时候先从中心轮毂开始，先旋转做出轮毂的主体筒体，在筒体两端做出带辐条安装孔的法兰凸台，每个安装孔的角度严格按照360度等分排布，保证辐条安装后受力均匀。之后做轮辋圈体，先绘制轮辋的截面轮廓，这个轮廓要完全贴合轮胎安装的卡槽结构，包括胎唇卡装的凸棱、内胎容纳的凹槽，之后通过旋转命令生成整圈的轮辋主体，再在轮辋内侧对应辐条的位置做出条帽的安装沉孔，保证条帽安装后不会突出轮辋内壁扎破内胎。接下来做辐条部分，单根辐条采用细长圆柱结构，一端做出折弯的挂头卡入轮毂法兰的安装孔，另一端做出螺纹段适配条帽的调节结构，做完单根辐条后通过圆周阵列命令，按照预先算好的等分角度生成全部辐条，阵列时要注意每根辐条的倾斜角度一致，从轮毂法兰到轮辋安装位的走向保持均匀放射，不会出现辐条交叉干涉的问题。建模过程中要反复核对各个配合面的尺寸：轮毂轴孔的同轴度要控制在合理公差范围内，轮辋的整圈圆度偏差要符合行业通用的轮组精度要求，辐条与安装孔之间要预留足够的装配间隙，方便实际生产时的条帽调节与张紧作业。这类轮辋结构在实际使用中，轮圈要承受骑行者的重量载荷、路面颠簸带来的冲击载荷，辐条通过均匀的张紧力把载荷分散到整圈轮辋上，避免局部受力过大出现轮圈变形或者辐条断裂的问题，建模时的结构细节处理直接影响后续做有限元受力分析的准确性，也能为实际的轮组编圈、调校工序提供精准的尺寸参考。
