桌面级开源数控铣床结构设计方案

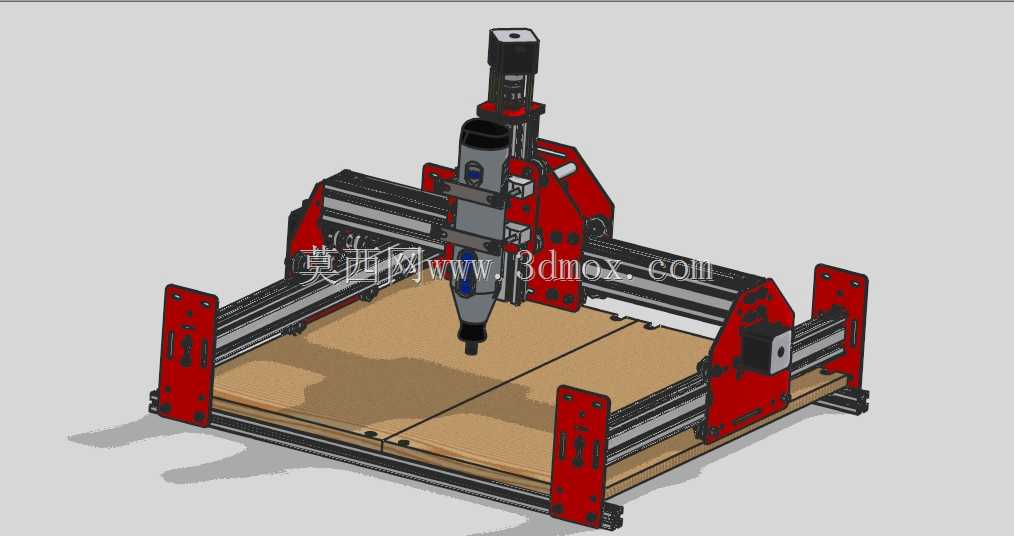

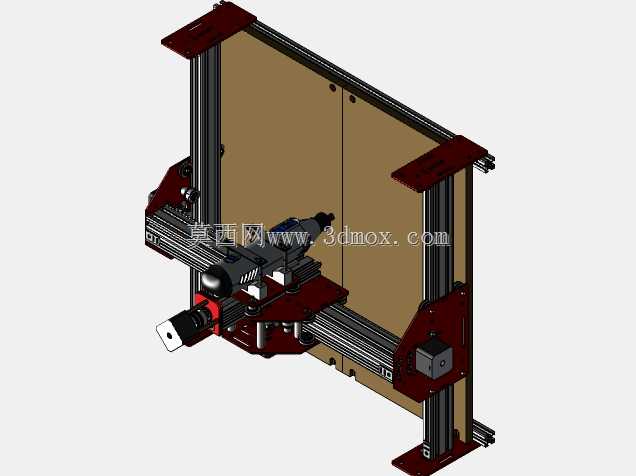

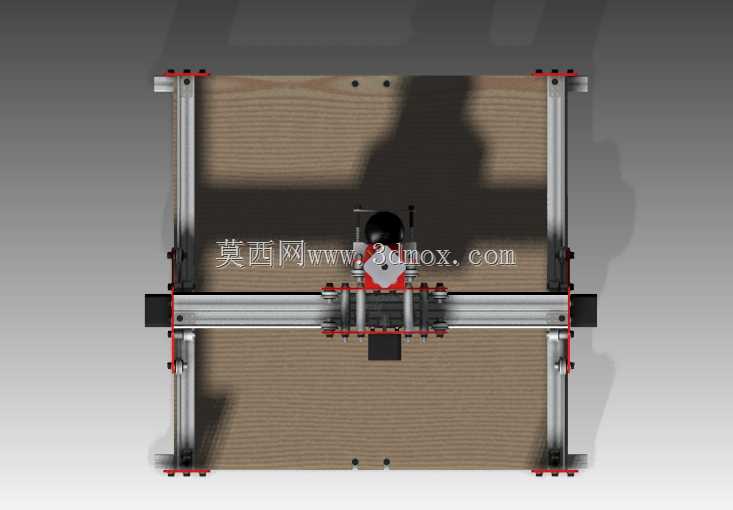

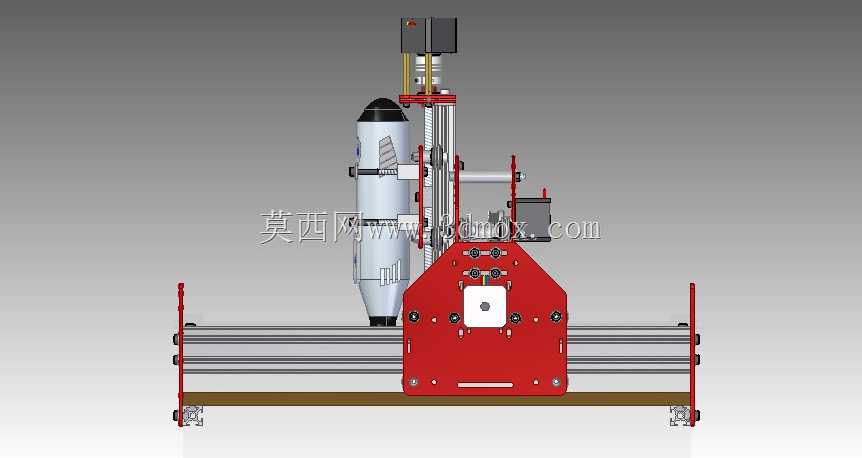

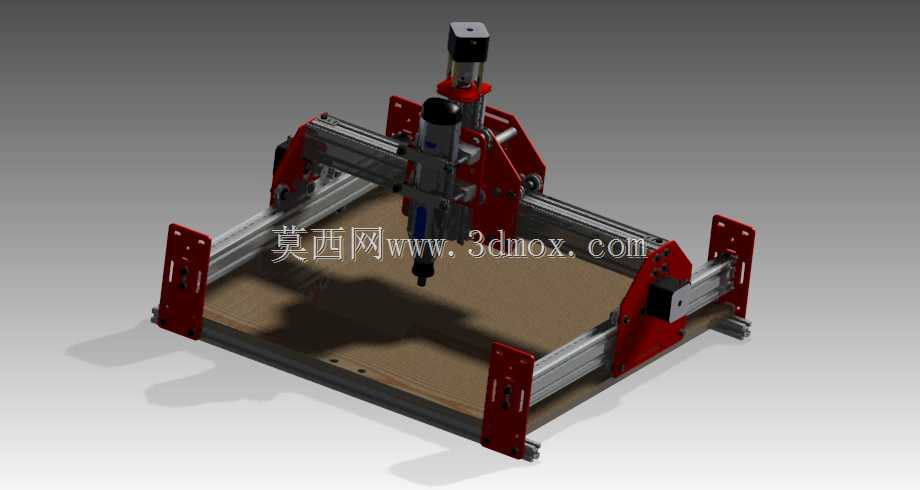

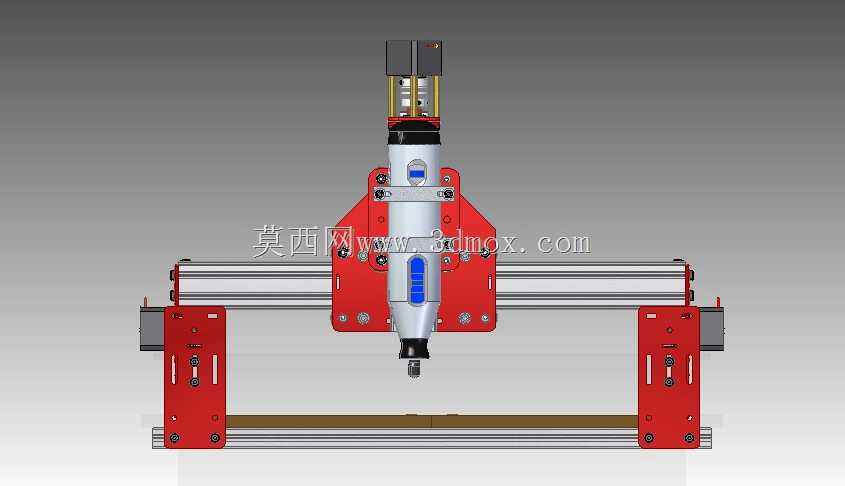

做小型加工场景的设备选型时，这类桌面级数控铣床刚好填补了工业级机床占地大、成本高，与手动加工精度不足之间的空白，日常手作工坊加工软金属、亚克力、实木板材的浮雕、切割、打孔工序，或是创客群体做非标零件小批量打样，都能适配，不需要专门的工业厂房地基，普通工作台面就能放置使用。从结构设计逻辑来看，整机采用龙门式移动架构，加工台面固定在底部铝型材框架上，X轴传动组件沿台面两侧的直线导轨做横向进给，Y轴带动龙门架做纵向移动，Z轴搭载主轴组件完成垂直方向的进刀退刀动作，这种布局能在有限的占地面积下最大化有效加工行程，同时降低运动部件的整体惯量，提升低速进给时的运行平稳性。建模时先从底部支撑框架开始搭建，先确定铝型材的截面规格与拼接点位，预留出台面安装的沉孔位置与导轨安装基准面，再依次搭建两侧的Y轴支撑立板，这里要注意立板与型材框架的连接位需要设计加强筋结构，避免主轴高速切削时产生共振影响加工精度。传动部分建模时要同步核对同步轮、皮带的张紧调节空间，导轨滑块的安装孔位要和型材的T型槽位置对齐，避免后期装配时出现干涉。Z轴滑台的设计要重点考虑主轴的夹持同心度，滑台与导轨的配合间隙要预留调整余量，同时要给控制线路、主轴供电线路留出走线槽位置，避免运动过程中线路被拉扯磨损。整机的安装边界要提前核算，底部框架的长宽尺寸要适配常规工作台的承重范围，龙门架移动到Y轴两端极限位置时不能超出底部框架的支撑范围，防止设备重心偏移倾倒，Z轴抬升到最高位置时的整体高度要预留操作空间，方便日常更换刀具、校准工件原点。控制部分采用开源arduino控制方案，建模时要在机身侧部预留控制板的安装位，预留出接线端口的操作空间，不需要额外做独立的电控柜，进一步压缩整机的占用空间。实际使用时，这类设备可以完成平面雕刻、轮廓切割、浅槽铣削等工序，针对不同材质只需要更换对应刀具、调整进给参数即可，结构上的快拆设计也方便后期维护更换易损件，所有的连接点位都采用标准紧固件，不需要专用工具就能完成拆装调整。
