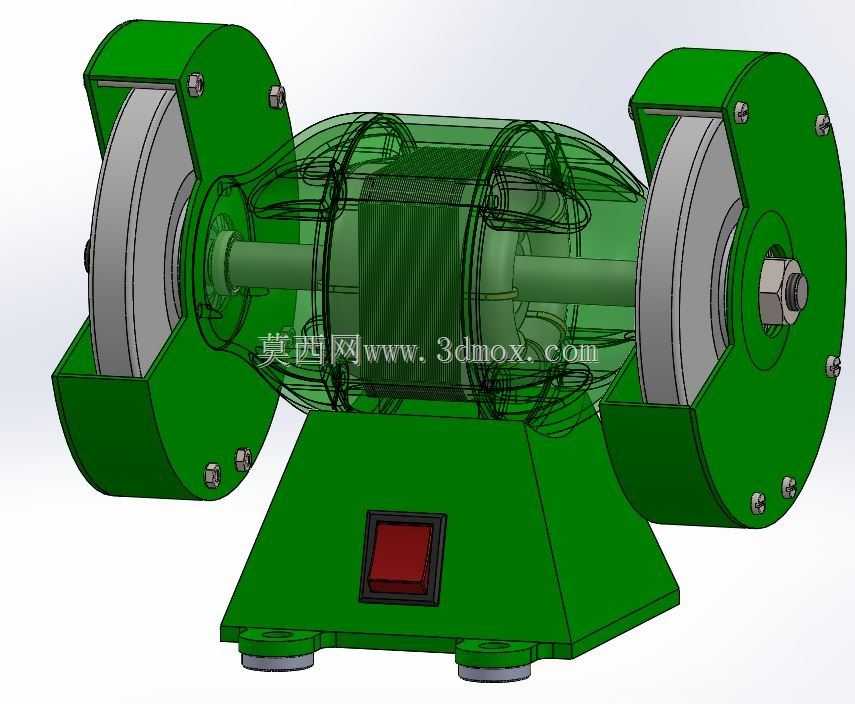

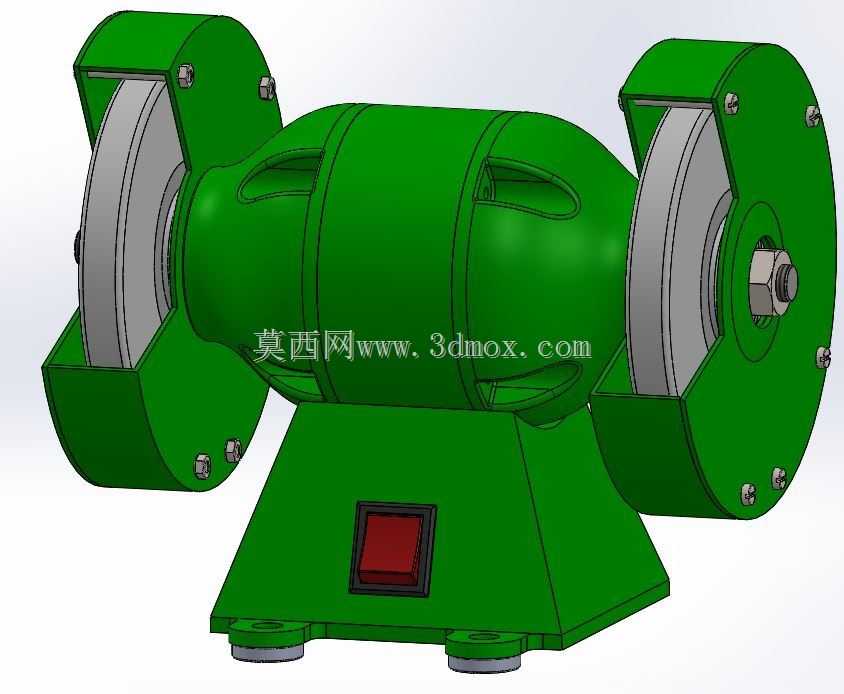

台式双轮砂轮机结构设计三维模型

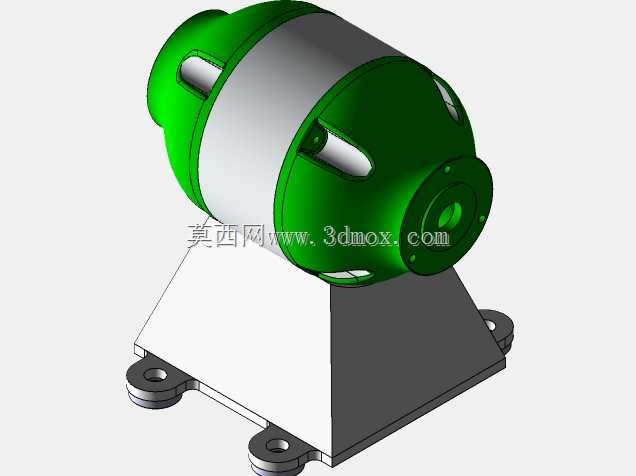

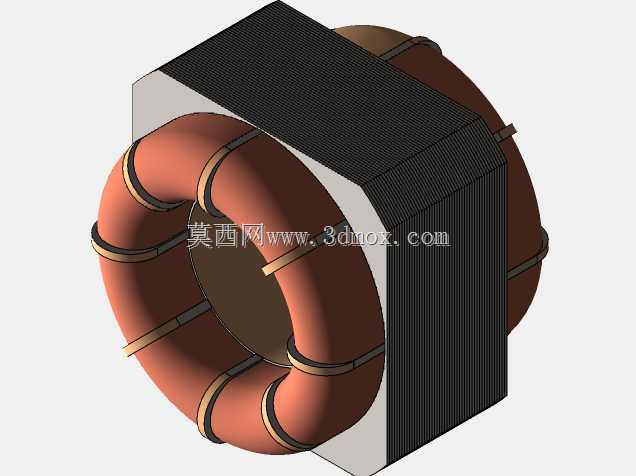

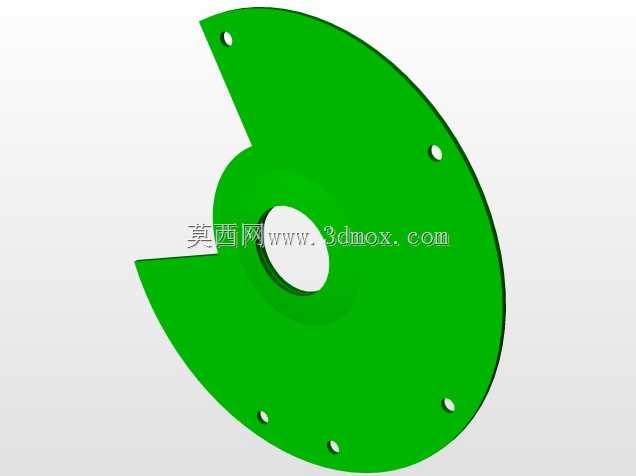

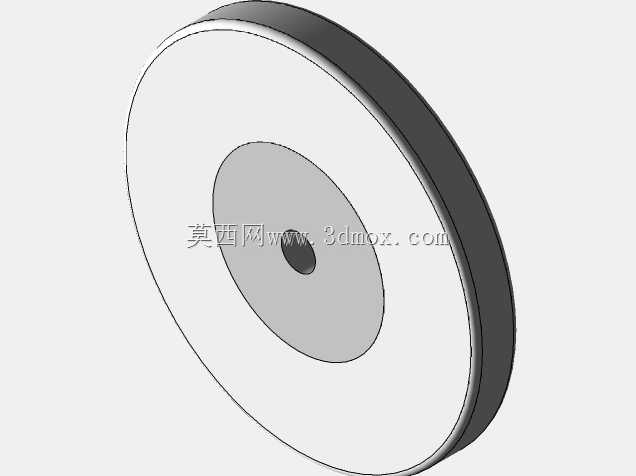

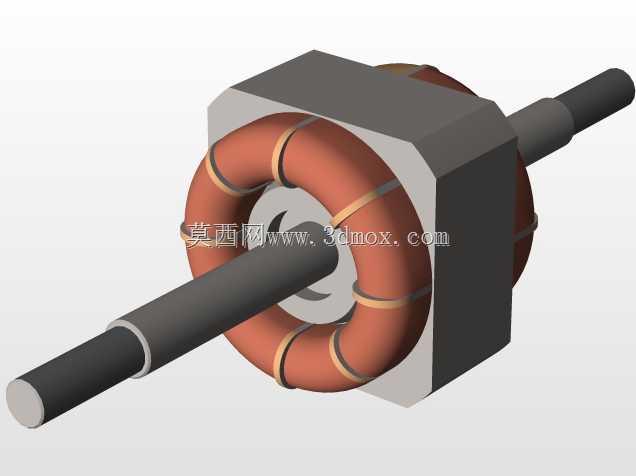

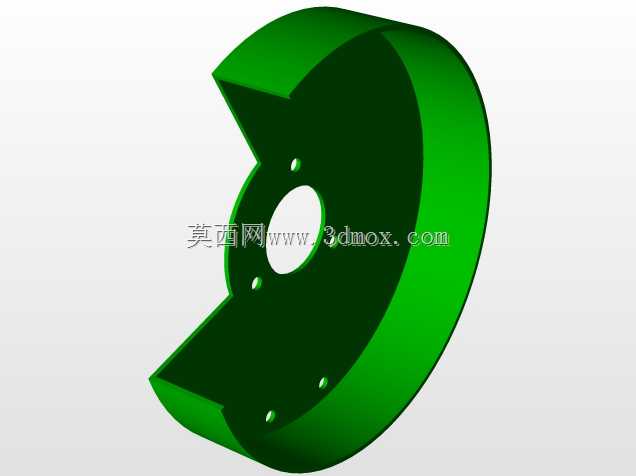

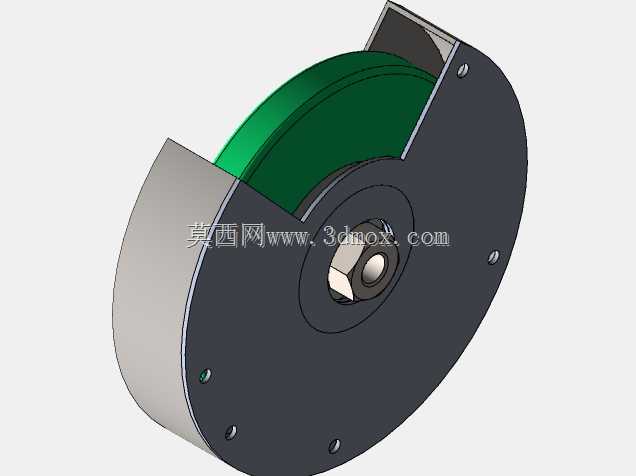

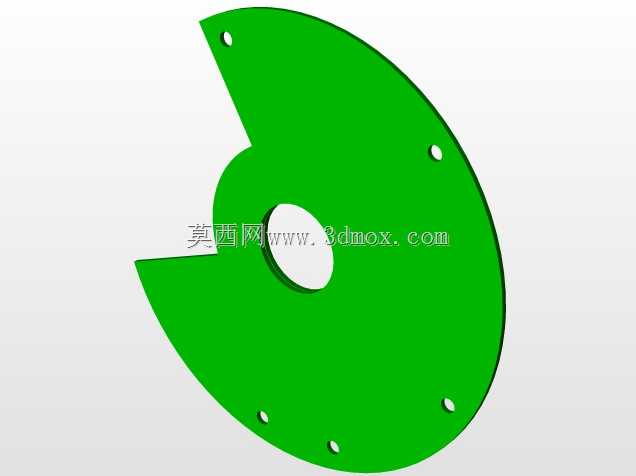

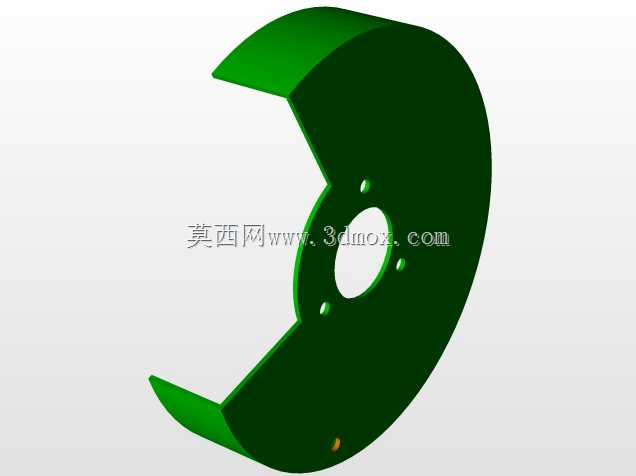

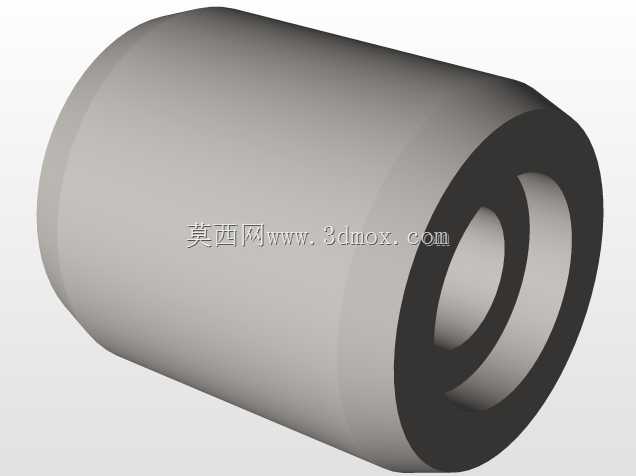

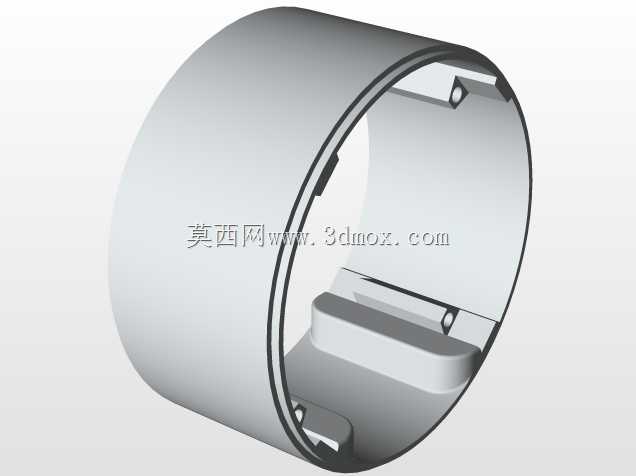

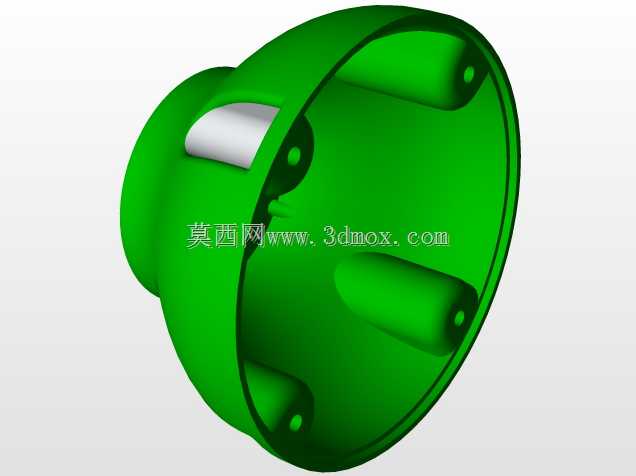

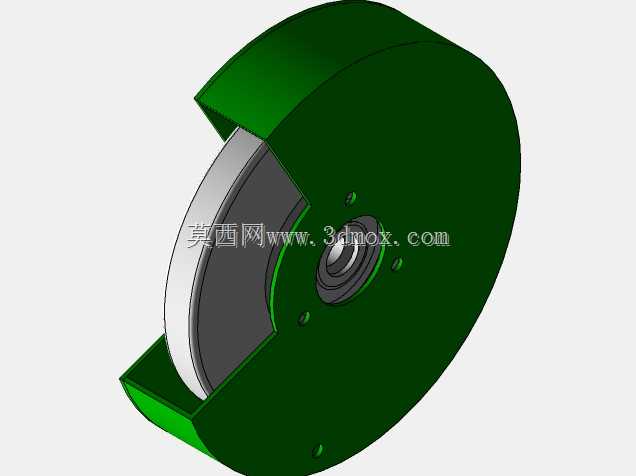

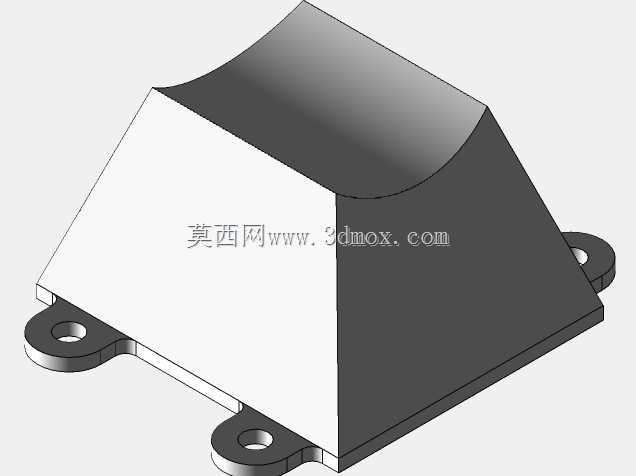

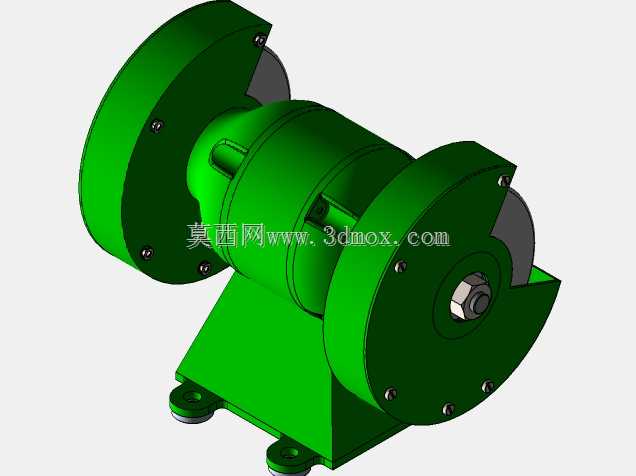

这款台式双轮砂轮机主要面向小型机加工车间、五金维修工位、家用五金打磨场景使用，日常可完成刀具刃磨、小型工件去毛刺、金属件表面除锈、焊接焊道打磨等作业，是工位侧常备的辅助加工设备。整机采用对称式双砂轮布局，两端砂轮可分别适配不同粒度的磨轮，一端可装粗粒度砂轮用于大余量打磨去毛刺，另一端装细粒度砂轮用于精磨刃磨，无需频繁更换磨轮就能切换不同加工工序，适配工位上多类型的打磨需求。机身中部为驱动电机的集成壳体，将电机定子、转子完全包裹在铸铁质感的壳体内，壳体表面开设散热槽道，能够在设备持续运转时导出电机工作产生的热量，避免长时间负载运行出现过热问题。两端砂轮外侧设置半包围式防护壳，防护壳通过螺栓紧固在电机端盖上，能够阻挡打磨过程中飞溅的磨屑与崩裂的砂轮碎块，避免操作过程中出现碎屑飞溅伤人的风险，防护壳的开口角度经过适配，既保留足够的操作空间接触砂轮工作面，又能最大化覆盖砂轮非工作区域。设备底部为一体式梯形安装底座，底座上设置红色翘板电源开关，操作时无需抬手就能完成设备启停控制，底座底部预留两个安装固定孔，可通过膨胀螺栓将设备固定在工作台台面上，避免打磨施压时设备出现移位或晃动，安装孔的中心距适配常规工位台面的安装预留位置，无需额外打孔改造就能完成固定。建模过程中先绘制整机的对称中心线，以中心面为基准先搭建中部电机壳体的回转特征，通过拉伸、旋转命令完成壳体的基础外形，再切出表面的散热凹槽结构；之后分别构建两端的砂轮夹持轴、砂轮本体、外侧紧固螺母结构，再绘制半包围的防护壳，通过螺栓装配特征将防护壳与电机端盖做配合约束；最后构建底部的梯形底座，在底座表面切出开关安装位，添加开关特征，底部做出安装凸台与固定孔结构，整体装配完成后校验各部件的干涉情况，确保砂轮转动时与防护壳、底座无运动干涉，两端砂轮的转动空间预留充足，同时核对各安装尺寸的匹配性，保证固定孔位、开关位置、防护壳安装位的尺寸符合实际台式砂轮机的安装边界要求，模型的各部件拆分符合实际设备的装配逻辑，可直接用于结构展示、教学演示或者同类设备改型设计的参考。
