直径43毫米主轴安装夹紧轴山结构件

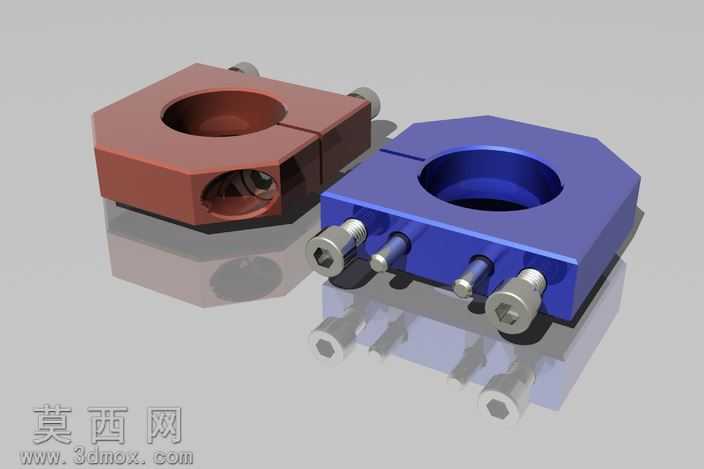

该结构件为适配直径43毫米主轴的安装夹紧轴山，建模过程中首先基于主轴装夹的功能需求进行结构拆解，将整体拆分为夹座本体、锁紧螺栓、定位销三个核心组成部分，在三维建模环境中先绘制夹座的六边形外轮廓基准草图，通过拉伸指令生成夹座的基础实体，随后在实体中心切除出直径43毫米的主轴安装通孔，同时在夹座单侧设计开口式涨紧槽结构，通过槽体的弹性形变实现对主轴的抱紧夹紧。建模时对夹座上的螺栓安装孔、定位销孔进行精准定位，按照标准紧固件的尺寸规格绘制内六角圆柱头螺栓与圆柱定位销的实体模型，将其装配到夹座对应的孔位中，还原真实的装夹配合关系。材质设置阶段，为两款不同配色的夹座分别赋予金属材质属性，红棕色款模拟氧化发黑处理后的钢制件质感，调整材质的粗糙度、金属度参数还原表面哑光金属的漫反射效果，蓝色款模拟阳极氧化处理的铝合金材质，适当提高材质的反光度表现氧化层的细腻光泽，螺栓与定位销则赋予镀锌金属材质，突出紧固件表面的亮面金属质感。渲染环节搭建柔和的影棚光照环境，添加底部反射平面模拟实体放置在光滑工作台面的倒影效果，调整相机角度同时展示两款轴山的正面结构与侧面锁紧结构，清晰呈现开口槽、锁紧螺栓、定位销的布局关系。结构设计上采用开口式夹紧的经典方案，通过多颗螺栓的锁紧力带动夹座开口收缩，抱紧穿入中心孔的主轴，定位销则用于夹座安装时的位置校准，避免装夹过程中夹座出现偏移，整体结构紧凑，六边形的外轮廓既方便使用扳手进行夹装固定，也能在安装后提供稳定的防转限位，满足主轴安装时的定位精度与夹紧可靠性要求，建模过程中对所有配合面进行公差预留，确保虚拟装配状态下各部件无干涉，符合实际机械加工与装配的工艺要求。
