多规格T形槽螺母工业紧固件结构设计

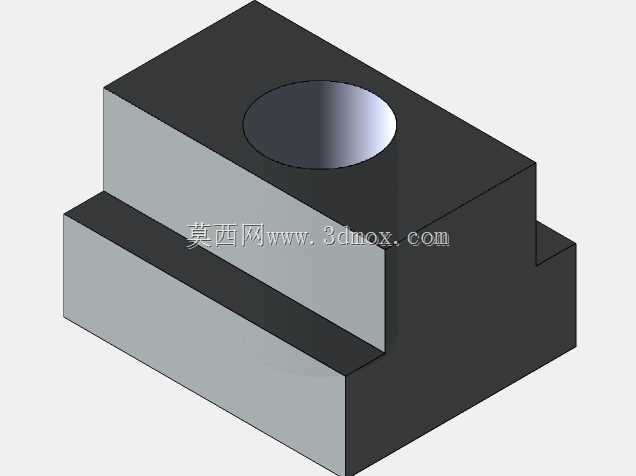

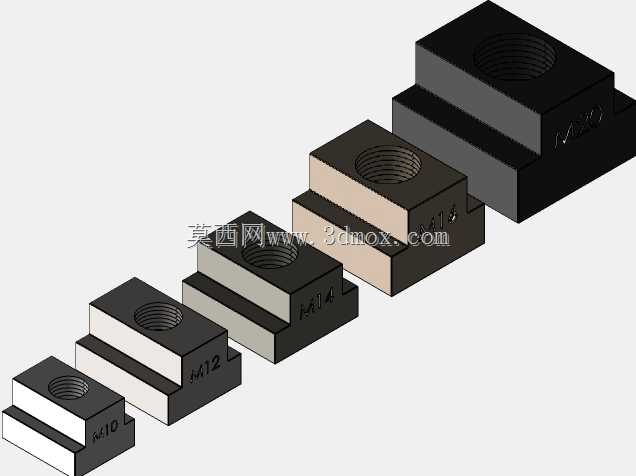

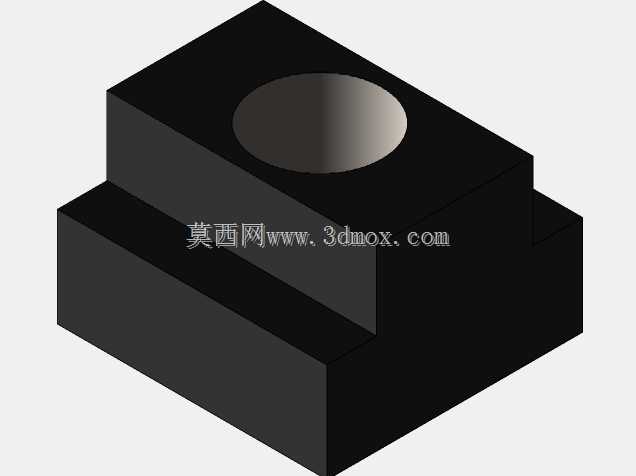

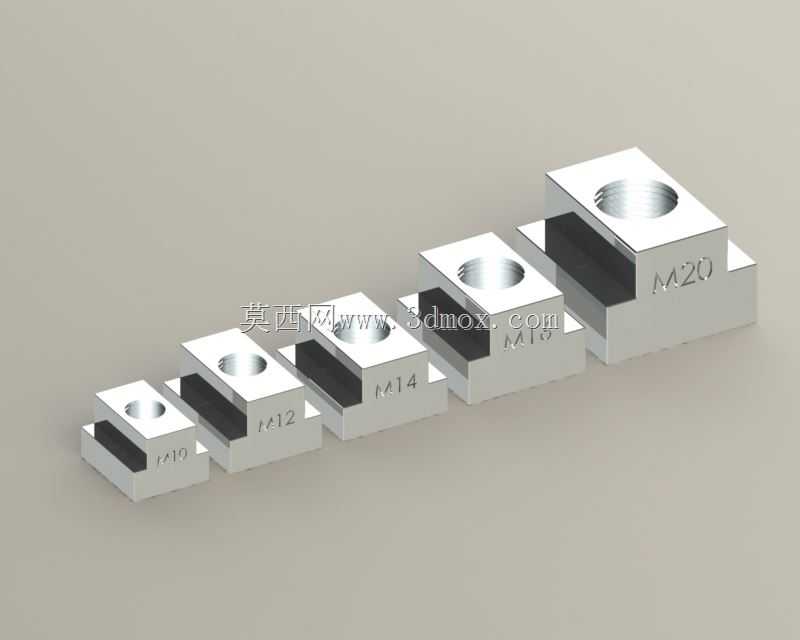

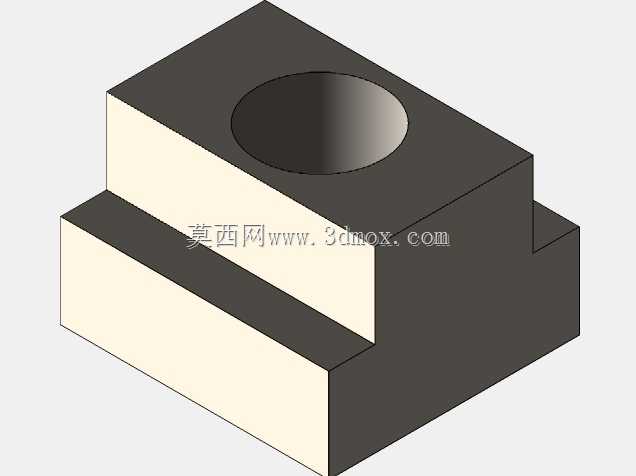

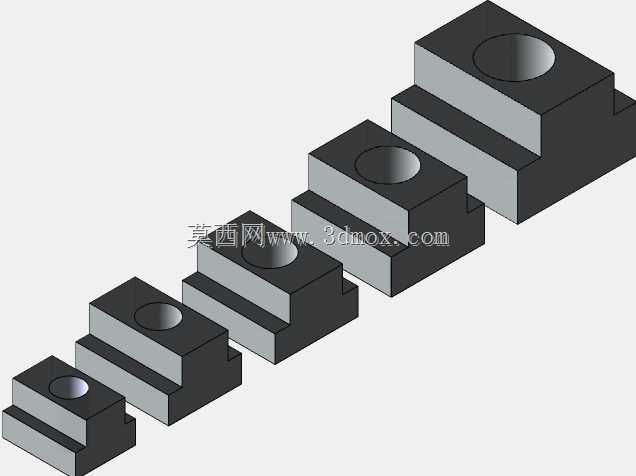

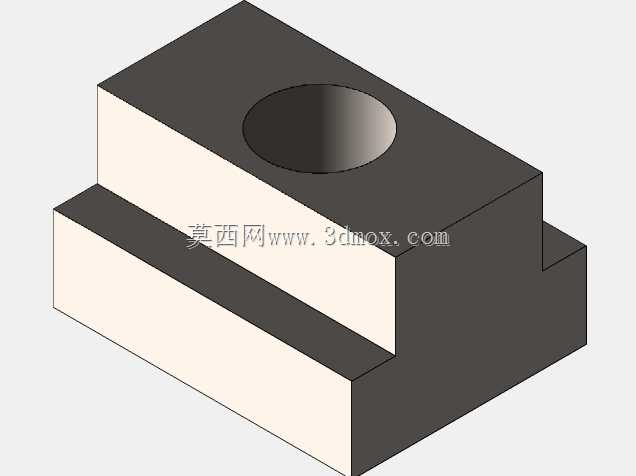

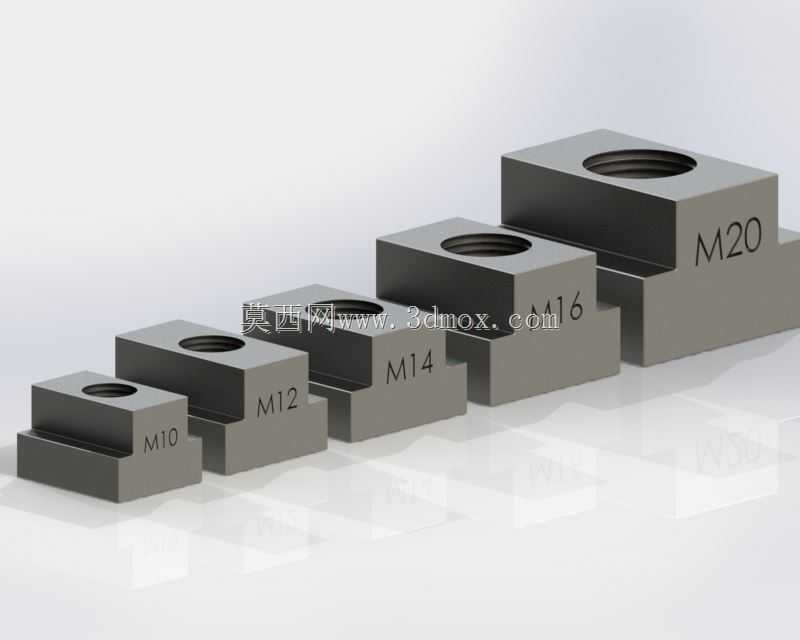

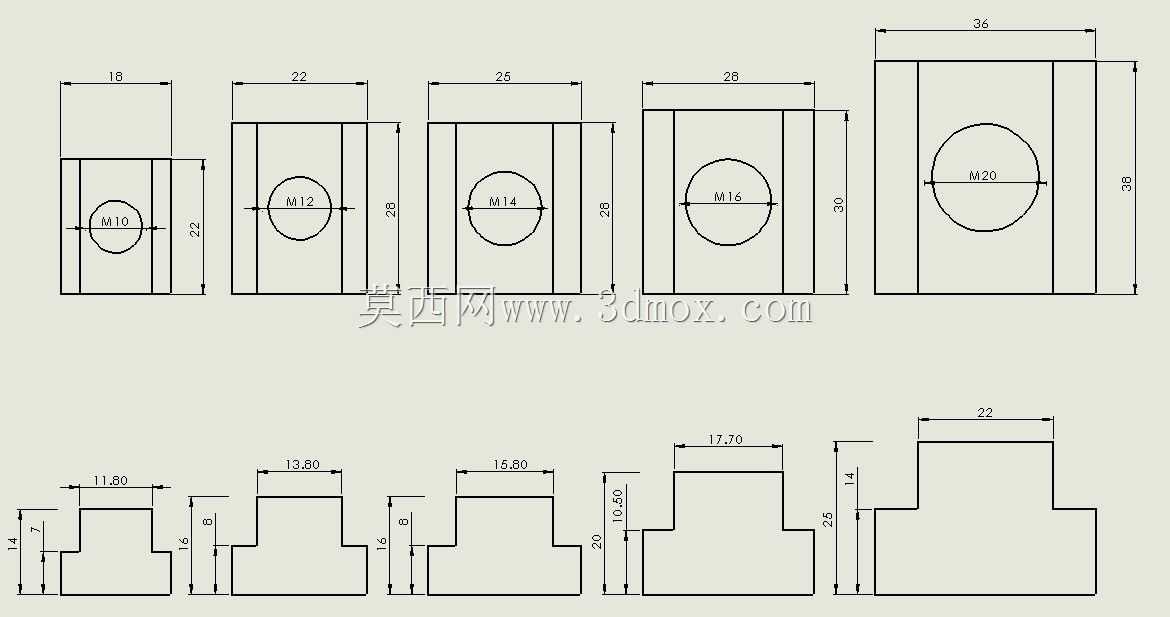

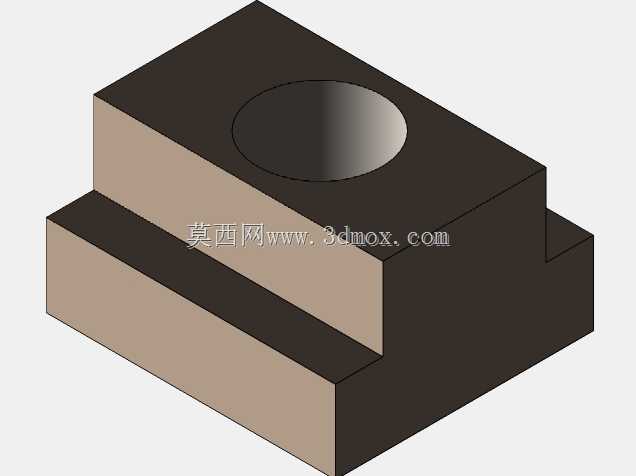

在机床工作台装夹、自动化生产线工位固定、工装夹具搭建这类场景里，T形槽螺母是出镜率极高的基础连接件，它能顺着设备台面的T型槽道滑入任意位置，不用在台面上额外打孔攻丝，就能配合螺栓实现工装、工件的快速锁紧固定，适配M10到M20这几个常用螺纹规格，基本覆盖了从小型工装到中型工件装夹的锁紧力需求。做这个系列模型的时候，最先要卡准的是T形头部的尺寸边界，头部的宽度要比T型槽的上开口宽、比下槽腔窄，厚度要匹配槽腔的深度，保证滑入槽内后不会从开口处脱出，同时螺母主体的上表面要和槽口上沿齐平，锁紧时受力面贴合均匀，不会出现偏载滑牙的问题。建模的时候先从单个规格的截面轮廓入手，先绘制T形头部和螺母本体的对称截面，拉伸生成基础实体后，在本体中心位置绘制对应规格的螺纹底孔，这里要注意不同螺纹规格的底孔直径要符合普通粗牙螺纹的加工标准，M10对应8.5mm底孔、M12对应10.2mm底孔，依次类推，之后通过装饰螺纹特征或者扫描切除生成真实螺纹牙型，再对棱边做0.5mm的倒角处理，既避免安装时割手，也能引导螺栓顺利旋入。完成单个规格建模后，通过配置功能或者系列零件设计表，把M10、M12、M14、M16、M20这几个规格的头部尺寸、本体高度、螺纹参数做参数化关联，调整对应参数就能快速生成全系列模型，不用逐个重复绘制。实际使用中，这类螺母的受力方向主要是垂直于T型槽的锁紧拉力，以及沿槽方向的剪切力，所以建模时头部和本体的过渡圆角要做合理设置，避免应力集中导致受力断裂，同时螺母的两个侧面要和T型槽的侧壁保留0.1到0.2mm的间隙，保证在槽内滑动顺畅不会卡滞，又不会因为间隙过大导致锁紧时出现歪斜。很多新手做这类紧固件建模时容易忽略T形头部的尺寸公差，要么做的太宽滑不进槽，要么太窄锁紧时容易翻转，实际测绘时要对照通用机床T型槽的标准尺寸来定头部参数，比如适配18mm槽宽的T型槽，头部宽度要做到28mm，厚度做到11mm，刚好能卡入槽腔，滑动和锁紧的状态都能符合实际使用要求。
