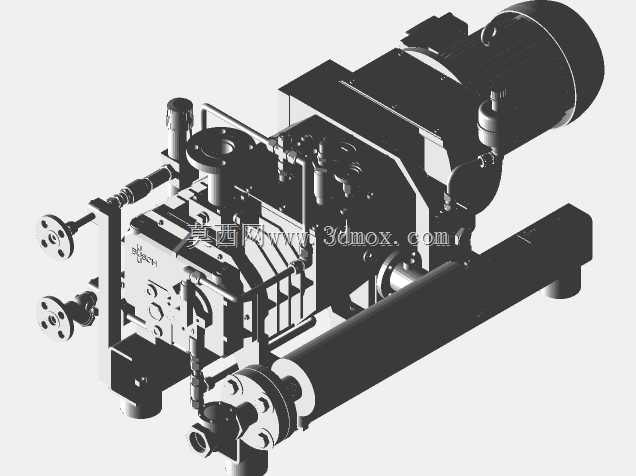

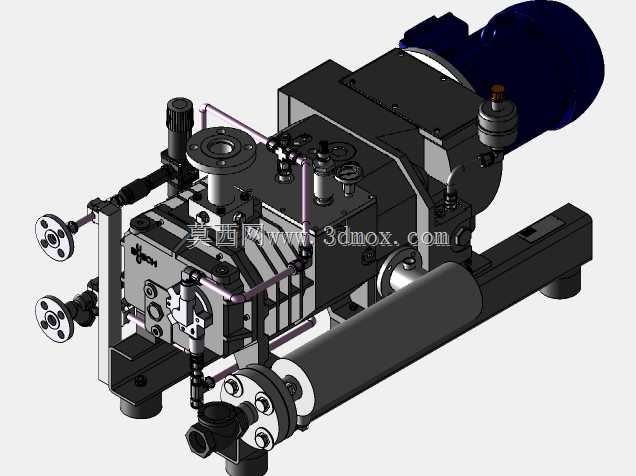

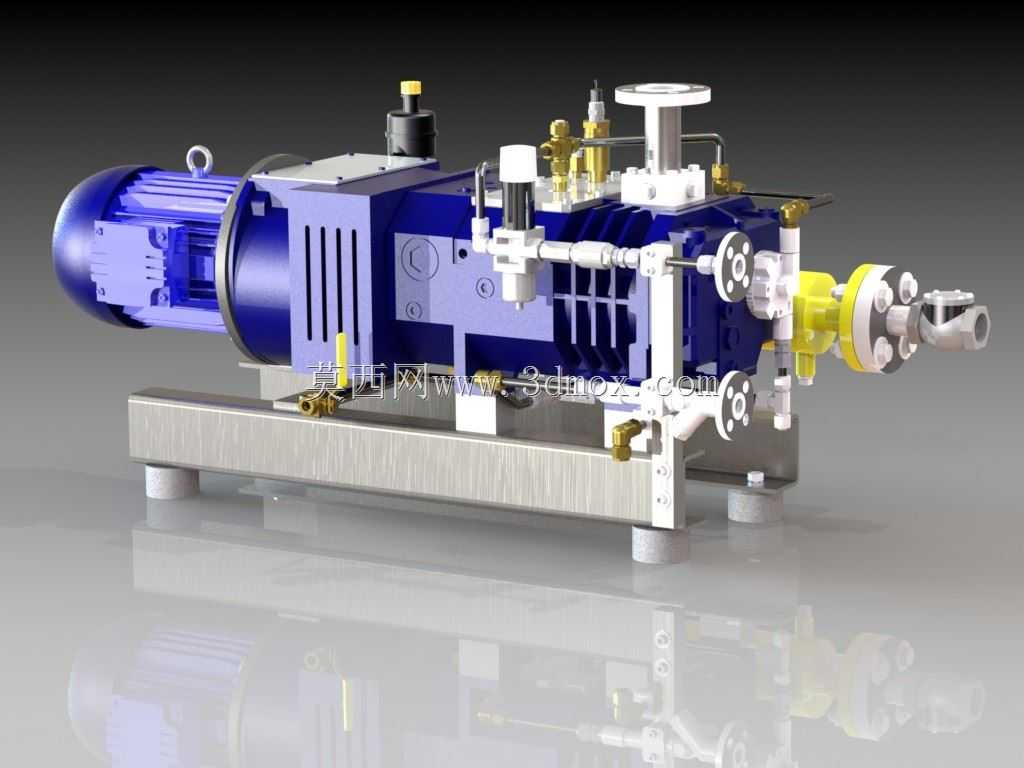

布希NC0100B真空泵结构三维数模

在化工、食品包装、电子元器件制造、医药提纯这类需要负压环境的生产场景里，真空泵是核心的真空获取设备，布希NC0100B这类油润滑旋片式真空泵，常作为中小型真空系统的主泵使用，适配从粗真空到低中真空区间的工况需求，比如真空吸附固定、真空脱泡、真空包装、真空浸渍这类常见工艺段，都能看到同类型设备的身影。做这个模型的时候，首先是对照实物的安装尺寸手册，先敲定整体的安装边界：泵体的地脚螺栓孔位间距、进出气口的法兰规格与中心高、电机与泵头连接的同轴度公差带，这些参数直接决定了后续设备集成时能不能和现场管路、安装基座匹配，要是一开始的安装基准定错了，后续做系统布局的时候会反复返工。建模的时候先从泵头的核心腔体入手，先画旋片的运动轨迹包络，确定缸体的内壁型线，再拆分转子、旋片、弹簧、端盖这些内部零件，要注意旋片在转子槽内的滑动间隙，还有端盖上的油道开孔位置，这些细节虽然在装配体外观上看不到，但做运动仿真的时候能直接验证结构干涉问题。之后再做电机部分的建模，要匹配泵头的连接法兰尺寸，还有电机的散热筋、接线盒位置，要和实物的外轮廓一致，避免后续做整机防护设计的时候出现干涉。外部的油位镜、气镇阀、注油口、放油堵这些附件，要按照实际的安装位置排布，不能随便挪动位置，因为现场维护的时候这些操作件的位置直接影响维保效率。建模过程中先做各个子装配体的配合约束，泵头部分先把转子和缸体的同轴配合做好，再给旋片添加滑动约束，模拟转子转动时旋片贴紧缸壁的运动状态，之后再把电机和泵头通过联轴器连接，校验整体的转动惯量匹配情况。整机的外形要考虑现场安装的操作空间，比如油位镜的观察方向要正对日常巡检的通道，接线盒的出线方向要预留电缆弯曲半径，进出气口的法兰要预留管路安装的扳手操作空间，这些细节都是实际设备选型和安装时必须考量的点，做三维模型的时候还原这些细节，才能让数模真正用于后续的生产线布局、管路设计和维护仿真，而不是只能做外观展示用。
