手动上下料真空干燥工位设备结构设计

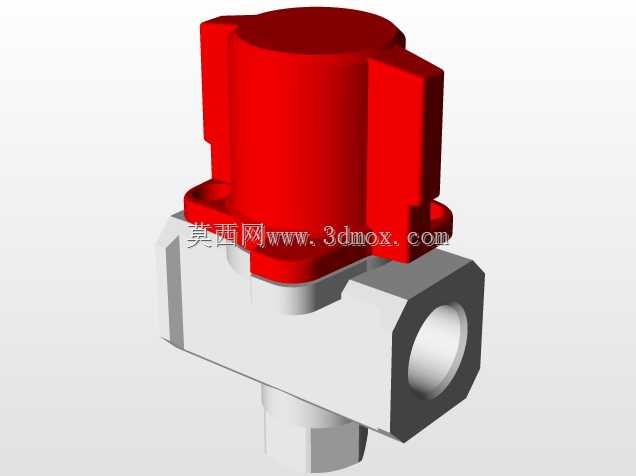

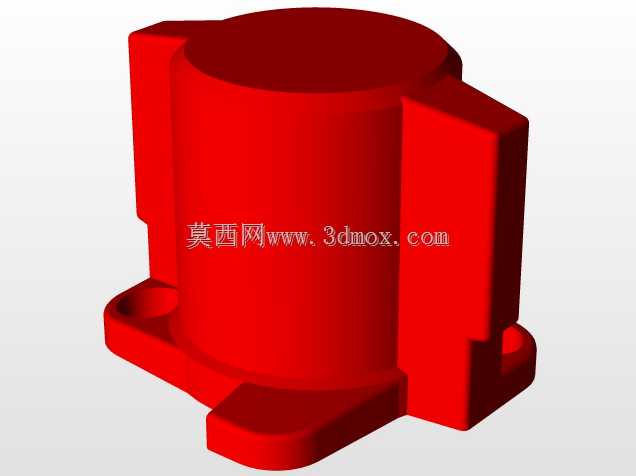

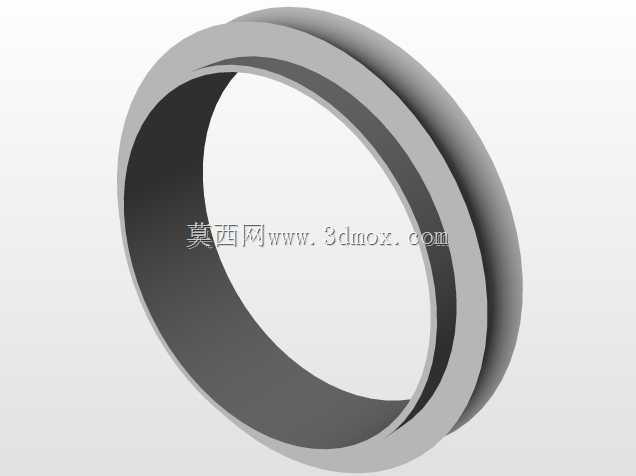

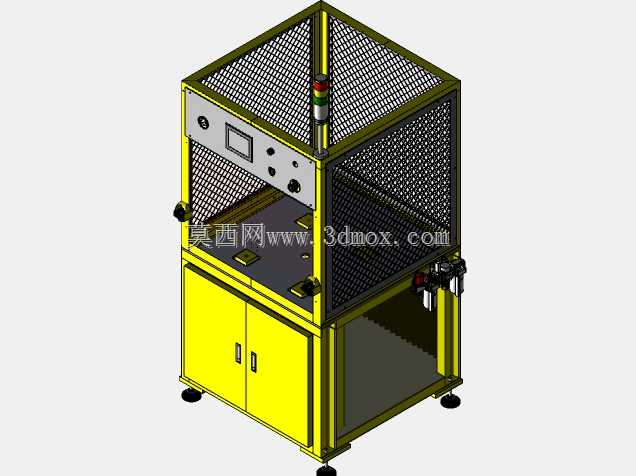

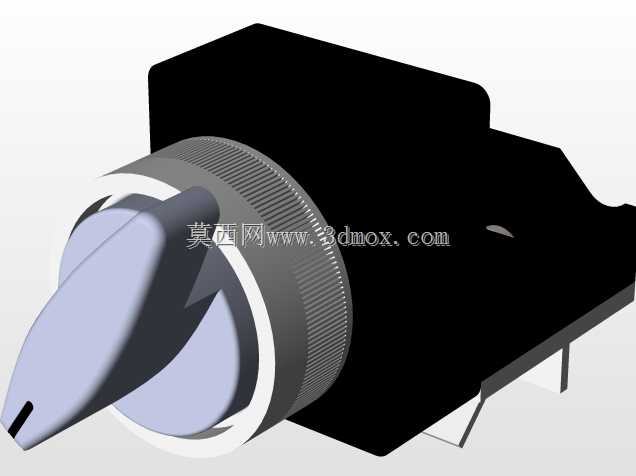

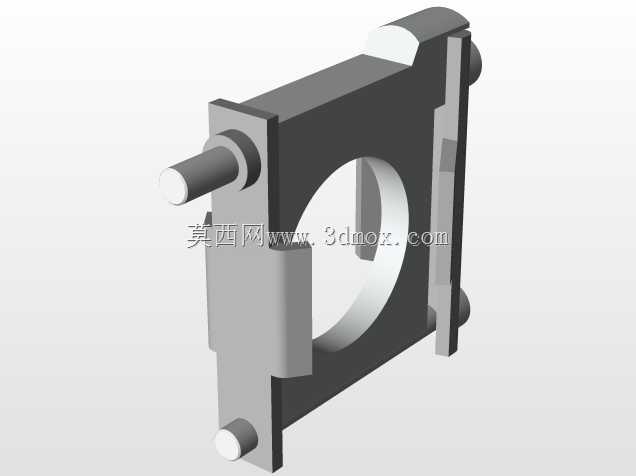

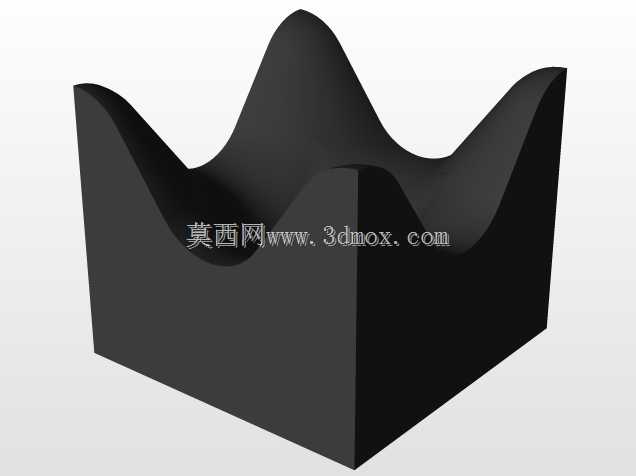

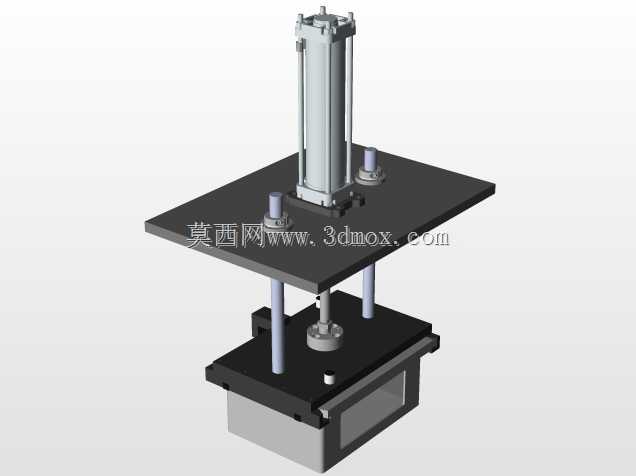

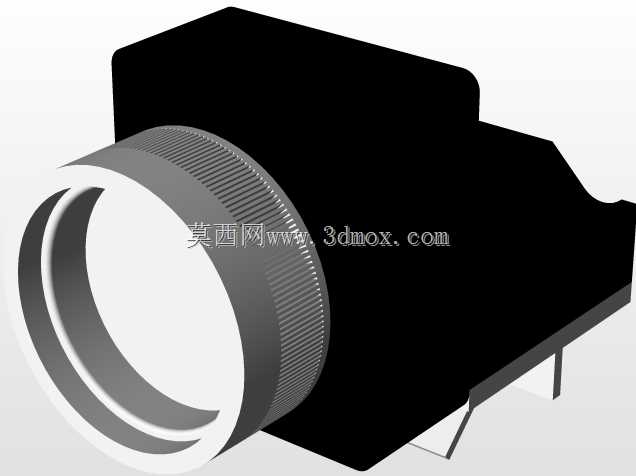

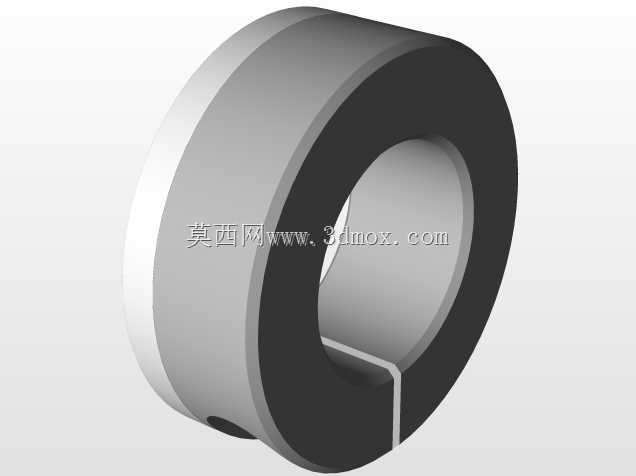

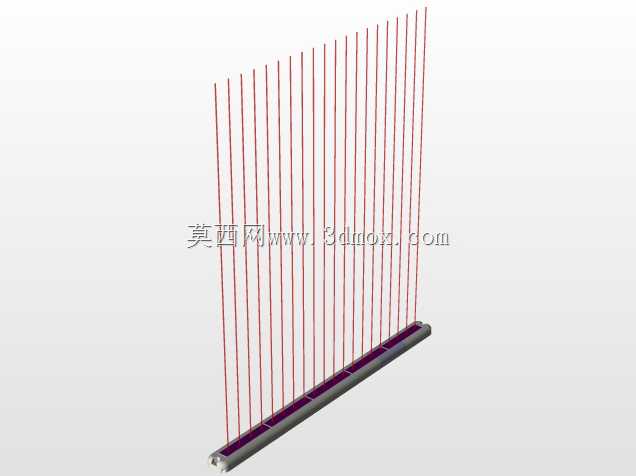

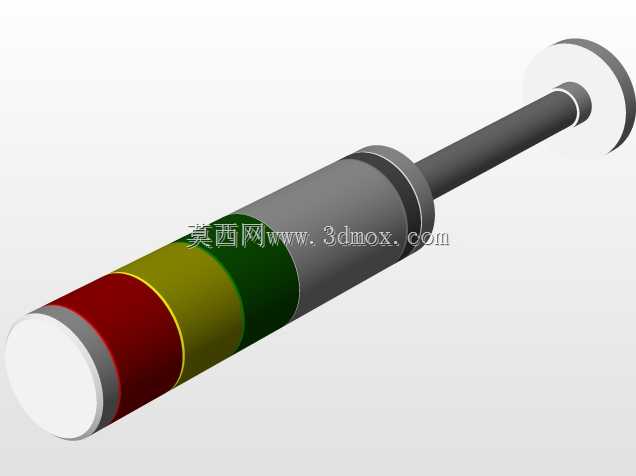

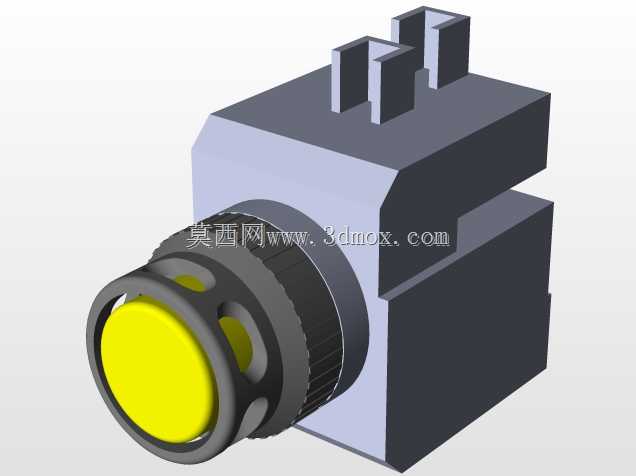

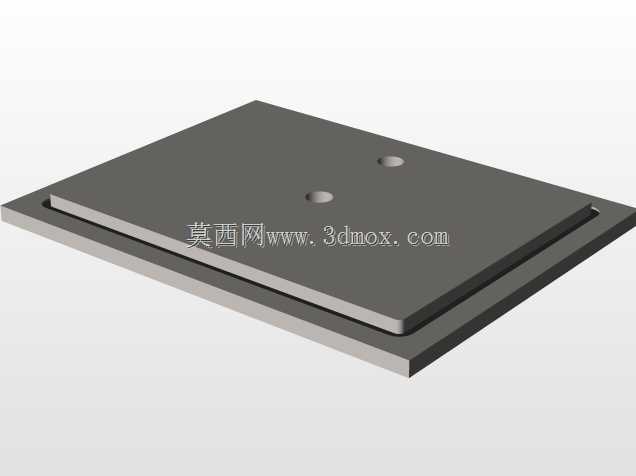

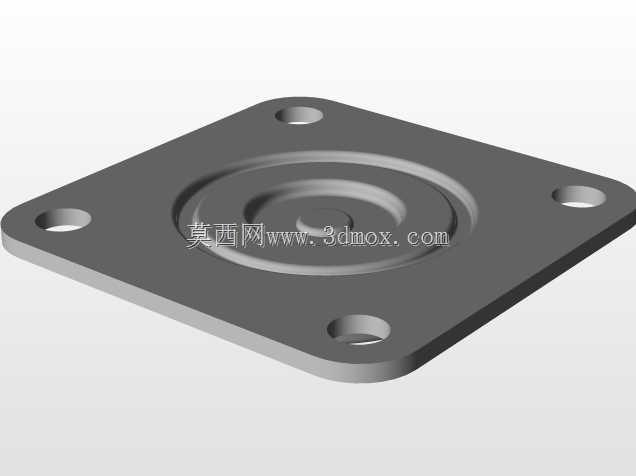

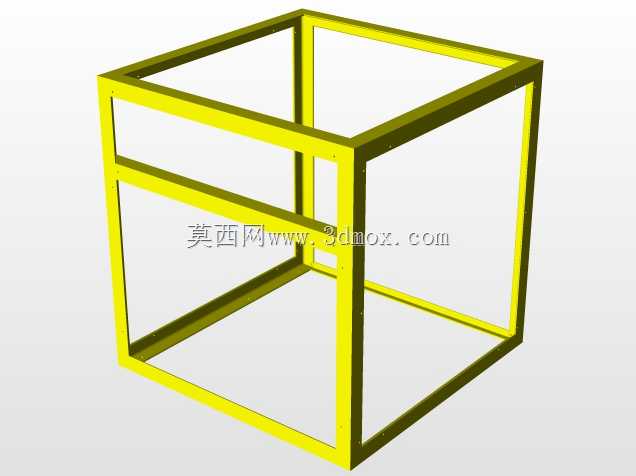

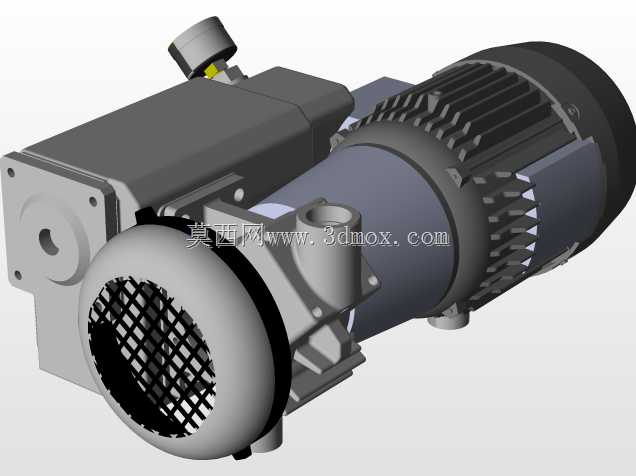

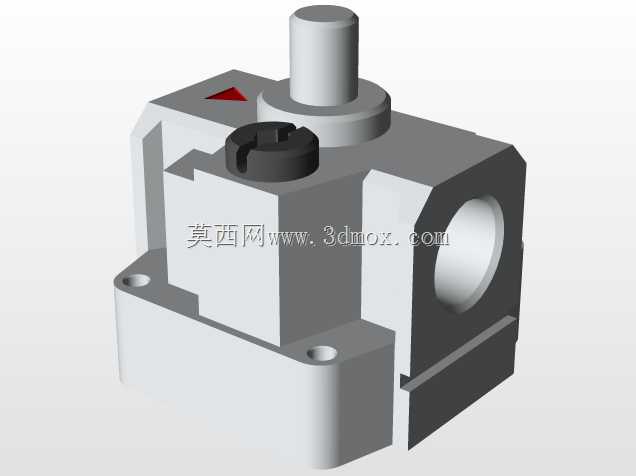

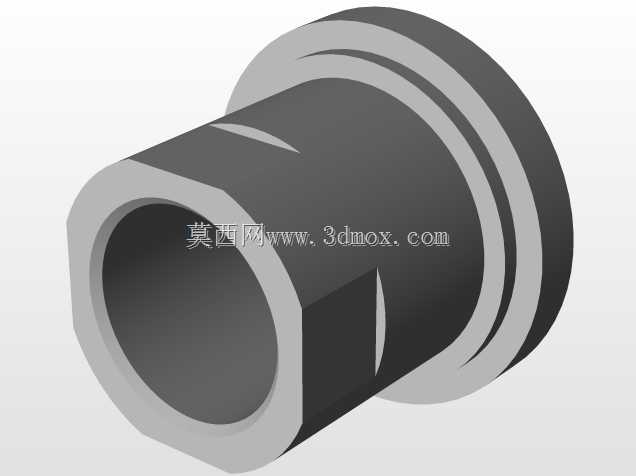

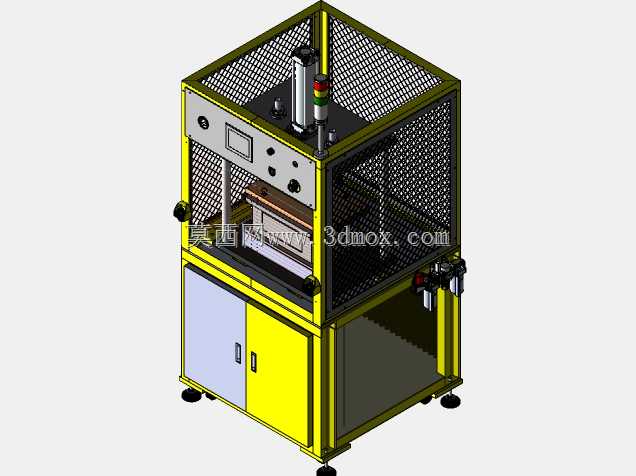

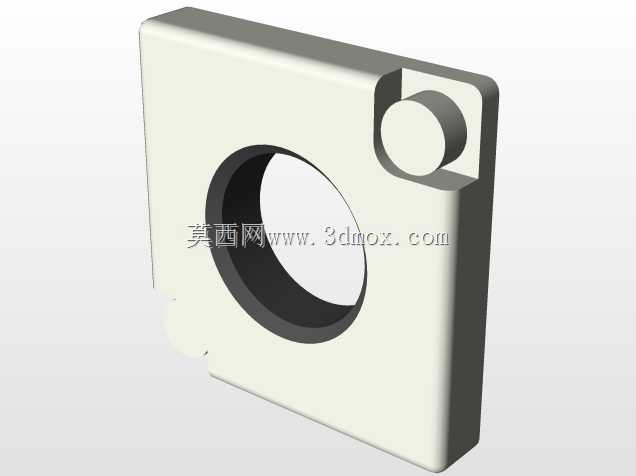

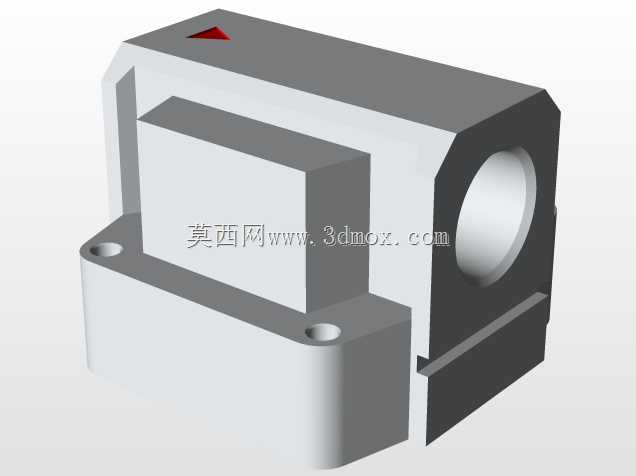

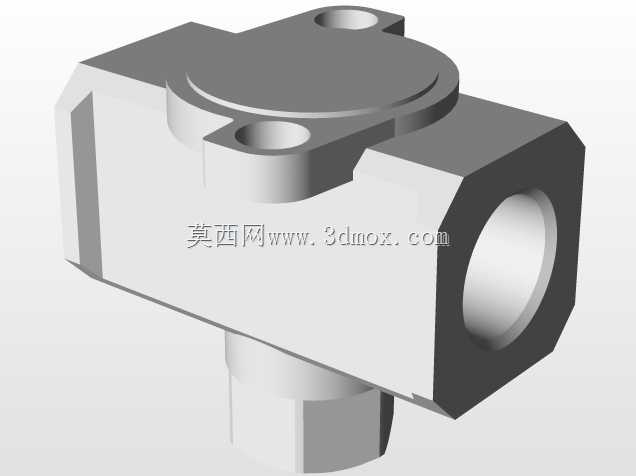

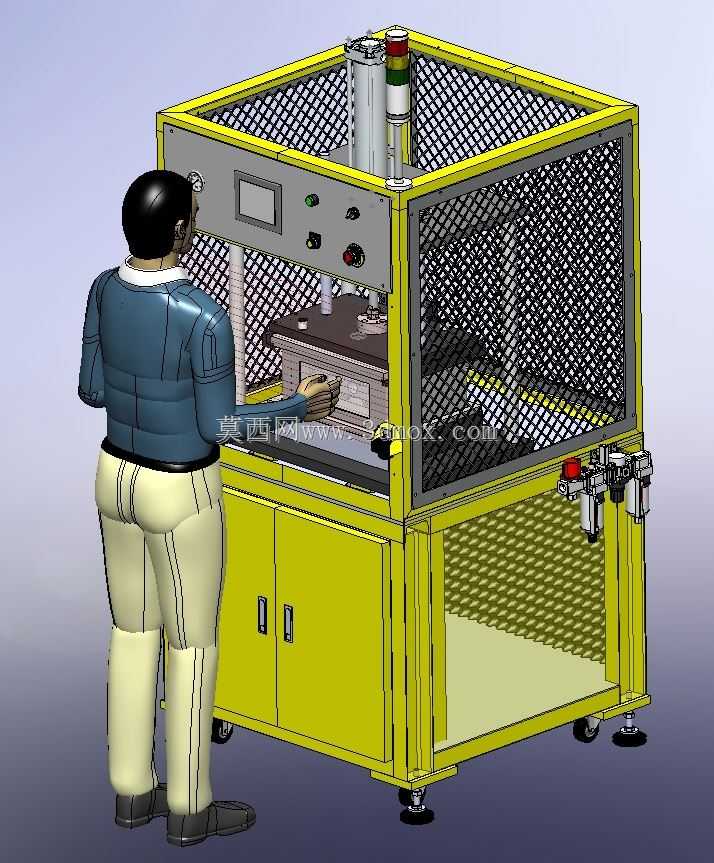

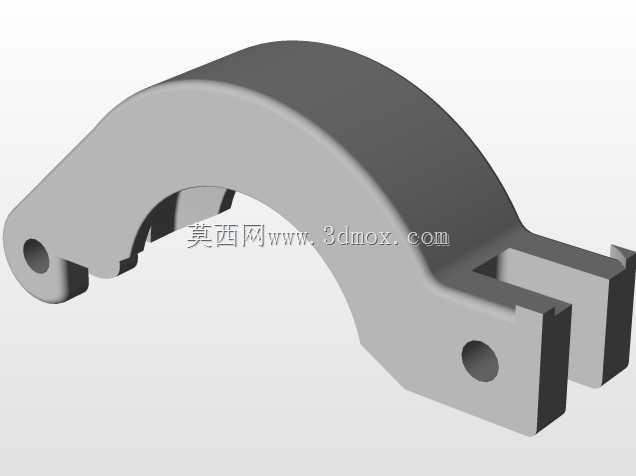

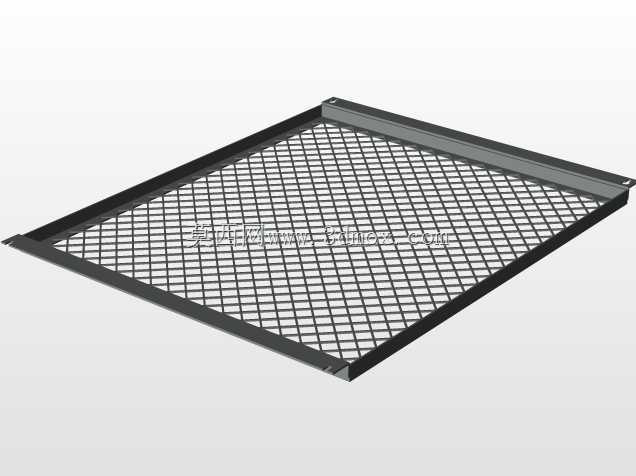

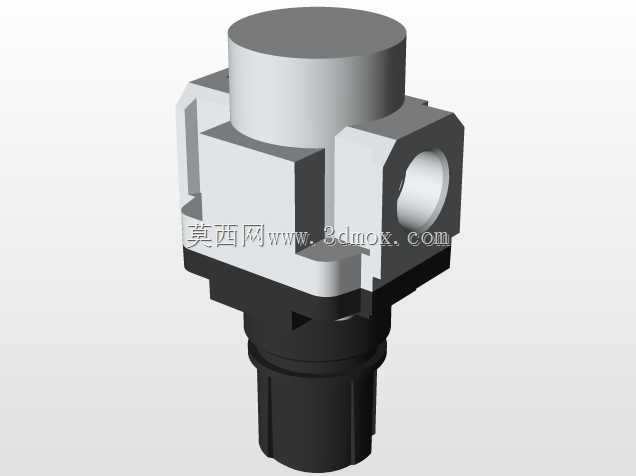

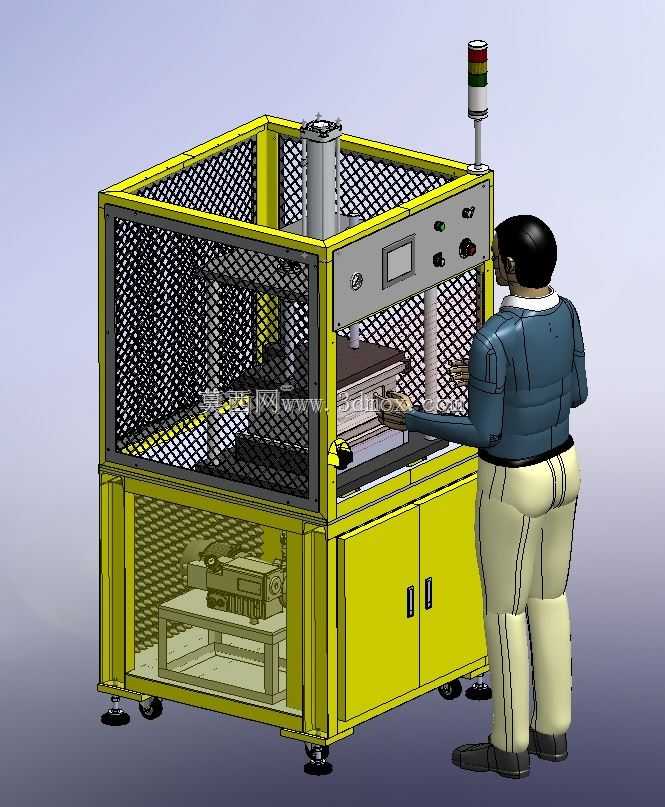

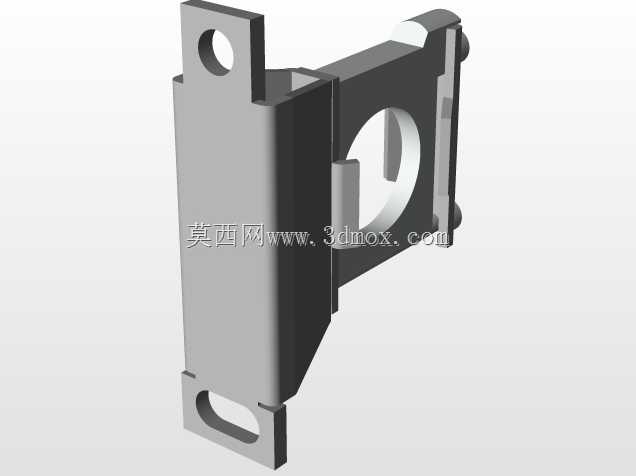

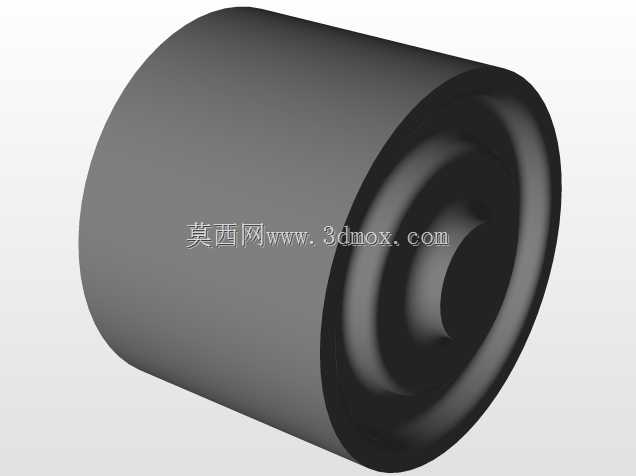

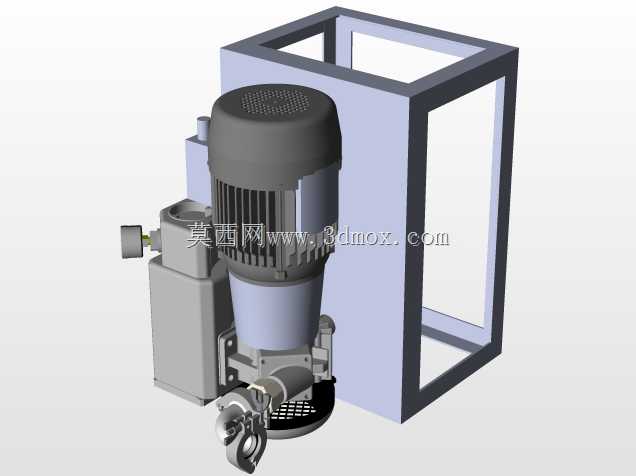

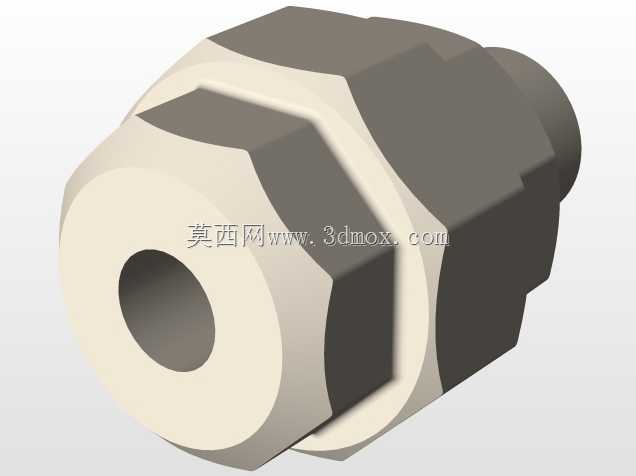

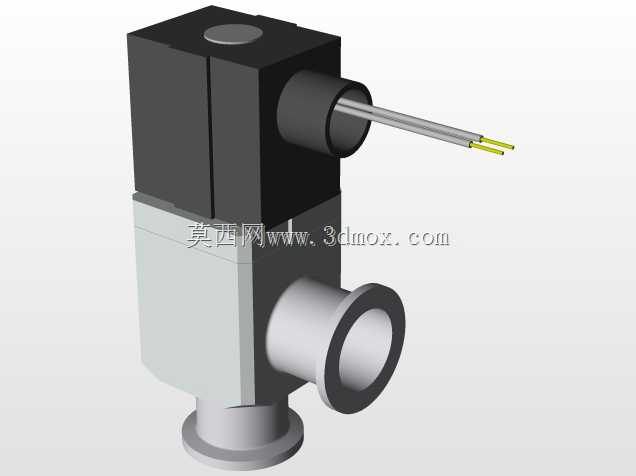

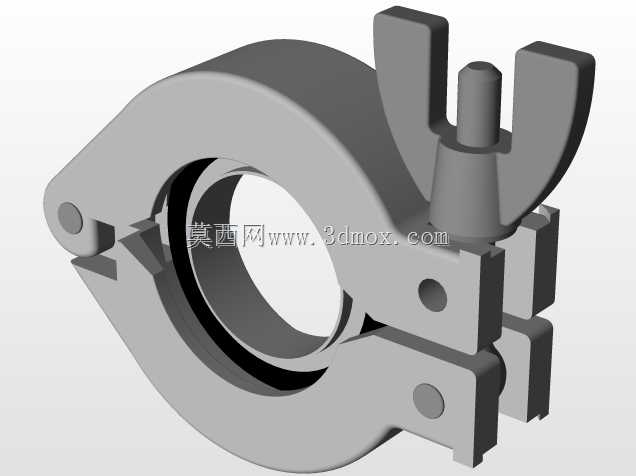

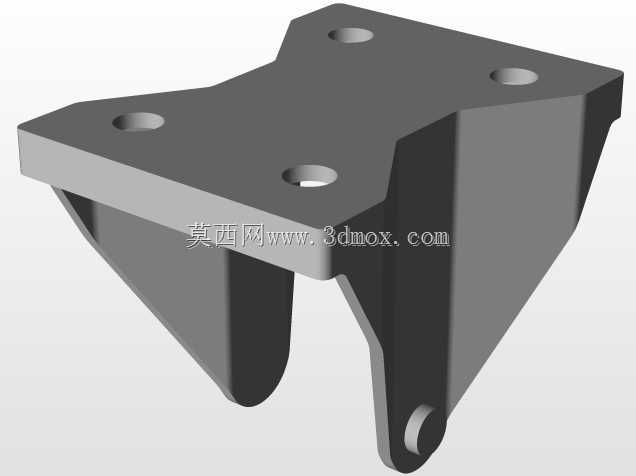

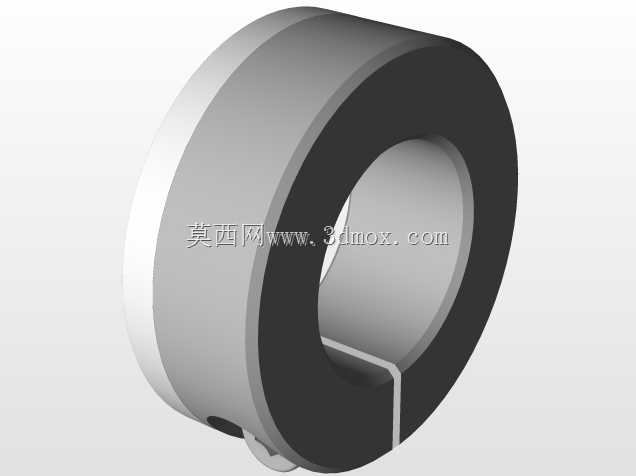

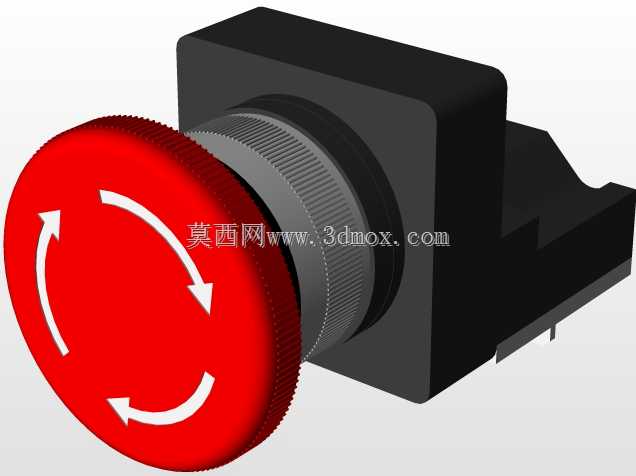

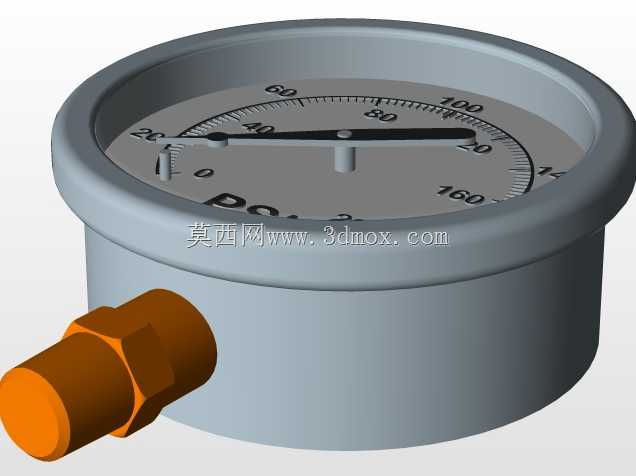

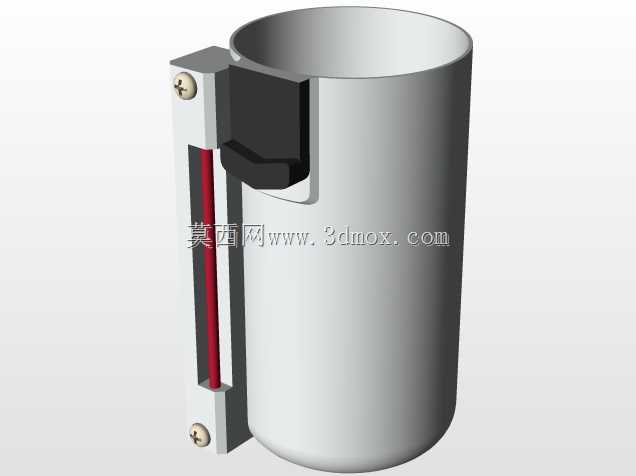

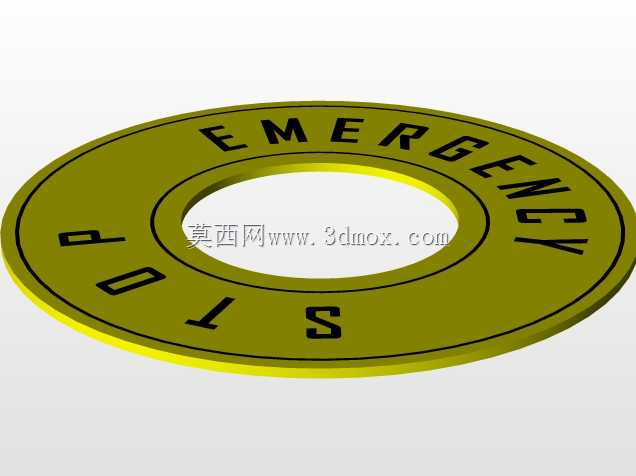

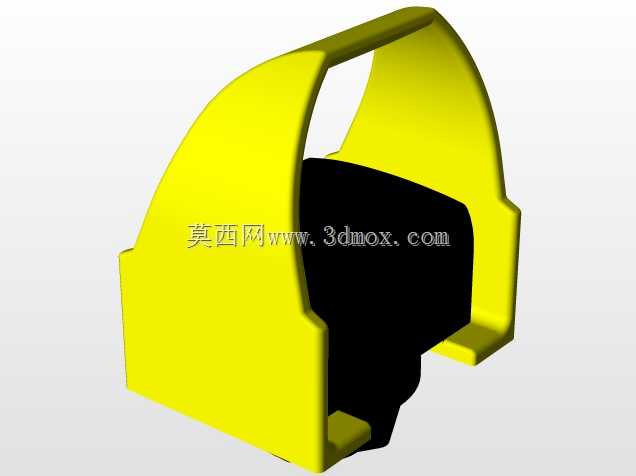

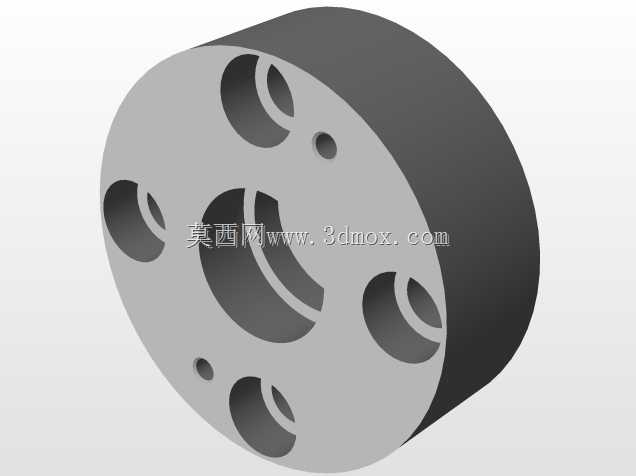

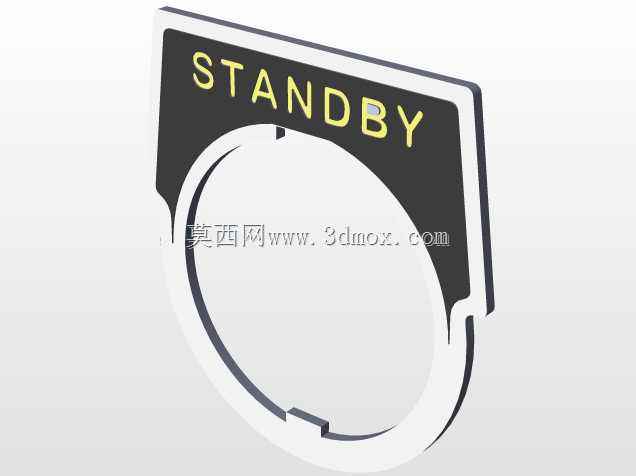

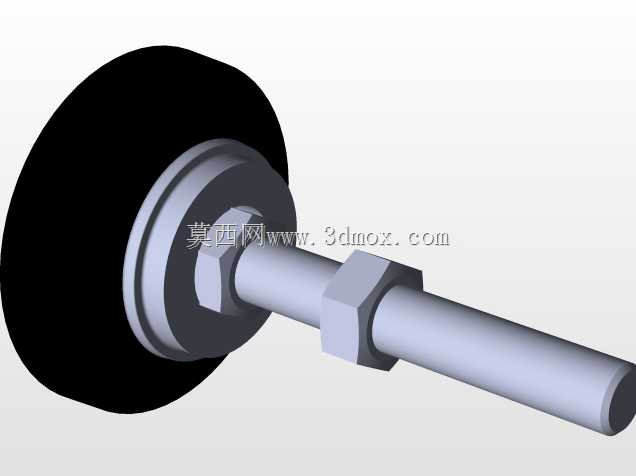

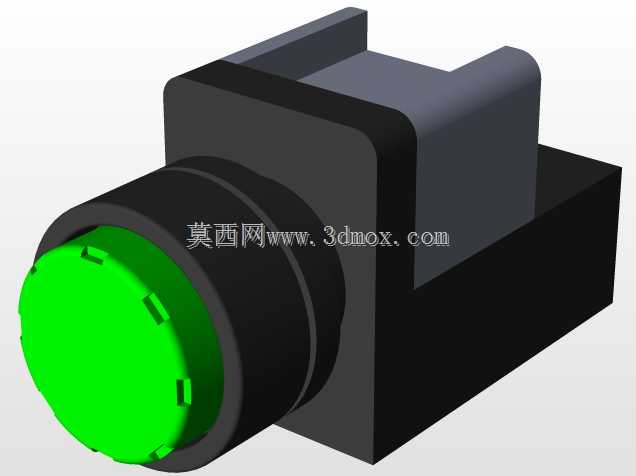

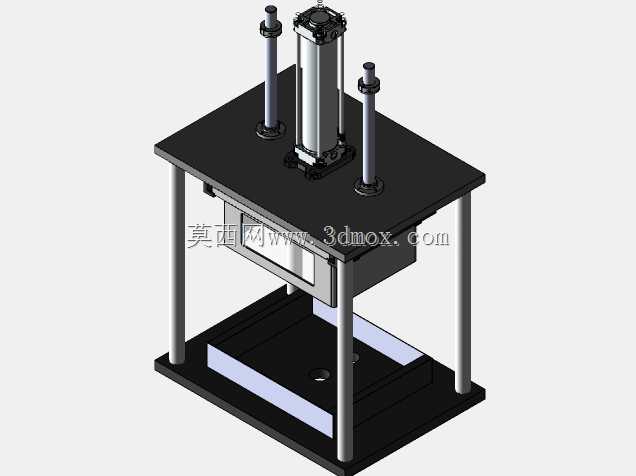

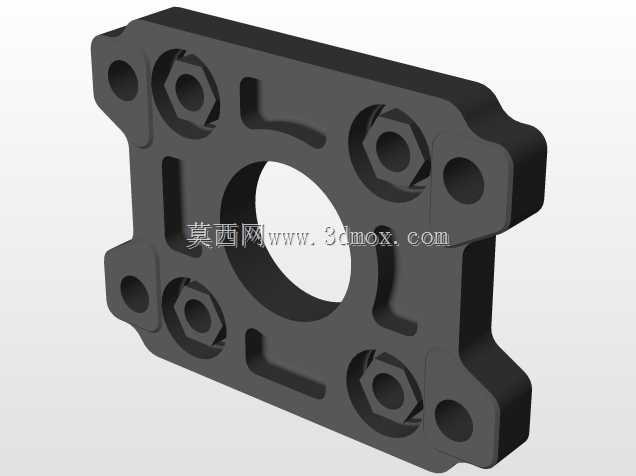

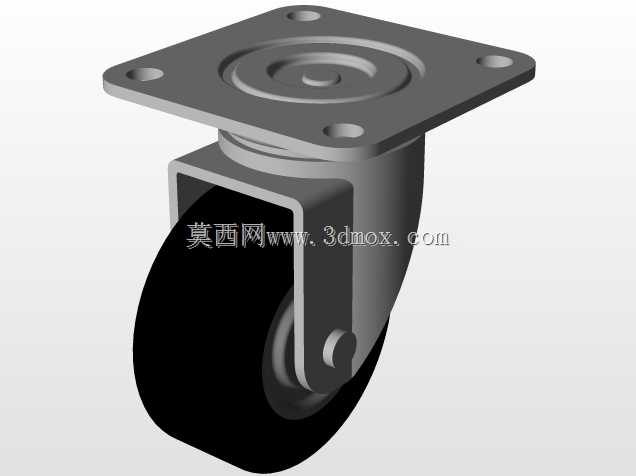

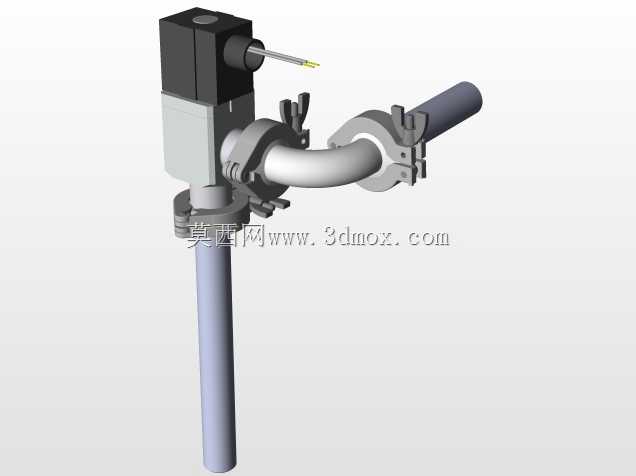

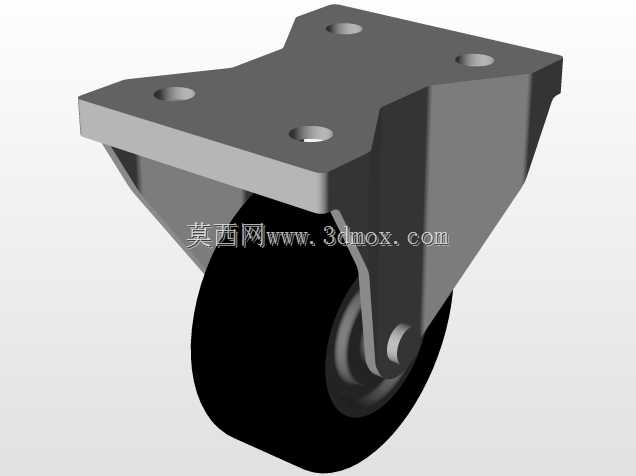

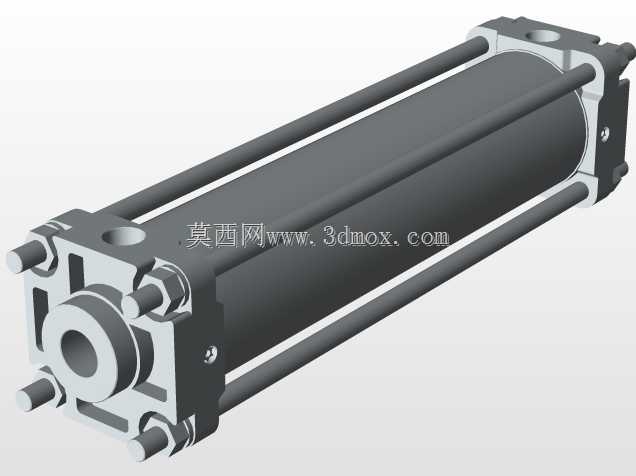

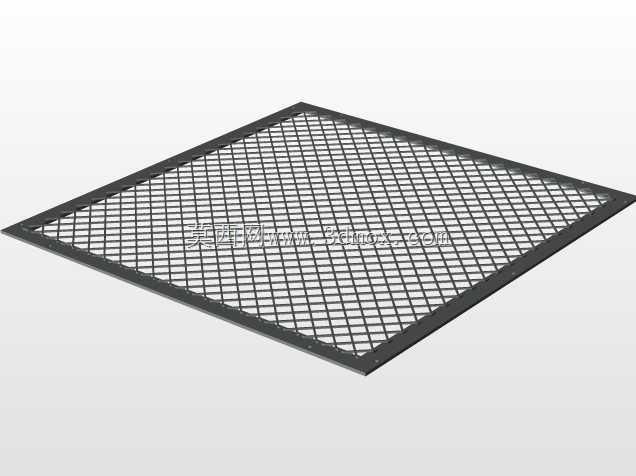

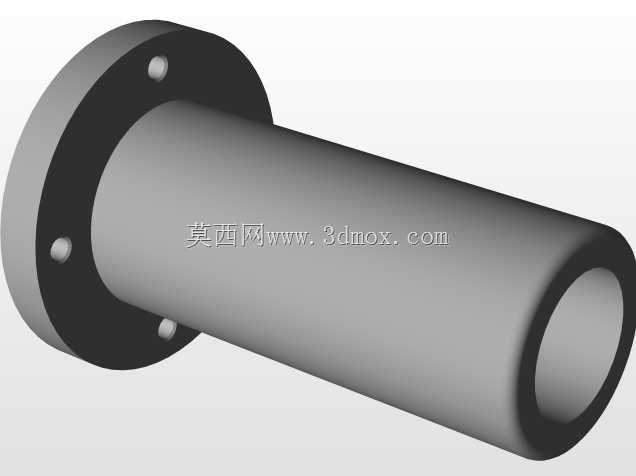

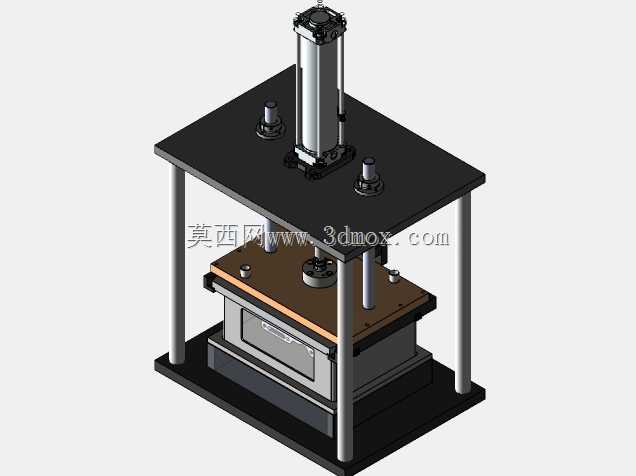

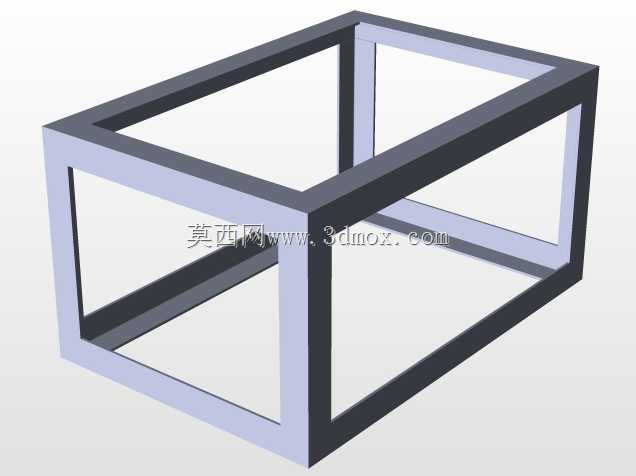

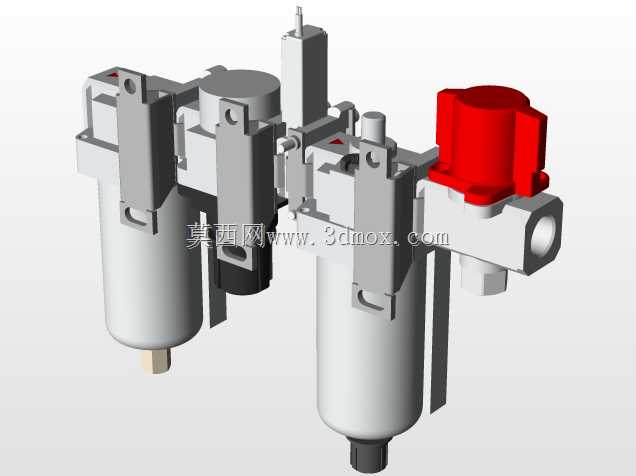

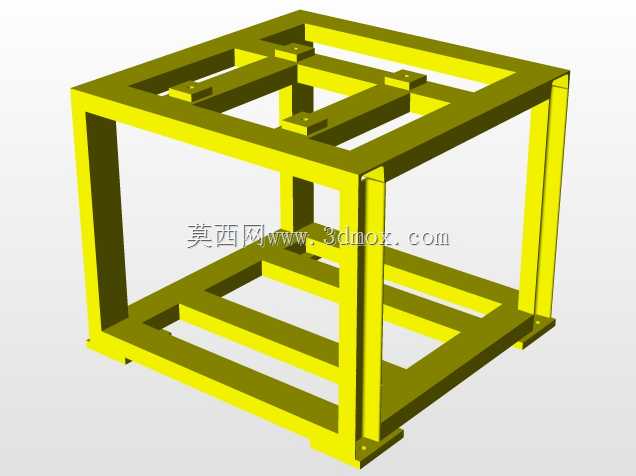

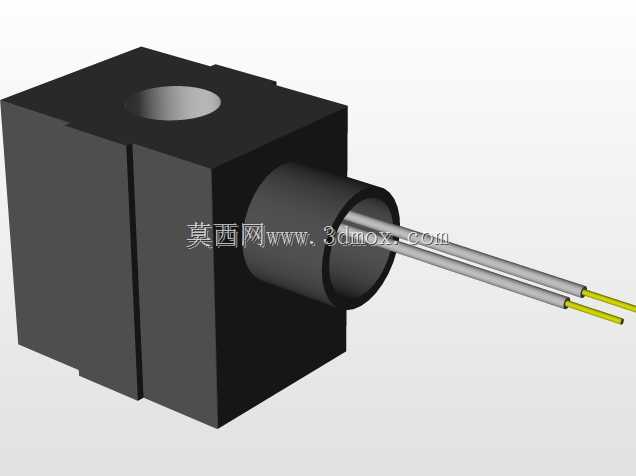

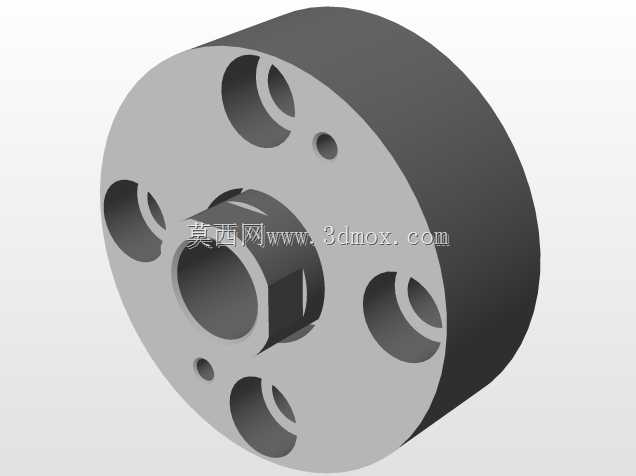

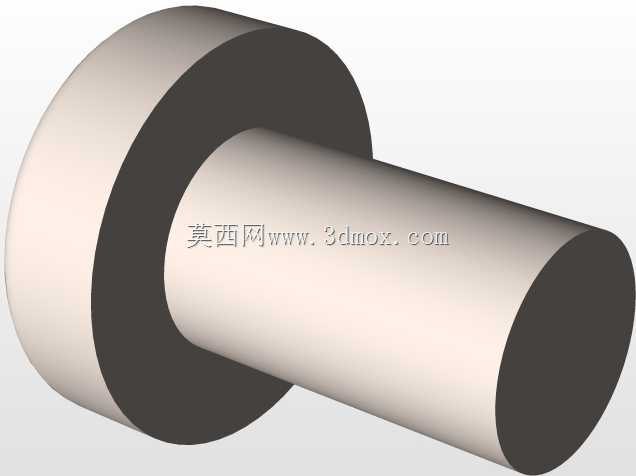

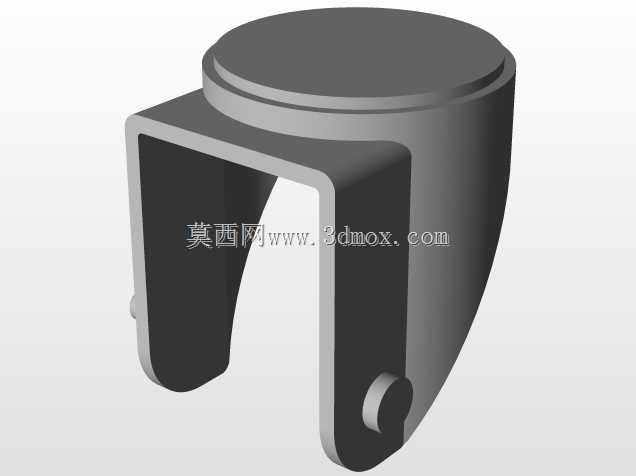

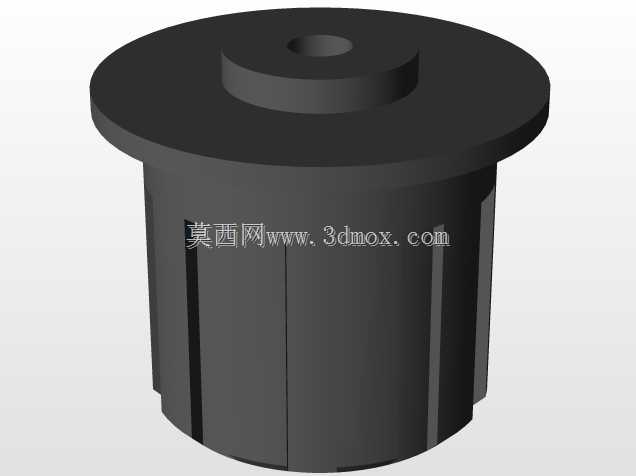

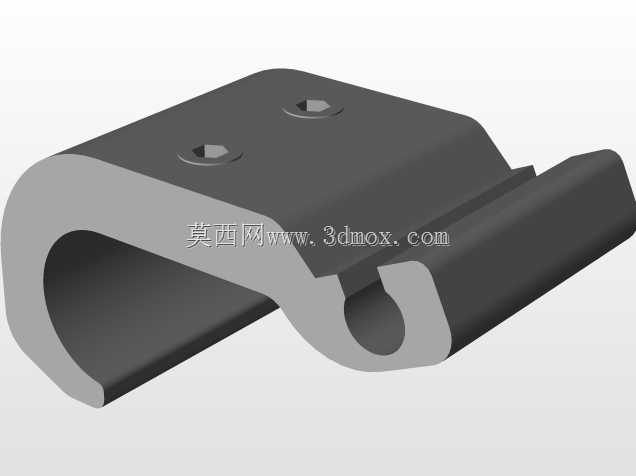

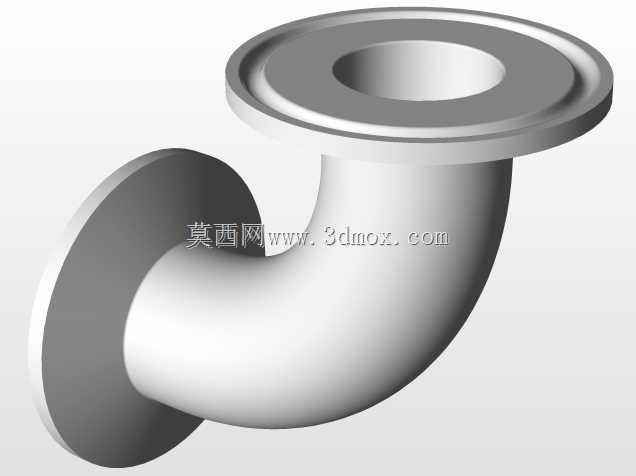

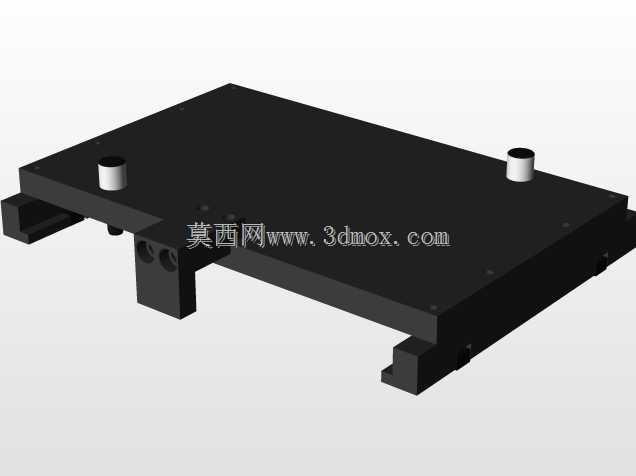

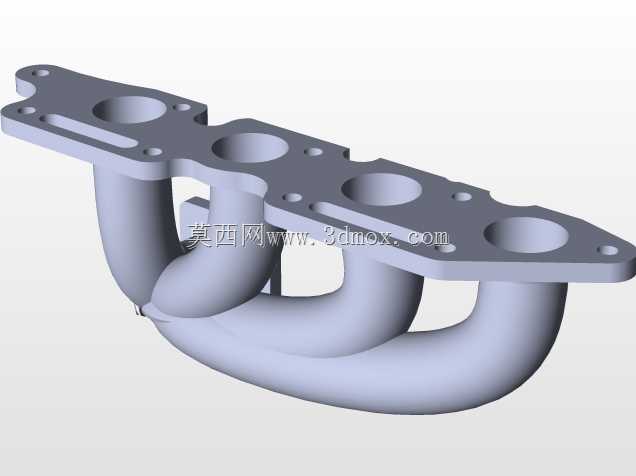

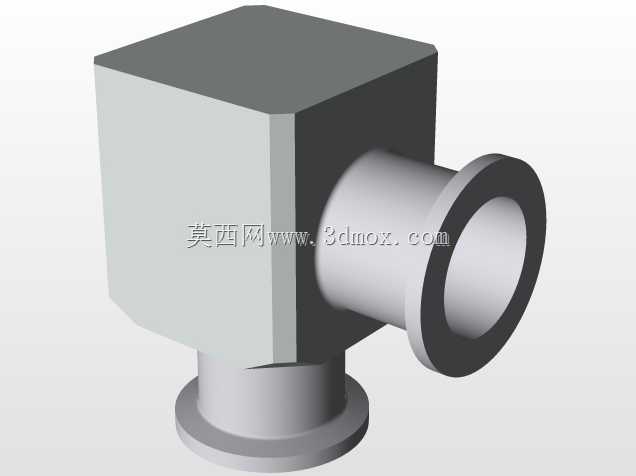

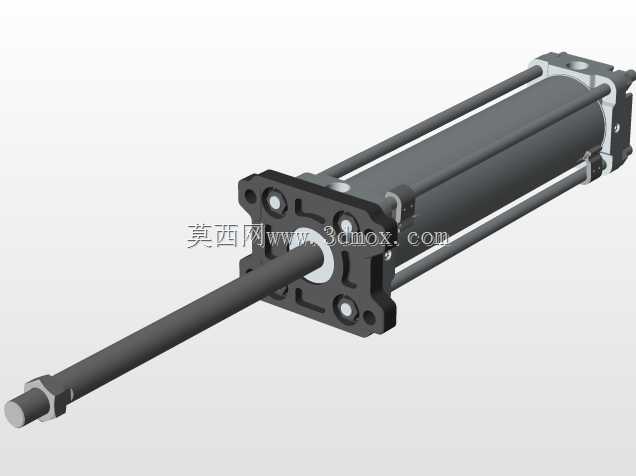

这款设备针对机加工、精密冲压类零件清洗后的表面残液烘干需求设计，适配中小批量精密零件的生产节拍，工位采用正面开放式手动操作布局，操作人员站在设备正前方即可完成待干燥零件的放置与干燥后工件的取出，单工位处理节拍匹配15秒每件的产线流转速度，不会对前后清洗、检测工序造成节拍阻滞。设备整体采用方通焊接机架作为承载主体，外围加装黄色喷塑金属防护网，既可以隔绝干燥腔内部的热量散逸、避免操作人员误触高温腔体，也不会完全遮挡操作视线，方便操作人员观察内部工件放置状态与干燥进程；机架顶部集成三色状态警示灯，可直观反馈设备待机、运行、故障三种工作状态，下部设置双开门储物柜体，可放置备用工装、操作工具与日常维护耗材，底部搭配可调脚轮与固定脚杯，方便设备移位调整，就位后可通过脚杯调平保证设备放置水平度，避免腔体倾斜导致的积液残留问题。干燥腔体设置在机架中部操作高度位置，操作面高度匹配成年操作人员站立作业的舒适区间，无需弯腰或抬手过高即可完成上下料动作，降低长时间操作的疲劳感；腔体配套密封结构保证真空环境的气密性，可在负压环境下降低水的沸点，让零件表面、盲孔、缝隙内残留的清洗液在较低温度下快速蒸发，避免高温干燥对精密零件表面镀层、尺寸精度造成损伤。建模阶段先从整体布局草图入手，先确定机架的整体长宽高边界尺寸，预留出操作位、腔体安装位、电控元件安装位的空间，再依次搭建方通机架的焊接结构，添加防护网、柜门、脚轮脚杯等外围结构件，之后单独构建真空腔体组件、操作面板上的按钮与显示屏、顶部的警示灯与真空发生元件，最后导入标准人体模型验证操作空间的合理性，检查操作时是否存在结构干涉、操作距离是否符合人机工程要求，过程中对配合部位逐一做干涉检查，确认活动部件的行程范围内无结构碰撞，所有安装孔位、连接位置的尺寸匹配对应标准件的安装要求，保证模型导出工程图后可直接用于生产下料与装配指导。
