光学分选传送带物料处理设备结构

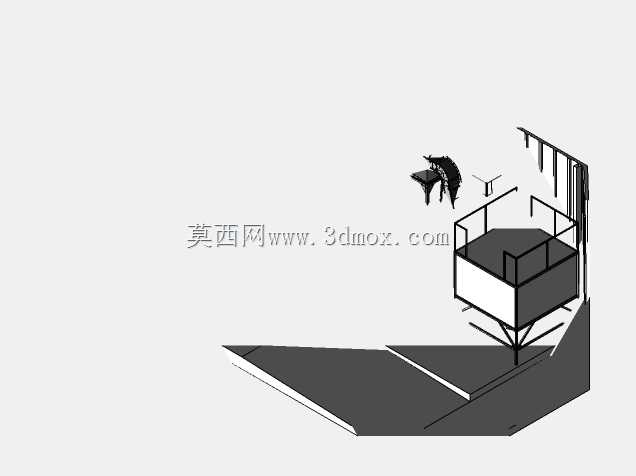

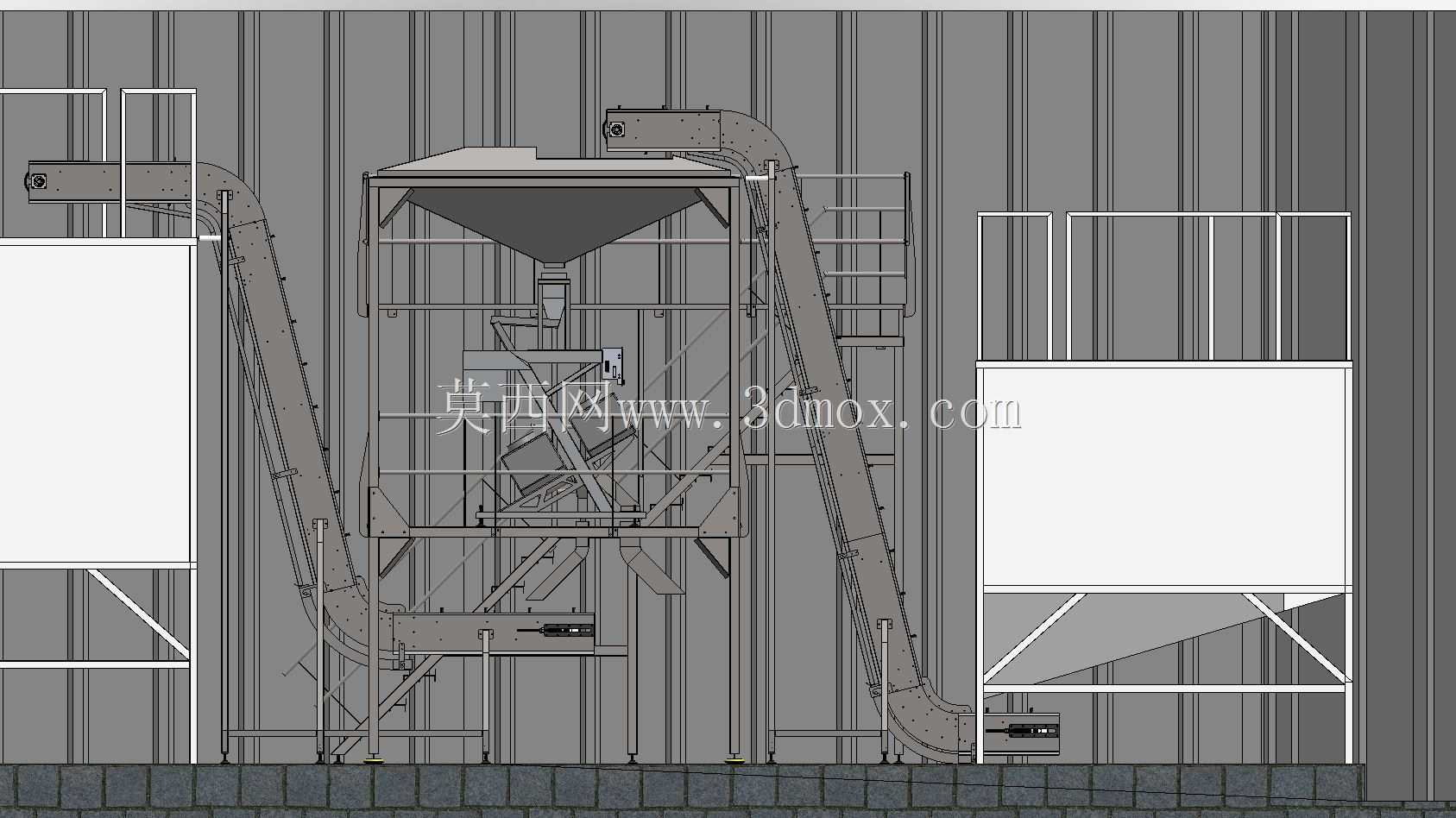

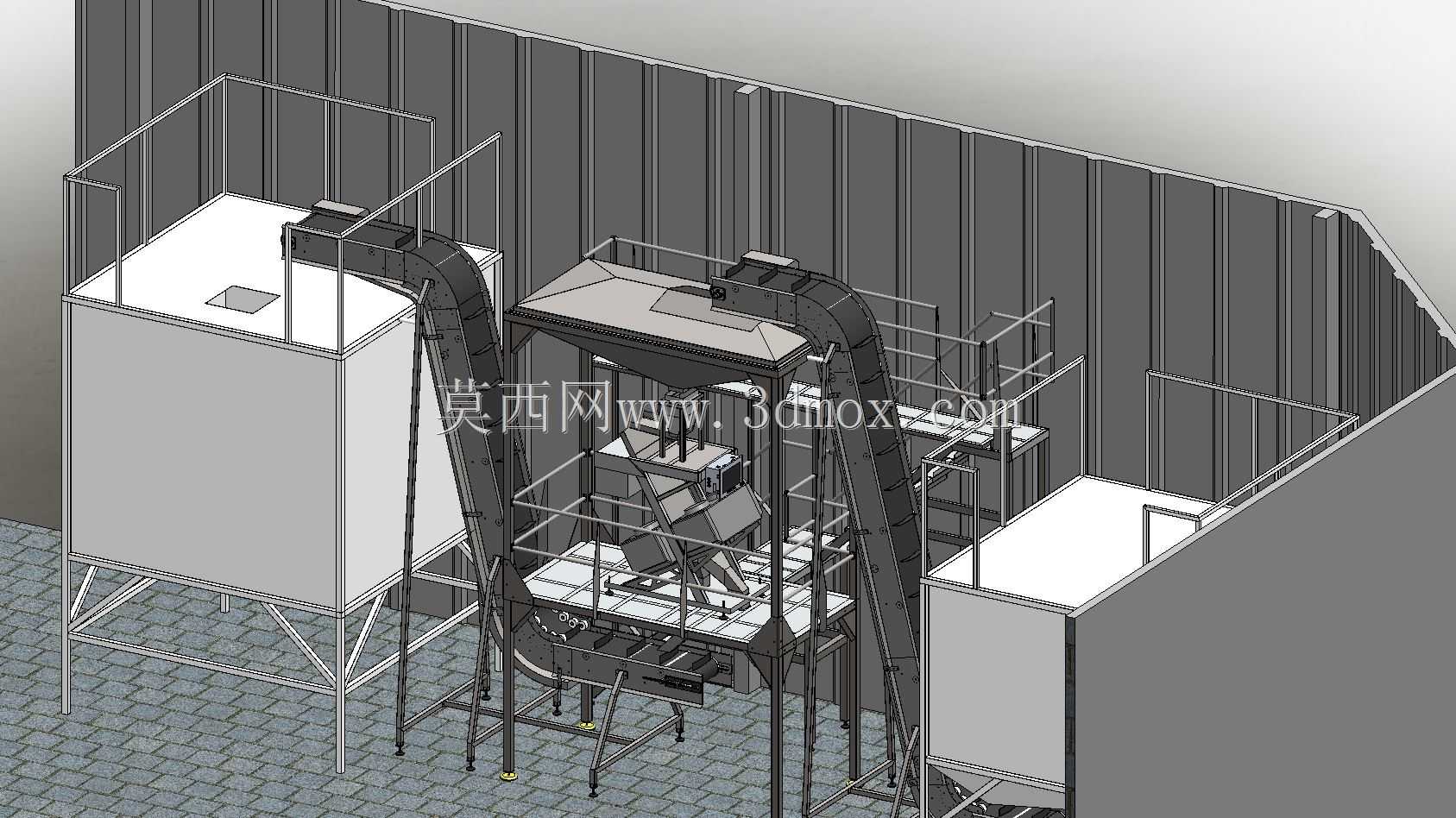

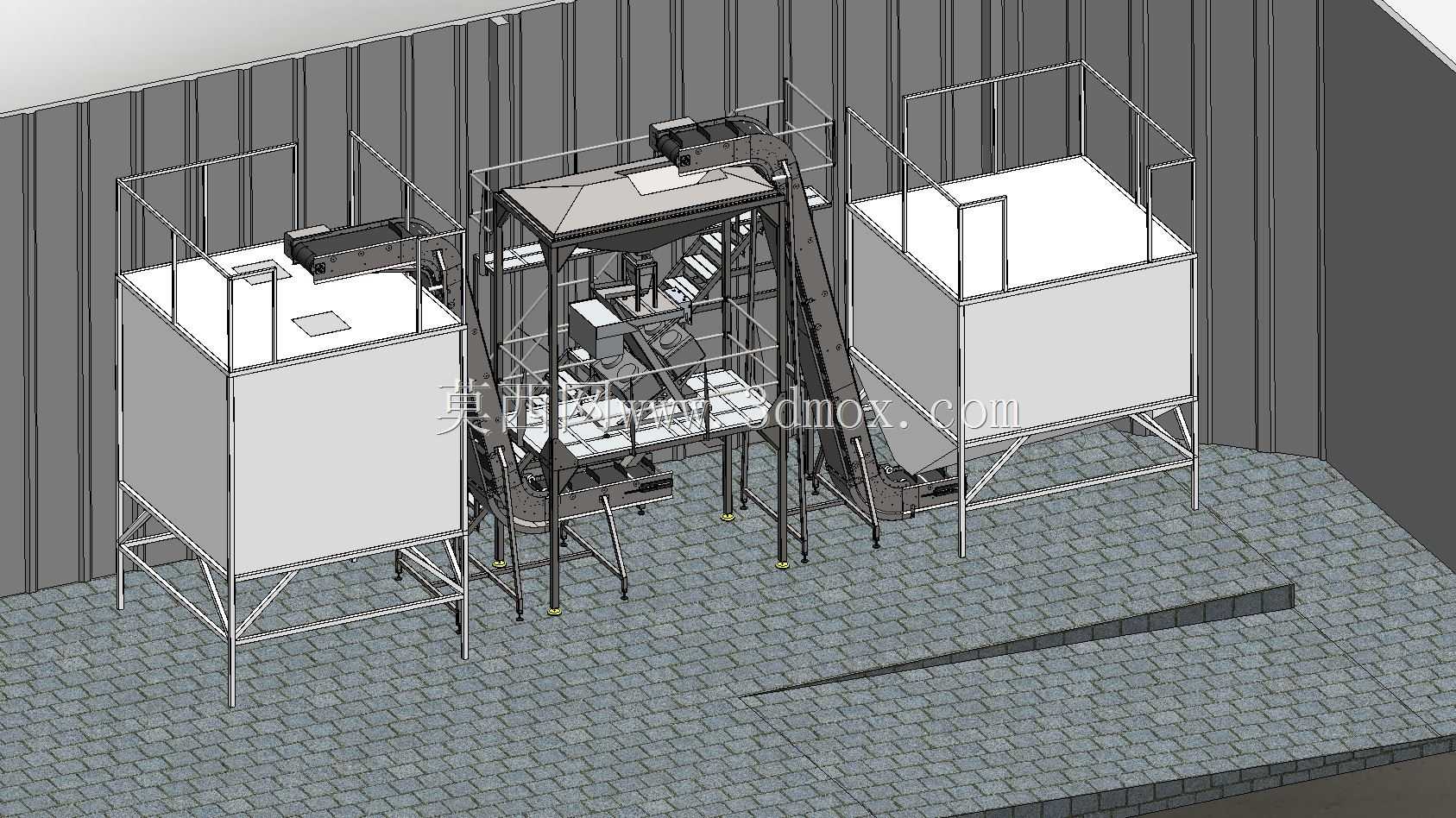

这套设备主要应用于散状颗粒类物料的在线光学检测分选场景，常见于农产品初加工、工业小零件分拣、再生资源分选等产线环节，核心作用是通过光学识别模块完成待检物料的品质、规格、材质分类，配合输送机构实现物料的连续上料、检测、分选、归集全流程作业。设备整体采用对称式双料仓布局，两侧立式方料仓用于暂存待分选与分选后归集的物料，料仓底部采用锥斗收口设计，可配合振动给料结构实现均匀落料，避免物料架桥卡滞。中间核心作业段集成光学检测舱、分选执行机构与倾斜提升输送结构，检测舱采用半封闭框架设计，可减少外界杂光对光学识别模块的干扰，内部预留镜头安装位、光源调节支架与走线槽位，方便后期根据不同物料调整识别参数。倾斜布置的斗式提升结构负责将待检物料从低位料仓匀速输送至检测舱进料口，提升带的料斗间距、运行速度可根据物料单重、分选节拍做适配调整，机架整体采用方管焊接框架结构，底部配置可调脚杯，可适应车间不平整地面的安装调平需求，安装时需预留两侧料仓的出料操作空间与中间检测段的维护通道，设备整体占地边界可根据产线产能需求调整料仓容积与输送段长度。建模阶段先从整体布局草图入手，先确定两侧料仓、中间检测段、提升机构的相对位置与中心线，优先搭建焊接机架的主体方管框架，确认各安装面的平面度与垂直度公差后，再逐一装配料仓壁板、锥斗、提升带料斗、检测舱围护板、操作护栏等结构件，过程中需重点校验运动部件的行程干涉，比如提升带运行时与机架、料仓的间隙，分选执行机构的动作范围是否与周边结构冲突，最后完成标准件如脚杯、紧固件、铰链的调用装配，整体建模完成后可通过干涉检查功能排查各部件的装配间隙，确保结构设计符合实际加工装配要求。
