带套筒顶出结构的四腔压铸模具设计

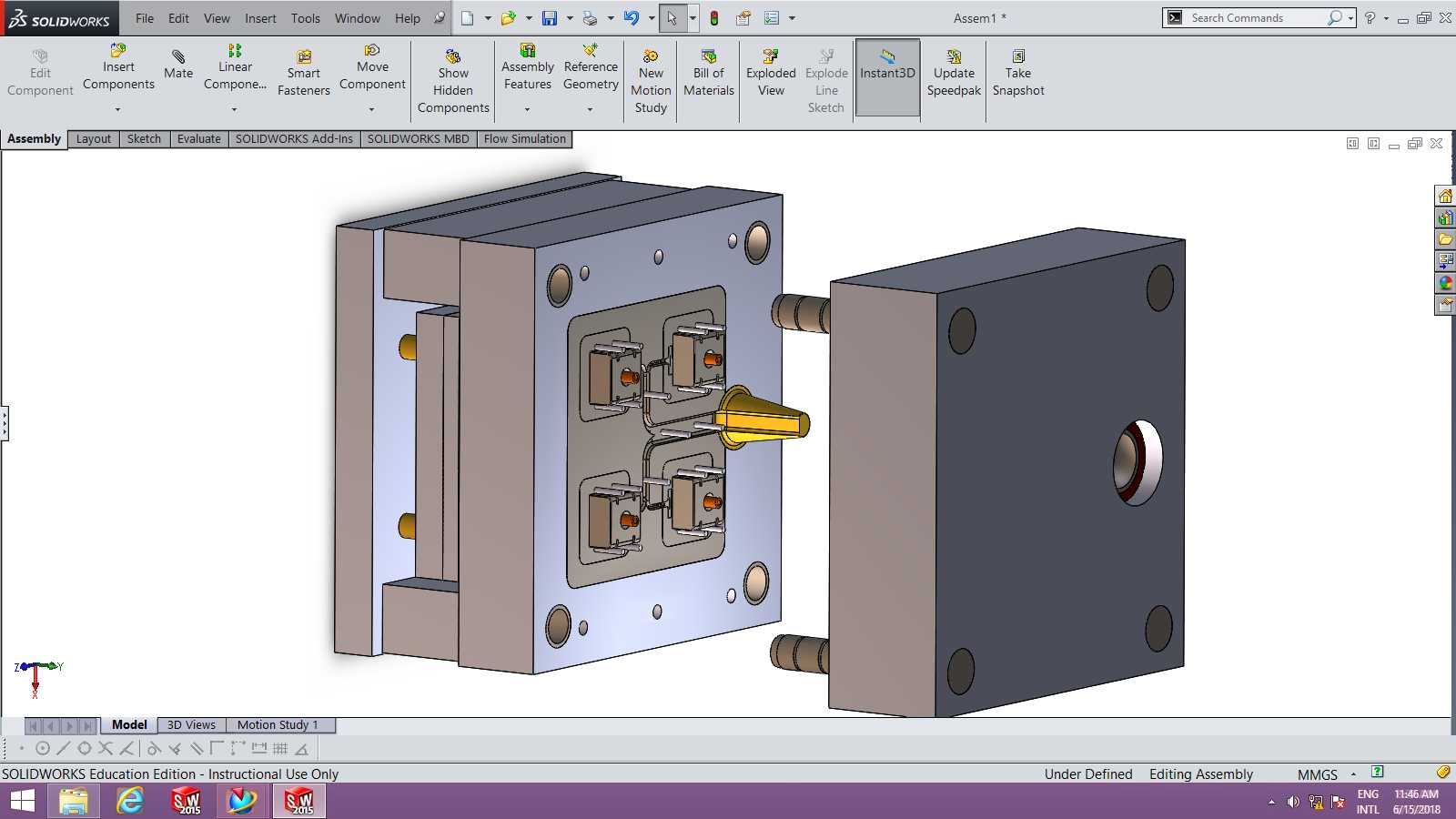

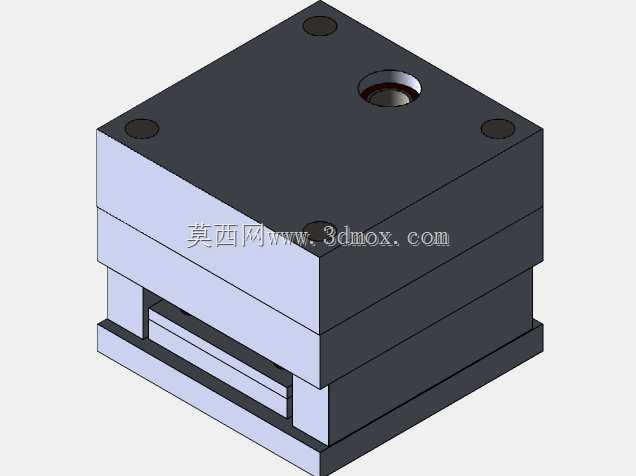

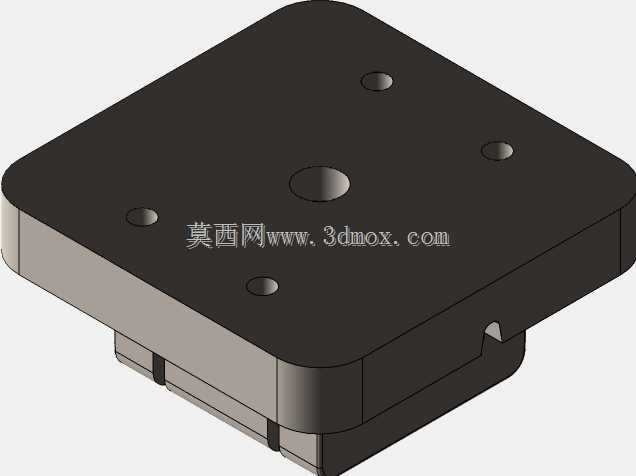

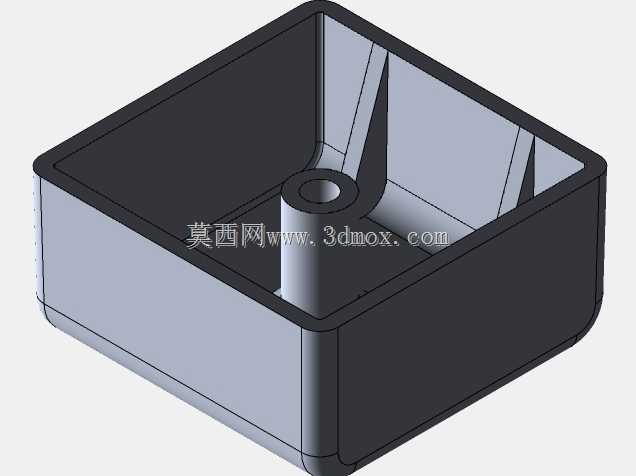

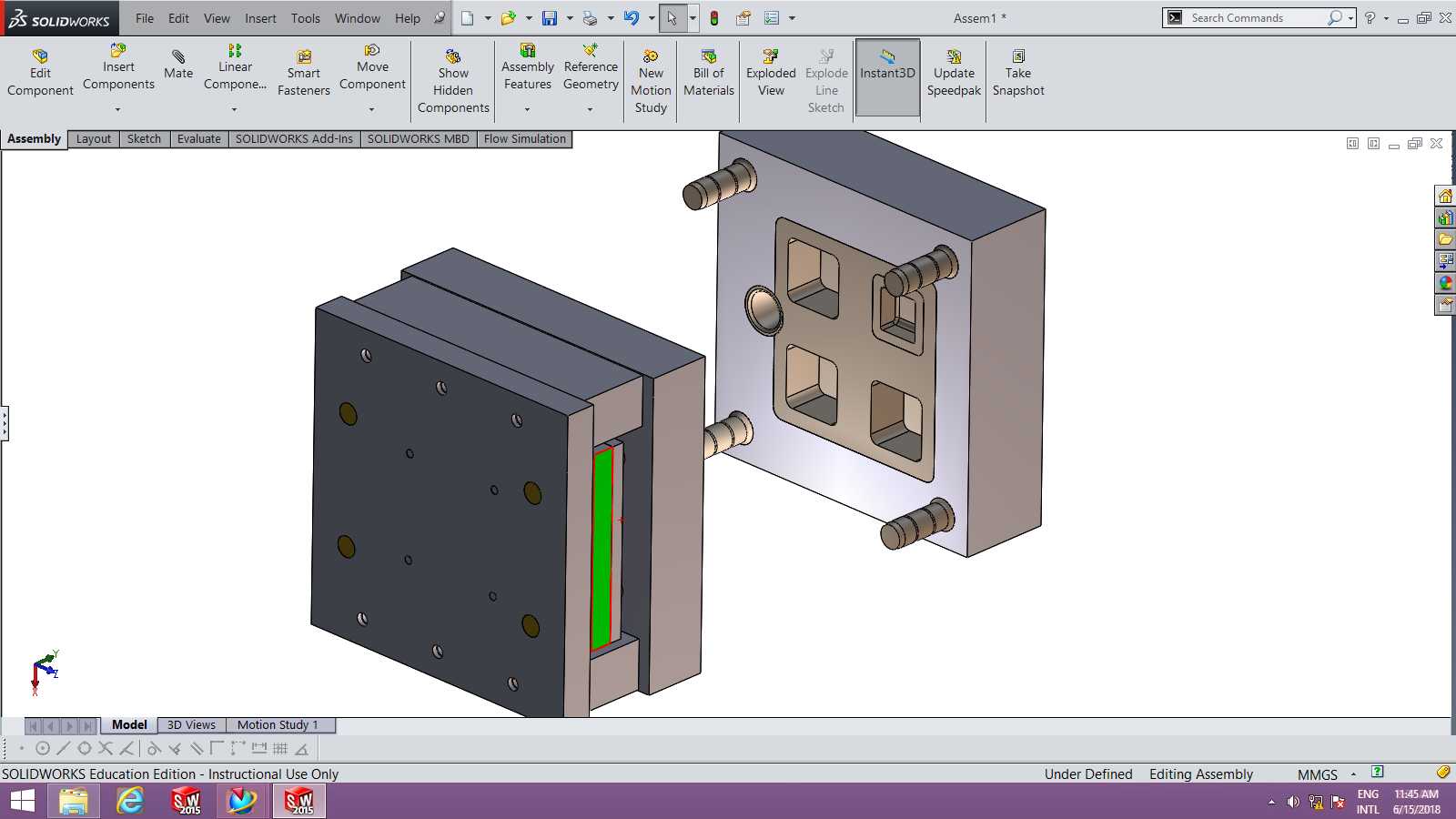

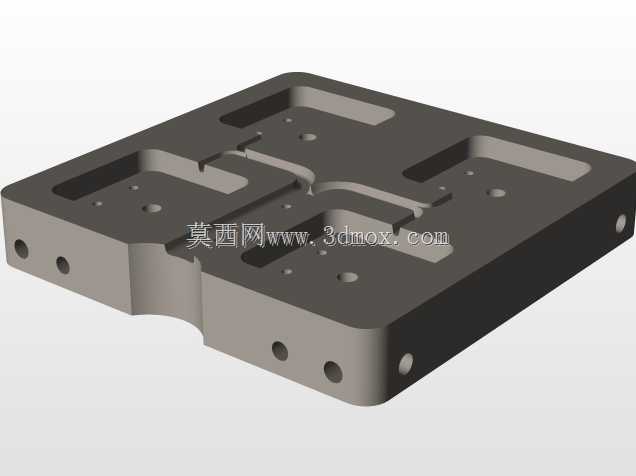

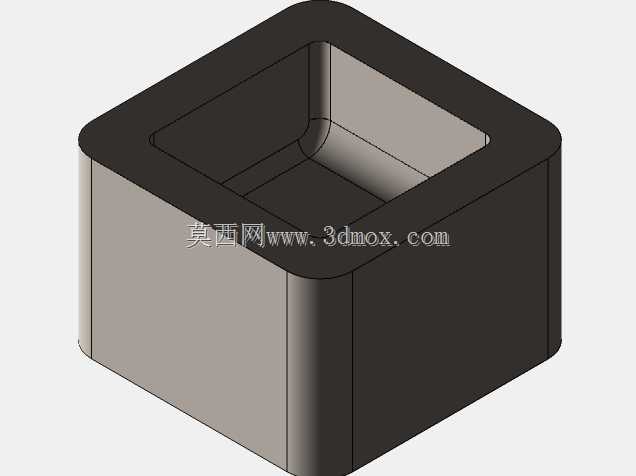

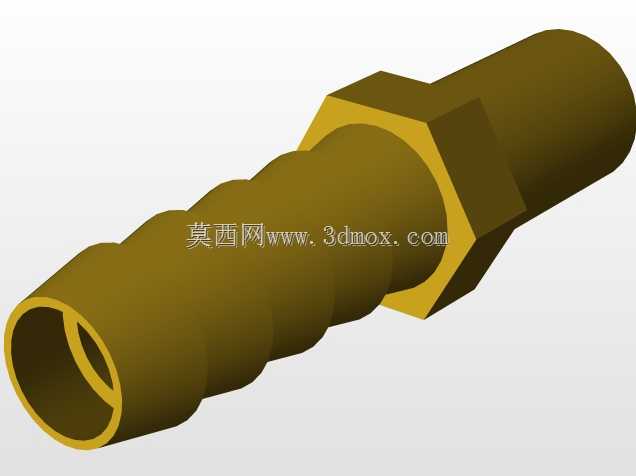

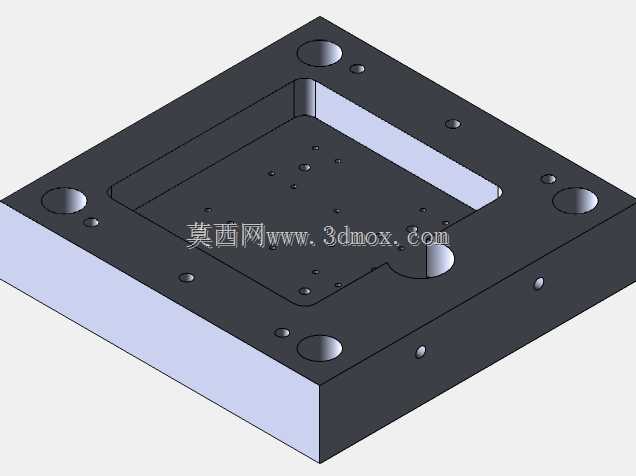

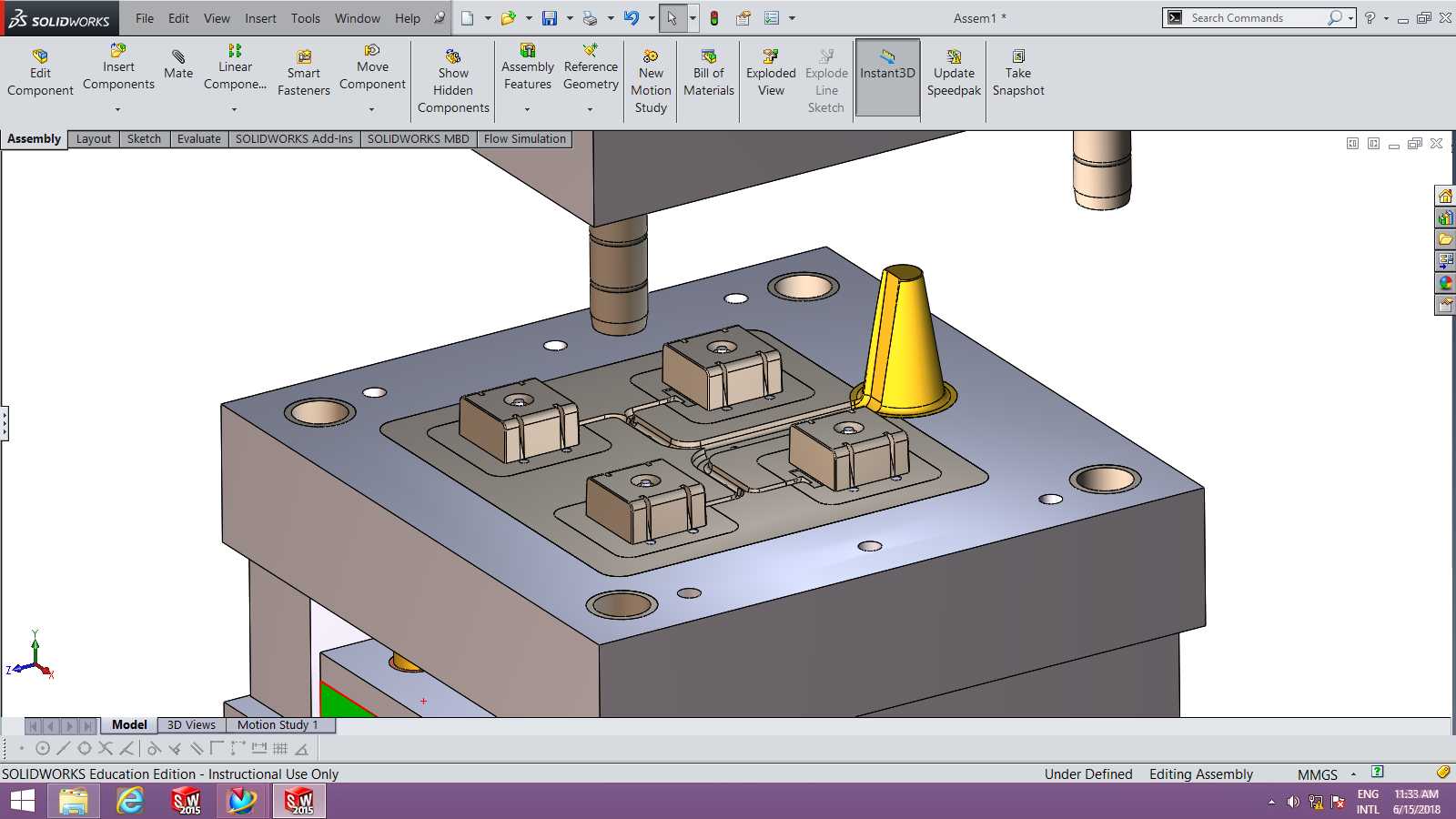

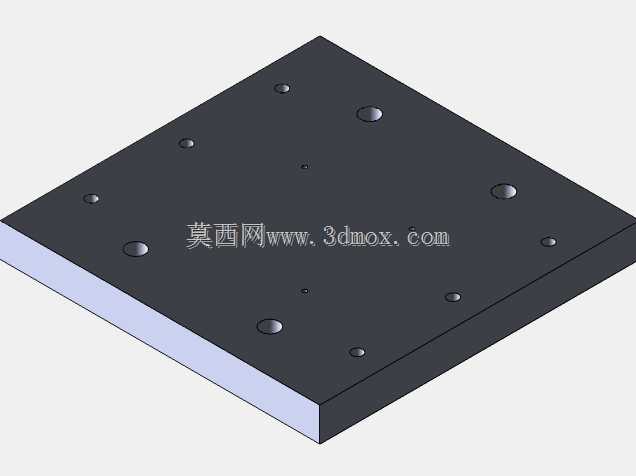

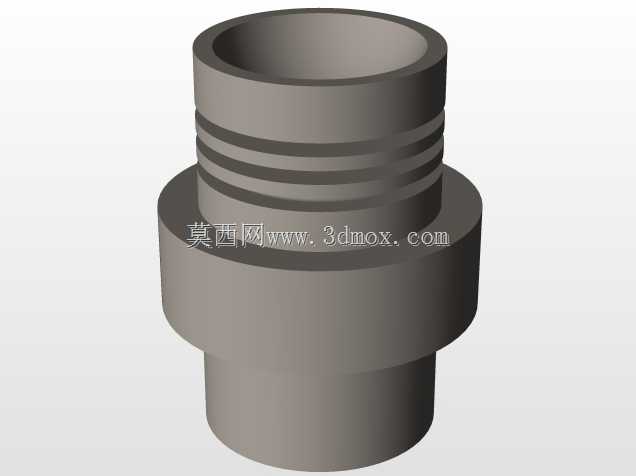

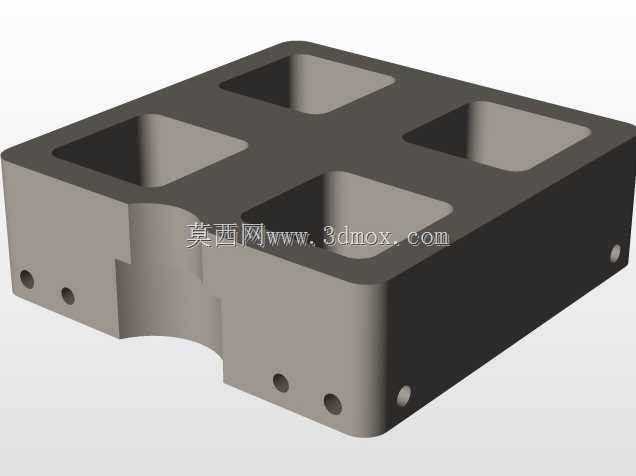

这套压铸模具主要面向有色金属压铸件的批量生产场景，适配中小型立式压铸机的安装工位，整体采用叠层式模架结构，上下模合模后形成封闭的成型腔体，四腔对称布局的设计能够在单次压铸循环中完成四个同规格铸件的成型，有效提升单批次生产效率，降低单位铸件的能耗与工装损耗。套筒顶出机构设置在动模侧的顶出板组件上，区别于传统顶针顶出的结构形式，套筒式顶出能够让铸件受力面更均匀，避免薄壁铸件在顶出过程中出现变形、顶白甚至开裂的问题，尤其适配带轴套类、深腔类结构的压铸件脱模需求。从设计逻辑上看，首先需要根据铸件的收缩率确定型腔的成型尺寸，预留合理的脱模斜度，分型面选择在铸件投影面积最大的轮廓位置，保证合模时的贴合精度，减少飞边产生的概率。模架部分采用标准模坯叠加定制型腔镶块的结构，导柱导套设置在模架四角，合模时提供精准的导向定位，避免上下模错位导致的铸件尺寸超差。建模过程中先搭建模架的基准装配体，确定上下模座、支撑板、顶出板的安装边界，整体外形为方正的叠层块状结构，安装孔位对应常规压铸机的工作台T型槽间距，无需额外加工过渡连接板即可完成装夹。之后拆分动定模的成型镶块，在定模侧设置浇口套与流道结构，熔融金属通过主浇道分流至四个型腔的进料口，流道截面采用梯形设计，减少金属液流动过程中的压力损失，保证四个型腔的充型速度一致，避免出现个别型腔充型不足的缺陷。冷却水路排布在成型镶块内部，距离型腔表面保持均匀的壁厚差，保证压铸过程中模具温度均匀，缩短铸件冷却定型的时间。顶出机构的套筒与顶杆采用间隙配合，装配时保证同轴度公差在0.02mm以内，避免顶出过程中出现卡滞，复位杆设置在顶出板四角，合模时带动顶出板回到初始位置，保证下一次压铸循环的动作可靠性。排气槽开设在型腔的末端位置，深度控制在0.05-0.1mm之间，既能够排出型腔内的空气，又不会让熔融金属溢出形成飞边。整套结构的受力部件均做了强度校核，在额定锁模力下不会出现模架变形的问题，日常维护时只需拆开定模侧的压板即可更换磨损的型腔镶块，降低后期的运维成本。
