砂型铸造工艺用配套成型板结构设计

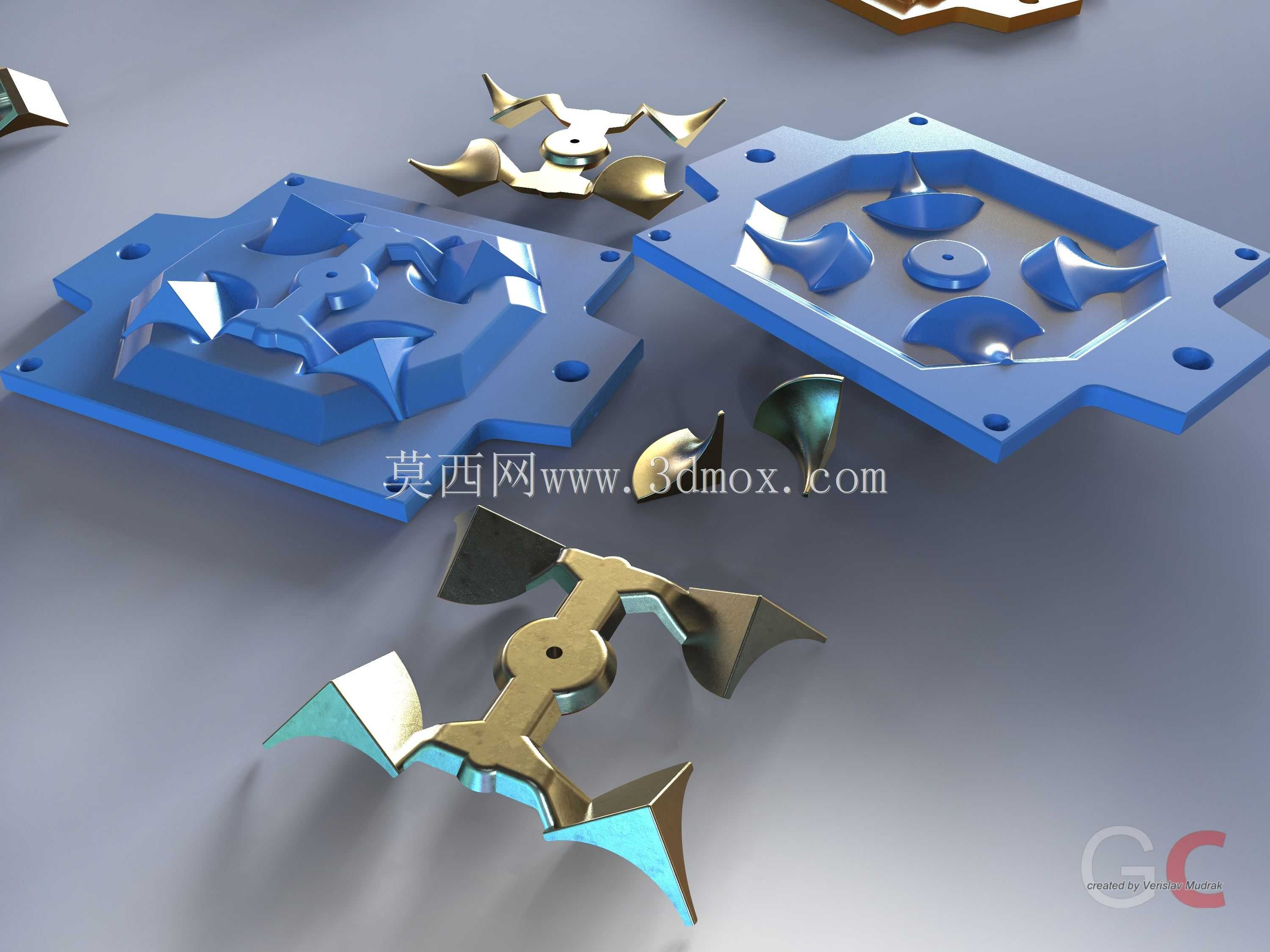

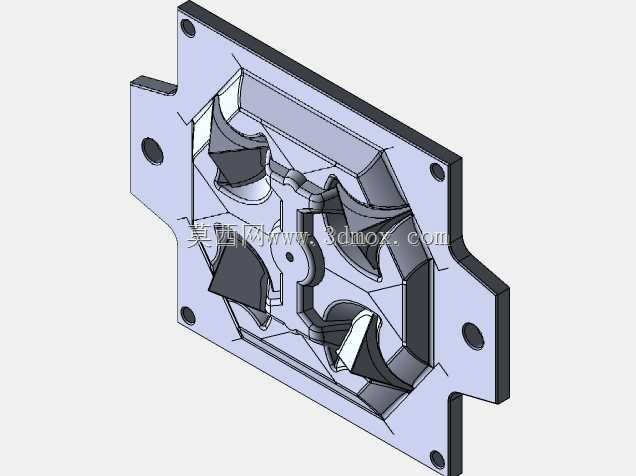

在砂型铸造批量生产场景中，这类配套成型板是直接决定铸件尺寸精度、合模对位效率的核心工装部件，区别于简易木模的单次成型结构，这套板件采用上下模分体对位设计，板体四周预留的通孔为合模定位销安装位，可在造型作业时快速完成上下砂箱的精准对位，避免错箱、偏芯等常见铸造缺陷，大幅降低后续铸件飞边打磨的工作量。板体上的型腔轮廓完全匹配目标铸件的外形结构，凹陷区域对应铸件的凸起成型位，凸起结构则对应铸件的凹槽成型面，设计时充分考虑了砂型紧实后的脱模斜度，所有型腔侧壁均预留了合理的拔模角度，避免起模时带坏砂型边角，减少砂型修补的时间成本。配套的金属成型镶件与板体型腔完全契合，造型时可直接嵌入型腔对应位置，成型后与铸件一体脱出，无需额外制作砂芯，简化了中小批量异形铸件的造型流程。板体的外形尺寸适配常用的小型手动砂箱安装边界，四周的凸耳结构可直接通过螺栓压紧在砂箱分型面上，无需额外制作压块固定，适配车间现有造型工装的安装接口，不需要对现有砂箱做改造即可直接投入使用。从结构设计逻辑来看，这套匹配板优先考虑了造型作业的操作便利性，板体表面的型腔排布紧凑，在保证单个铸件成型空间的前提下，单块板可同时布置两组成型型腔，单次合模即可完成两个铸件的砂型制作，有效提升单位时间内的造型产出效率。型腔边缘的过渡圆角均做了圆滑处理，避免砂型在紧实过程中出现应力集中导致的掉砂问题，同时也能减少金属液充型时的紊流，降低铸件出现气孔、夹渣缺陷的概率。板体上的定位销孔位置度公差控制在0.1mm以内，保证上下模合模时的同轴度，对于带异形曲面的铸件结构，这种高精度对位的匹配板能将铸件的尺寸偏差控制在铸造工艺允许的范围内，减少后续机加工的余量，降低原材料损耗和机加工工时。在实际车间应用中，这类匹配板多用于小型异形五金铸件、设备配件铸件的批量生产，相比传统的分体木模，金属材质的匹配板耐磨性能更好，反复使用数百次也不会出现型腔磨损、变形的问题，长期使用的成本远低于木模，同时能保证不同批次铸件的尺寸一致性，方便后续机加工工序的夹具统一设计，不需要针对每批次铸件的尺寸偏差调整机加工参数。设计过程中还充分考虑了起模操作的空间预留，型腔周边的平面区域足够放置起模吊具，不会因为空间不足导致起模时磕碰砂型，配套的成型镶件也设计了便于抓取的凸起结构，方便造型工人快速取放，降低操作难度，减少造型过程中的人为失误。
