直流电机配套减速齿轮箱结构设计

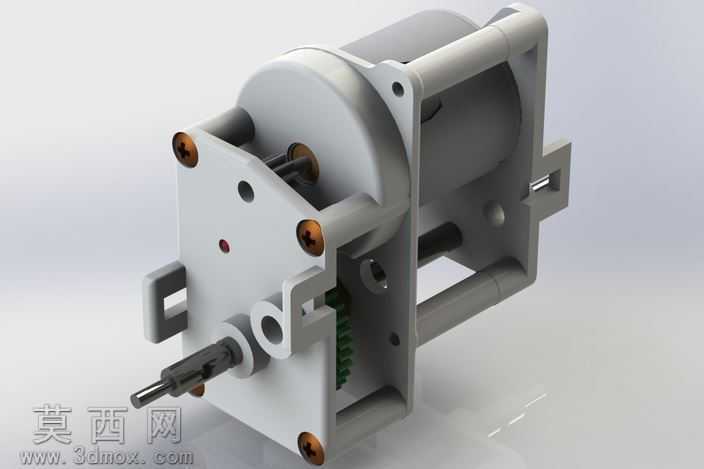

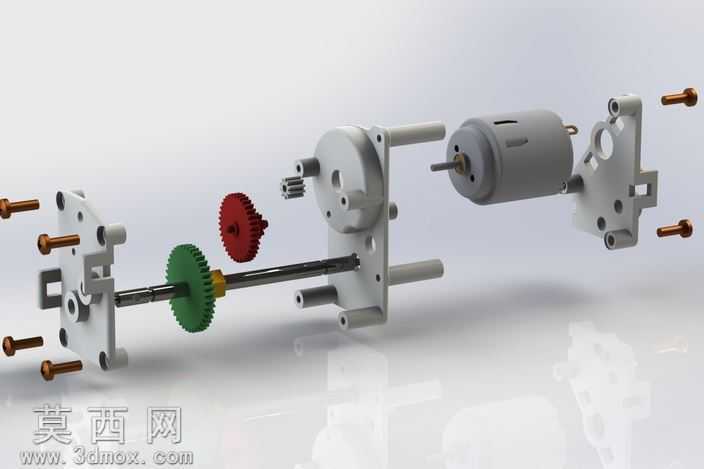

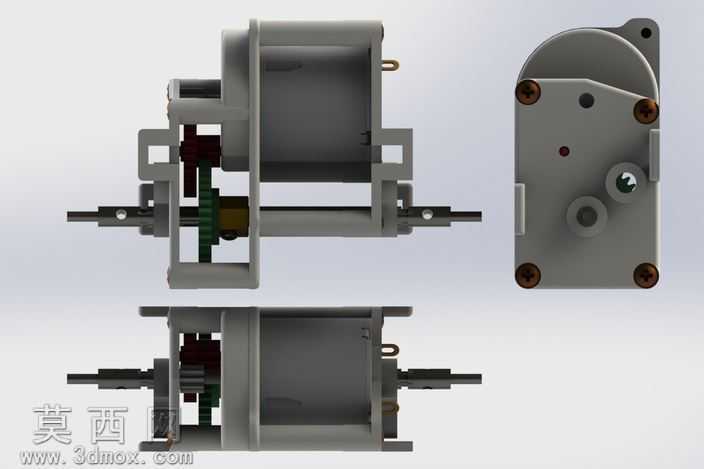

本作品为适配3V直流电机的减速齿轮箱三维建模设计，整体采用框架式壳体结构完成所有传动组件的集成封装，建模过程中严格遵循机械传动设计的公差配合要求，对每一处装配位的尺寸进行精准校准，确保各部件装配后无干涉、传动路径顺畅。建模阶段先完成整体传动比的核算，确定两级齿轮减速的排布方案，输入轴直接对接直流电机输出端，通过小模数直齿轮的逐级啮合实现转速降低、扭矩放大的功能，各级齿轮的模数、齿数、齿宽参数均经过匹配计算，保证传动过程中载荷分布均匀，避免出现轮齿偏载、断齿的风险。壳体部分采用分体式拼接结构设计，预留电机安装定位槽、输出轴伸出孔以及壳体固定安装孔位，通过铜质嵌件与螺丝完成上下壳体的锁紧固定，既保证壳体的结构强度，也方便后续的拆装维护。渲染阶段为不同部件赋予匹配的材质属性：壳体采用哑光灰白色工程塑料材质，还原注塑零件的细腻表面质感；齿轮组件根据受力差异分别赋予金属材质与工程塑料材质，金属齿轮呈现哑光钢质的金属光泽，塑料齿轮保留轻质工程塑料的质感；固定螺丝赋予黄铜金属材质，还原铜质紧固件的色泽与轻微反光效果；输出轴采用光亮镀铬金属材质，突出轴类零件的加工精度与表面光洁度。设计过程中充分考虑齿轮箱的实际使用场景，在壳体侧面预留安装挂耳与定位孔，可直接将整套减速机构固定在各类小型设备的安装位上，内部齿轮腔预留合理的间隙，既可以储存润滑脂降低传动磨损，也避免齿轮运转过程中与壳体内壁发生剐蹭。整体结构紧凑，在有限的空间内完成减速机构的合理排布，所有传动部件的位置都经过反复调整，确保齿轮啮合间隙处于合理范围，既不会因间隙过大出现传动回差，也不会因间隙过小导致运转卡滞、摩擦阻力过大的问题，最终呈现的模型完整还原了小型减速齿轮箱的全部结构细节，可直接用于小型传动机构的设计参考、结构验证以及教学演示使用。
