双开式钣金手提工具箱结构设计

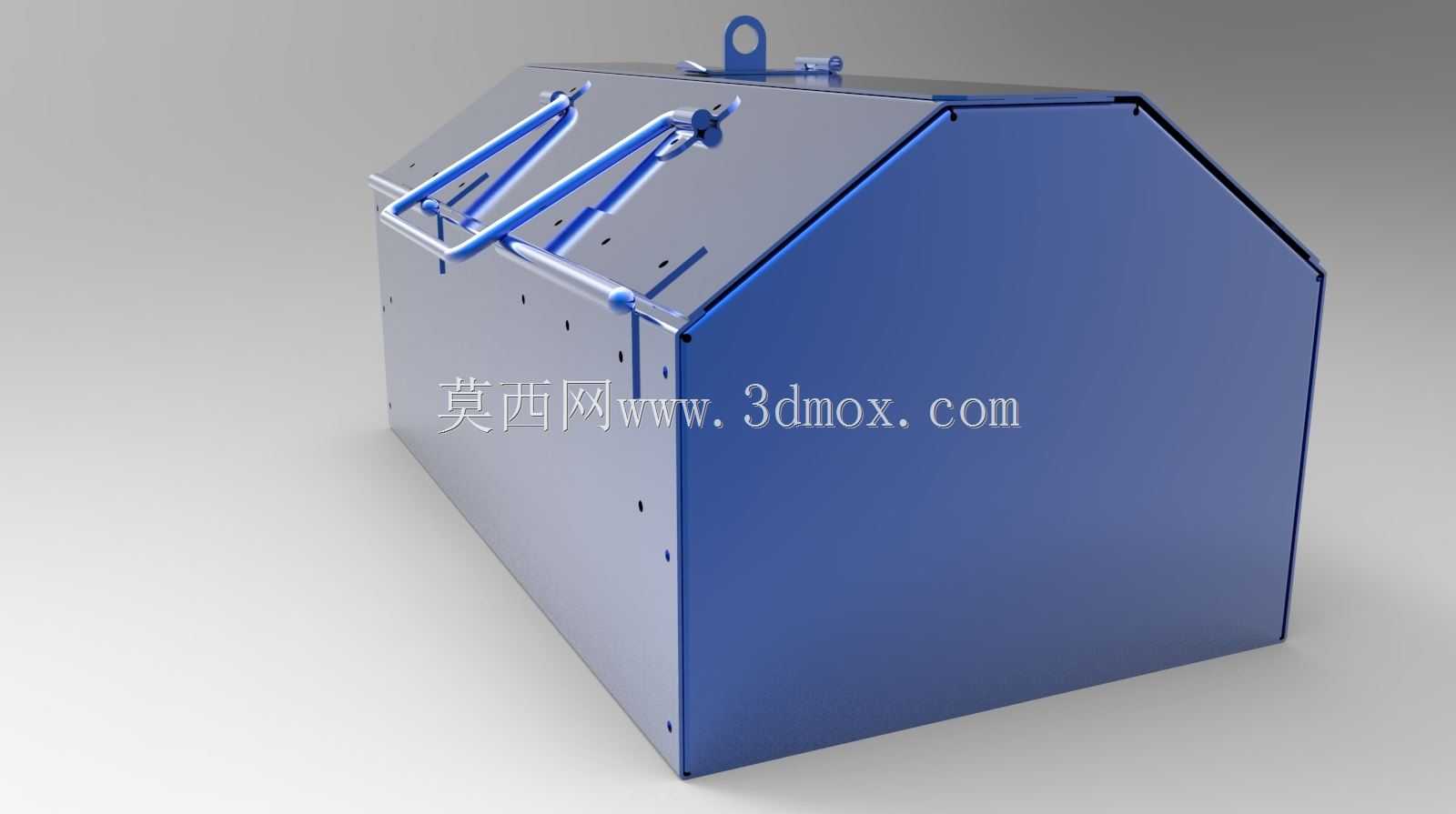

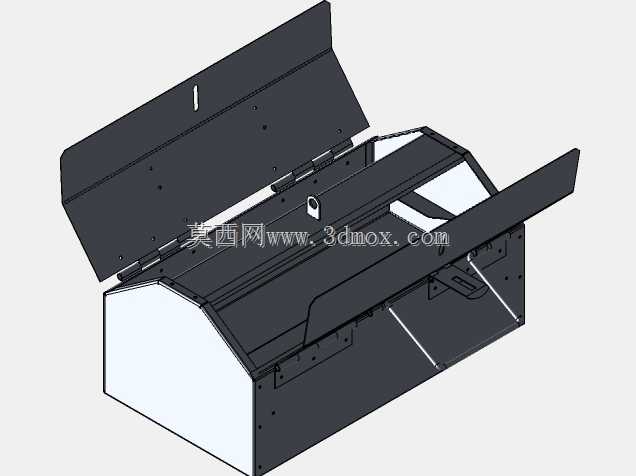

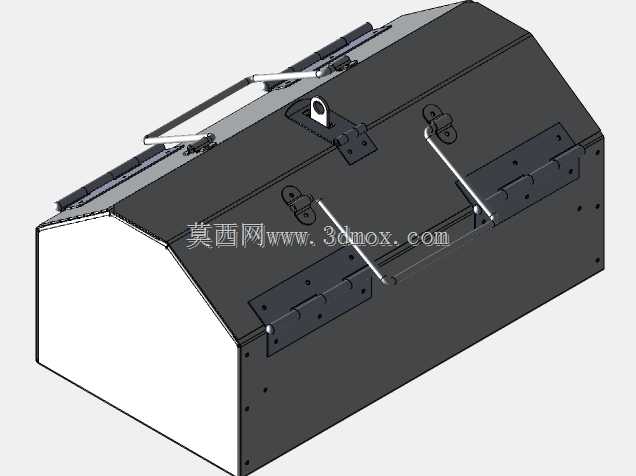

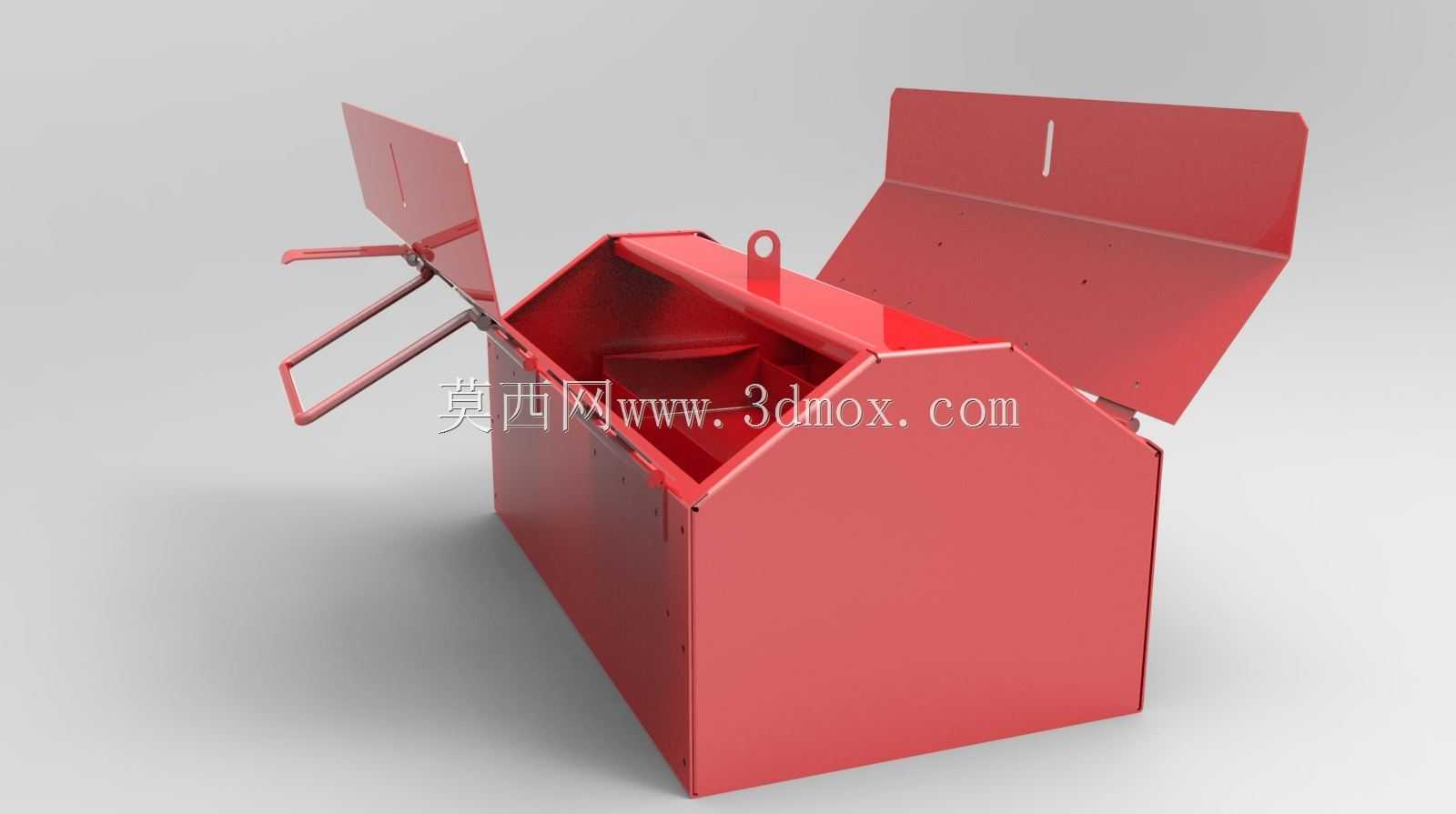

日常机加工车间、户外设备维保、家装施工场景里，零散的扳手、螺丝刀、卷尺、小型钻头等工具如果随意堆放，不仅找取耗时，还容易在搬运过程中磕碰损坏精密量具，这款双开式钣金手提箱就是针对这类零散工具收纳需求设计的存储载体。从结构功能来看，箱体采用双侧对开的上盖设计，相比传统单开工具箱，打开后内部储物格的暴露面积更大，拿取底层工具时无需翻挪上层物件，中间设置的独立提手直接与箱体主承重钣金件连接，避免提手脱落导致箱体摔落的问题，箱盖开合处的连杆支撑结构，能让箱盖在完全打开后保持固定角度，不会因为外力晃动突然闭合夹伤操作人员的手。设计初期先确定整体的安装边界，整体外形控制在成年人单手提携的舒适尺寸范围内，宽度不超过400mm，高度控制在250mm以内，空箱重量控制在3kg以内，保证单人长时间手提不会产生明显的负重感，箱体所有钣金折边处都做了压边处理，没有裸露的锋利切口，避免使用过程中划伤手部。建模过程先从钣金基体法兰开始绘制，先画出箱体底部的主承载板轮廓，预留出折边的折弯扣除量，钣金厚度选用1.2mm的冷轧钢板参数，依次绘制两侧箱盖的法兰特征，添加折弯边线时注意匹配实际钣金加工的折弯半径，避免出现加工干涉，之后绘制中间的提手安装座，将提手与箱体的连接孔位做同轴对齐，保证装配后提手转动顺畅无卡滞，再添加箱盖与箱体连接的铰链结构，以及支撑箱盖的连杆构件，最后对所有钣金件做渲染处理，模拟金属漆面的实际质感。实际生产中这类钣金工具箱可以通过激光切割下料、数控折弯、铆接铰链的工艺快速批量生产，内部可以根据存放工具的类型加装可调节的分隔板，适配不同尺寸的工具存储需求，不管是车间工位的定点工具存放，还是外出上门维修的工具携带，都能满足使用要求，箱体的钣金结构抗冲击性强，即使从1米左右的高度意外跌落，也不会出现箱体开裂的问题，相比塑料材质的工具箱，使用寿命能提升3倍以上。
