网球场粘土沙子混合搅拌设备结构设计

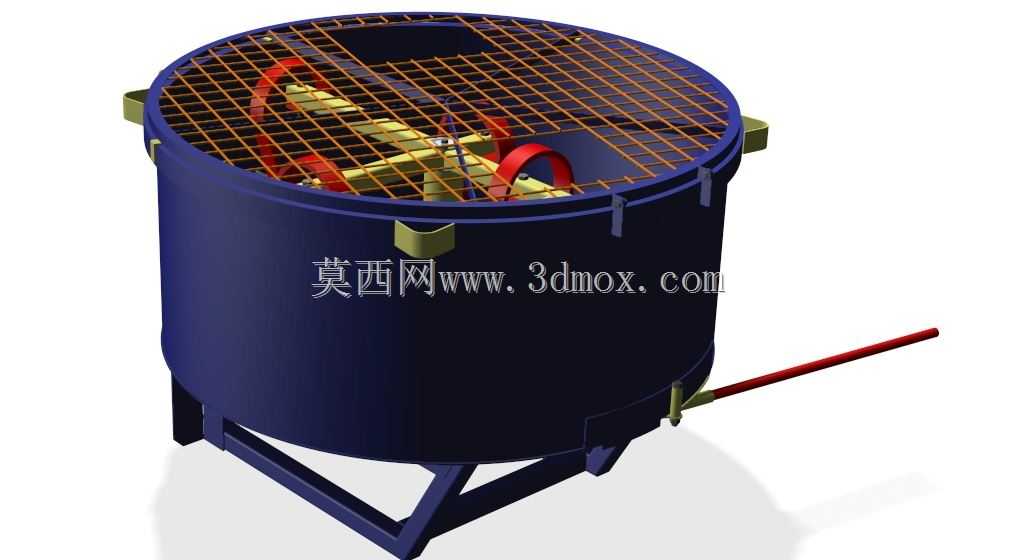

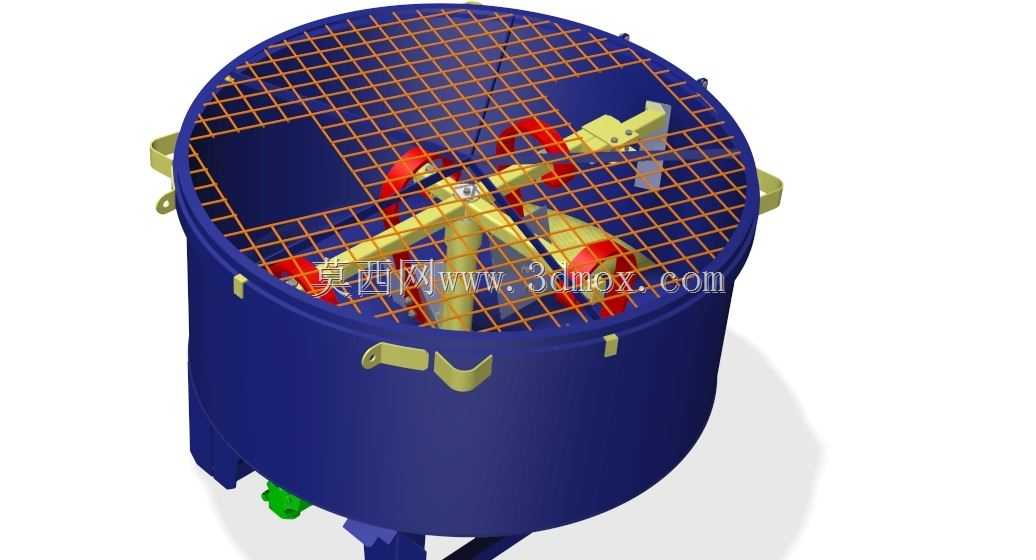

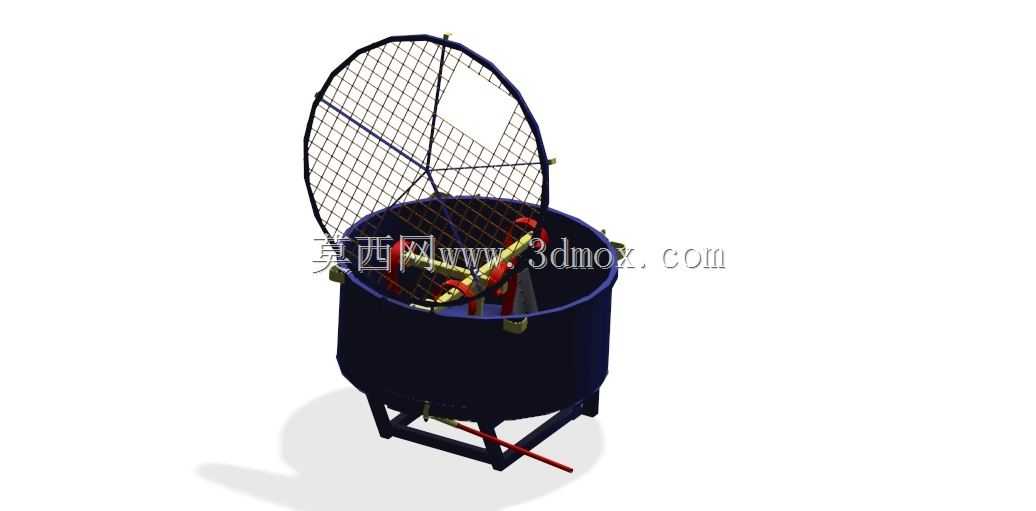

　　做网球场铺装施工的同行都清楚，红土场地的表层材料配比直接决定了场地的脚感、排水性能与使用寿命，这款立式搅拌设备就是专门针对粘土与沙子的混合工况开发的专用作业设备，区别于建筑工程用的大容量混凝土搅拌设备，它的搅拌转速、桨叶布局、筒体结构都完全适配运动场地铺装材料的混合需求。从结构设计逻辑来看，整体采用立式圆桶形筒体，底部设置三个支腿作为支撑结构，安装时只需要保证支腿落点的地面平整度误差控制在5mm以内，就能避免搅拌作业时出现的筒体晃动问题，筒体顶部覆盖带网格格栅的防护盖，格栅间隙控制在80mm，既能满足作业过程中随时补加物料的需求，又能防止大块异物落入搅拌腔，同时避免作业人员误触内部旋转部件，符合现场作业的安全防护要求。

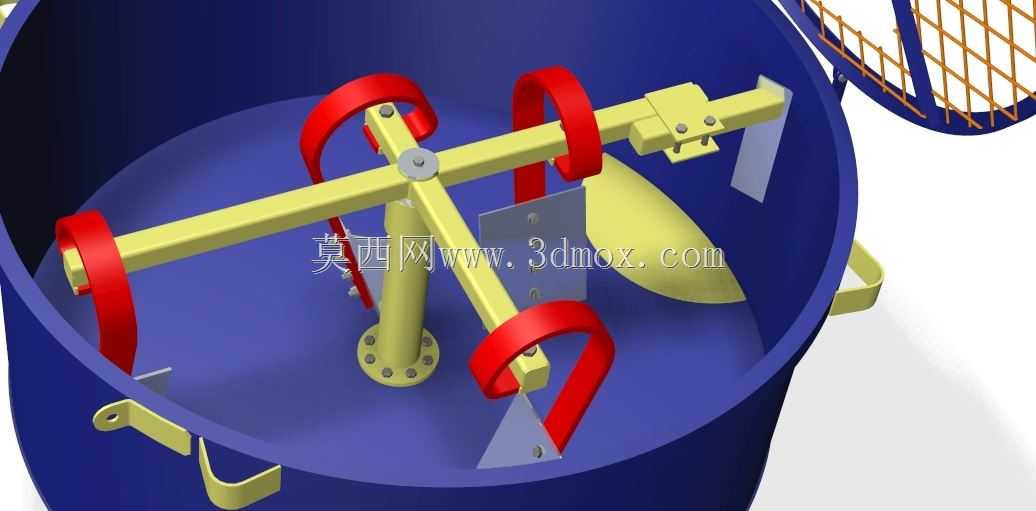

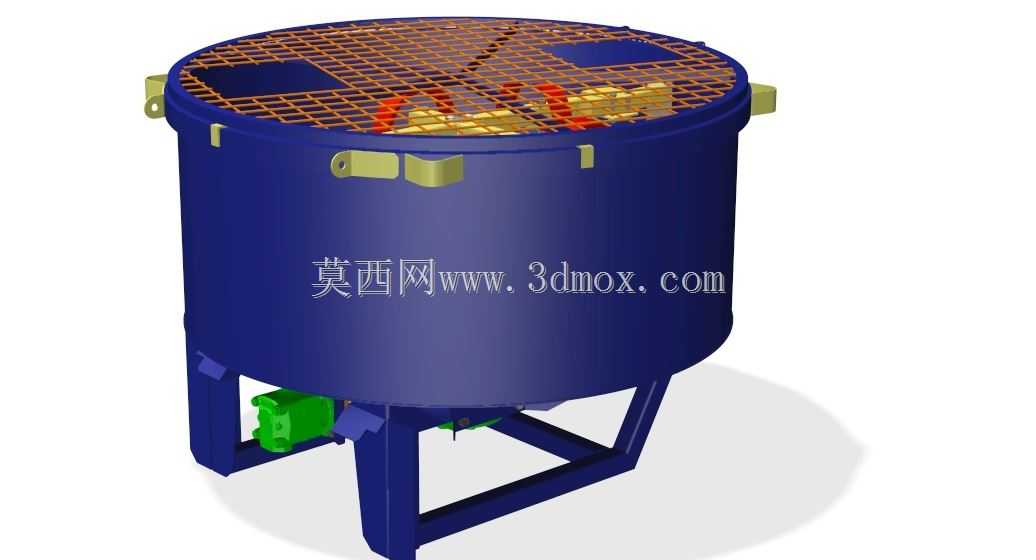

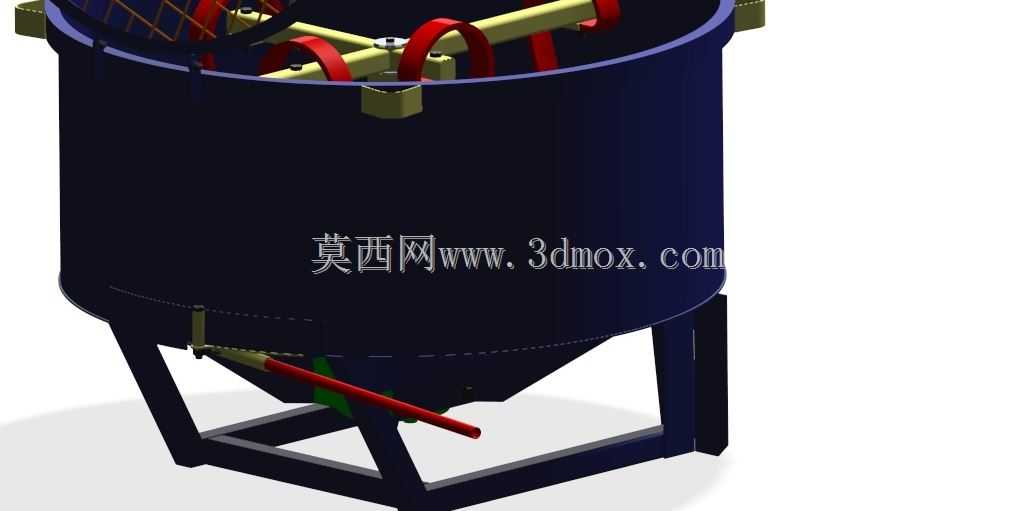

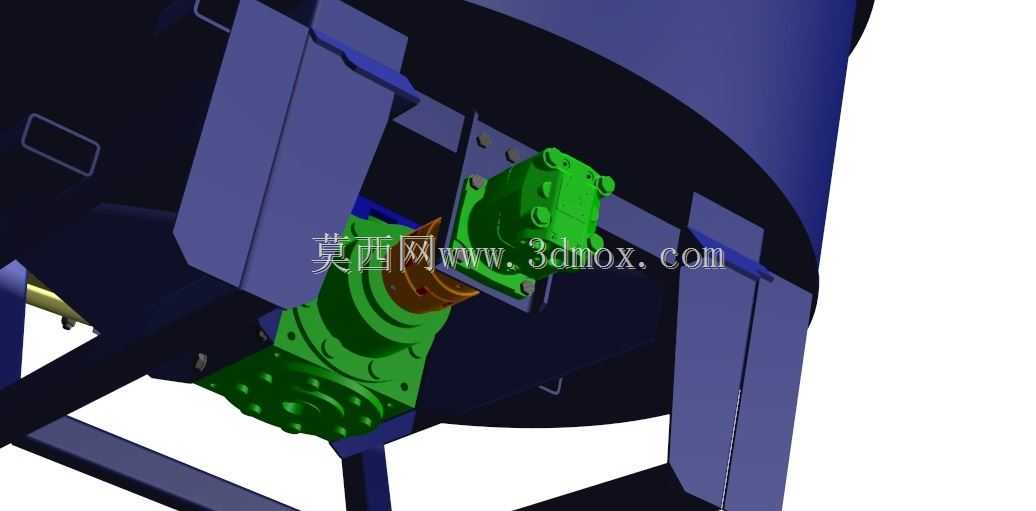

　　筒体侧面设置的三个吊耳结构，是为了方便设备转场时用起重设备整体吊装，毕竟网球场施工往往需要在场地不同点位就近搅拌物料，减少混合后物料的长距离转运，避免物料离析影响配比均匀度。底部设置的卸料口采用插板阀结构，搅拌完成后拉开插板就能依靠物料自重完成卸料，不需要额外配置卸料输送机构，简化了设备结构，也降低了现场维护的难度。内部的搅拌桨采用多组斜向叶片组合布局，主轴上的主桨叶负责将筒体底部的物料向上翻涌，侧方的辅助桨叶负责将筒壁附近的物料向中心推送，避免粘土粘附在筒壁形成搅拌死角，这种桨叶布局能让粘土和沙子在3-5分钟内达到均匀混合状态，混合后的物料颗粒均匀度能满足红土网球场的表层铺设要求，不会出现局部粘土结块或者沙子聚团的问题。

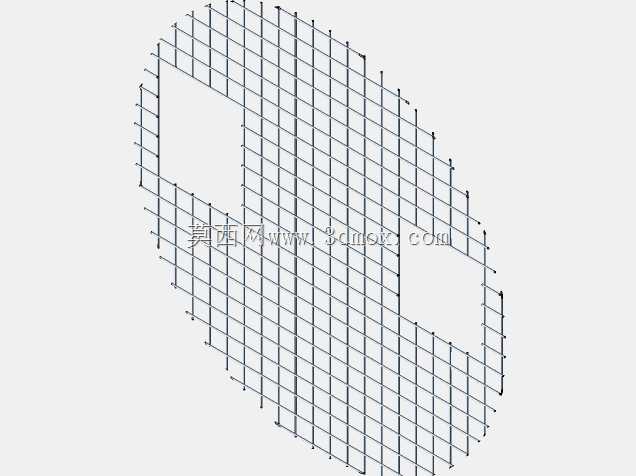

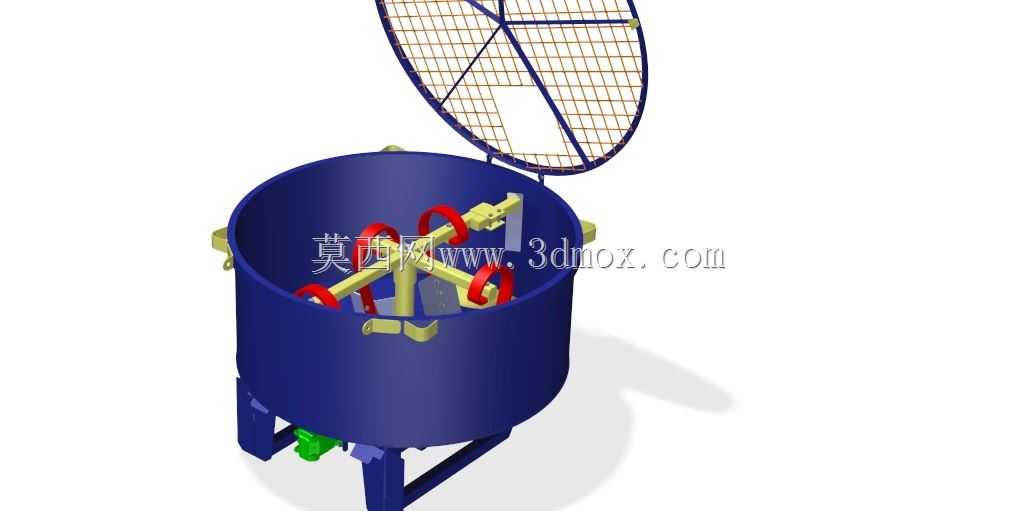

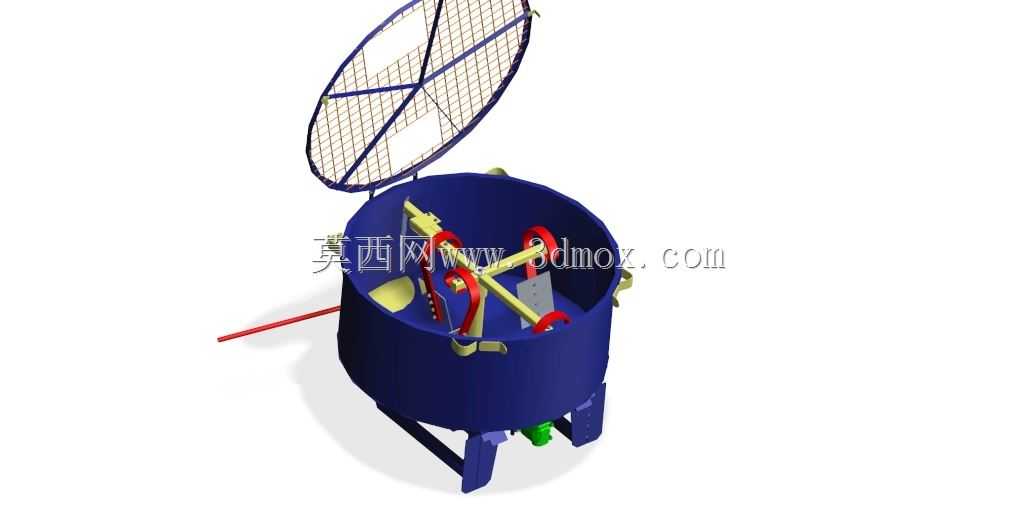

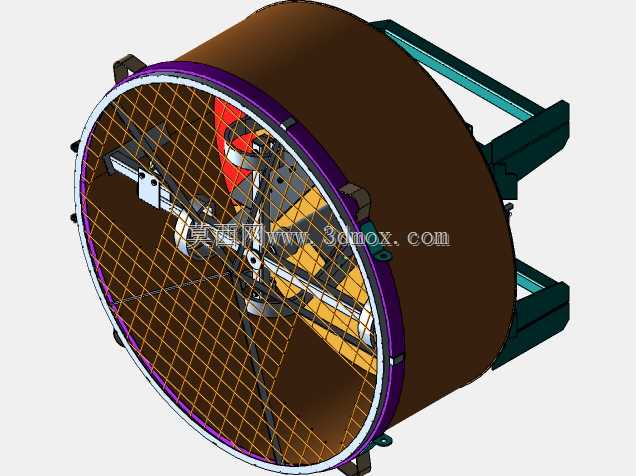

　　在三维建模过程中，首先需要确定筒体的公称容积，根据单次搅拌0.8立方物料的作业需求，先绘制筒体的回转轮廓，拉伸生成筒体的薄壁结构，提前预留好支腿焊接位、吊耳安装位、卸料口的开孔位置，避免后续装配出现干涉。之后绘制搅拌主轴的结构，根据搅拌扭矩计算结果确定主轴直径，再依次绘制主桨叶、辅助桨叶的轮廓，通过装配约束将桨叶固定在主轴对应的安装角度上，这里要注意每片桨叶的安装倾角统一设置为15度，保证物料翻涌的方向一致。顶部的防护格栅采用矩形钢条阵列生成，格栅的边框与筒体上沿采用卡扣式连接，方便后期打开格栅清理搅拌腔内部。建模完成后需要做运动仿真验证，模拟主轴额定转速下的桨叶运动轨迹，确认桨叶与筒壁、防护格栅之间的安全间隙不小于20mm，避免运转过程中出现部件碰撞。最后还要做支腿的静力学仿真，验证满负荷搅拌状态下支腿的结构强度，保证设备作业时的结构稳定性。
