0.5立方不锈钢立式混合搅拌罐体结构

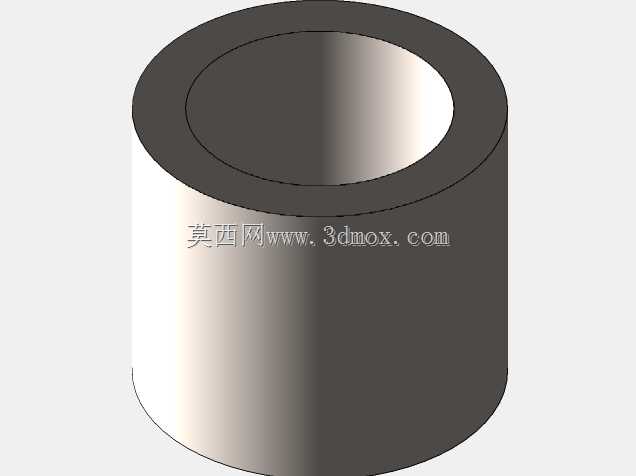

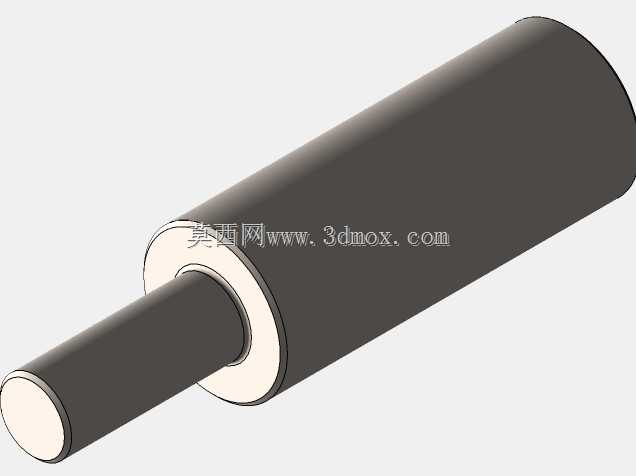

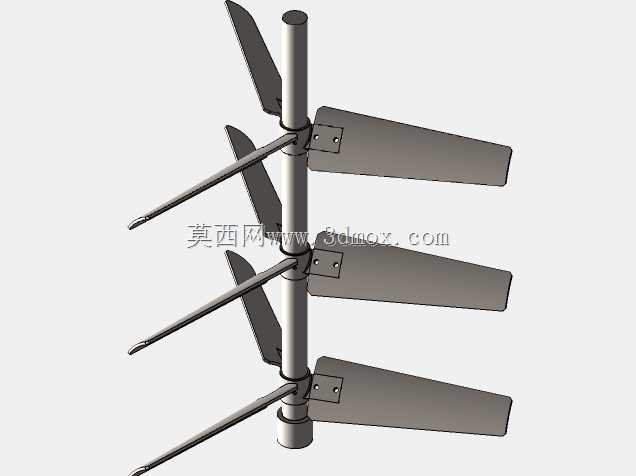

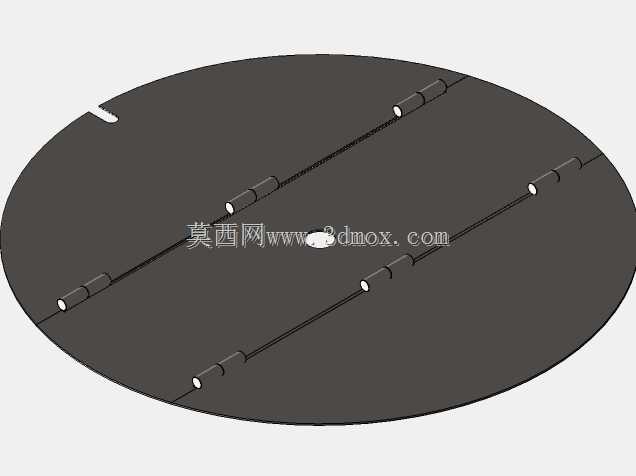

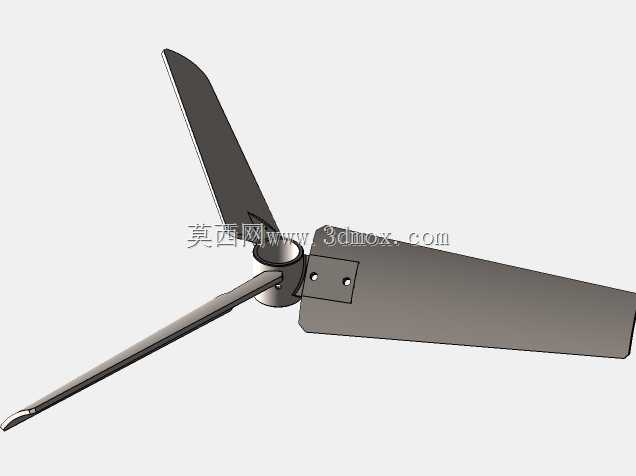

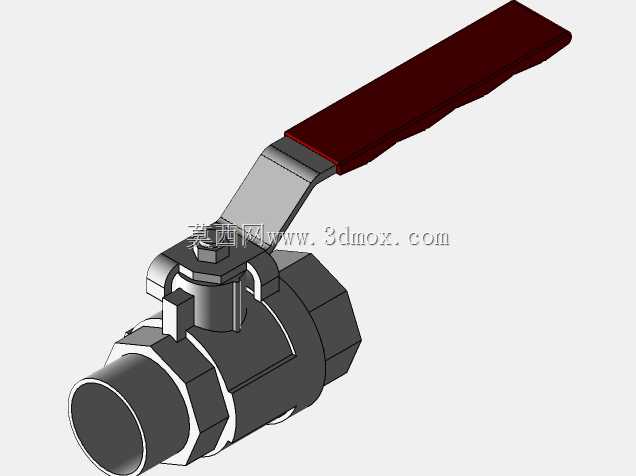

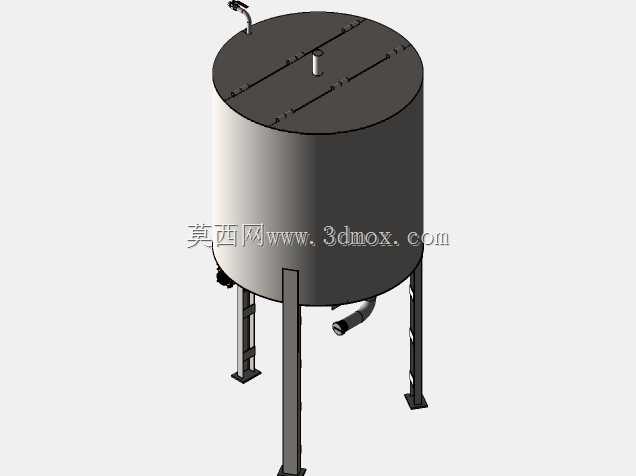

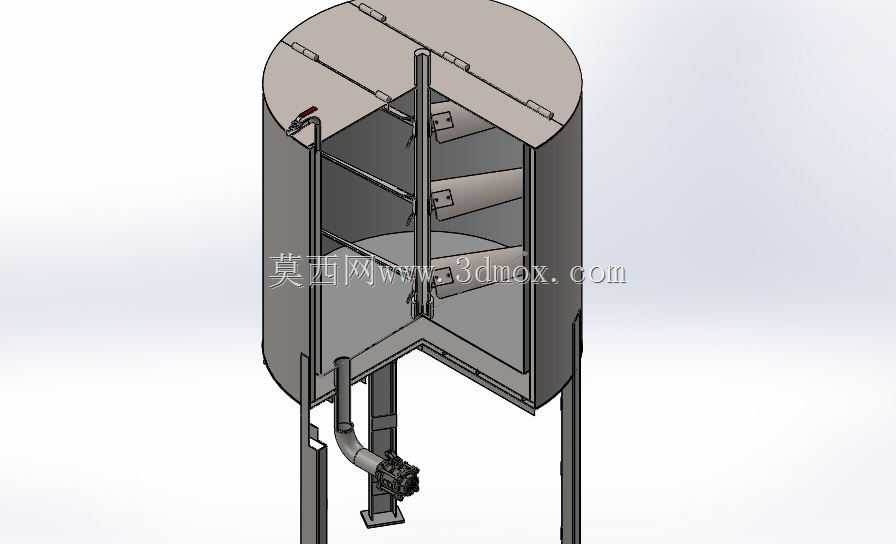

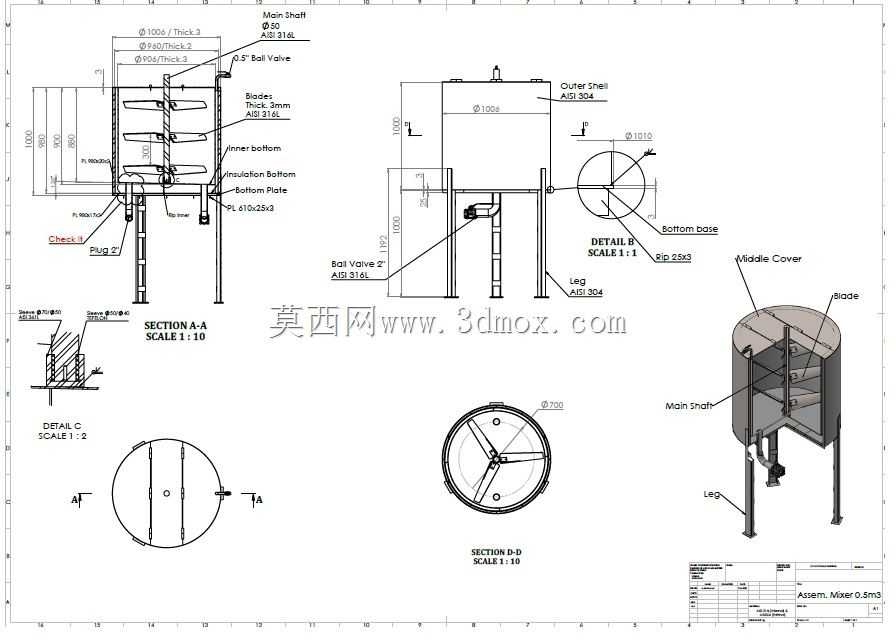

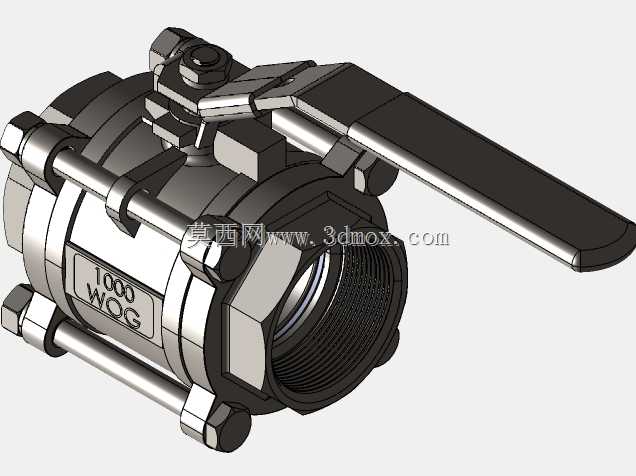

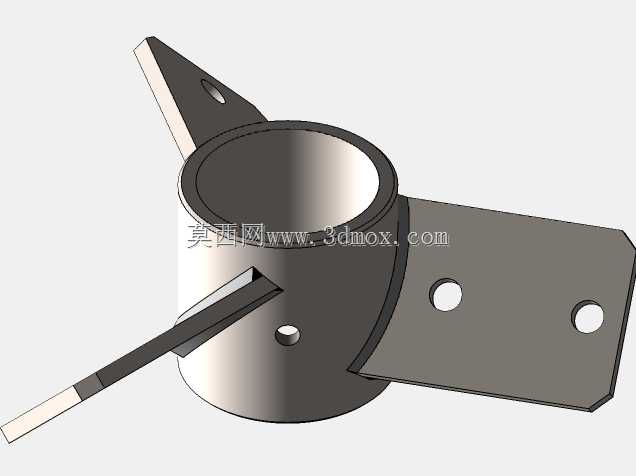

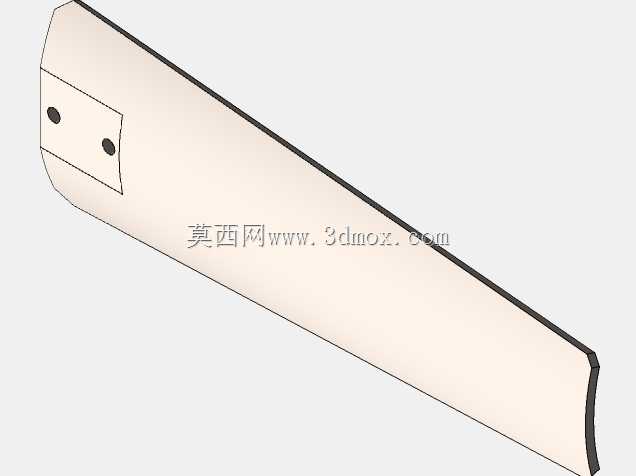

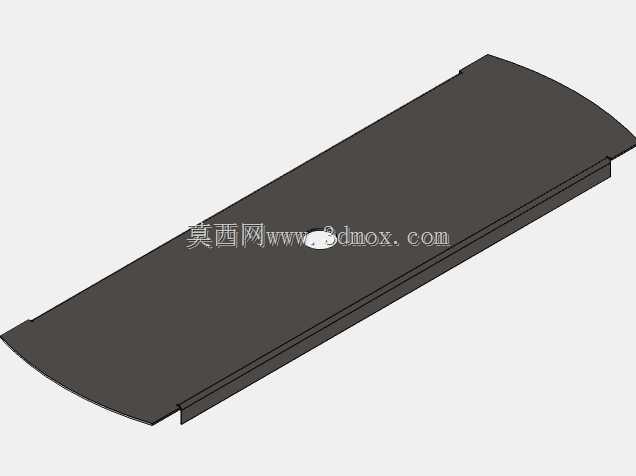

这款0.5立方容积的立式混合罐体，主要面向中小批量液固、液液物料的混配作业场景，常见于精细化工配料、食品辅料预混、水处理药剂调配等生产环节，可作为生产线前端的物料预混单元，也可独立完成小批次物料的均质混合工序。从结构设计来看，罐体采用立式圆柱形态搭配锥底下料结构，锥角角度经过物料流动性校核，可避免易粘附物料在罐底堆积残留，减少批次间的物料交叉污染，同时锥底侧置的出料接口搭配阀门组件，可实现混合完成后物料的顺畅排空，无需额外人工清理罐底余料。罐内设置的多层搅拌桨叶采用错位排布方式，不同层桨叶的倾角存在差异，上层桨叶侧重打破物料表层结壳、带动上层液流向下循环，中层桨叶负责径向流场构建，避免罐壁附近出现混合死区，下层桨叶贴合锥底轮廓设计，可将沉积在锥底的重质物料向上推送，配合中心搅拌轴的传动结构，可在较低转速下实现罐内全容积范围的流场覆盖，减少局部混合不均的问题。罐体顶部采用分块式快开人孔结构，人孔盖板搭配铰链与快开紧固件，日常检修、清理罐内构件时无需完全拆卸盖板，单人即可完成开合操作，同时顶部预留的多个接口可根据实际工艺需求加装进料管、液位检测件、温度探头等附属配件，适配不同工艺的参数监测需求。罐体支撑采用三支腿式钢结构支架，支架与罐体侧壁的连接位置经过载荷校核，可承受满罐物料的总重量同时避免运行时的晃动，支架支脚底部预留地脚安装孔，可直接通过膨胀螺栓固定在混凝土地面或钢制操作平台上，安装时需保证罐体垂直度偏差不超过千分之一，避免搅拌轴长期偏载运行导致密封件磨损加速。从设计思路上，整个罐体优先考虑易清洁、易维护的使用需求，所有内壁转角位置均做圆弧过渡处理，无卫生死角，符合常规工业物料混合的清洁要求，不锈钢材质的罐体本体可适配多数弱酸碱、常规水性物料的混合需求，无需额外做内衬防腐处理，降低了设备的制造成本与后期维护成本。
