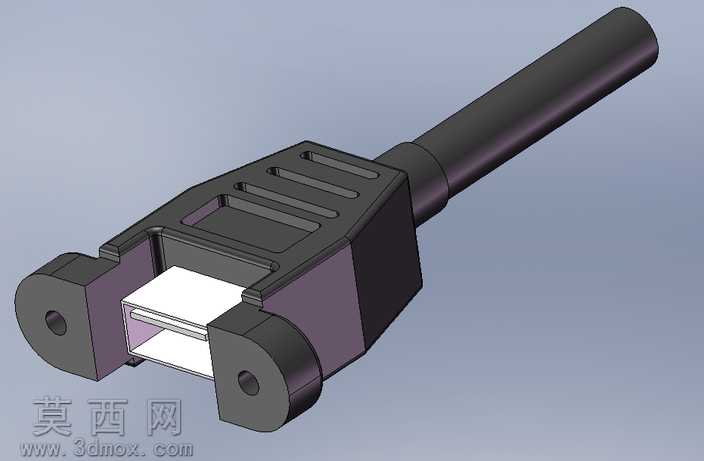

带固定耳USB接口连接线三维结构设计

本作品为带双侧固定安装耳的USB接口连接线三维建模作品，建模过程依托参数化三维设计软件完成，整体建模遵循实际工业产品的尺寸规范与装配逻辑，完整还原了该类USB线缆的结构细节。建模阶段首先完成公头USB接口金属接触端子的结构绘制，严格遵循标准USB公头的引脚间距、接触片厚度与插拔导向尺寸，确保接口部分的结构符合通用USB接口的互换性要求；随后完成接口内部绝缘塑胶基座的建模，精准还原基座的卡槽结构，实现金属端子与塑胶基座的装配限位，保证端子在基座内的位置精度，避免插拔过程中出现端子偏移的问题。接口外部的塑胶外壳建模充分考虑实际产品的结构强度需求，外壳两侧设计带安装孔的固定耳，安装孔位置与尺寸适配常规面板固定螺丝规格，可实现线缆接口在设备面板上的稳固安装，避免长期插拔导致接口松动脱落；外壳表面设计多道平行的加强筋结构，既提升外壳的抗弯折、抗挤压结构强度，也还原了量产产品的外观细节特征。线缆部分采用柔性体建模逻辑，还原线缆外被的圆柱形态，在线缆与接口外壳的衔接位置设计阶梯式的应力释放结构，模拟实际产品中线缆弯折时的应力分散效果，避免线缆根部因反复弯折出现外被破裂、内线断裂的问题。材质渲染阶段针对不同部件匹配对应材质属性：金属接触端子赋予高反光金属材质，模拟镀镍接触片的金属光泽与表面质感；绝缘基座与外壳赋予哑光硬质塑胶材质，调整材质的粗糙度与漫反射参数，还原黑色工程塑胶的哑光质感；线缆外被赋予带轻微柔性质感的橡胶材质，调整材质的反光度与凹凸纹理，模拟PVC线缆外被的细腻表面质感。整体建模过程采用自下而上的装配设计思路，各部件之间保留合理的装配间隙与限位结构，既保证结构展示的清晰度，也符合实际产品的生产装配逻辑，可用于电子配件结构展示、线缆组件教学演示、产品装配模拟等场景。
