船用法兰连接式直通安全阀结构设计

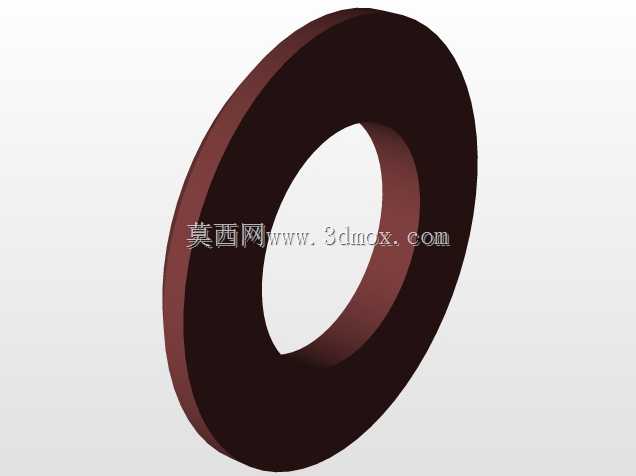

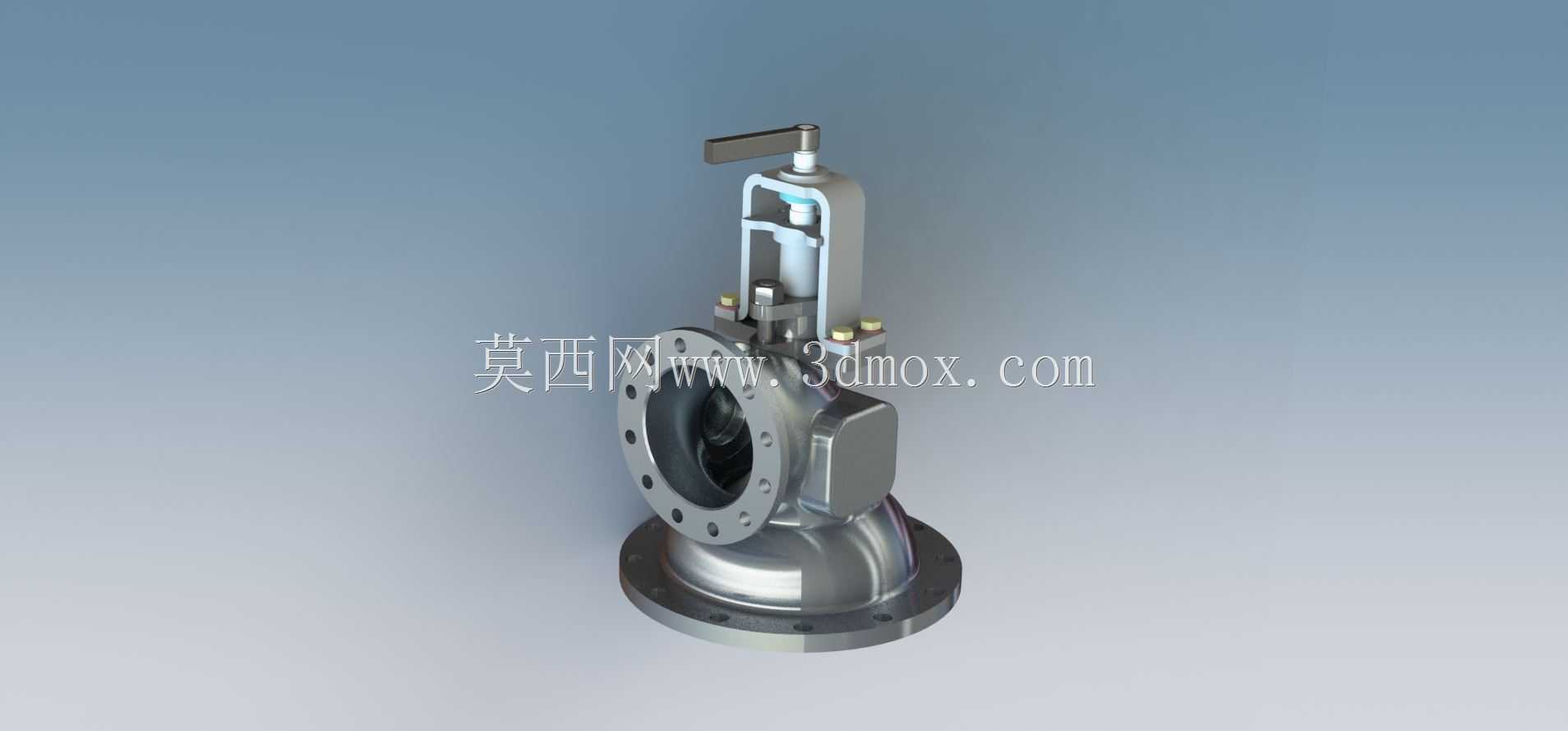

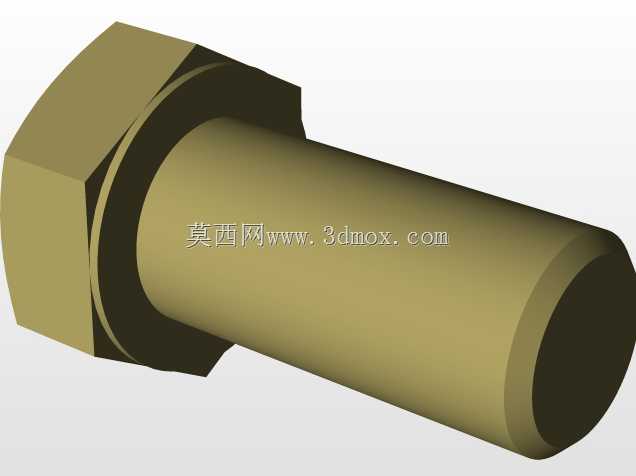

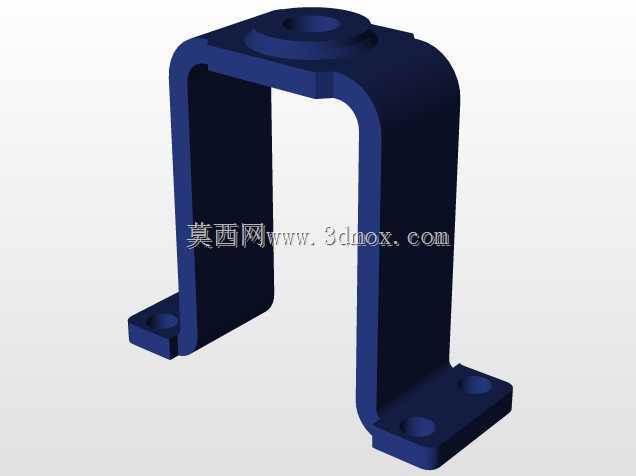

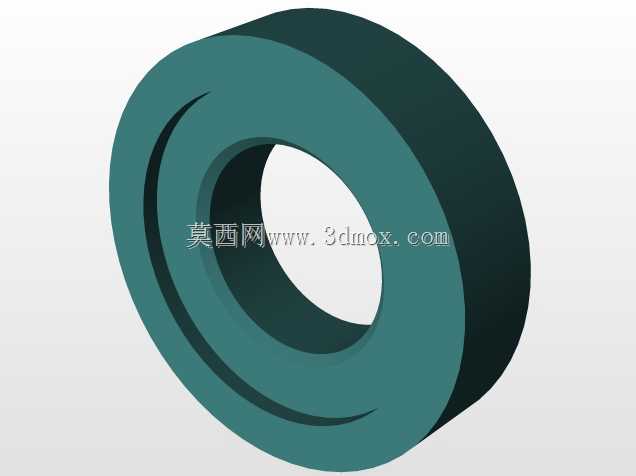

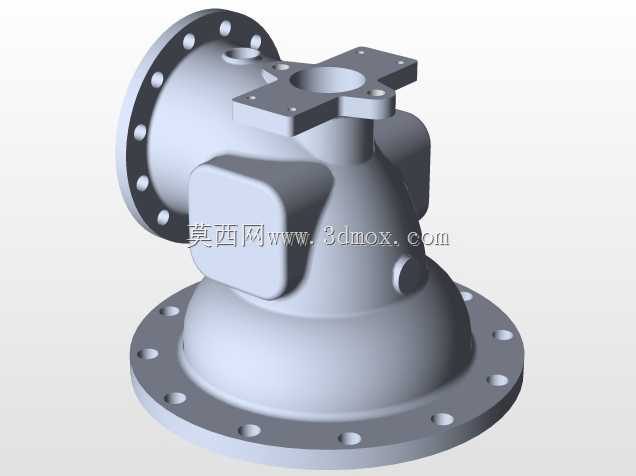

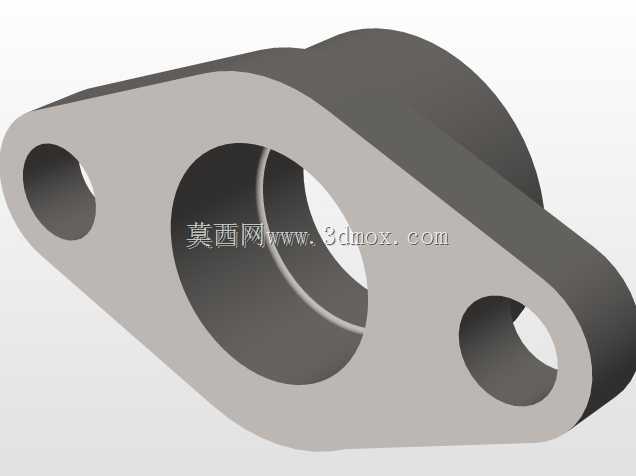

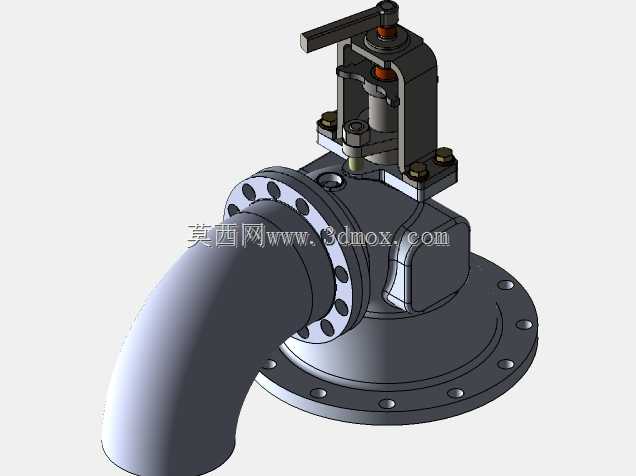

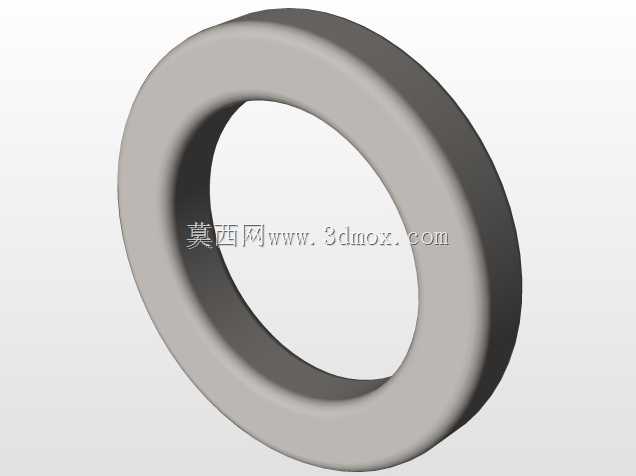

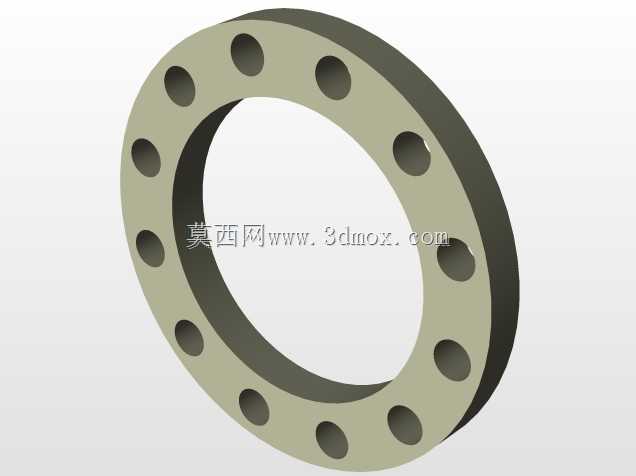

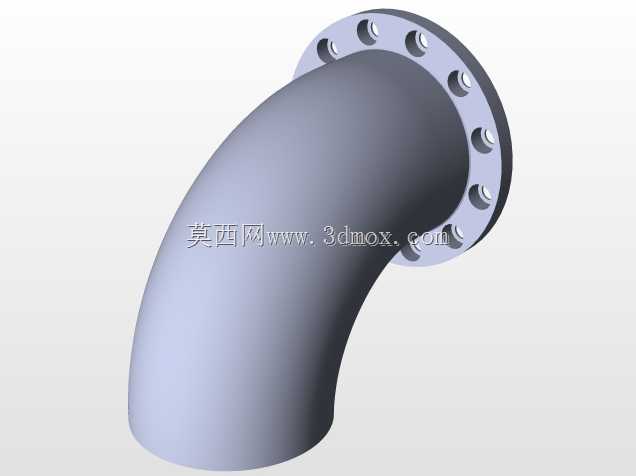

这款船用直通式安全阀主要应用于船舶管路系统的压力保护场景，在船舶压载水系统、燃油输送管路、蒸汽辅助管路中都能见到这类结构的身影，核心作用是在管路内部介质压力超过设定阈值时自动开启泄放，待压力回落至安全区间后自动回座密封，避免管路超压引发密封失效、管路爆裂甚至船舶安全事故。从结构特性来看，该阀采用法兰连接形式，底部法兰与侧部法兰分别对接主管道与泄放支路，顶部设置手动操作杆可实现手动泄压校验，方便运维人员在船舶停航检修时验证阀瓣启闭灵活性，避免长期卡阻导致功能失效。阀体内腔流道做了圆弧过渡处理，能减少介质泄放时的紊流冲击，降低启闭过程中的振动与噪音，适配船舶航行时存在持续振动的工况环境。建模阶段先从安装边界入手，先确定底部法兰的螺栓孔分布圆直径、法兰密封面凸台尺寸，再匹配侧部泄放法兰的中心高度，确保安装时能与现有管路法兰精准对位，不会出现安装干涉。之后绘制阀体外轮廓的旋转截面，通过旋转特征生成主体基体，再切除出内部流道与阀瓣安装腔，依次添加阀瓣、阀杆、弹簧调节组件、顶部操作支架的零件结构，装配时重点校验阀瓣与阀座密封面的同轴度，保证回座时密封面能完全贴合无偏斜。建模过程中对弹簧组件做了简化等效处理，保留弹簧的安装定位尺寸与预压调节行程，既满足结构展示与装配校验需求，也能清晰呈现压力调节的工作逻辑。整个结构的安装尺寸充分考虑船舶管路的紧凑布局需求，阀体整体高度控制在常规船用阀门的安装空间范围内，侧部泄放口的朝向可根据实际管路走向调整法兰安装角度，适配不同船舱的管路排布条件。
