远洋自卸货散货船整体结构三维设计

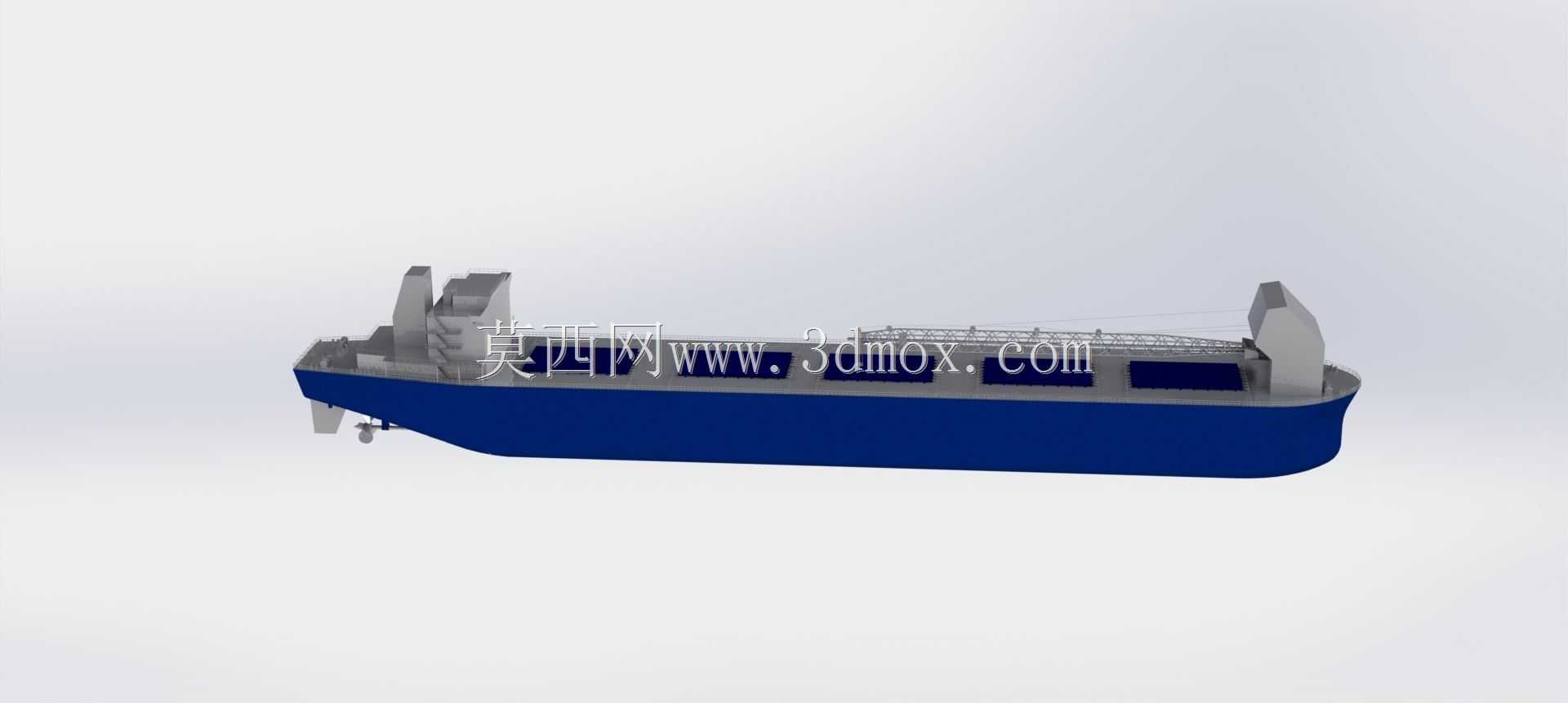

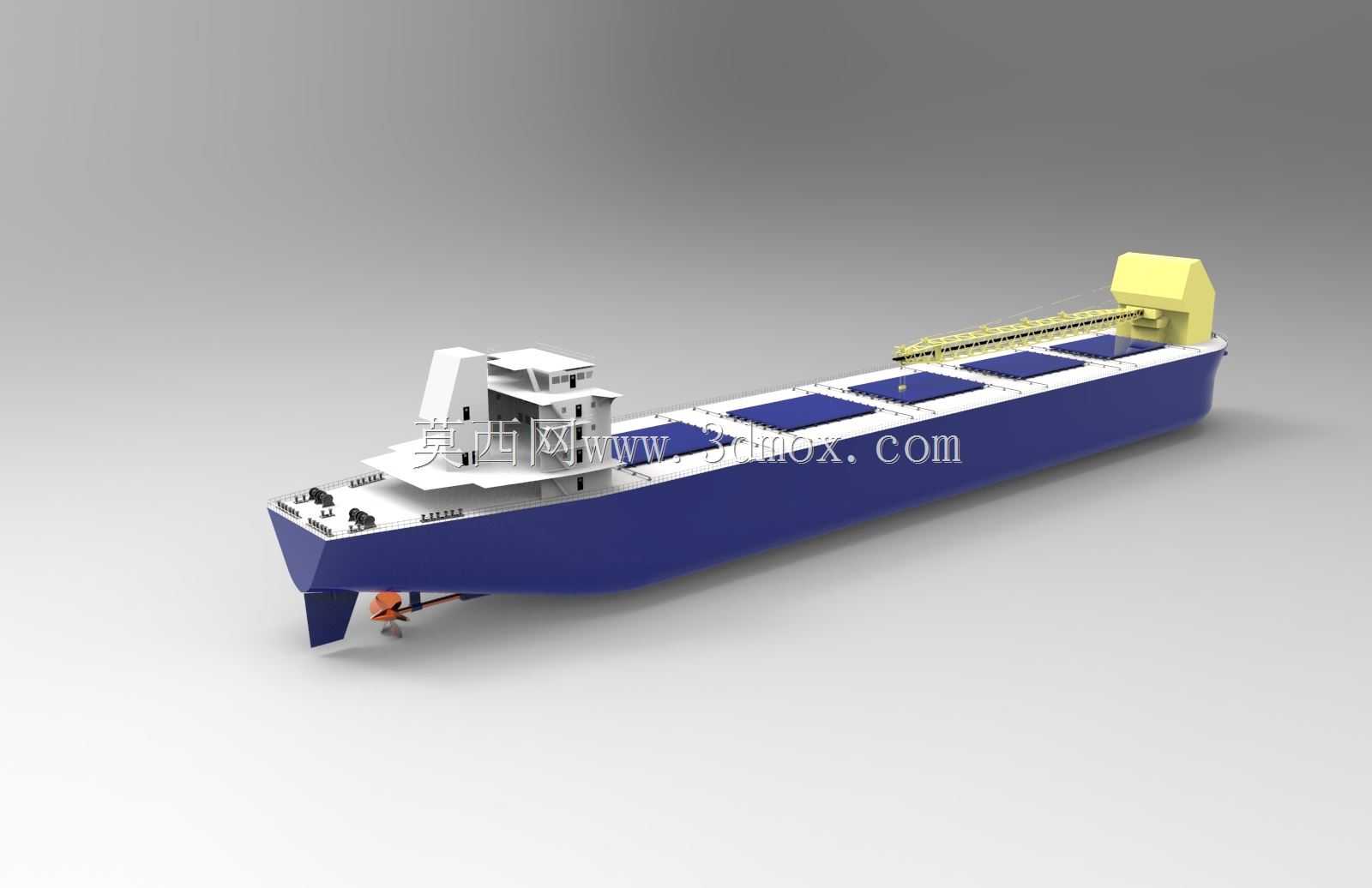

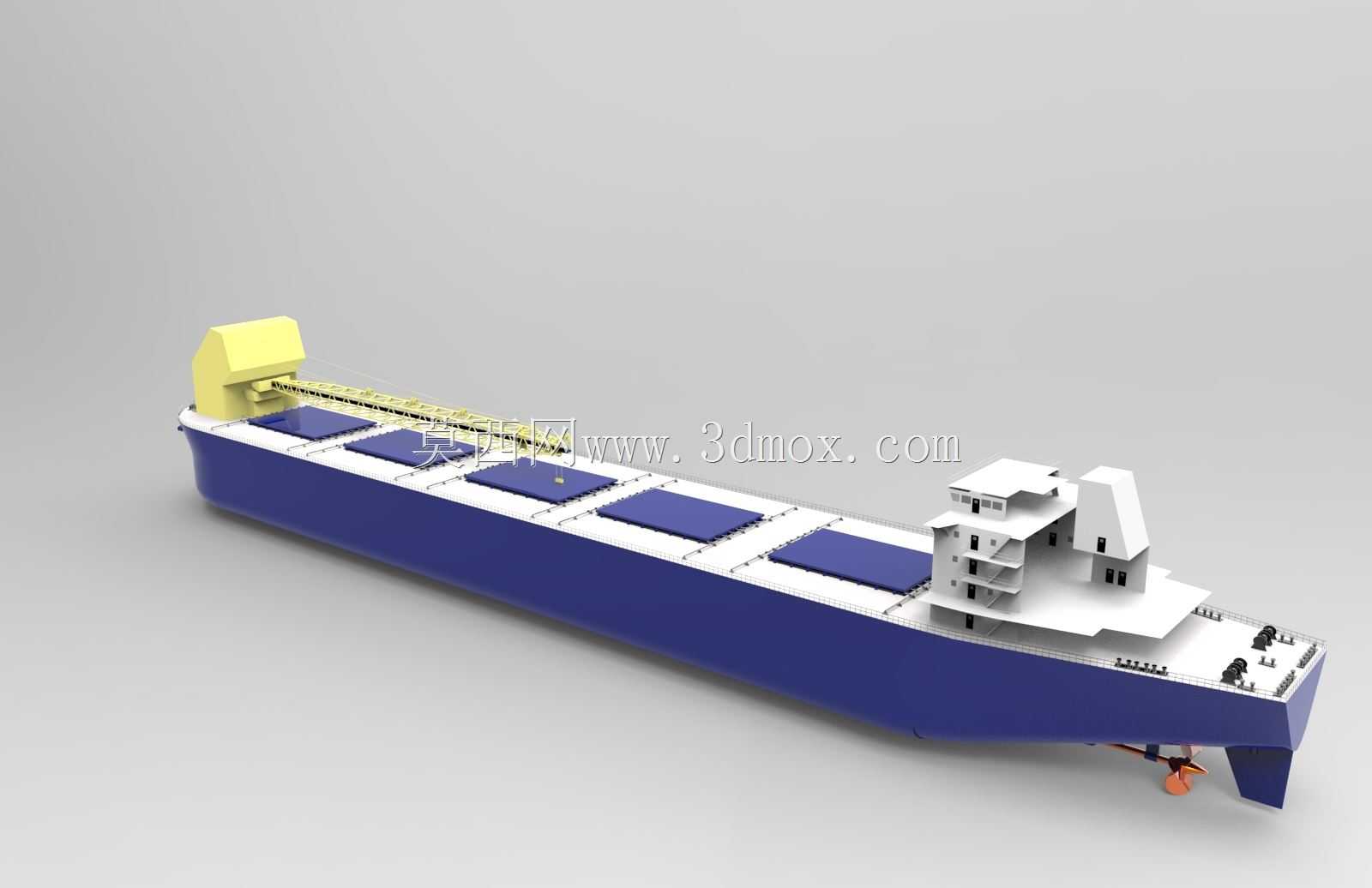

在沿海及远洋大宗散货运输场景中，带自卸功能的散货船是港口间煤炭、矿石、粮食等散料转运的核心载具，无需依赖码头大型岸桥卸料设备，可在缺乏专用装卸设施的码头完成自主卸货作业，大幅降低散货中转的码头硬件依赖，适配中小港口、临时作业点的散料运输需求。本次设计的自卸散货船，从船体线型到上部功能模块均做了完整的结构还原，建模过程中先从船体型线入手，先绘制各站位的横剖线、纵剖线与水线，通过曲面放样生成光顺的船体外壳，重点校验了球鼻艏的线型曲率，兼顾航行减阻与压载舱的布置空间，船艉部分预留了螺旋桨与舵系的安装空腔，匹配常规远洋散货船的动力系统安装边界。主甲板区域沿船长方向布置了五个独立货舱，舱口盖采用滑移式结构设计，货舱底部设置纵向输送通道，配套船艉部的悬臂式卸料输送臂，可将舱内散料直接输送至码头堆场或接驳驳船，整套自卸系统的输送倾角、臂架伸缩行程均参考现役同吨位自卸船的作业参数做了适配，避免卸料过程中出现散料撒漏或输送卡滞问题。上层建筑布置在船艏区域，包含驾驶室、船员生活舱与设备机舱的上层结构，视野覆盖全船甲板与卸料作业区域，满足航行操控与卸料作业的观察需求，烟囱与通风口的位置避开了卸料臂的作业回转范围，防止作业干涉。建模过程中先完成主船体的实体分割，划分出压载水舱、燃油舱、货舱、机舱等核心舱室的空间边界，再逐一添加甲板设备、系泊桩、救生设施、导航设备等细节结构，所有外露构件的安装位置均符合船舶建造的规范要求，相邻构件的连接间隙、安装基准都做了对齐处理，可直接用于船舶方案展示、结构教学演示或后续的有限元分析前处理模型基础。
