带翼式水下作业遥控潜水器结构设计

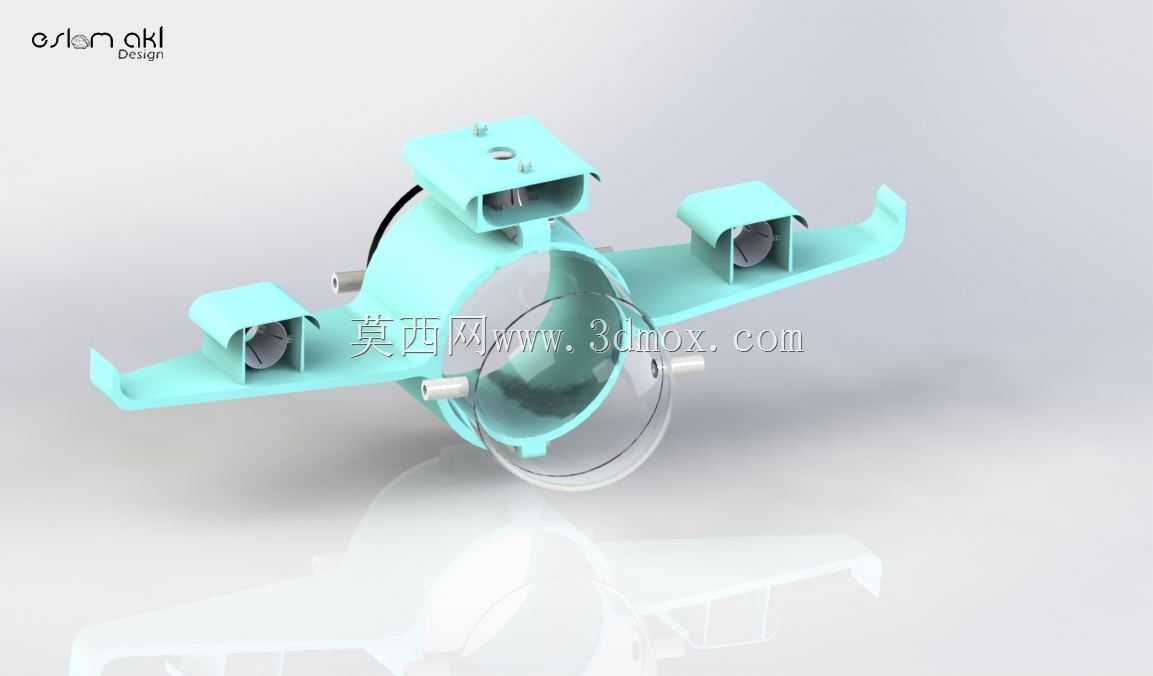

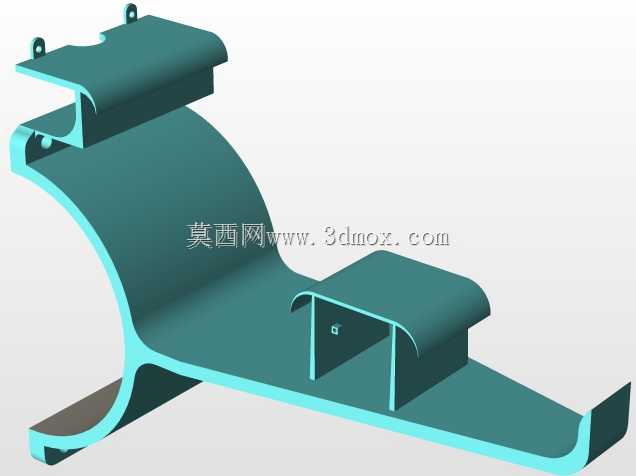

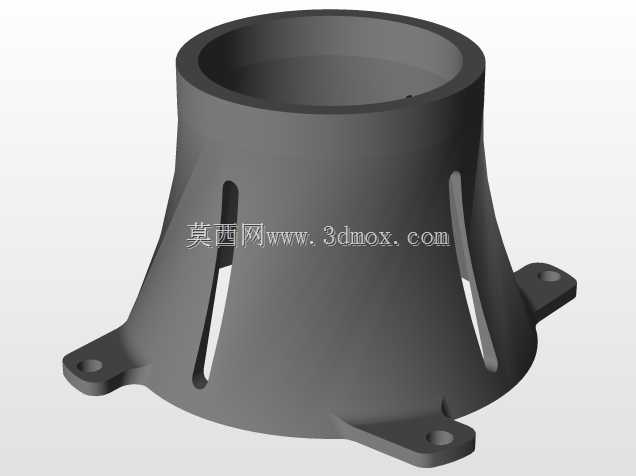

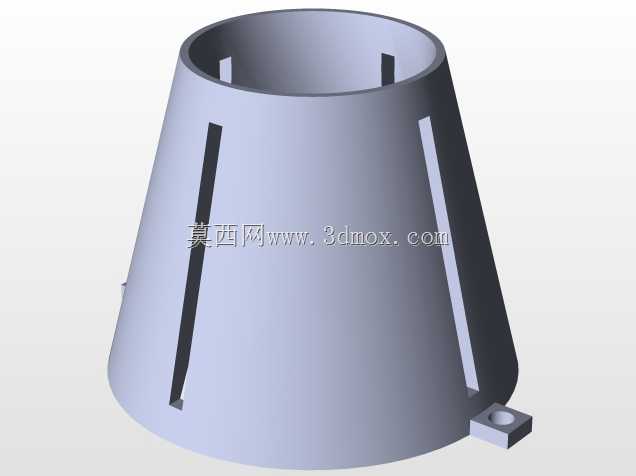

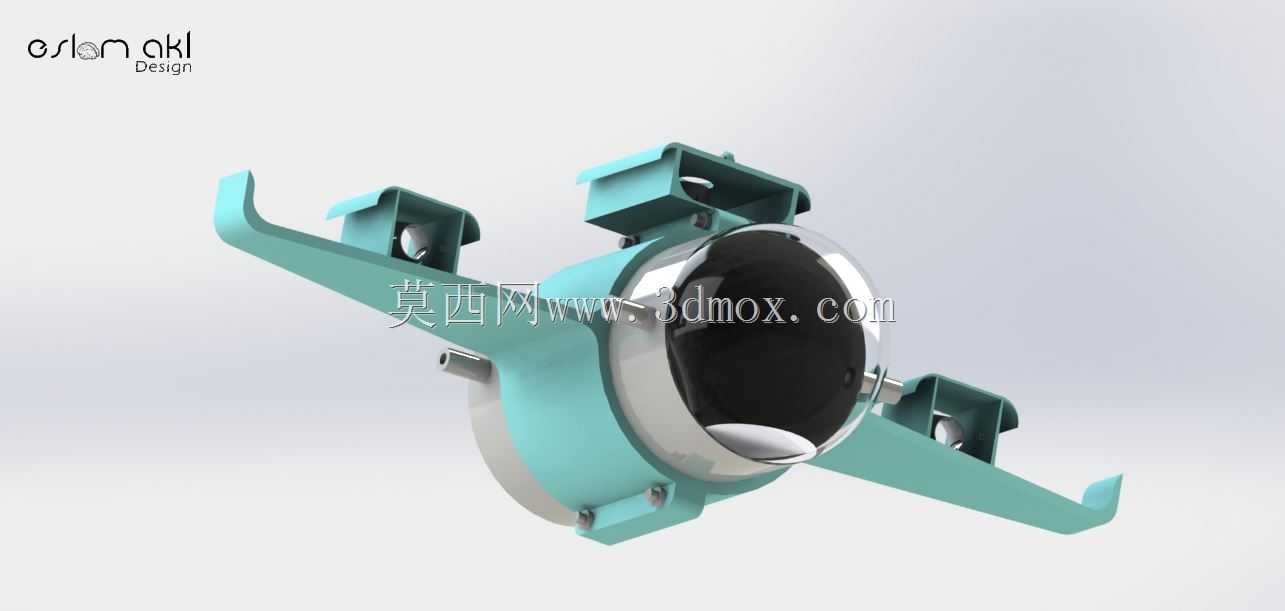

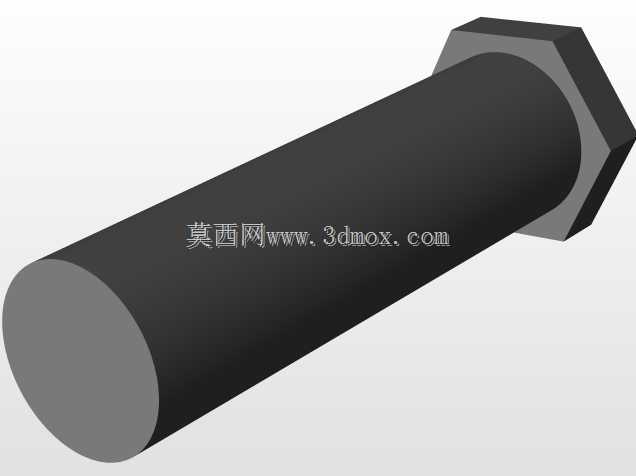

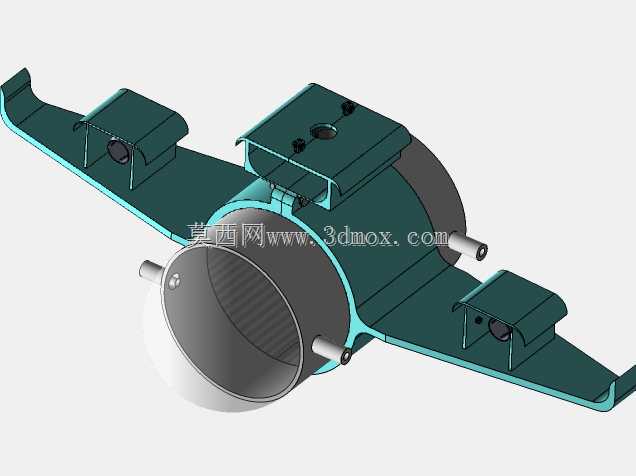

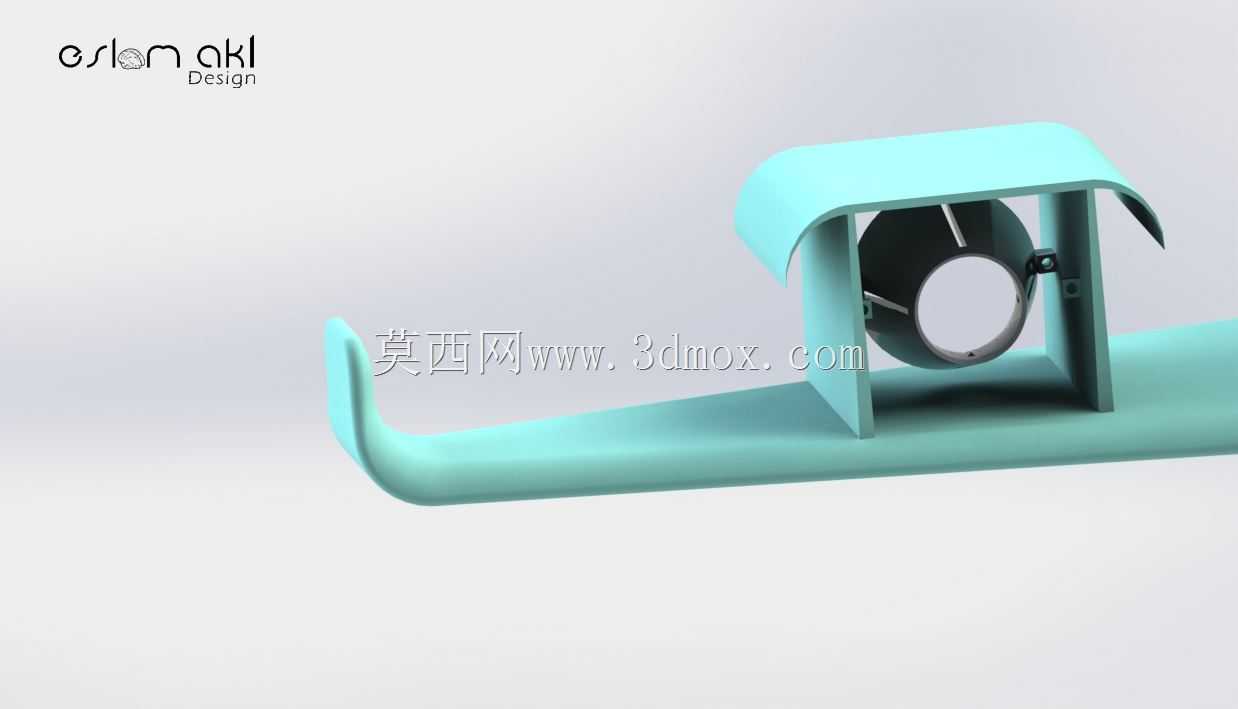

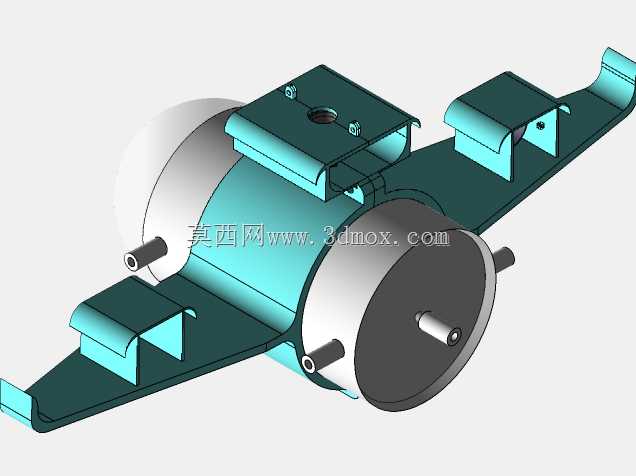

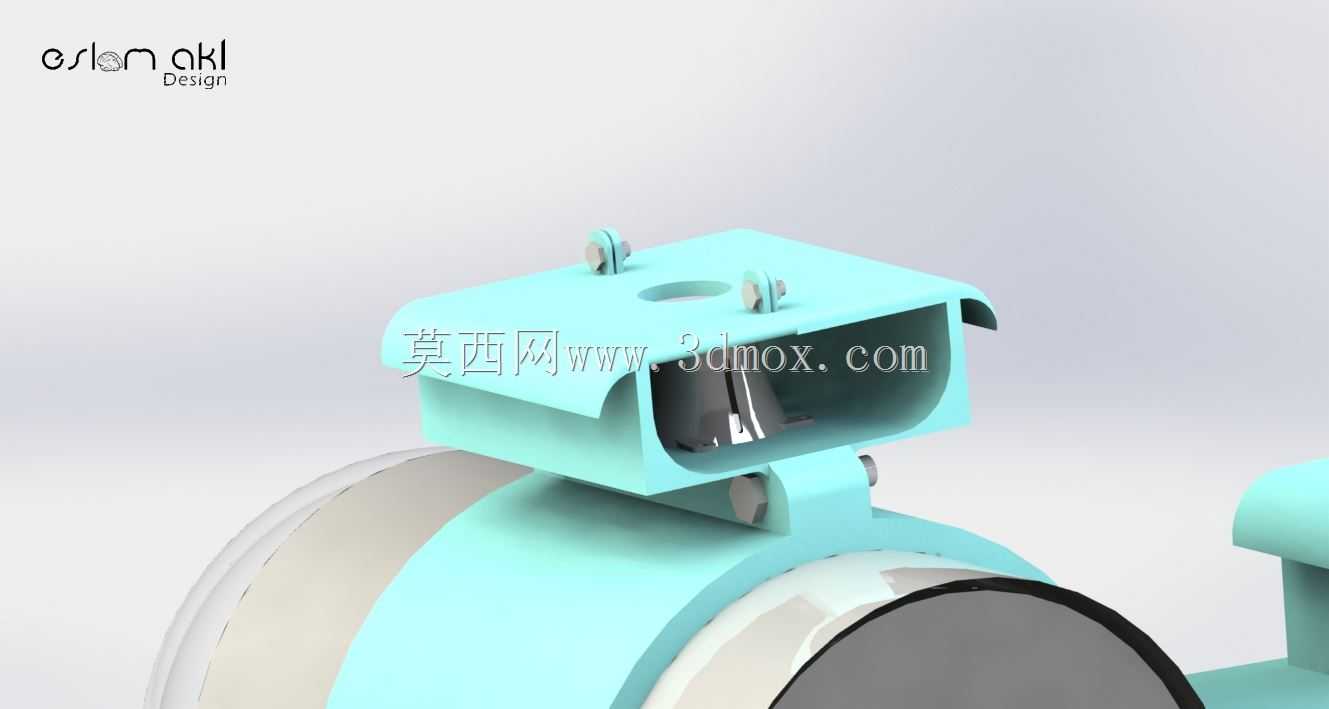

这款水下遥控潜水器的设计，最初是针对近岸浅水区的特种作业需求展开，比如水下管线巡检、坝体结构探查、小型水下取样这类不需要大型ROV进场的场景，整体结构围绕水下低阻航行、多姿态稳定控制来做布局，没有采用传统框架式ROV的方正结构，而是借鉴了水下滑翔机的翼型升力思路，把主舱体和两侧翼面做一体化成型设计，减少水下航行时的紊流阻力。中间的环形主舱是核心承压密封区域，用来放置控制电路板、电池组以及观测摄像模块，前端的透明密封罩直接和舱体做径向密封，不需要额外加装外置摄像头保护架，既压缩了整体径向尺寸，也避免了突出结构在水下剐蹭障碍物。两侧翼面上各布置一个槽道式推进器，顶部舱体位置也预留了垂直推进器的安装位，三个推进器的布局可以实现垂直定深、水平转向、俯仰调整的多自由度控制，相比传统水平布置的双推进器结构，在有紊流的近岸水域姿态稳定性更好。建模的时候先从主密封舱的环形结构开始画，先确定舱体内径要容纳的电池与控制板尺寸，反推舱壁厚度满足浅水区30米水深的承压要求，再做翼面和主舱的过渡曲面，这里要注意翼面的后掠角度，既要保证航行时的水动升力抵消部分设备自重，也要避免翼展过大导致在狭窄水下空间通行受阻，整体翼展控制在主舱直径的2.4倍左右，安装时不需要额外拆解结构，整体可以直接通过吊装放入水中。翼面上的推进器安装槽做了下沉式设计，推进器外壁和槽壁之间预留2mm的安装间隙，方便后期做密封胶圈的更换维护，推进器的走线直接从翼面内部的穿线孔通入主密封舱，所有穿线位置都做了密封胶灌注的结构预留。建模过程中先绘制主舱的旋转特征，再绘制翼面的引导线做曲面放样，把翼面和主舱做合并实体后，再切除推进器安装槽、穿线孔、顶部垂直推进器的安装位，最后添加前端透明罩的密封台阶、各个紧固件的安装凸台，整个建模过程要不断检查各个部件的安装干涉，尤其是推进器叶轮和槽壁的间隙、密封罩和舱体的配合公差，避免后期装配出现卡滞或者密封失效的问题。实际使用时，这款潜水器可以通过脐带缆传输控制信号和实时画面，翼型结构在水平航行时能产生一定升力，减少垂直推进器的功率消耗，延长水下作业的续航时间，环形主舱的下部预留了外挂作业工具的安装接口，可以根据作业需求加装小型机械爪、水质检测探头这类外接设备，不需要改动主体结构就能适配不同的水下作业任务。
