Cat6类L-com款RJ45网线接头结构设计

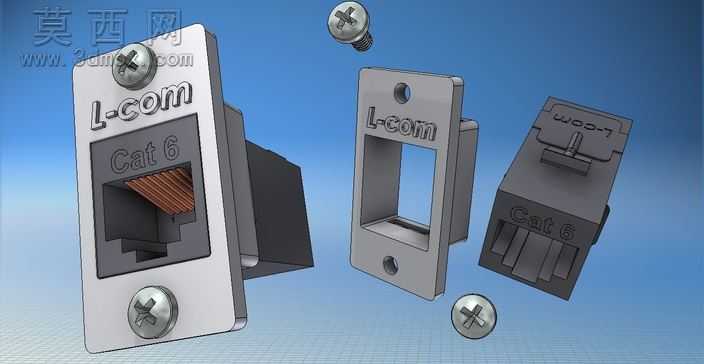

本作品为Cat6规格L-com款RJ45网线接头的三维结构设计，采用三部分分体组装式结构，完整还原了工业级网络面板接头的全部细节特征。建模过程中严格遵循实物的尺寸比例与装配逻辑，首先完成核心插芯模块的构建：精准复刻了Cat6接头内置的8P8C接触端子排布、线序卡位结构、防脱卡扣的弹性形变预留空间，插芯外壳表面的Cat6标识、L-com品牌标识均采用浮雕特征制作，保证标识的立体感与实物一致。其次完成金属安装面板的建模：面板采用拉丝金属质感的材质设定，预留了两个十字盘头螺丝的安装沉孔，沉孔深度与螺丝头部尺寸完全匹配，保证装配后螺丝表面与面板齐平，面板中部的镂空窗口尺寸与插芯模块的安装卡位精准对应，边缘做了微小的倒角处理，还原五金冲压件的工艺特征。最后完成配套固定螺丝的独立建模，还原十字槽、螺纹牙型的细节，所有零件的装配间隙控制在合理公差范围内，既保证组装后无松动错位，也能模拟真实产品的装配顺滑度。渲染阶段采用工业产品展示常用的渐变蓝背景，金属面板赋予磨砂镀锌金属材质，插芯模块采用阻燃哑光工程塑料材质，螺丝采用亮面镀锌金属材质，通过不同材质的粗糙度、反光度参数调整，清晰区分不同零件的材质属性，爆炸视图的呈现方式可以直观展示各零件的装配关系与结构组成。设计过程中充分考虑了该类接头的实际使用场景，安装面板的固定耳结构、插芯的导向卡位都做了细节优化，既符合面板安装的通用尺寸规范，也保证网线插入后的连接稳定性，完整还原了工业级RJ45面板接头的结构特点与工艺细节，可用于网络布线配件的结构参考、产品展示或相关教学演示使用。
