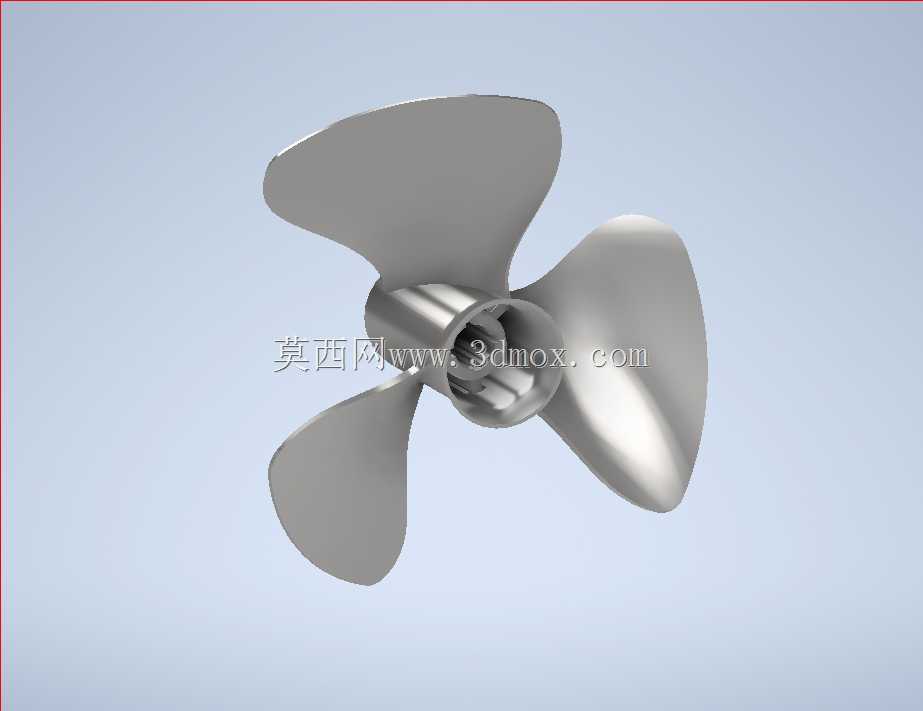

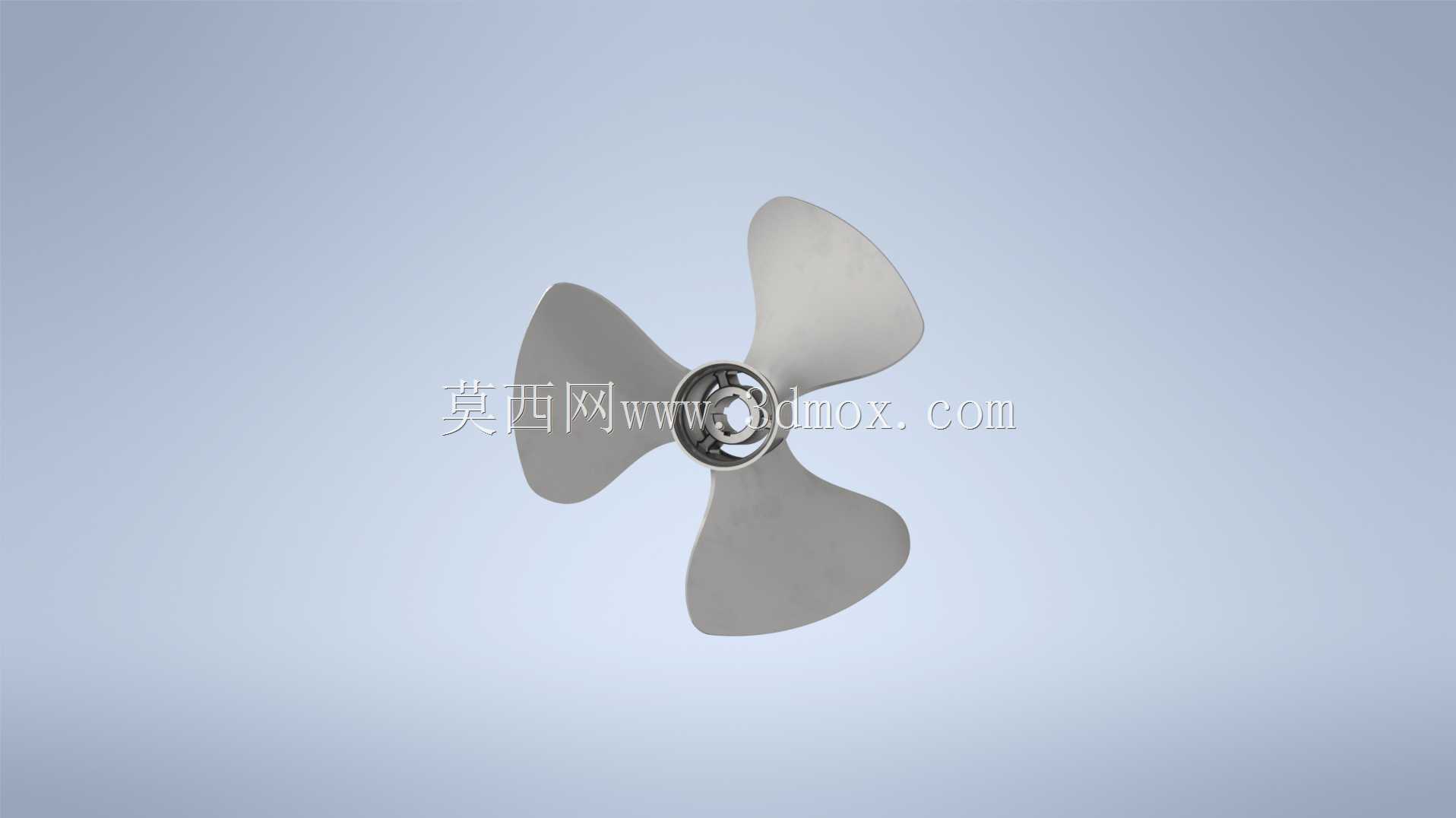

三叶式船舶推进螺旋桨结构设计

做船舶推进系统配套设计时，三叶螺旋桨是内河小型作业船、休闲游艇最常用的推进部件，这类桨叶平衡了推进效率与航行静音性，相比四叶桨在中低航速工况下的水流扰动更小，制造成本也更可控，适配10米级以下的小型船体动力输出需求。实际选型时要先匹配主机输出轴径，桨毂中心的安装孔需要和尾轴做锥面配合，键槽位置要对应传动轴的定位键，安装后还要做端面锁紧，避免航行中桨叶受水流反冲出现松脱。建模的时候先从桨毂的回转特征入手，先绘制中心安装孔、键槽的截面轮廓，旋转生成桨毂基体，之后处理桨叶部分：先根据盘面比确定单个桨叶的投影轮廓，用样条曲线勾勒叶根到叶梢的翼型截面，不同半径位置的翼型攻角要做渐变处理，叶根处厚度更大以满足结构强度要求，叶梢处做薄化处理减少切割水流的紊流噪音。三个桨叶沿桨毂中心做圆周阵列，阵列角度严格控制120度，之后做叶根和桨毂的过渡圆角处理，避免应力集中在连接位置，航行中桨叶承受的交变水流冲击力很容易在直角过渡位置引发疲劳裂纹，所以过渡曲面的曲率要做连续顺滑处理。完成实体建模后还要做干涉检查，确认桨叶旋转范围内不会和船体尾柱、舵叶发生碰撞，安装边界要预留足够的安全间隙，尤其是满载吃水状态下，桨叶最上端要低于船体基线足够距离，避免航行中露出水面产生空泡效应。这类螺旋桨的实际工况长期浸泡在水中，除了推进效率，还要考虑材料的抗腐蚀性能，建模时不需要额外做表面纹理，重点保证曲面的光顺度，减少水流附着的阻力，后续做铸造加工时，光顺的曲面也能减少后期打磨的工作量。
