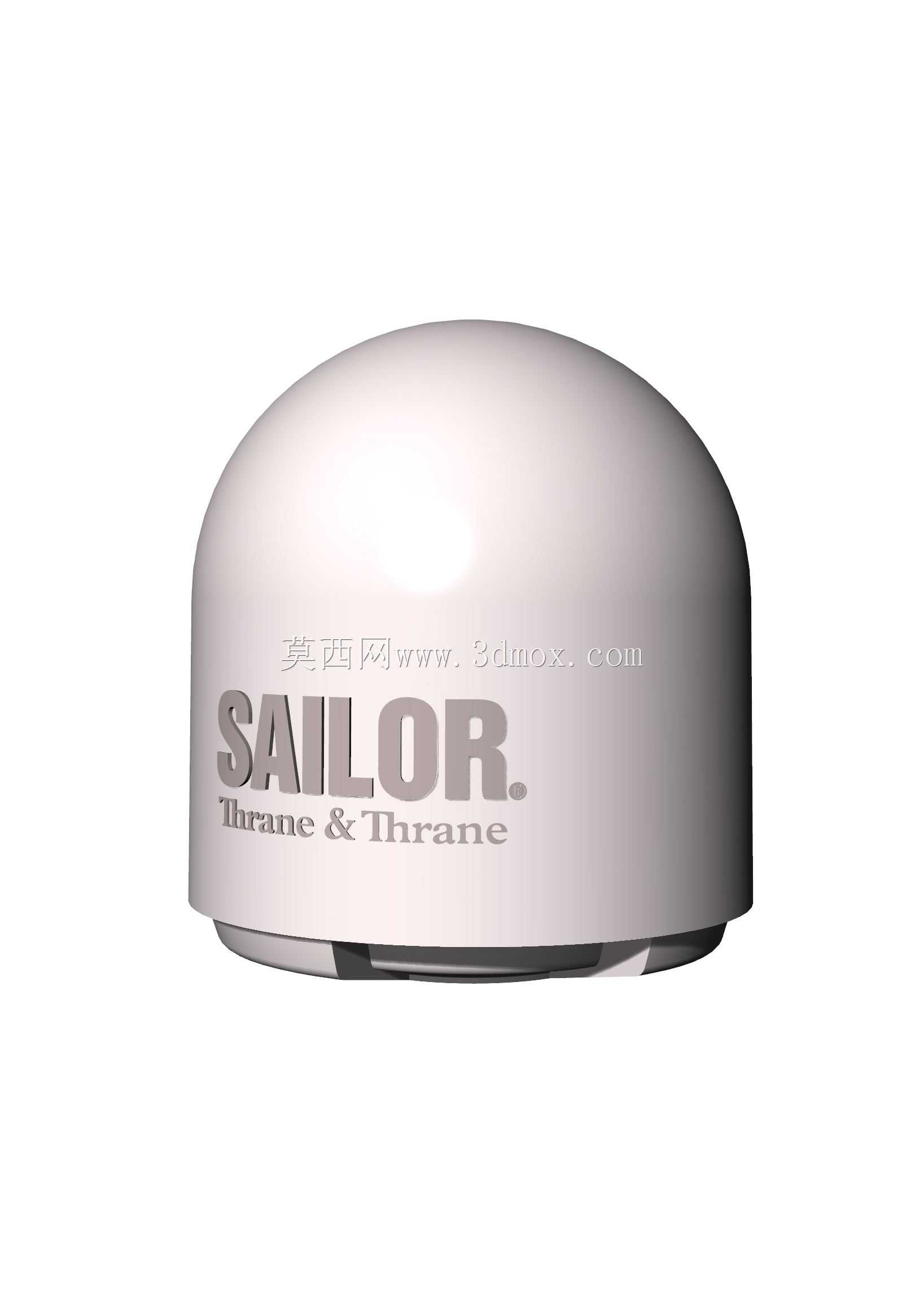

船用SAILOR品牌Vsat900海事卫星天线罩

远洋航行场景下，船舶远离陆地蜂窝网络覆盖范围，海事卫星通讯设备是保障船岸数据交互、航行安全通信、应急信号传输的核心载体，这款Vsat900海事终端的外罩作为设备的防护结构，直接决定了内部卫星收发单元在高盐雾、强风浪、温差剧变的海洋环境下的长期运行稳定性。从实际使用需求来看，该外罩首先要满足透波性能要求，不能对Ku波段卫星信号产生过多衰减，同时还要具备足够的结构强度，抵御12级以上强风带来的风压冲击，以及海浪拍击、浮冰碰撞的外力影响，另外外罩表面的低粗糙度设计也能减少盐雾沉积、降低风阻，避免长期使用后表面积垢影响信号传输效率。在设计思路上，整体采用类半球形的流线型构型，没有突出的棱角结构，一方面可以最大程度降低航行过程中的风阻系数，减少高速航行时外罩承受的风载荷，另一方面流线曲面不会形成信号反射的直角结构，能让卫星信号均匀穿透罩体到达内部的馈源与天线阵面。安装边界方面，底部设计有一圈平直的安装法兰边，法兰上预留了均匀分布的安装孔位，可直接与船舶顶部的设备安装基座通过螺栓紧固，安装时需要保证法兰面与基座平面的平行度误差不超过1mm，避免密封胶条受压不均导致雨水、海水渗入设备内部，外罩整体的径向尺寸适配900mm口径的卫星天线阵面，内部预留了足够的伺服机构转动空间，不会干扰天线的自动对星动作。建模过程中，首先绘制底部法兰的截面轮廓，通过旋转命令生成外罩的基础曲面，之后对曲面的曲率进行连续调整，保证整个罩面的曲率变化平滑，没有曲率突变的区域，避免应力集中同时保证透波一致性；之后在曲面基础上做等距加厚，加厚厚度根据不同区域的受力情况做差异化处理，迎风面区域适当增加壁厚提升抗冲击能力，顶部区域在保证结构强度的前提下适当减薄，降低整体重量减少安装基座的承重负荷；最后处理底部法兰的安装孔、密封槽等细节特征，对所有棱边做圆角过渡，避免加工和安装过程中出现应力开裂的问题。建模完成后还需要做虚拟装配校验，确认外罩与内部天线单元、伺服转台的间隙符合设计要求，转动过程中不会出现干涉，同时模拟不同风压下的结构形变，确保最大形变位置的形变量不会接触到内部天线部件，保障设备在极端海况下的运行可靠性。
