铰接式连接支架结构设计方案

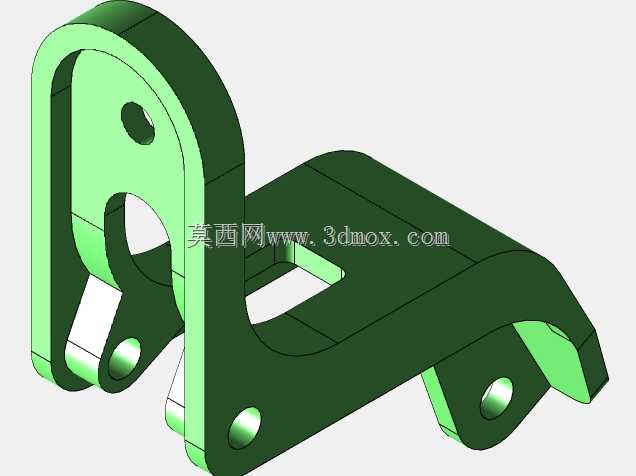

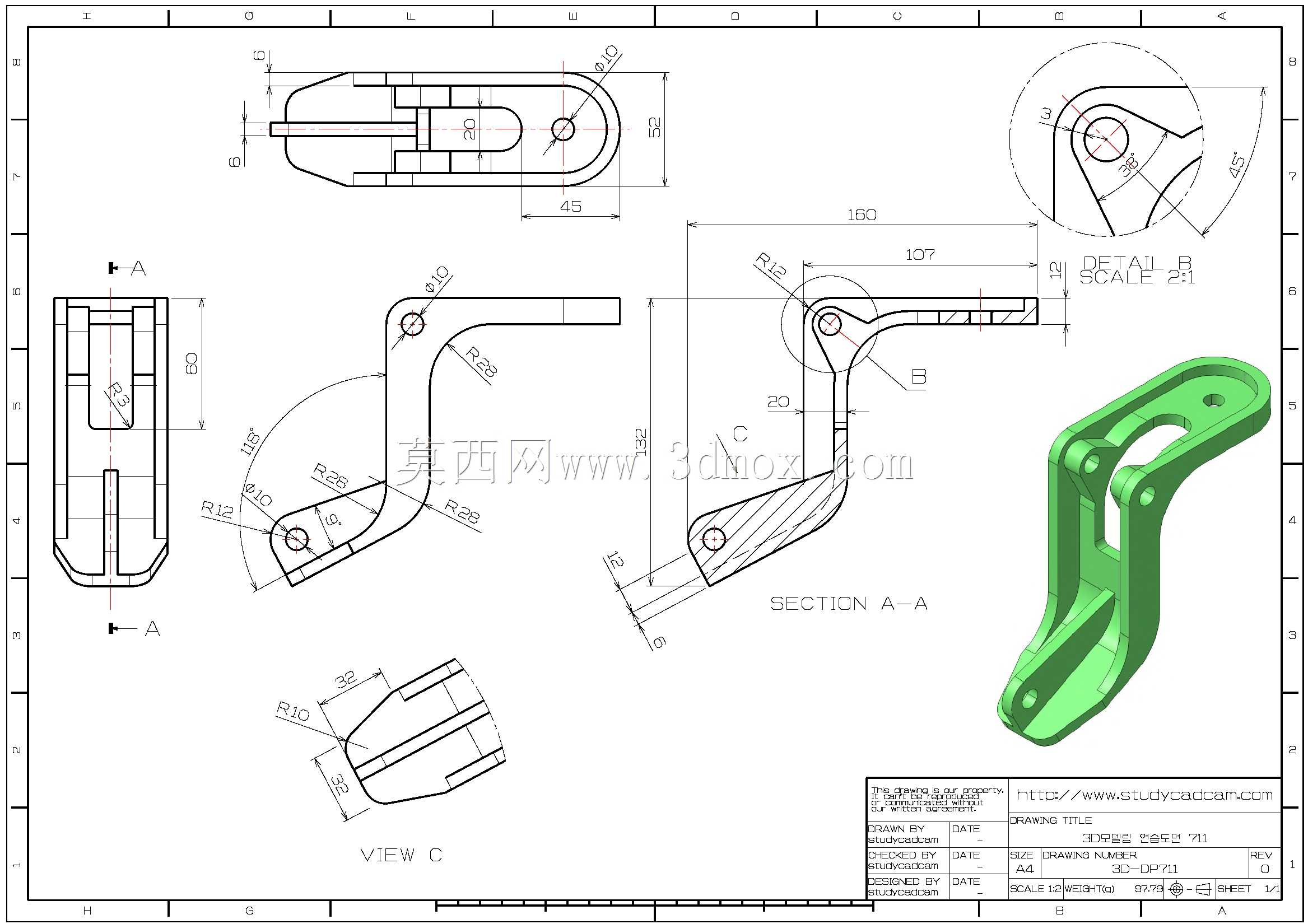

这类铰接式连接支架多应用在轻工机械设备的连杆传动机构、小型工装夹具的活动连接部位，也常见于手动操作类器械的力传递路径中，核心作用是在两个相对摆动的构件间实现可靠的铰接传动，同时承担一定的载荷传递功能，避免连接部位出现应力集中导致的断裂失效。从结构功能来看，该支架一端设置同轴双铰接孔位，用于与固定基座端的销轴配合，另一端设置开槽式夹持结构，可与活动端的杆件实现嵌合连接，中间的弯臂结构根据传动行程的摆动角度做了适配性的轮廓设计，确保在整个摆动行程范围内不会与周边构件发生运动干涉。从设计思路上，首先要确定两端连接点的中心距尺寸，结合所需的摆动角度范围确定弯臂的弯折角度，图中可见弯臂处设置了多处圆弧过渡，尤其是在铰接孔周边、弯臂转角位置都做了圆角处理，目的是降低应力集中系数，提升构件的疲劳强度，避免长期往复摆动下出现裂纹。外形尺寸上，固定端铰接位到夹持端的总长度控制在适配小型传动机构的安装边界内，夹持端的开槽宽度与配套杆件的厚度匹配，铰接孔的孔径与标准销轴尺寸适配，安装时只需将销轴穿入铰接孔完成固定端定位，再将活动杆件嵌入夹持端开槽后用紧固件锁紧即可完成装配。建模过程中，首先绘制支架的主体轮廓草图，确定两端安装位的相对位置与弯臂的走向，通过凸台拉伸生成主体的基础实体，随后对铰接孔位置进行切除拉伸生成安装孔，对夹持端进行开槽切除，之后对所有锐边位置按照图纸标注的圆角半径逐一添加圆角特征，再通过剖视图的绘制验证截面厚度是否满足强度要求，最后生成对应的工程视图标注所有形位尺寸与公差要求，确保加工时能准确还原设计意图，建模过程中需要重点核对铰接点的转动中心位置，避免出现中心偏移导致的传动卡滞问题，同时要保证弯臂的壁厚均匀，避免加工或使用过程中出现变形。
