小型船用电动舷外推进装置结构设计

做小型休闲船舶动力配套的结构设计时，舷外挂机的安装适配性是首要考量点，这类推进装置直接挂载在船尾艉板上，不需要在船体内部预留机舱空间，适配充气艇、小型钓鱼艇、无人作业船这类轻量化船体，日常用于近岸休闲航行、浅水区作业推进，相比燃油舷外机运行噪音更低，没有尾气排放，在景区观光船、民用休闲垂钓艇上的应用占比逐年提升。

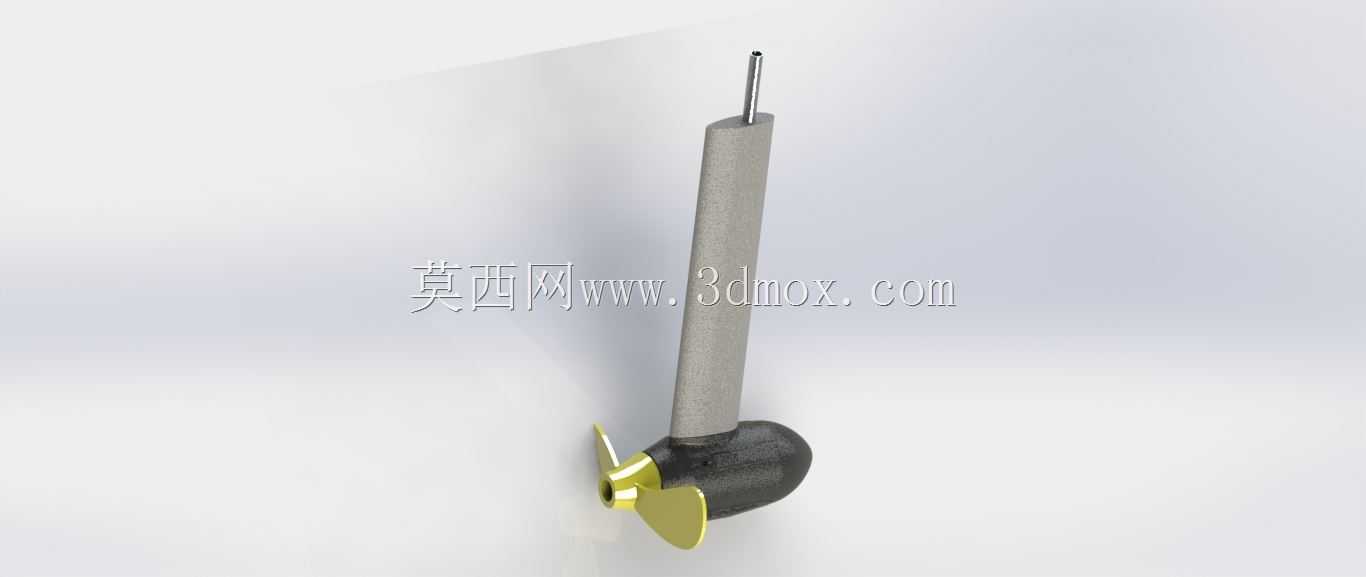

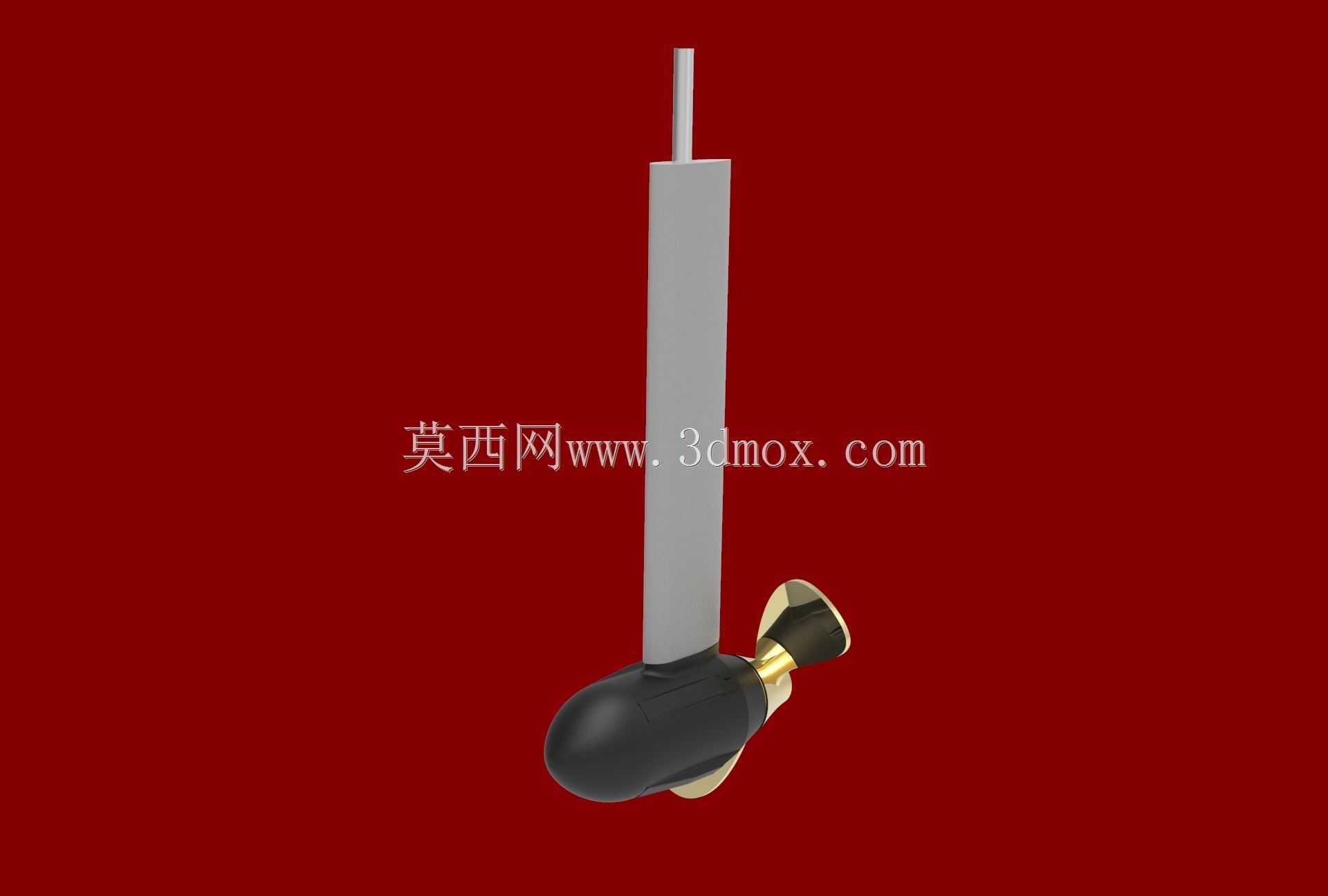

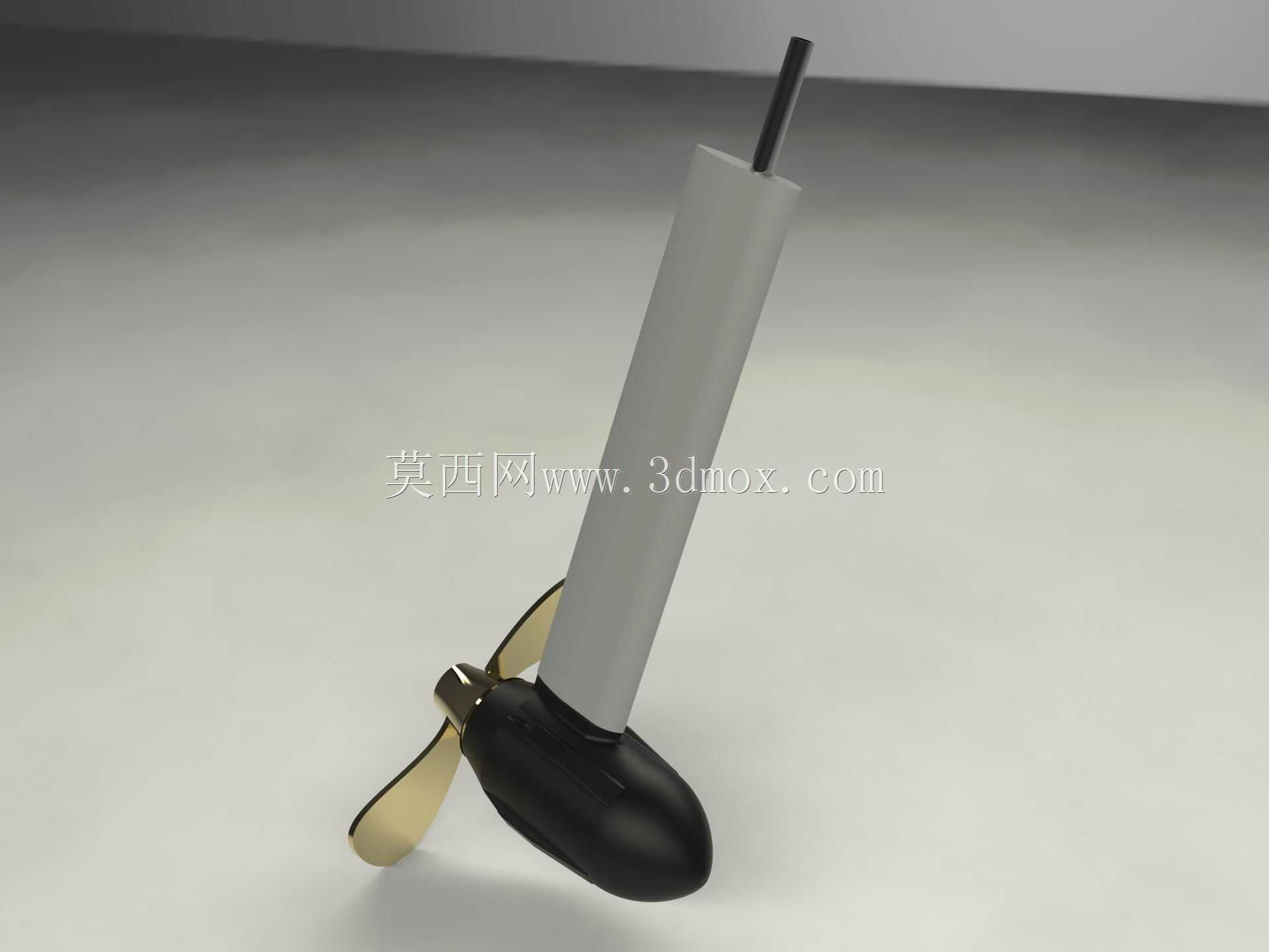

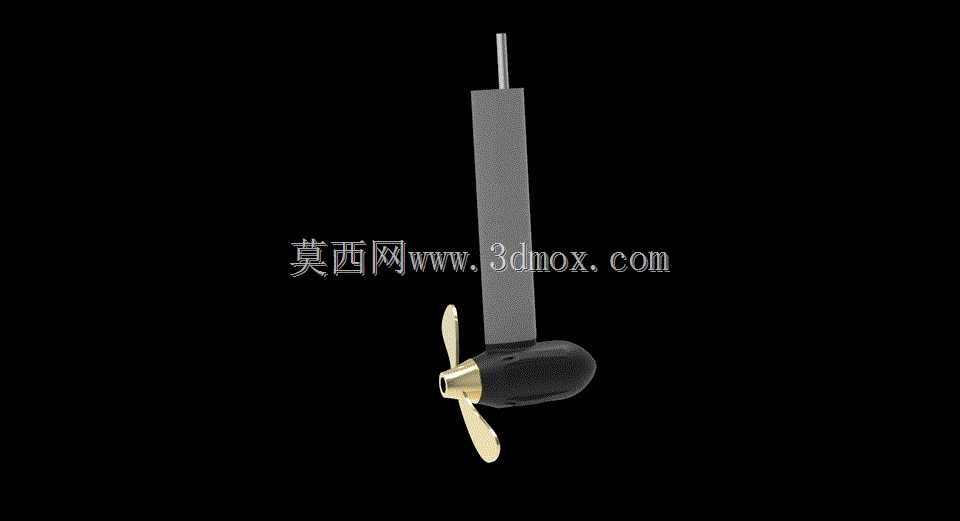

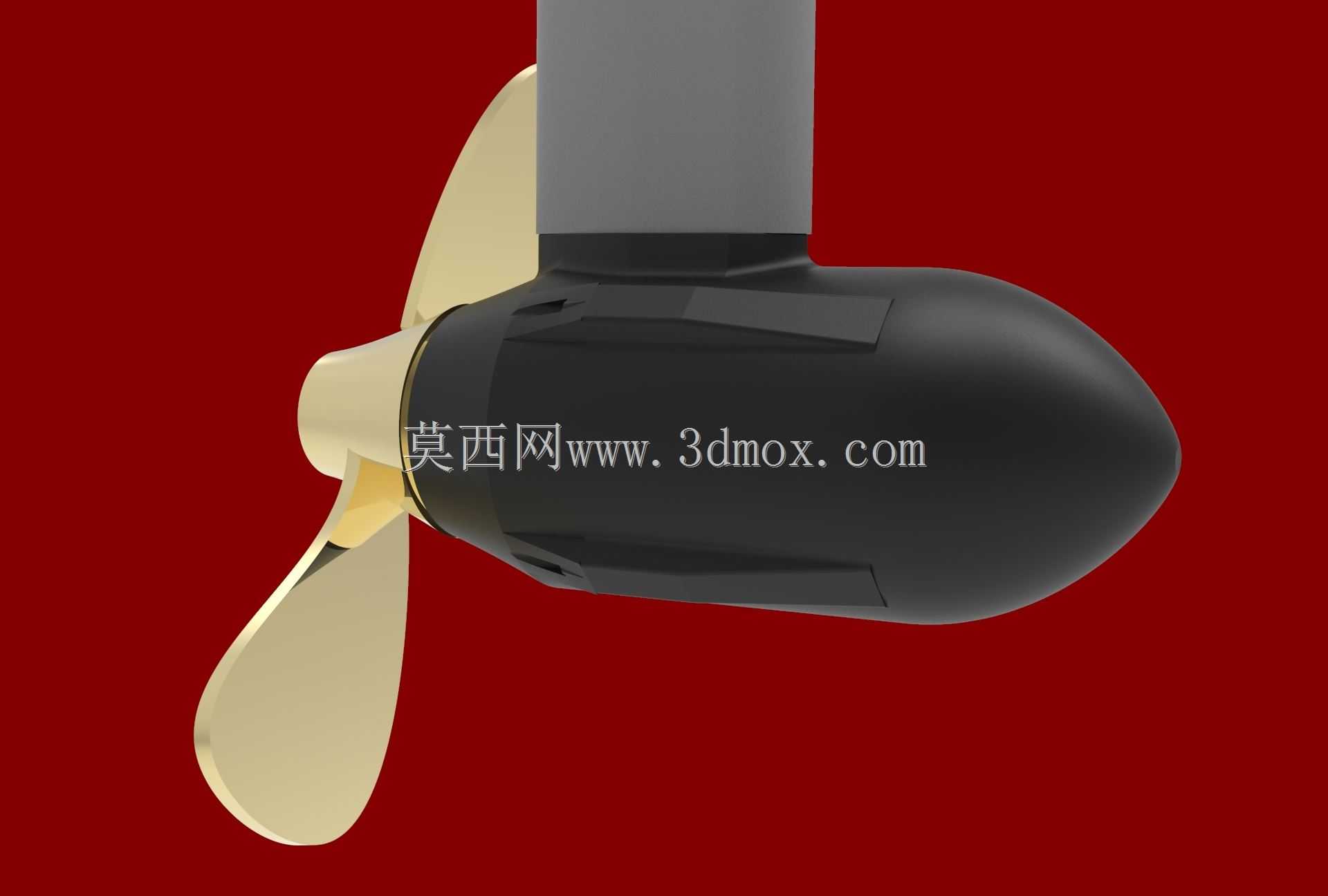

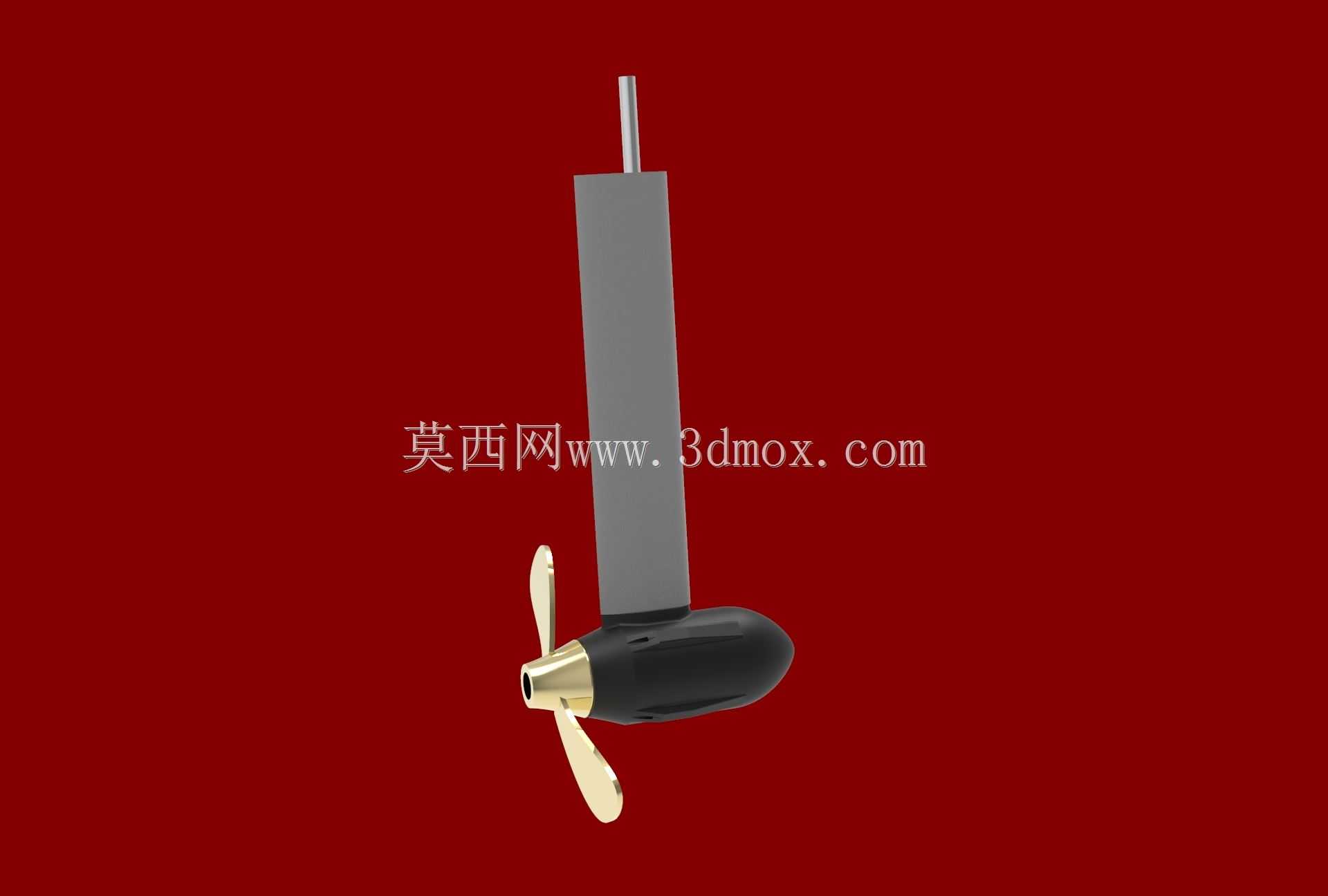

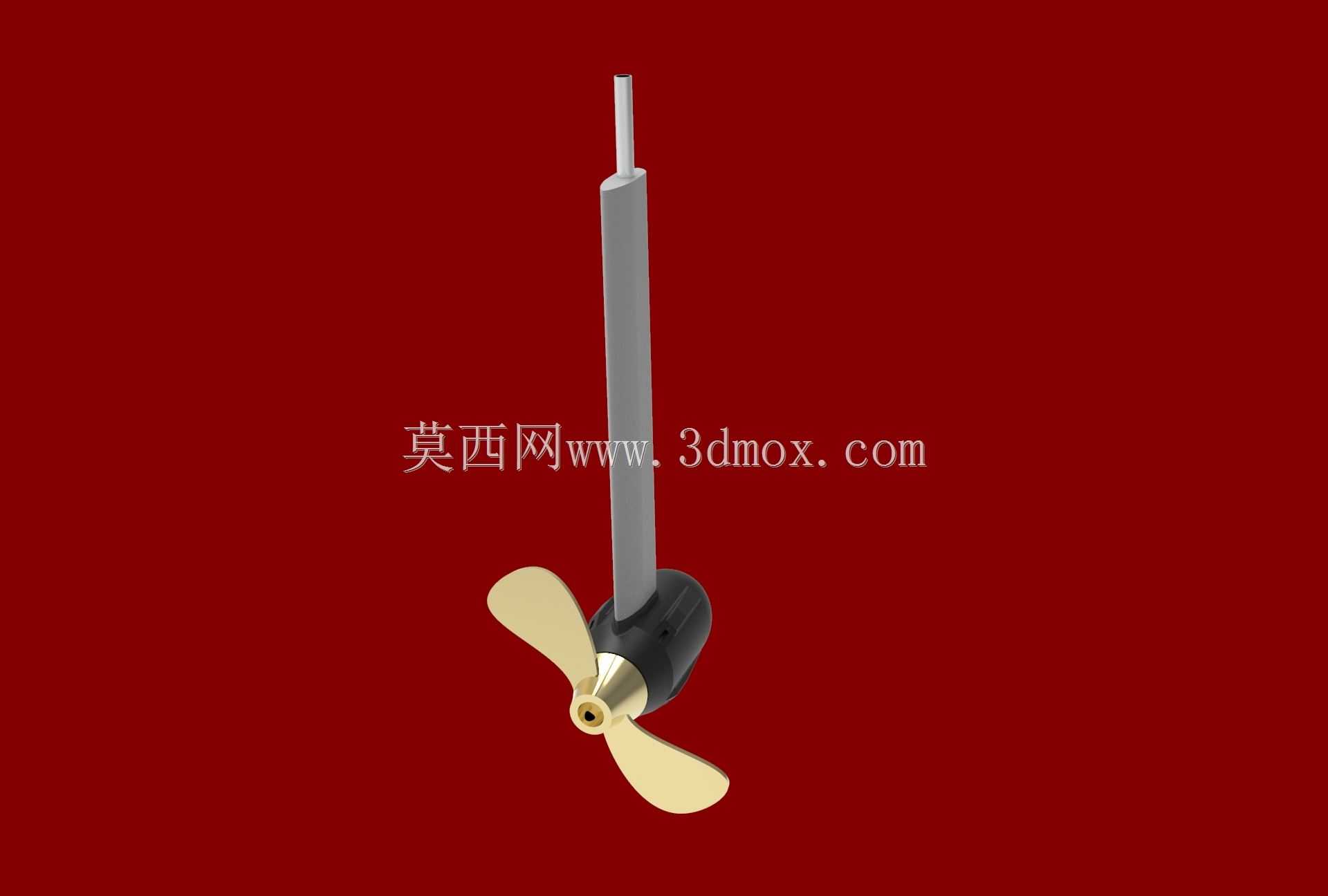

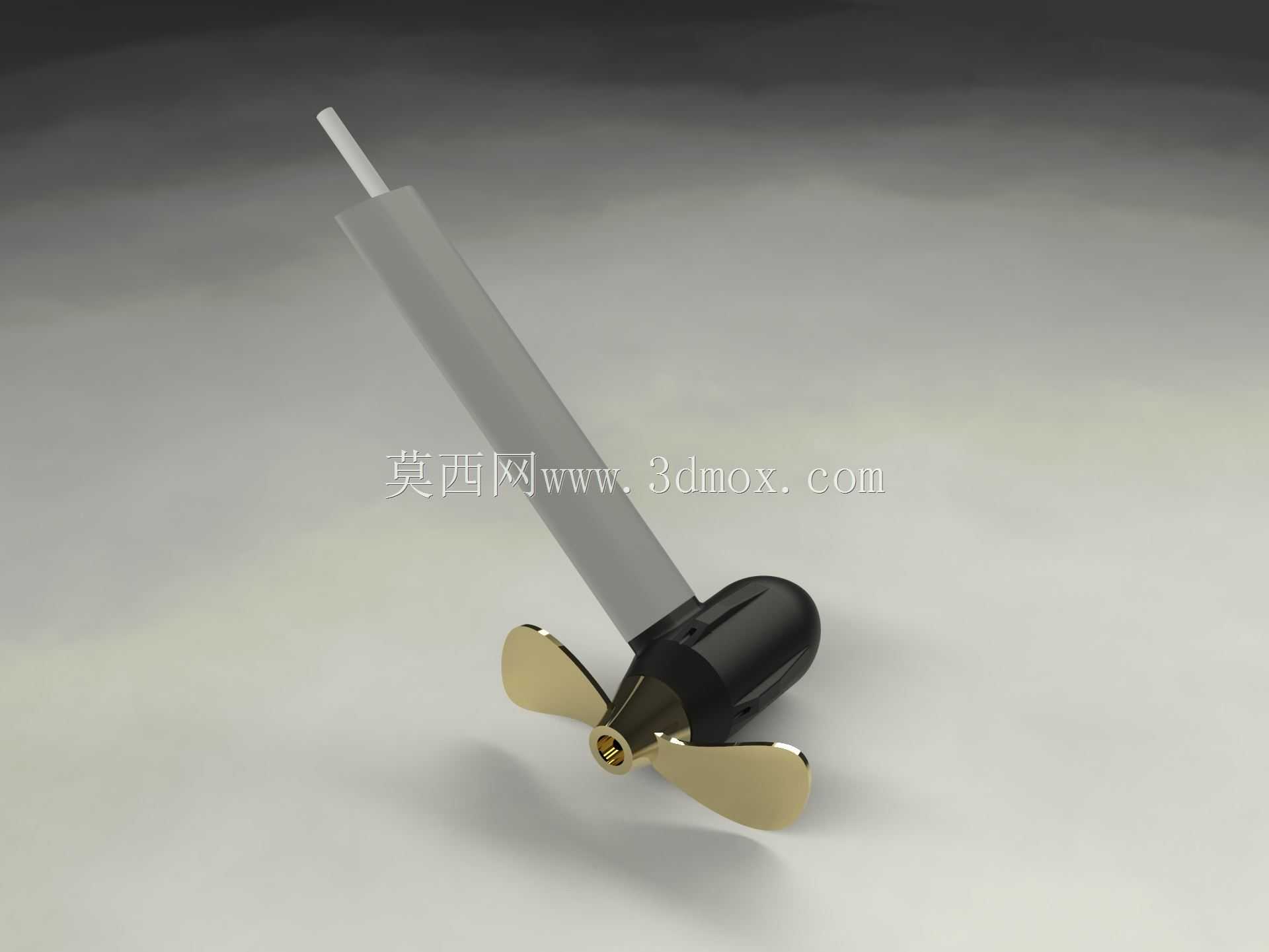

这款推进装置的设计参考了成熟的电动舷外机结构逻辑，上部的竖向杆体既是安装固定的支撑结构，也是内置控制线路、传动结构的通道，杆体长度需要匹配不同船型的艉板高度，保证下部的动力舱与螺旋桨完全没入水下，同时避免航行时水流涌上船体。下部的动力舱采用流线型椭球外形，降低水下航行的阻力，舱体做密封结构设计，满足水下长期运行的防水要求，螺旋桨采用三叶小直径设计，适配电动动力的输出特性，在低转速下就能提供足够的推进推力，同时减少水下运行的紊流噪音。

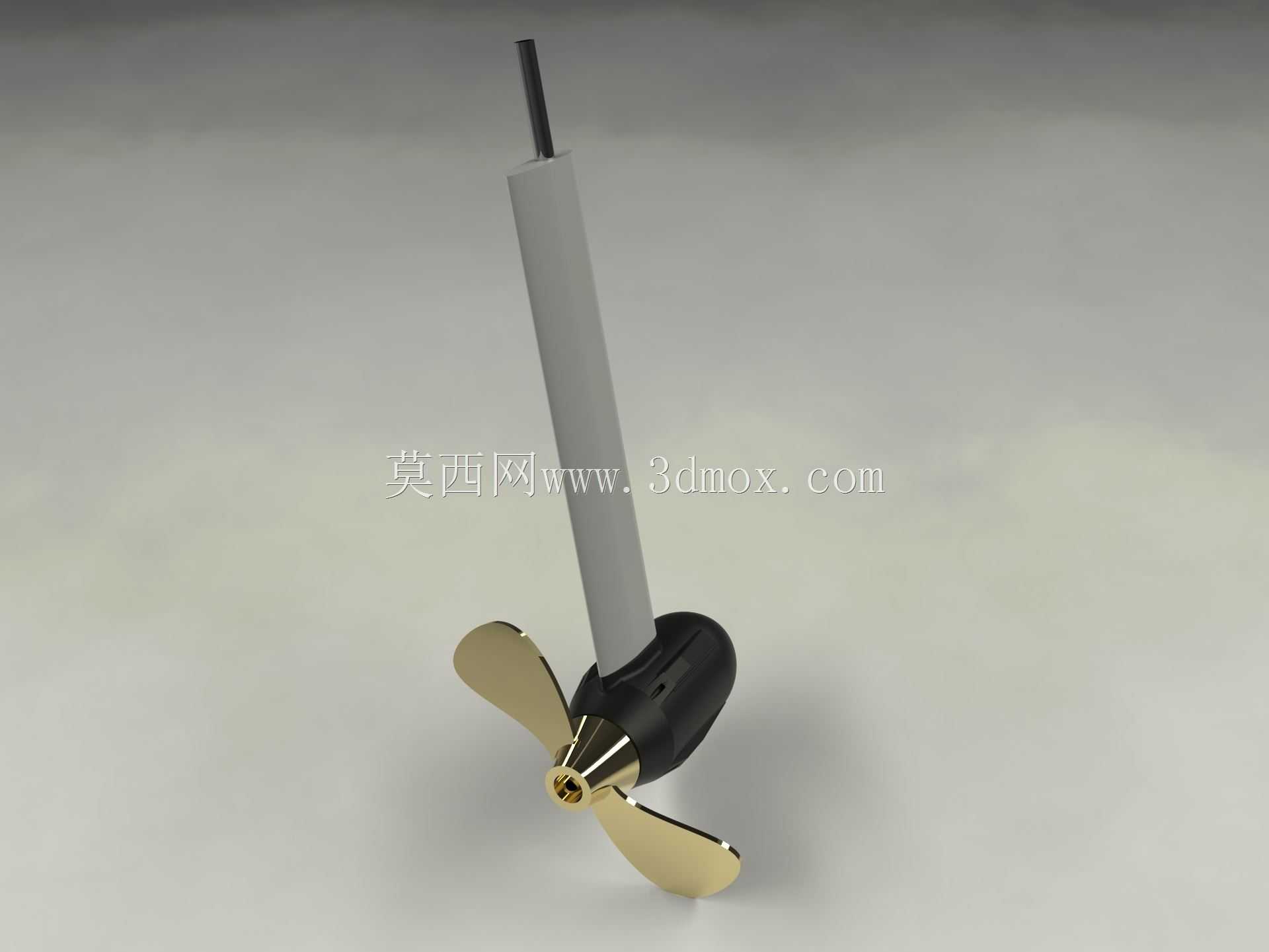

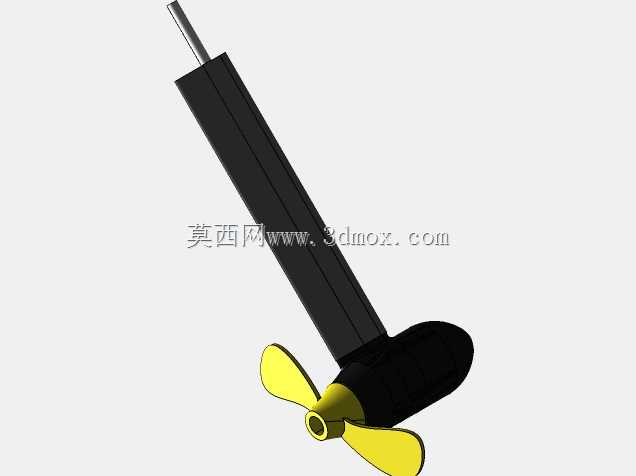

建模时先从下部动力舱的外形曲面入手，先绘制椭球基础轮廓，再调整进水端的导流曲面，保证水流可以顺畅流向螺旋桨区域，螺旋桨的叶片单独建模，先绘制单个叶片的翼型截面，沿桨毂径向阵列后调整每个截面的扭转角度，匹配电动动力的转速区间。竖向支撑杆采用等截面矩形结构，建模时先做杆体的基础拉伸，再预留与上部安装支架、下部动力舱的连接接口，安装位置的固定孔位按照通用舷外机的安装间距设置，保证可以适配市面上多数小型船体的艉板安装孔位，不需要额外打孔改造。上部的输出轴端预留与操纵手柄、转向结构的连接位，后续可以拓展加装遥控转向、油门控制模块。

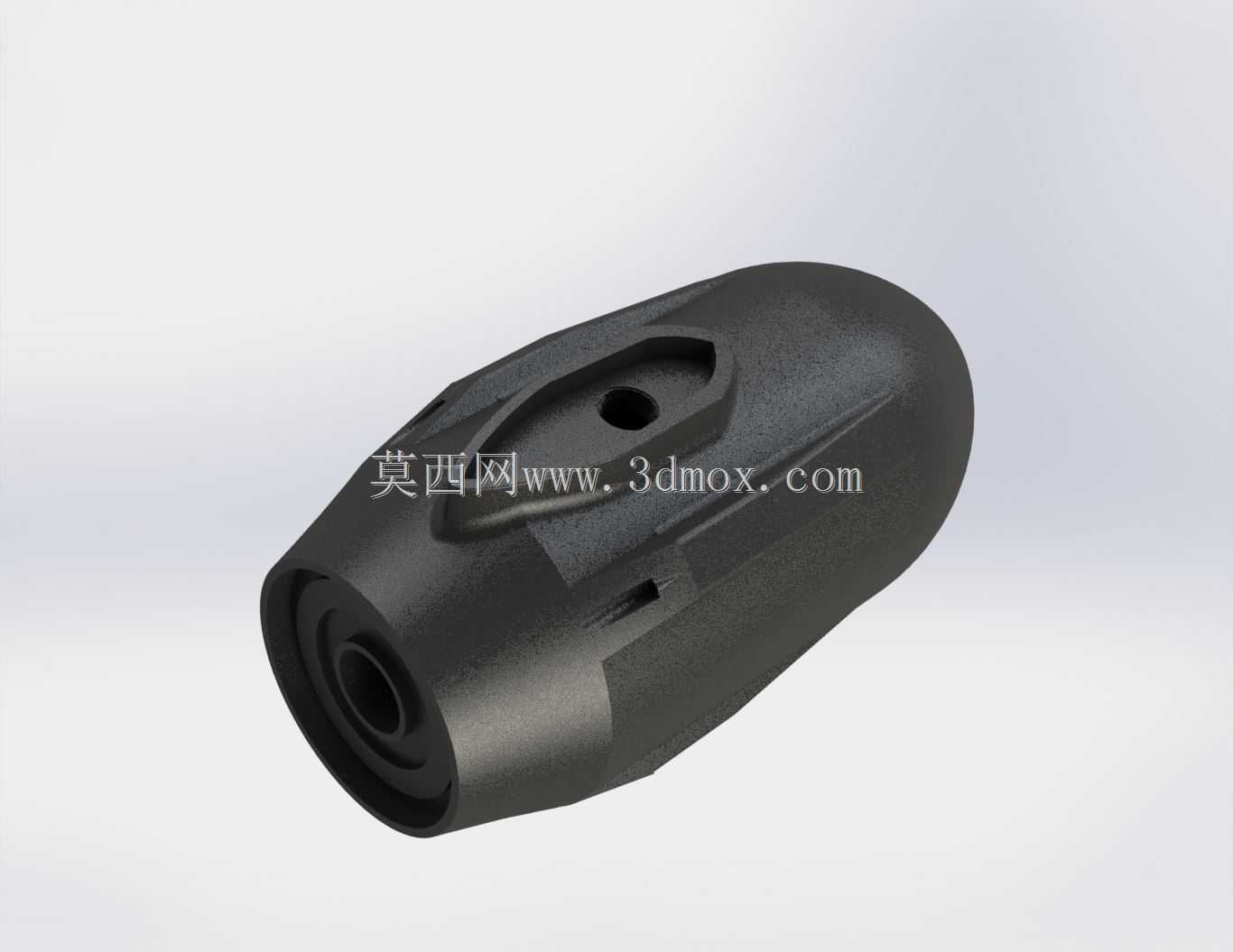

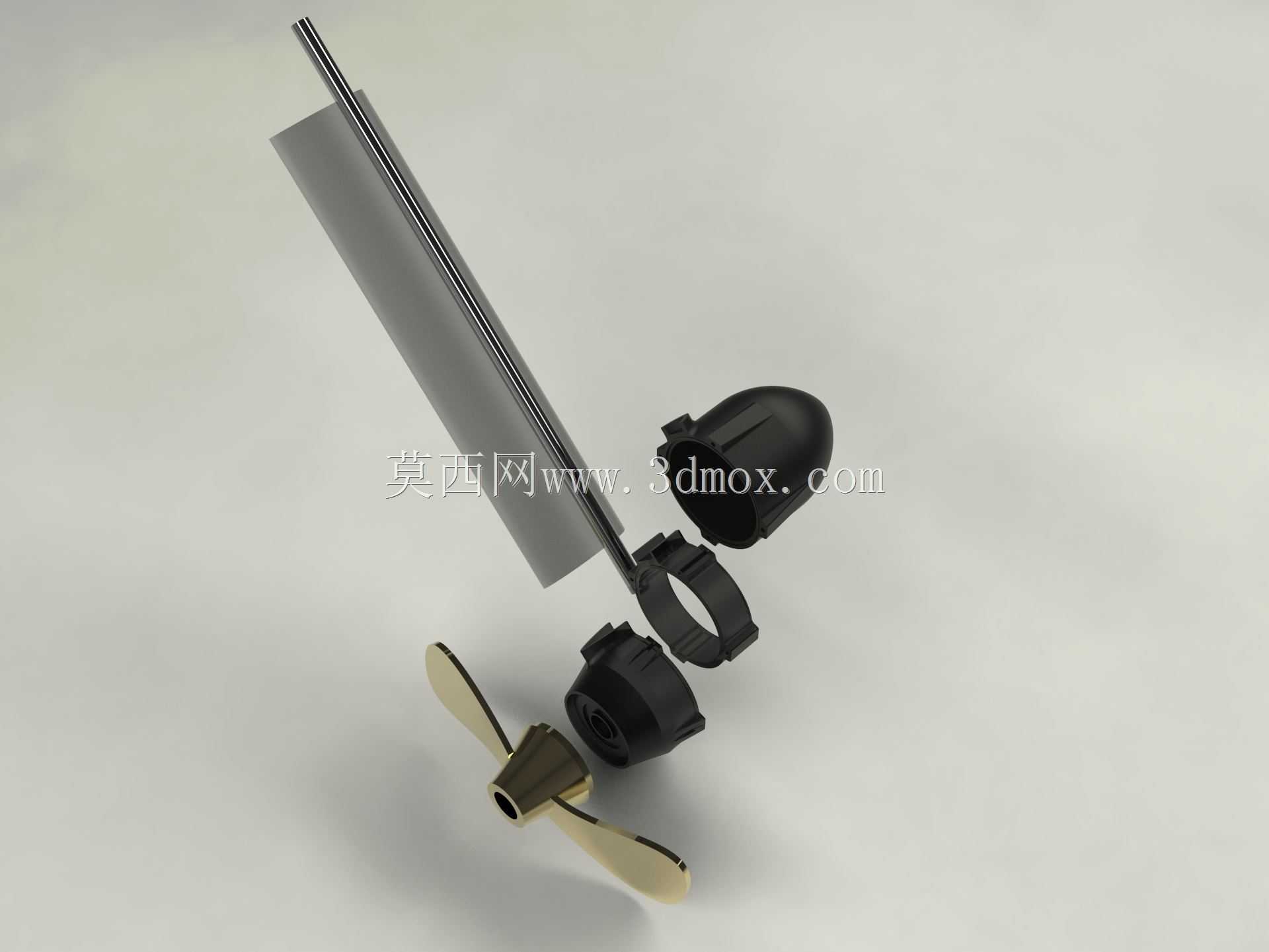

结构设计时重点考量了安装边界，竖向杆的安装段做了可调节长度的结构余量，适配不同厚度、不同高度的艉板安装需求，动力舱的直径控制在合理范围，避免浅水区航行时触碰水下礁石，螺旋桨的叶梢与杆体之间预留足够的安全间隙，运行时不会出现叶梢碰杆的问题。整个装置的重心集中在下部动力舱位置，挂载后可以降低船尾的重心高度，提升航行时的船体稳定性，不会出现船尾上翘的问题。建模过程中反复调整了动力舱的曲面曲率，对比不同外形的流体阻力特性，最终选定的外形在常用航行速度下阻力比初始方案降低约12%，同时兼顾了结构注塑成型的工艺性，外壳可以采用两半式拼接结构，减少模具加工的复杂度，装配时通过密封圈实现舱体的防水密封，满足IP67级别的防水要求，可支持长期水下运行。
