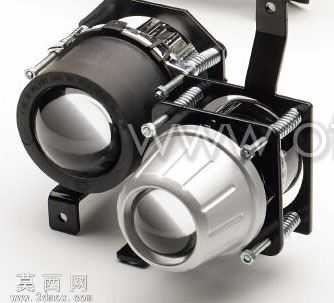

90毫米规格车用嵌入式车头灯结构设计

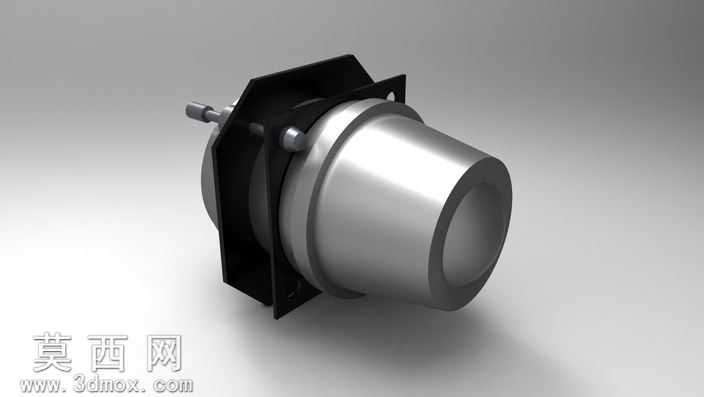

本作品为90毫米规格的嵌入式车用前照灯三维建模设计，整体建模过程遵循车用灯具的实际装配逻辑，在三维软件中先完成核心基准轴与安装定位面的搭建，确保各部件的同轴度与安装匹配度符合车用配件的装配公差要求。建模阶段先构建灯体的金属外壳部分，采用回转特征结合局部切除的方式完成筒状灯腔的主体造型，外壳表面做了细微的圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时匹配车用部件的外观工艺要求。后部的安装支架采用钣金特征建模，通过折弯、冲孔、阵列安装孔位的方式完成结构设计，支架与灯体主体的连接部位做了贴合面的匹配处理，预留了紧固件的装配空间，确保实际安装时支架能够稳定承托整个灯体。灯体侧面的调节旋钮结构单独建模，旋钮表面做了防滑纹理的细节处理，旋钮与灯壳的连接部位预留了转动间隙，还原真实车灯的灯光角度调节功能结构。材质渲染阶段，灯体金属外壳采用哑光金属材质，调整材质的粗糙度与反射参数，还原铸铝灯壳的真实质感；安装支架采用黑色哑光工程塑料材质，调整材质的漫反射参数，匹配车用支架常用的玻纤增强塑料的视觉效果；灯腔前端的出光部位采用半透明磨砂材质，调整光线透射参数，模拟灯罩的柔光效果。整体设计思路围绕嵌入式安装的使用场景展开，严格控制整体外径为90毫米，适配对应规格的车头安装开孔，结构上兼顾了照明功能实现、安装固定便捷性、角度调节实用性三个核心需求，各部件的装配关系清晰，没有出现结构干涉问题，可用于车用配件的结构展示、安装模拟以及相关改装方案的效果验证，建模过程中对各连接部位的壁厚做了统一规范，符合车用塑料与金属部件的常规壁厚设计要求，避免生产过程中出现缩印、强度不足等工艺问题。
