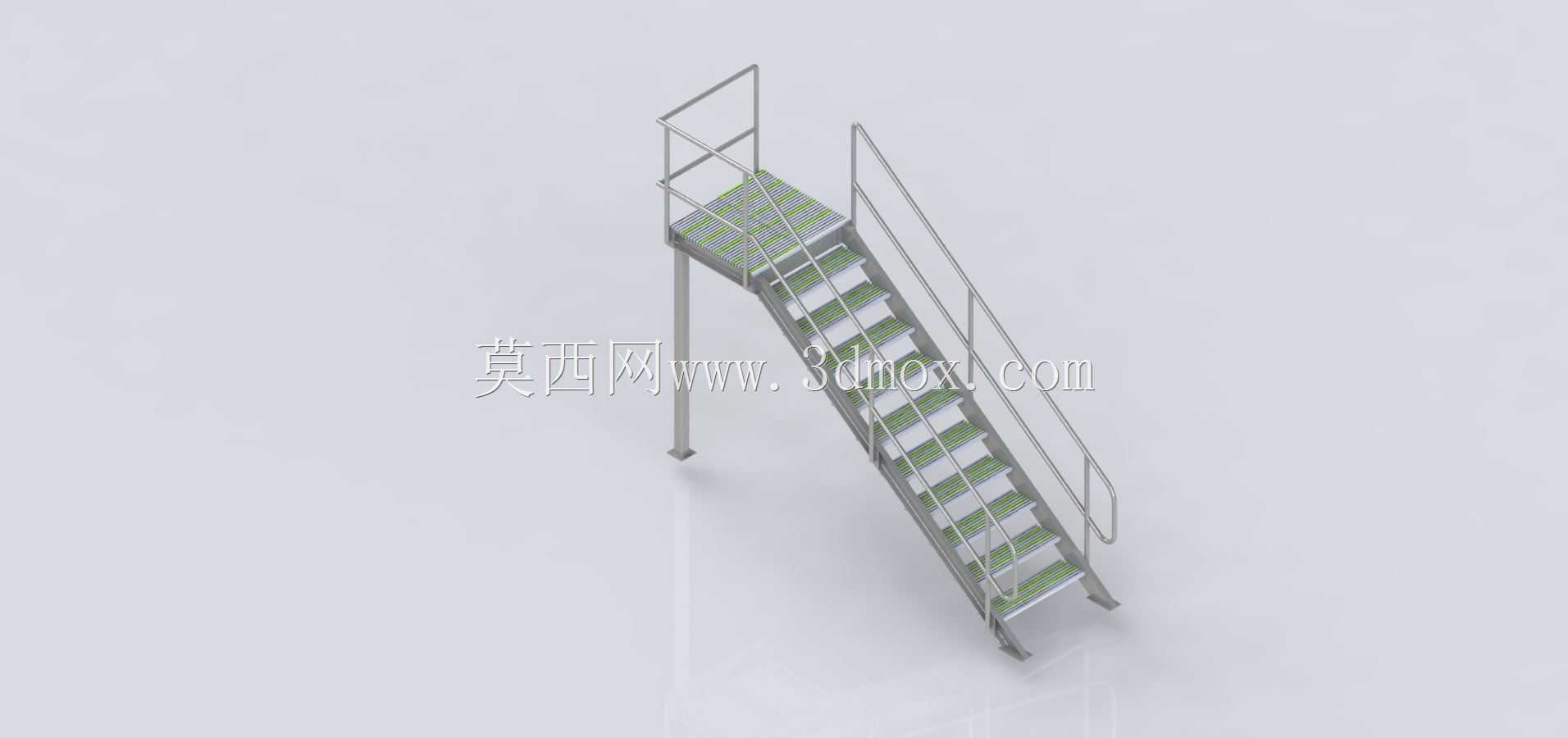

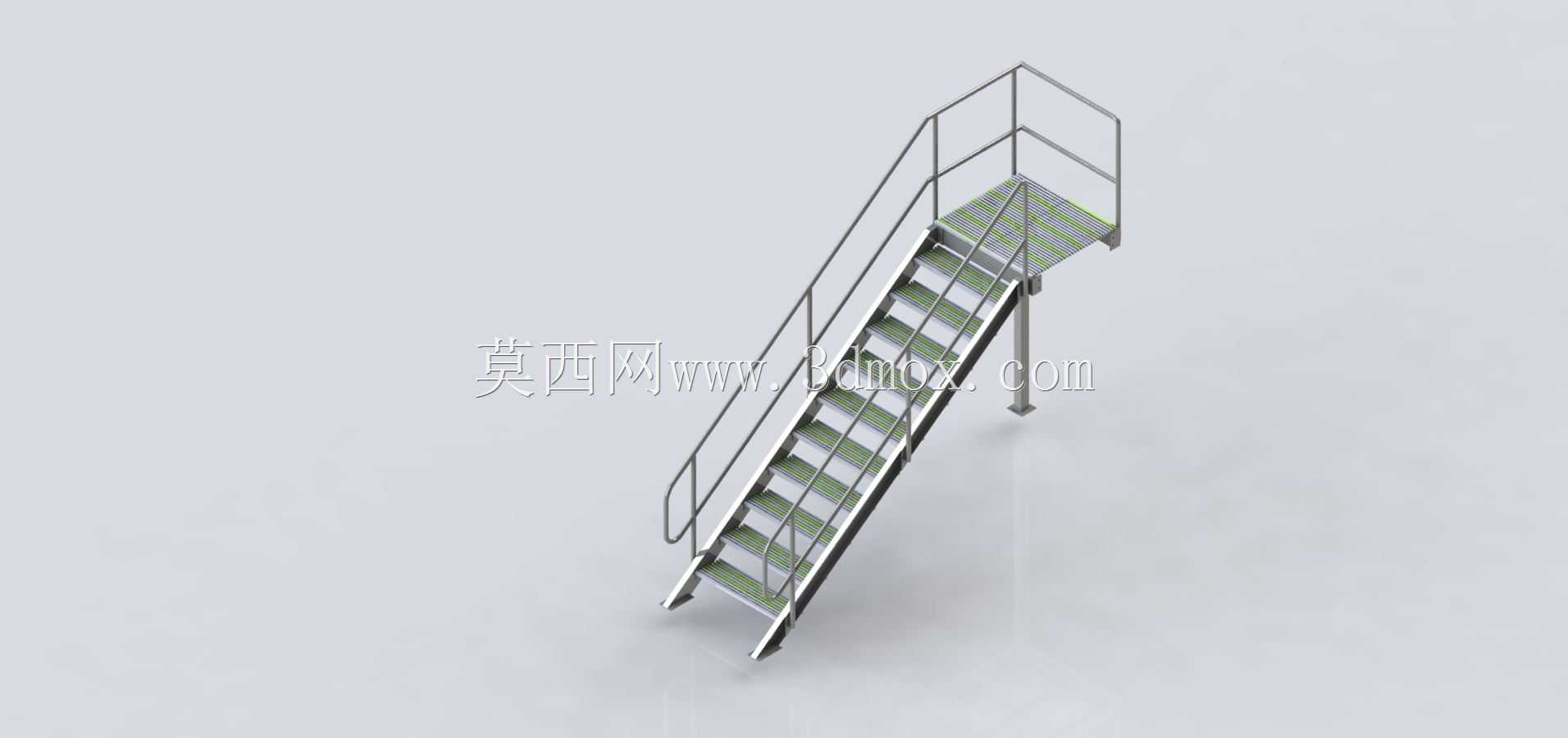

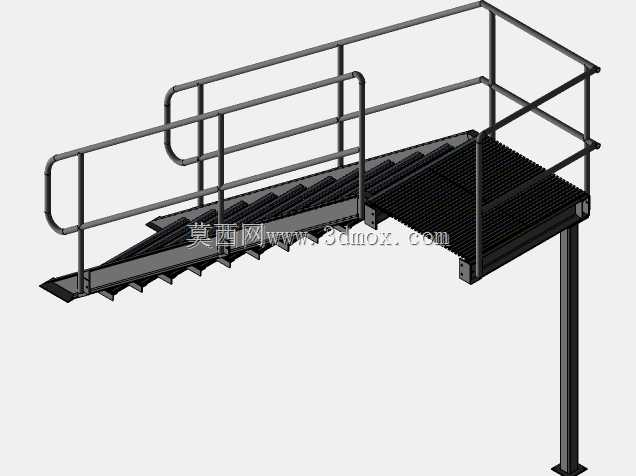

带护栏落地固定工业安全斜梯结构

这类带护栏的落地固定工业斜梯，主要应用在厂区设备操作平台、仓储高位货架接驳、生产线旁登高作业点位，解决1.2米到3米左右的固定高差通行需求，相比移动式梯具，落地锚固的形式稳定性更强，适合长期固定在高频登高的作业场景，避免梯具滑移倾倒的安全隐患。梯身整体采用倾斜布置，踏步采用防滑格栅板设计，表面的凸起纹路能在沾有油污、水渍的工况下依然保持足够摩擦力，避免作业人员上下时滑倒。双侧护栏从梯身底部一直延伸到顶部平台位置，顶部护栏做了围合处理，人员登上平台时能有连续的防护依托，不会在梯段与平台衔接处出现防护空档。底部采用地脚锚固的形式，通过膨胀螺栓与混凝土地面固定，单根支撑柱在梯身中段做辅助承重，分散梯身的荷载，避免长期使用后梯身出现变形挠度。建模时先确定上下接驳点的高差与水平投影距离，按照工业梯常规的35度到45度倾角划定梯身的倾斜基准线，先绘制两侧的梯梁轮廓，梯梁采用槽钢截面，按照踏步间距均匀排布踏步安装位，踏步的格栅板先绘制单个栅格单元后阵列生成，保证栅格间隙均匀一致。护栏部分先绘制主扶手的扫掠路径，沿梯梁走向延伸到顶部平台后做90度围合，中间的横栏按照等间距排布，竖杆对应踏步位置布置，保证防护间隙符合安全规范要求。底部的锚固板先绘制与梯梁焊接的连接板，再延伸出带螺栓孔的地脚板，对应混凝土地面的固定点位预留安装孔位，中段的支撑柱根据梯身的承重计算确定截面尺寸，支撑柱底部同样设置地脚板，与地面做锚固连接。建模过程中需要核对梯段的净通行宽度，保证作业人员携带工具上下时有足够的通行空间，踏步的竖向高度保持一致，避免出现高低差导致的绊倒风险，护栏的高度从踏步前缘算起保持在1.05米以上，横栏的间隙控制在安全范围内，防止人员从间隙处跌落。整体装配完成后需要核对安装边界，确认梯身安装后不会与周边的设备、管线产生干涉，上下接驳点与平台的衔接处平齐，没有高低差，人员上下时脚步可以平稳过渡。
