船用卧式热交换罐体集成管路结构

做船舶辅机结构设计快十年，这类船用换热罐体的建模最考验对安装边界的把控，毕竟船舶舱室空间寸土寸金，不像陆用设备能留足富余安装位。先从应用场景说，这类罐体主要布置在船舶机舱的辅机安装区，负责船舶运行过程中流体介质的温度调控，不管是加热燃油、滑油维持合适输送黏度，还是冷却循环介质带走设备运行余热，都靠这类集成式罐体完成介质的储容与热交换，直接关系到船舶动力系统的运行稳定性。

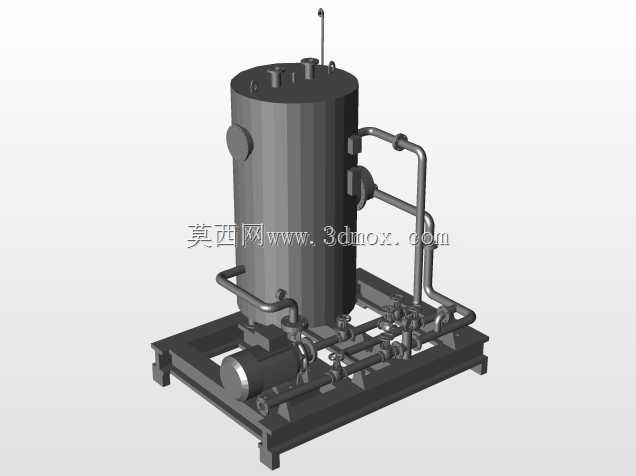

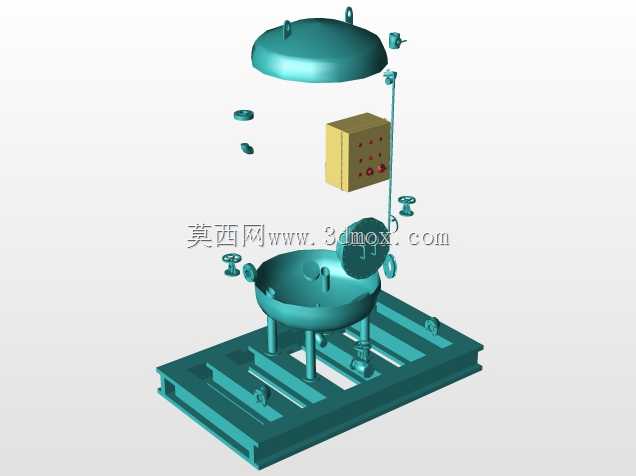

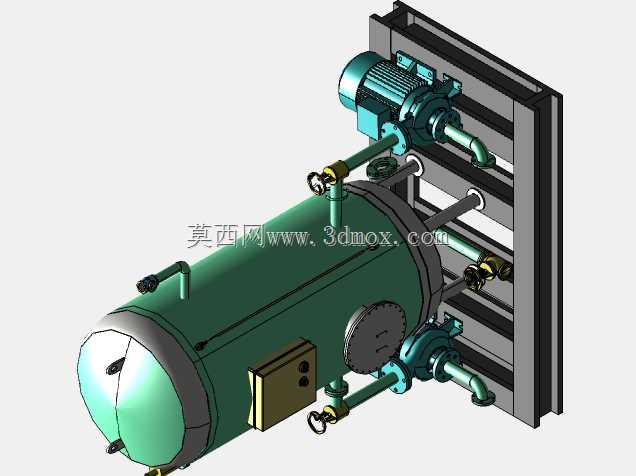

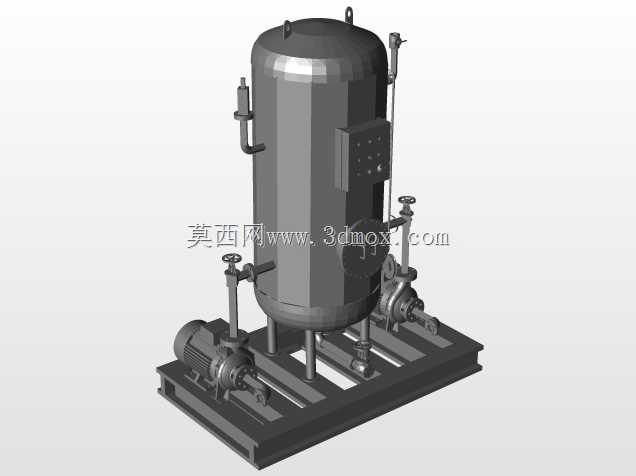

建模的时候我习惯先搭安装框架的基准，船舶设备的安装底座必须先对齐舱室结构的强骨材位置，所以第一步先确定安装框架的外形边界，长宽高要严格匹配机舱预留的安装空位，框架采用型钢焊接结构的简化建模，先画出主立柱与横梁的草图，拉伸生成实体后预留出罐体鞍座的安装孔位，孔位间距要对应罐体上的鞍座螺栓孔，避免后期安装出现干涉。接下来是罐体主体的建模，卧式罐体的筒身采用旋转特征生成，先在基准面上画出筒身壁厚、两端封头的轮廓线，旋转生成整体罐体后，再逐一添加罐体上的接口：顶部的透气口、介质注入口，侧面的温度传感器安装座、介质进出接口，端部的检修人孔与电加热元件安装位，这些接口的位置要提前核对管路走向，避免后续布管的时候出现弯头过多、流阻过大的问题。

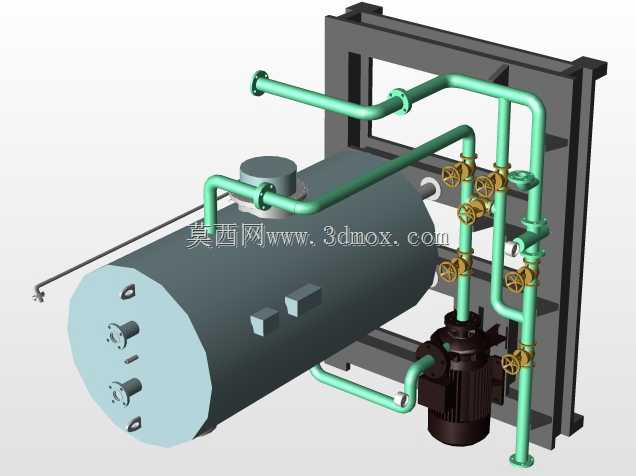

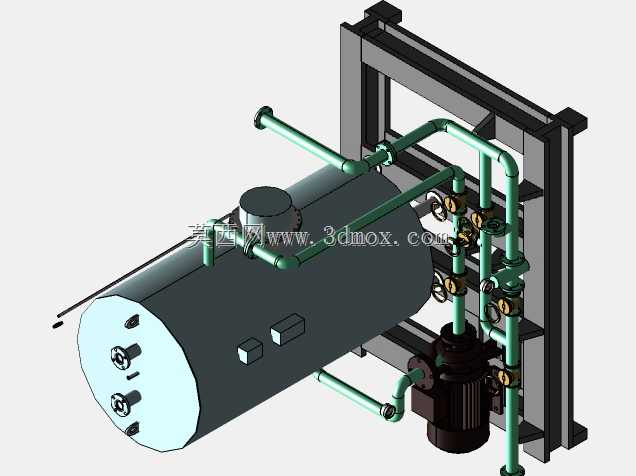

管路布置是这类模型的核心，船用管路要兼顾操作空间与防震要求，所有管路沿安装框架排布，用管夹固定在框架横梁上，建模时先画出管路的三维中心线，注意避让阀门的操作空间，每个阀门的手轮位置要预留足够的操作间隙，方便船员后期检修操作，管路转弯处采用标准弯头，避免直角弯折造成流阻激增，配套的循环泵安装在罐体侧下方的框架底座上，泵的进出口要做软连接的预留位，抵消船舶航行时的振动传递。整个集成结构的设计思路是把罐体、管路、阀门、循环泵整合在同一个安装框架上，到船厂安装时只需要对接外部的介质总管与电源接口即可，大幅减少现场安装的工作量，同时所有部件的重心要落在安装框架的中心区域，避免船舶横摇纵摇时出现应力集中的问题。建模过程中要反复核对各部件的安装间隙，比如泵体与罐体之间的距离要预留出泵体检修的拆卸空间，阀门手轮之间的间距不能小于100mm，避免操作时互相干扰，罐体底部与框架底座之间要留足凝水排放的空间，防止积液腐蚀罐体表面。
