小型水下探测用带翼个人潜水器结构设计

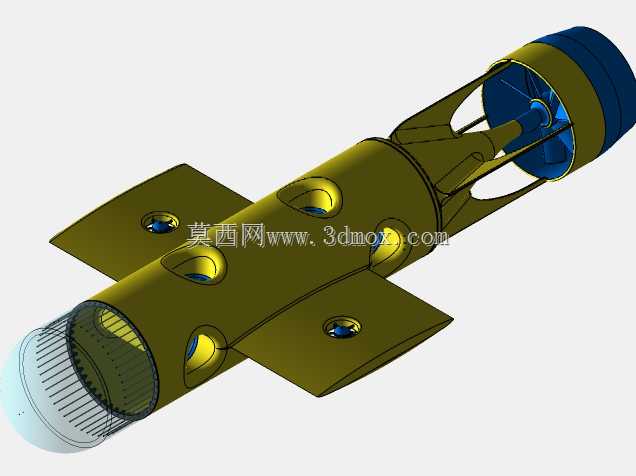

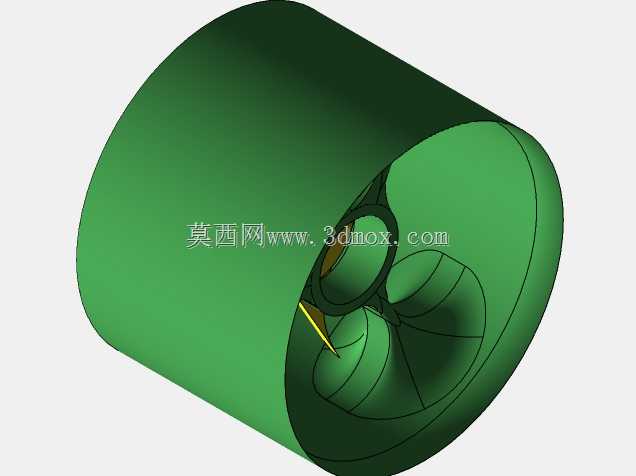

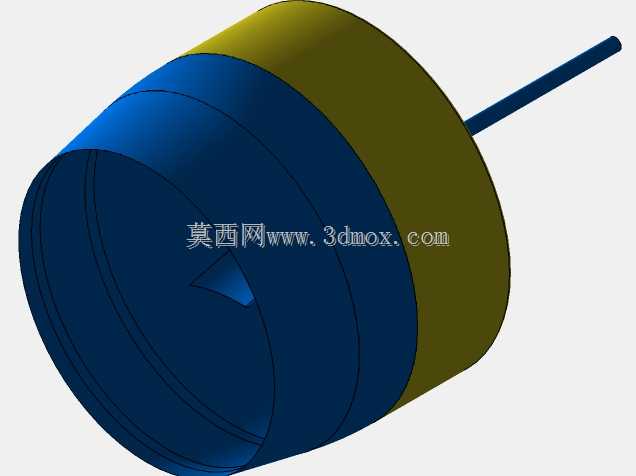

　　这款小型潜水器主要面向近岸浅水区的水下观测、小型水下作业场景，可搭载小型摄像模组、水质检测传感器完成近岸水文调查、水下管线巡检、水产养殖区水下观测等任务，相比大型载人潜水器，其部署灵活，单人即可完成岸边投放与回收作业，不需要配套大型母船支持，适配内河、湖泊、近岸浅海的低流速水域作业需求。从功能布局来看，艉部集成了导管螺旋桨推进单元，导管结构可以提升低航速下的推进效率，同时避免螺旋桨缠绕水下杂物，降低浅水作业时的故障概率；艇身四周布置的四片稳定翼，在航行时提供航向与俯仰稳定性，翼面预留的安装位可根据任务需求加装辅助传感器或者小型配重块，调整整机的浮力配平状态；艏部的透明整流罩内部预留了电子舱安装空间，可放置控制电路板、

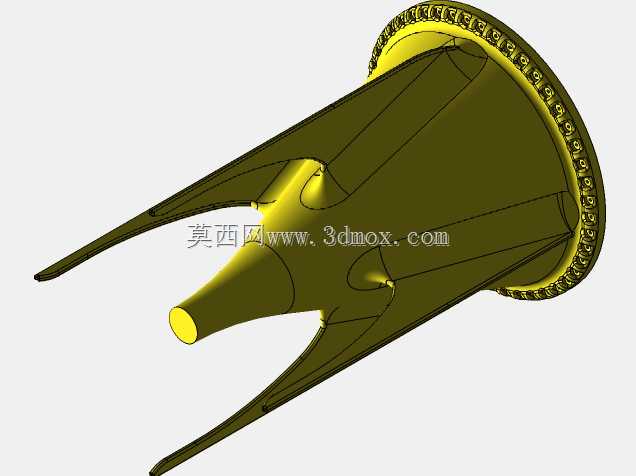

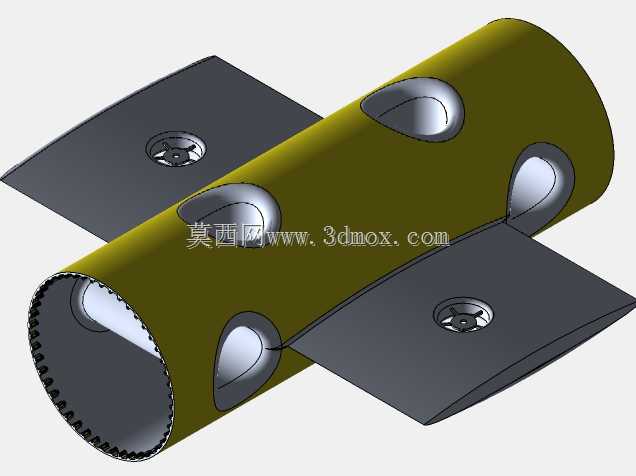

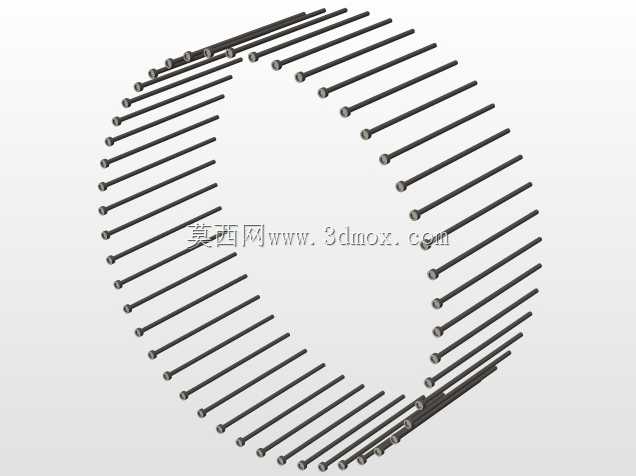

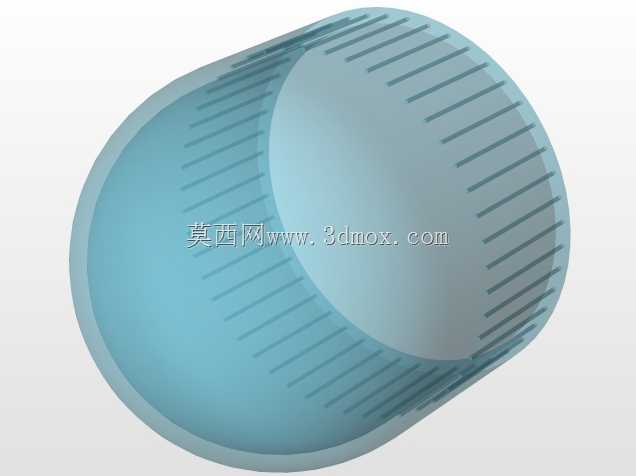

　　电池组与观测载荷，整流罩采用格栅式加强结构，在保证透波、透光性能的同时提升抗撞击能力，避免水下礁石碰撞损坏内部器件。建模过程中先以旋转凸台命令生成主体耐压舱的基础筒体，确定筒体的内径与壁厚参数，保证筒体可以容纳标准尺寸的锂电池组与控制模块，同时预留足够的密封结构安装空间；之后通过拉伸凸台生成四片稳定翼的基础外形，再对翼根与筒体的连接位置做圆角过渡处理，降低连接处的应力集中，避免航行过程中翼面受水流冲击出现断裂；艉部的导管结构先绘制截面草图旋转生成导管外壁，再通过阵列命令生成内部的支撑筋结构，将螺旋桨的安装基座与导管连接为整体，保证推进单元的同轴度；艏部的格栅整流罩先绘制外轮廓曲面，再通过线性阵列生成格栅筋条，

　　最后对所有外露棱边做倒圆角处理，降低航行时的水流阻力。设计过程中需要重点控制整机的重心与浮心位置，保证设备在水中处于水平微正浮状态，避免航行时出现抬头或者埋首的姿态问题；稳定翼的安装角度需要反复调整，保证航行时的水动阻力处于合理区间，同时兼顾转向时的响应灵敏度；所有外接部件的安装面都预留了密封槽位置，可安装O型密封圈实现静密封，满足浅水区域的水密要求，避免内部电子元件进水损坏。
