多规格弓型起重卸扣结构设计

这类弓型卸扣是起重吊装、绳索索具配套场景里最常用的连接件，日常在港口货物绑扎、设备厂内转运吊装、户外重型装备固定、船舶系泊配套、建筑施工物料吊运这些场景里都能见到，核心作用是实现吊索与被吊物、不同段索具之间的快速可拆卸连接，相比焊接式吊点灵活性更强，可根据吊装吨位快速匹配对应规格，不用在被吊物上额外焊接永久吊耳，减少对工件本体的结构破坏。

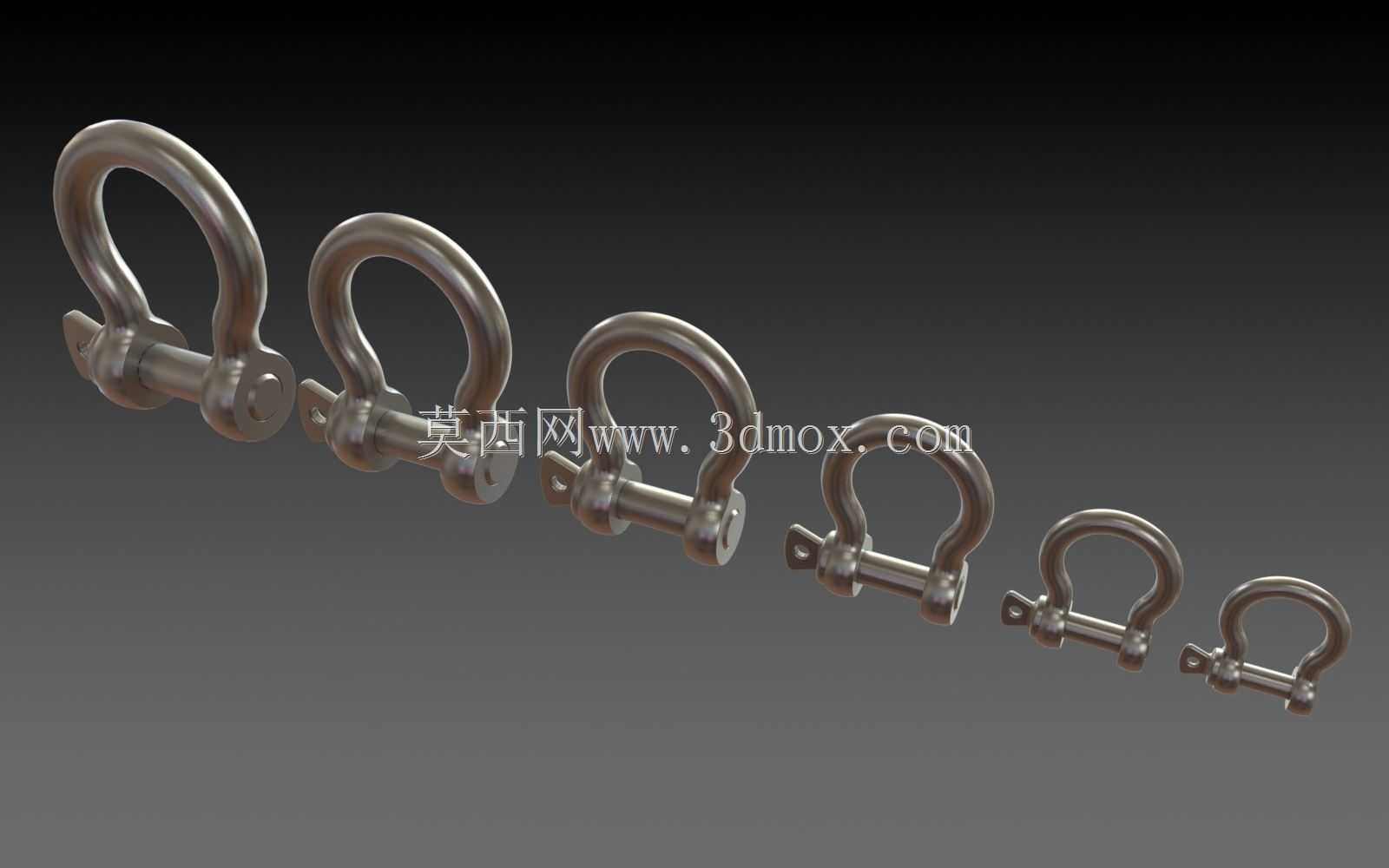

从结构设计逻辑来看，这套模型覆盖了从微型到大吨位的全尺寸梯度规格，整体采用弓型环体配合横销的经典结构，弓型的环体内弧做了平滑过渡处理，避免绳索、吊带在受力时出现应力集中割伤索具的问题，横销与环体的配合孔采用间隙配合设计，既保证横销可以快速插拔拆装，又不会因为间隙过大在受冲击载荷时出现横销窜动脱出的风险。不同规格的卸扣环体截面直径、开口宽度、额定载荷对应匹配，最小规格可用于轻型工装的绳索固定，大规格可满足数吨级的重型设备吊装需求，安装时只需要将横销旋出，把环体套入吊点耳孔或索具环套后再插回横销锁止即可，不需要额外的专用工具，现场作业效率很高。

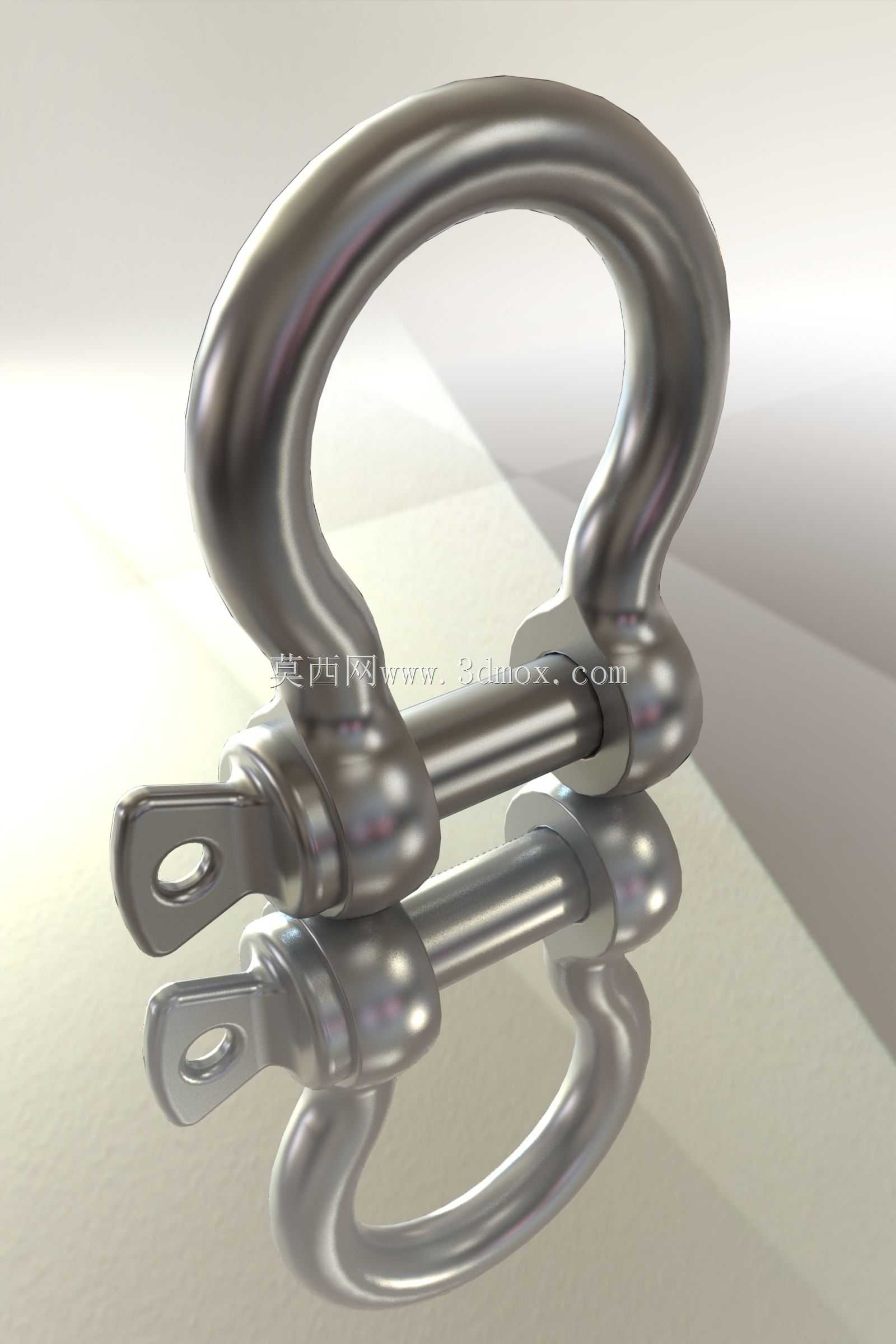

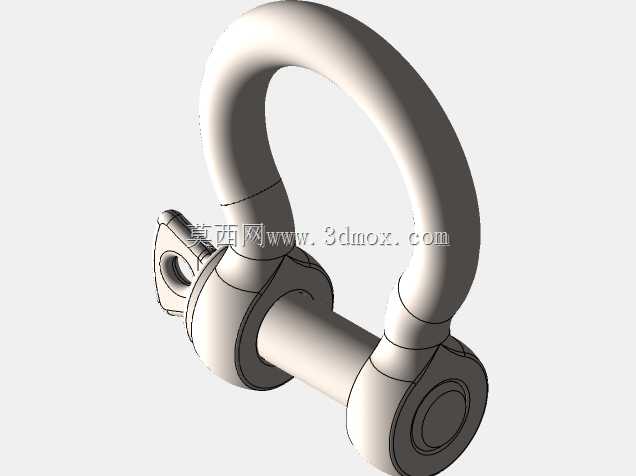

建模过程中先从单个基准规格入手，先绘制环体的中心引导线，按照弓型轮廓做平滑曲率调整，再扫描生成环体的实体，对环体与横销配合的两个端部做切除拉伸生成销孔，同时在销孔位置做局部加厚处理，抵消开孔带来的结构强度损失；之后单独绘制横销零件，横销端部的限位挡边做圆角过渡，避免应力集中在挡边根部出现断裂风险。完成单个规格的零件建模与装配验证后，通过全局变量驱动的方式，按照额定载荷对应的尺寸比例，批量生成其余梯度规格的模型，保证同系列不同规格的结构比例统一，不会出现尺寸错位的问题。建模时特意还原了卸扣表面的锻造纹理细节，渲染阶段匹配金属材质的粗糙度参数，还原合金钢锻造件的真实质感，方便设计人员在做吊装方案三维排布时，直接调用对应规格的模型做装配干涉检查，提前确认卸扣与吊点、索具的安装边界是否匹配，避免现场安装时出现卸扣规格与吊点耳孔不匹配、开口宽度不足无法套入索具的问题。

在实际选型使用时，需要注意卸扣的受力方向要沿着环体的中心对称面，禁止横向斜拉受力，否则会让环体承受额外的弯曲力矩，大幅降低额定承载能力，横销安装到位后要确认锁止结构完全卡紧，避免吊装过程中横销转动脱出引发安全事故。
