室内消火栓箱消防配套箱体结构设计

做这个消防栓箱的结构设计时，最先要锚定的是民用建筑公共区域的安装场景，不管是写字楼走廊、住宅楼道还是商业综合体的疏散通道旁，这类箱体都要兼顾安装适配性、日常防护性与应急取用的便捷性，不能只做个外观壳子应付。首先明确箱体的核心用途，是内置消防水喉、水带、水枪等消防器材，平时对器材起到封闭防护作用，避免落灰、磕碰损坏或者无关人员随意挪动，火情发生时可以快速开启取用器材，完成初期火灾的扑救操作。

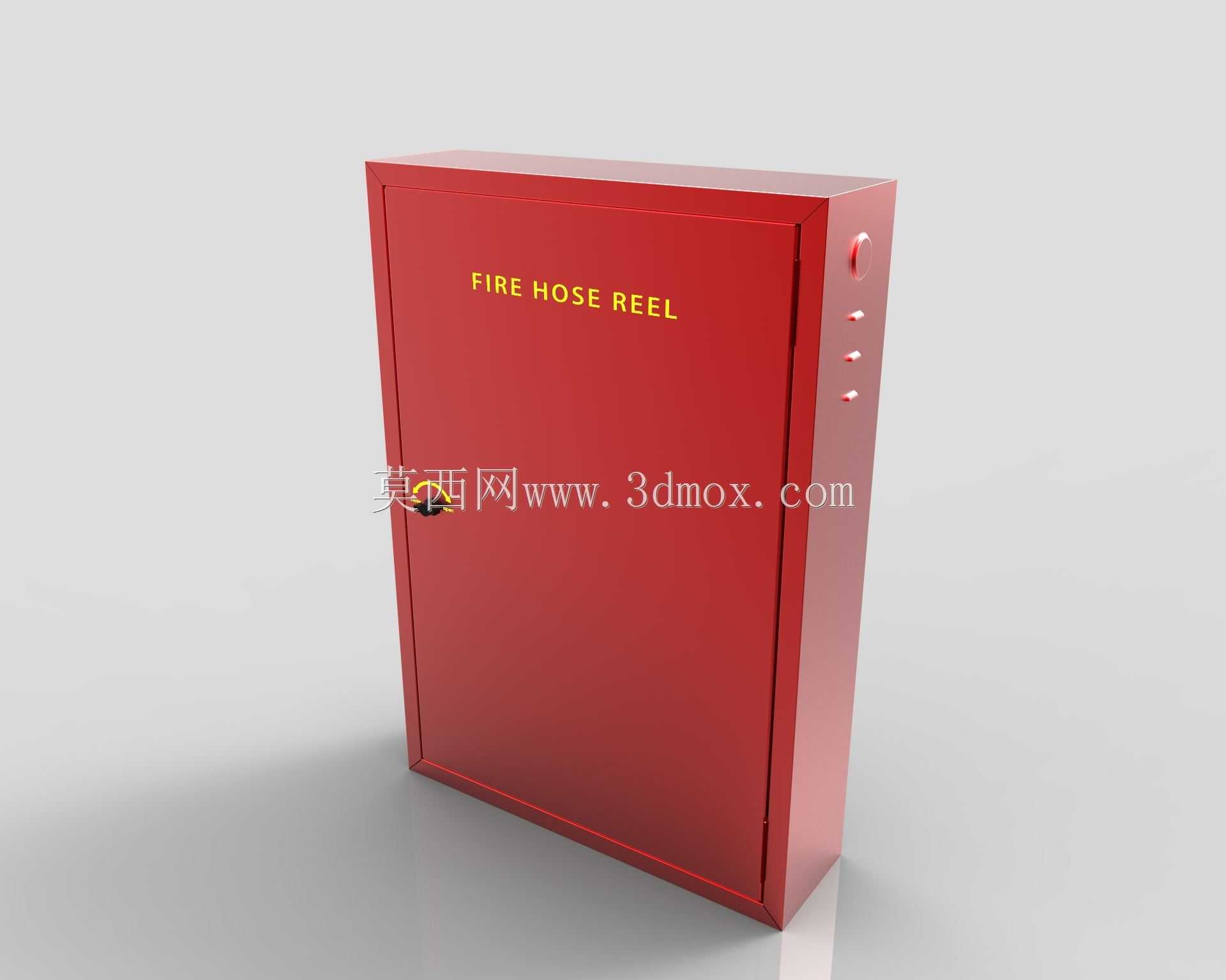

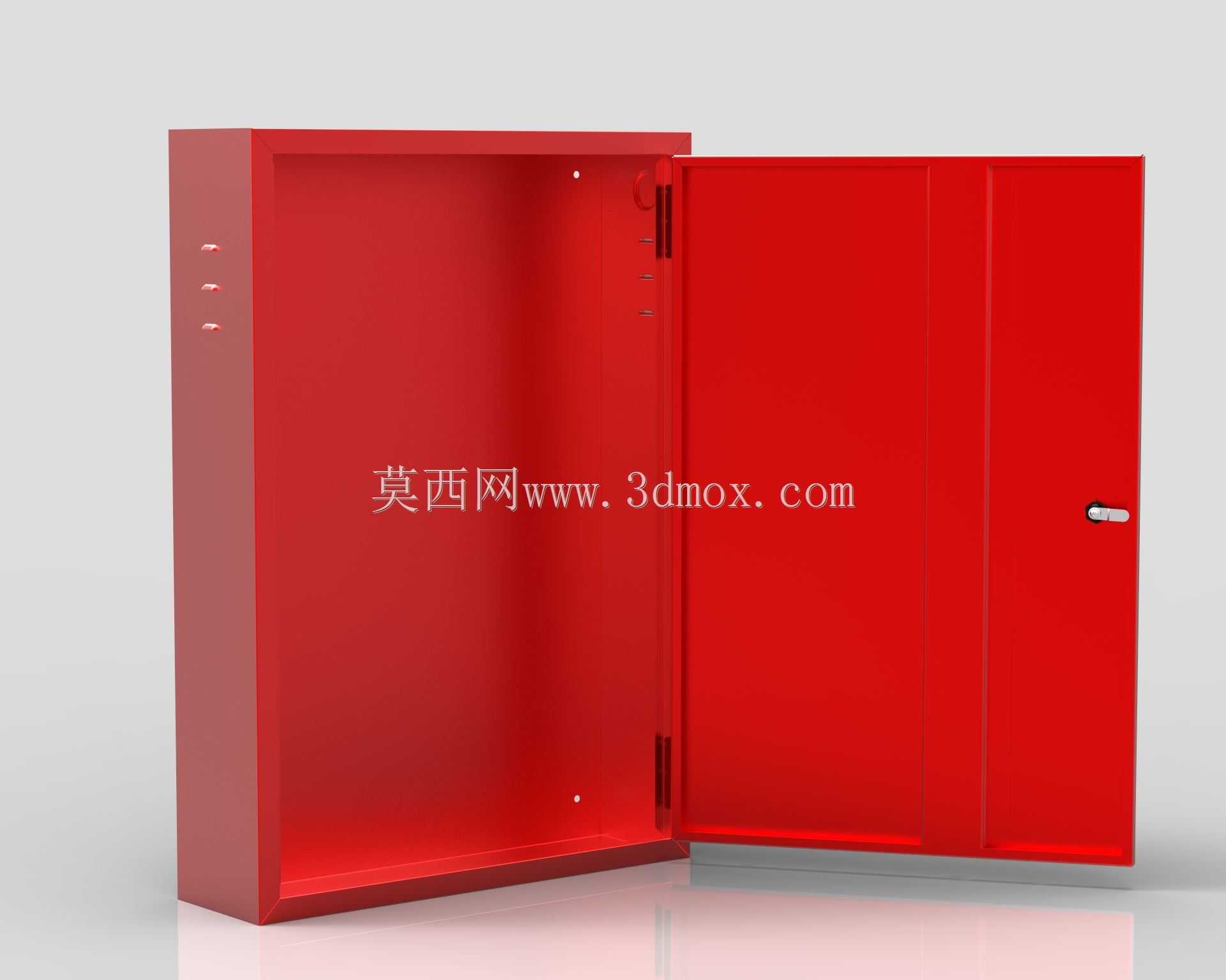

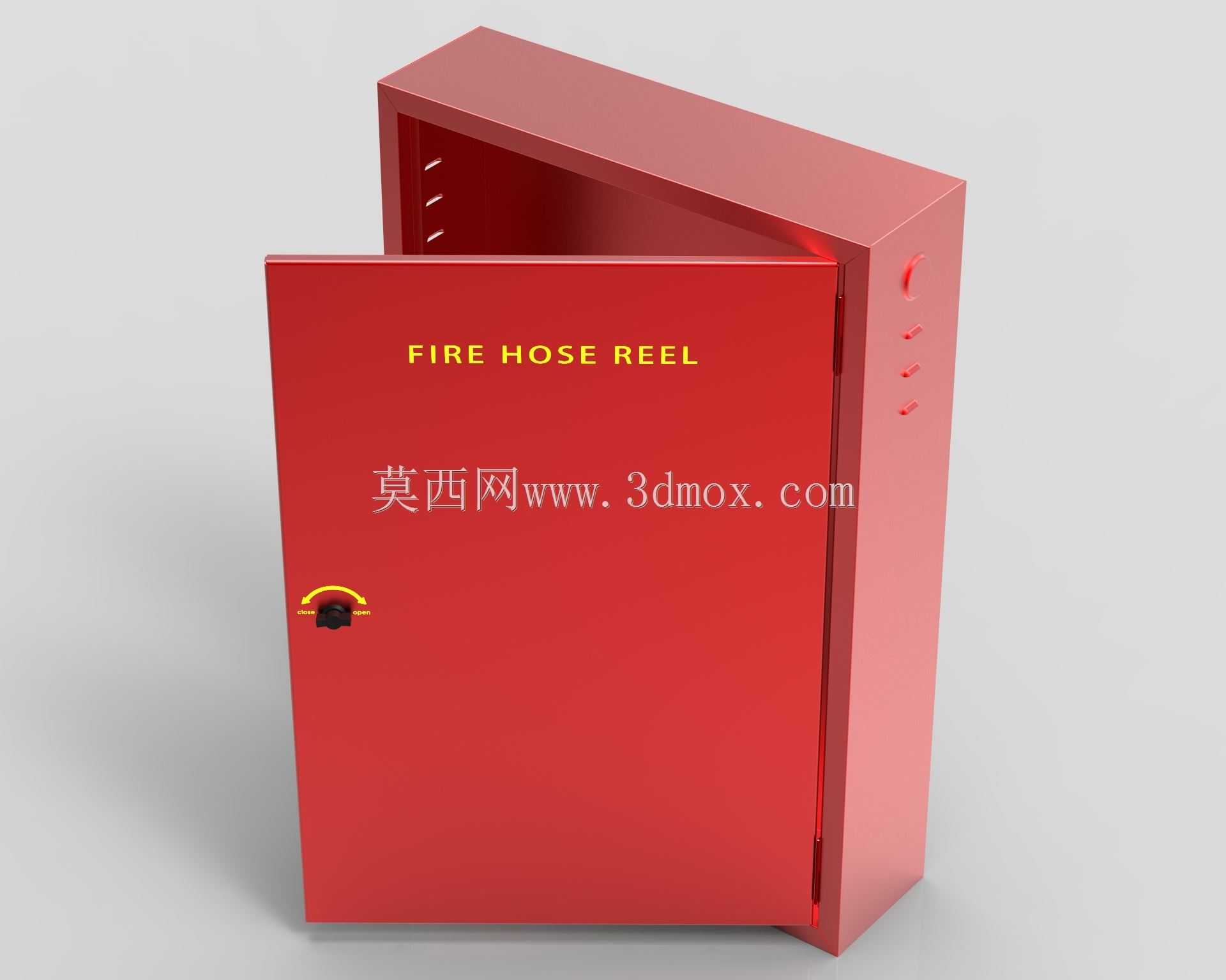

设计思路上优先考虑钣金加工的工艺可行性，整体采用冷轧钢板弯折成型的结构，减少不必要的复杂拼接，降低加工时的焊接变形量。箱体正面做内嵌式门体结构，门轴设置在侧边，开合角度要保证能完全敞开不遮挡内部器材的取放空间，门体上预留标识印刷区域，用醒目的黄色字体标注器材类别，哪怕在光线不足的楼道环境里也能快速识别。箱体侧边预留三个安装孔位，对应锁具、铰链的安装位置，锁具采用通用的消防专用锁，日常可以锁闭避免无关开启，应急时可以用通用钥匙或者破拆方式快速打开。

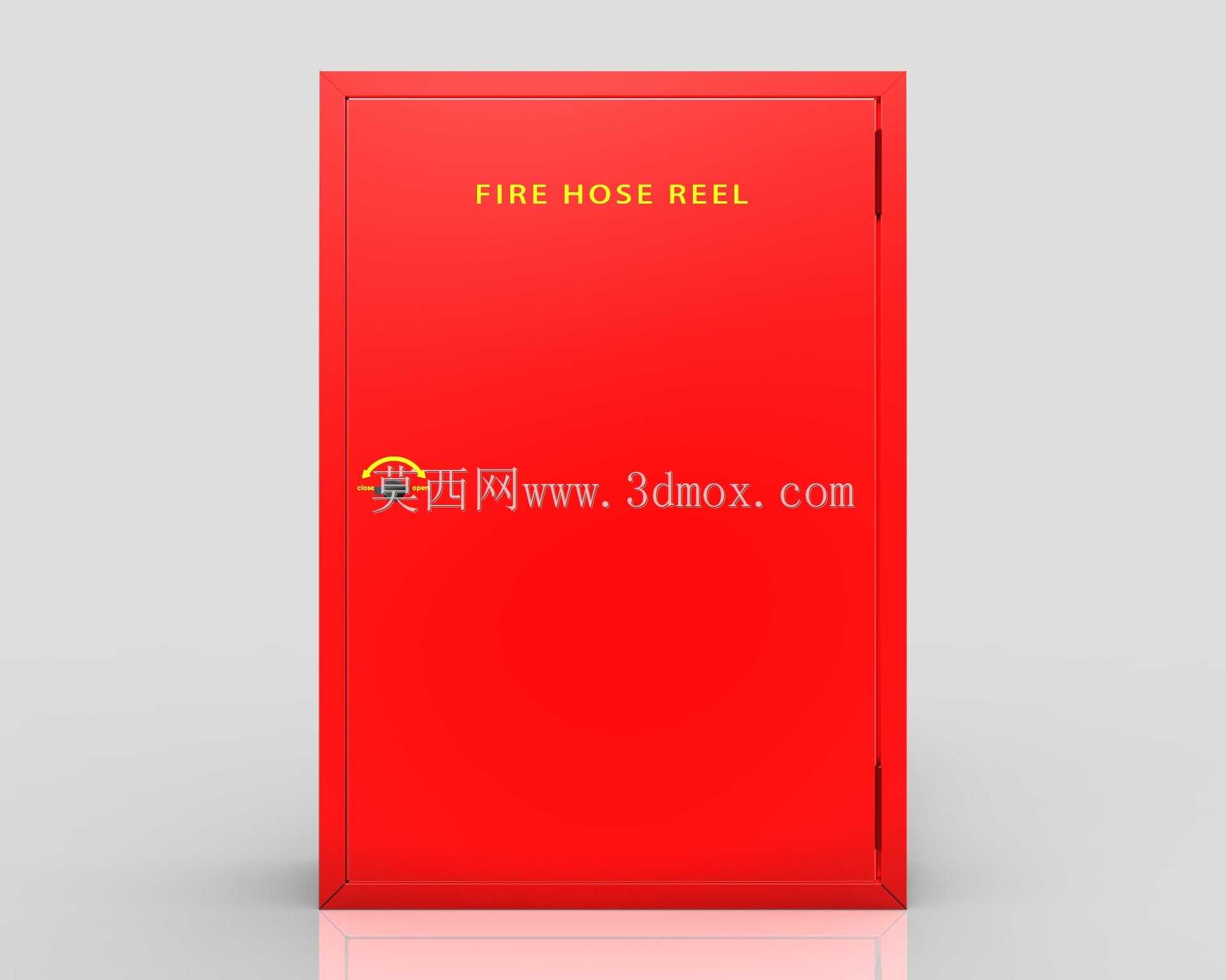

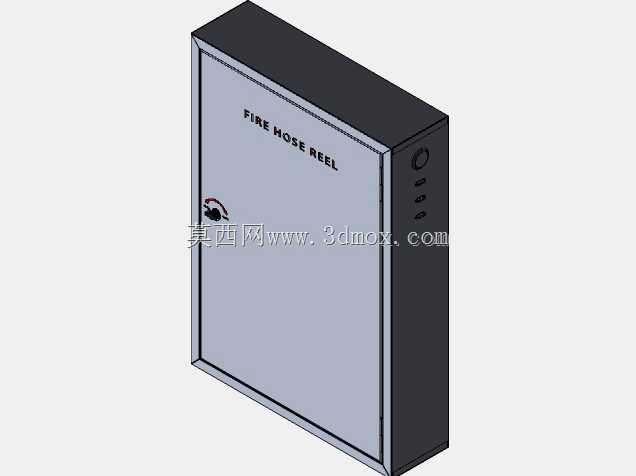

外形尺寸设定为1000mm高、700mm宽、200mm深，这个尺寸是结合常规消防水带盘卷后的尺寸、水喉的安装空间确定的，安装时要注意箱体嵌入墙体或者挂装时，背面距离墙面预留不小于20mm的走管空间，侧边距离通道边缘不小于500mm，避免开门时遮挡疏散通道。建模时先用SOLIDWORKS绘制整体的外形基准面，先拉伸出箱体的主体外壳，抽壳时保留1.2mm的均匀壁厚，对应常规钣金加工的钢板厚度，再依次绘制门体的弯折轮廓，添加合页、锁具的安装位特征，最后给门板添加标识的贴图特征，完成整体装配后添加渲染外观，模拟实际红色消防漆面的金属质感，检查各个部件的干涉情况，确认门体开合无卡顿、内部空间能完整容纳配套消防器材，安装孔位的位置符合现场挂装或者嵌装的施工要求，不会和墙体内部的管线产生位置冲突。
