可堆叠嵌套式工业周转物流箱结构设计

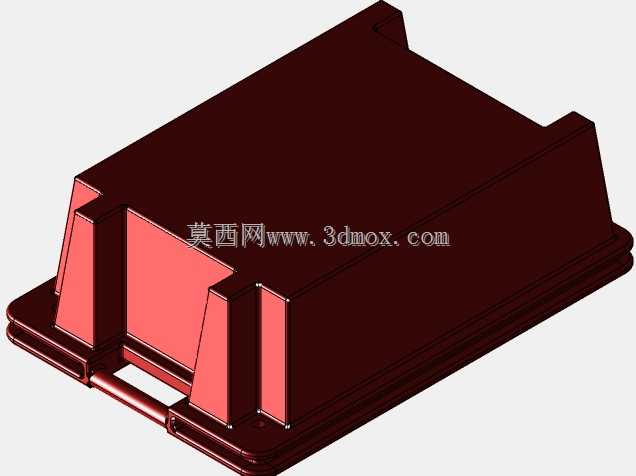

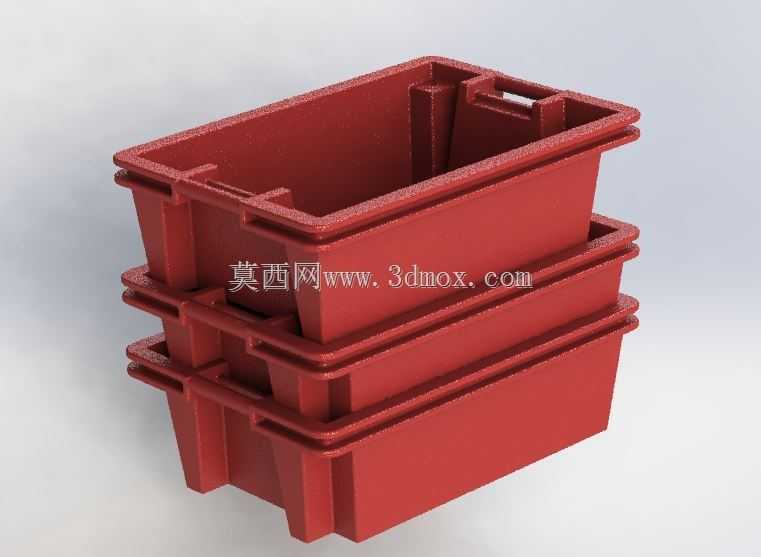

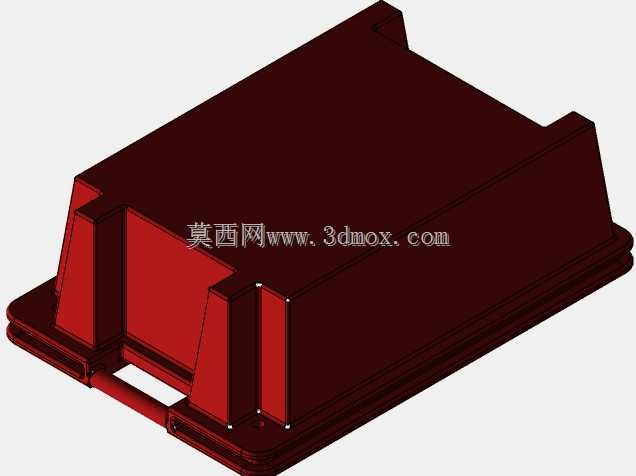

这类可堆叠嵌套的周转箱，是生产车间物料周转、仓储分拣、线边配送场景里的常用容器，日常用来存放小型五金件、装配零部件、分装后的半成品，空箱状态下可以互相嵌套摞放，能压缩七成以上的仓储占用空间，满载时又能通过箱体边缘的卡位结构稳定叠放，避免运输过程中滑落倾倒。做这个结构建模的时候，最先要确认的是箱体的堆叠限位结构，也就是箱口边缘的凸台和箱底对应的凹槽配合尺寸，要保证叠放时上下箱体的咬合深度在15mm左右，既不会因为配合过紧导致取箱困难，也不会因为间隙过大在周转晃动时移位。箱体侧壁做了均匀的加强筋布局，从箱口一直延伸到箱底的支撑脚位置，筋条厚度控制在2mm，和3mm壁厚的箱体做圆弧过渡，避免注塑成型时出现缩痕，同时能保证装满20kg物料时侧壁不会出现明显鼓胀变形。建模的时候先从箱体的内腔轮廓开始画草图，因为周转箱的核心是内部有效容积，先拉出基础的箱体实体，再抽壳得到均匀的壁厚，之后单独处理箱口的堆叠卡位结构，这个位置要做圆角处理，避免工人搬运时被锐边划伤。箱体侧面的把手位置做了内凹式的抠手结构，抠手的深度要能容纳成年男性的四指伸入，抠手边缘同样做了R3的圆角，同时在抠手背面加了局部加厚，避免长期搬运时把手位置出现应力断裂。箱底的支撑脚做了网格状的加强结构，和箱口的凸台位置完全对应，叠放时支撑脚刚好落在下层箱体的卡位凸台上，重量可以顺着加强筋直接传导到下层箱体的侧壁，不会压坏箱底平面。空箱嵌套时，箱体侧壁设计了1:50的拔模斜度，保证空箱可以顺畅套入下层箱体，嵌套后外露的高度只有原箱体高度的四分之一，非常适合返程运输时节省货车空间。建模过程中要反复核对各个配合面的尺寸公差，尤其是堆叠卡位的配合间隙，预留0.5mm的间隙方便注塑后的尺寸偏差适配，同时要检查所有转角位置的圆角，避免应力集中点，最后再做整体的拔模分析，确认所有外表面都符合注塑脱模的斜度要求，没有倒扣结构需要额外做滑块抽芯，尽可能简化模具结构，降低后续量产的开模成本。
