可旋转张紧式皮带滑轮总成结构

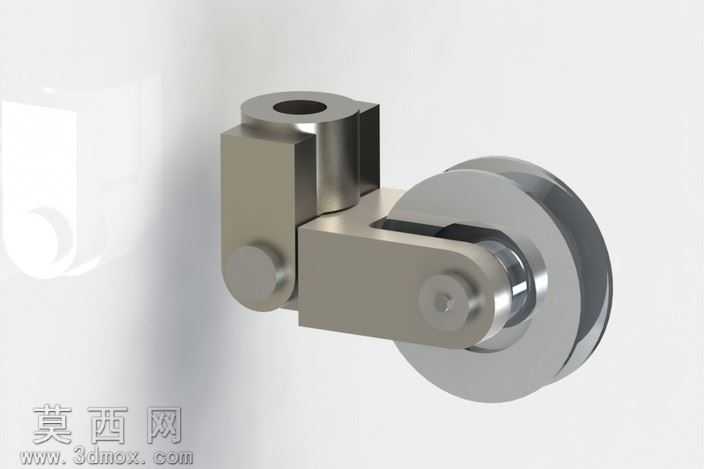

本模型为可旋转式皮带滑轮总成，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动部件的装配逻辑，对各组成零件的尺寸公差、配合间隙进行了合理设定，确保整体结构符合实际机械设计的工程规范。模型整体由安装基座、铰接摆臂、滑轮主体、连接销轴四大核心部分构成，安装基座设置有同轴安装孔，可通过紧固件将总成固定在设备机架的对应安装位，基座与摆臂之间采用销轴铰接结构，实现摆臂相对于基座的角度调节功能，该铰接结构预留了合理的转动间隙，同时保证连接强度满足传动张紧的受力需求。摆臂为一体式弯折结构，一端与基座铰接，另一端通过销轴与滑轮主体连接，滑轮主体采用双轮缘槽型结构，轮槽尺寸适配标准传动皮带的截面规格，可有效避免皮带在传动过程中发生滑脱问题，滑轮与连接销轴之间设置有转动配合结构，保证滑轮可绕销轴顺畅转动，降低传动过程中的摩擦阻力。材质设定方面，安装基座与摆臂采用哑光金属材质，模拟碳钢机加工后的表面质感，对零件的棱边进行了合理的倒角处理，避免尖锐棱边带来的装配安全隐患；滑轮主体采用亮面金属材质，模拟精加工后金属轮面的光泽效果，销轴类连接件采用稍深的金属色调，区分不同功能的零件结构，提升整体渲染效果的层次感。渲染阶段采用柔和的工业产品布光方案，通过多角度光源凸显零件的结构轮廓与金属材质质感，对转动配合部位、铰接部位的细节进行了重点呈现，清晰展示各零件之间的装配关系。设计思路上，该总成核心功能为皮带传动系统的张紧调节，摆臂可绕基座铰接点实现180度范围内的角度调整，通过调整摆臂角度改变滑轮的位置，从而实现对皮带张紧度的调节，结构简单可靠，调节操作便捷，可广泛应用于各类需要皮带张紧的机械传动场景，整体模型结构完整，各零件之间无干涉问题，可直接用于装配验证、结构演示以及相关传动机构的设计参考。
