双作用铰接式液压油缸三维设计作品

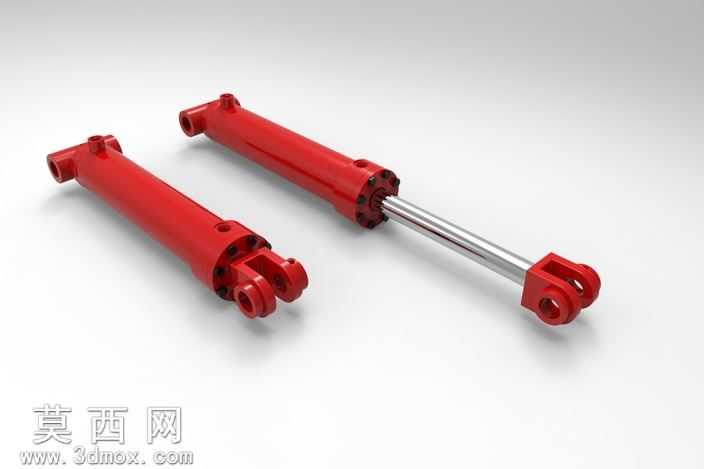

本作品为两款同系列铰接安装式液压油缸的三维建模成果，建模过程严格遵循液压元件通用设计规范，完整还原了双作用单活塞杆液压缸的全部结构细节。建模阶段首先依据液压缸公称压力、缸径、行程等核心参数搭建基础参数化骨架，分别完成缸筒、端盖、活塞杆、活塞、铰接耳环、导向套、密封槽、油口等独立特征的构建：缸筒部分采用薄壁圆筒结构建模，还原了端部法兰连接的螺栓孔分布、止口定位结构，确保缸筒与端盖的装配关系完全符合实际装配逻辑；活塞杆部分采用镀铬硬轴的材质表现逻辑，建模时还原了杆端与活塞的连接螺纹、轴用密封安装位、防尘圈槽位等细节，保证活塞杆伸缩行程的结构合理性；铰接耳环部分分别完成了缸底耳环与杆端耳环的结构建模，还原了耳环内孔的衬套安装位、铰接销轴的配合间隙特征，确保安装接口符合通用液压油缸的安装尺寸规范。材质与渲染阶段，针对不同部件匹配对应材质属性：缸体外表面采用亮红色工业油漆材质，调整材质粗糙度与反光度还原工程机械液压油缸的漆面质感；活塞杆表面采用高抛光镀铬金属材质，设置高反光度与低粗糙度参数，模拟镀铬层的镜面金属效果；铰接耳环、连接螺栓等部件采用发黑处理结构钢材质，调整哑光金属质感区分于镀铬活塞杆；密封件位置采用黑色丁腈橡胶材质，还原橡胶件的哑光弹性质感。渲染阶段采用柔和的影棚布光方案，通过主光、辅光、轮廓光的搭配，清晰呈现油缸各部件的结构层次，避免金属材质出现过曝或反光失真问题，同时通过环境贴图模拟真实工业场景的反射效果，提升模型的真实感。结构设计上两款油缸分别适配不同安装工况，一款为缸底铰接、杆端单耳环的标准安装结构，另一款调整了缸体长度与活塞杆行程，适配不同的推力与行程需求，两款模型均保留了完整的装配约束关系，可直接用于液压系统装配模拟、运动仿真演示，也可作为液压传动教学演示、工程机械液压系统方案展示的数字化模型使用，建模过程中对密封结构、连接结构的细节还原，能够直观呈现液压油缸的工作原理与装配逻辑。
