托内拉式自来水龙头密封固定环结构

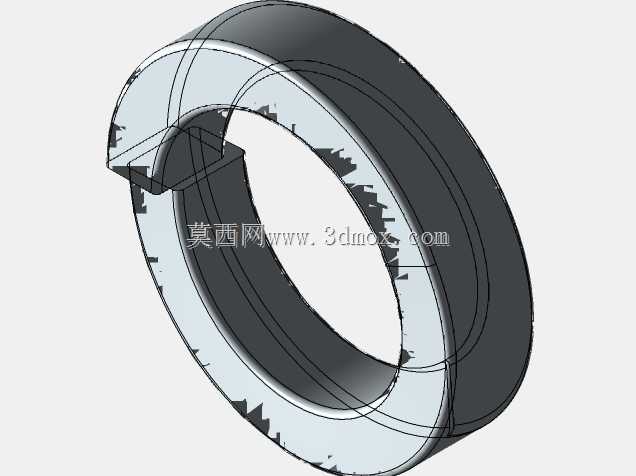

日常厨卫空间的供水管路终端，这类环形构件是水龙头与台面安装位衔接的核心承压部件，多数用户日常只会注意到龙头外露的出水、操控部分，却忽略台面下方这类锁紧密封件的作用——一旦该部件的配合尺寸出现偏差，轻则出现龙头安装后晃动偏移，重则会引发台面下方的渗漏水问题，长期渗漏还会泡坏橱柜基材，在商用公共盥洗区域，高频率的龙头开关操作会对该部件的抗疲劳性能提出更高要求，需要构件在长期交变受力下依旧保持足够的压紧力，避免密封失效。从结构设计逻辑来看，该环形件采用阶梯式内外径设计，内侧的卡槽结构用于和龙头主体的定位凸台卡合，避免安装完成后出现周向转动，外侧的均布齿状结构是为了适配手动拧紧的操作需求，不需要额外的专用工具，安装人员徒手即可完成初步锁紧，后续如果需要调整龙头出水角度，也不需要完全拆下构件，只需要稍微松脱即可转动调整到位，再重新锁紧即可。建模阶段首先要确定核心配合尺寸，首先匹配常用台盆的安装开孔直径范围，环形件的最大外径要大于常规开孔尺寸2mm以上，保证压紧时的受力面足够，不会出现压穿台面开孔边缘的问题，内径尺寸则要和龙头主体的安装柱外径保持过渡配合，公差控制在0.1mm以内，既保证安装时可以顺利套入，又不会出现过大的配合间隙导致晃动。绘制草图阶段先绘制两个同心圆确定内外径基准，再绘制单侧的定位凸台结构，通过圆周阵列生成内侧的卡位结构，之后绘制外侧的防滑齿结构，同样通过圆周阵列完成整圈特征，拉伸凸台生成基体后，对边缘位置做0.5mm的倒角处理，避免安装时锋利的边缘割伤安装人员的手部，也能避免应力集中导致的部件开裂。完成基体建模后，还要模拟实际安装的受力场景，验证环形件在承受额定压紧力时的形变情况，确保形变范围在密封件允许的压缩量区间内，不会因为压力过大导致密封胶圈过度压缩失去弹性，也不会因为压力不足导致密封面存在缝隙。这类构件虽然结构不复杂，却是水龙头安装环节必不可少的配件，不管是家用台盆龙头还是商用感应龙头的安装，都需要匹配对应规格的锁紧固定环，建模时还要兼顾不同厚度台面的适配性，环形件的轴向高度要覆盖常见的石英石台盆、陶瓷台盆、不锈钢台面的厚度范围，保证不同安装场景下都有足够的螺纹啮合长度来实现锁紧固定。
