水下作业遥控潜航运载设备结构设计

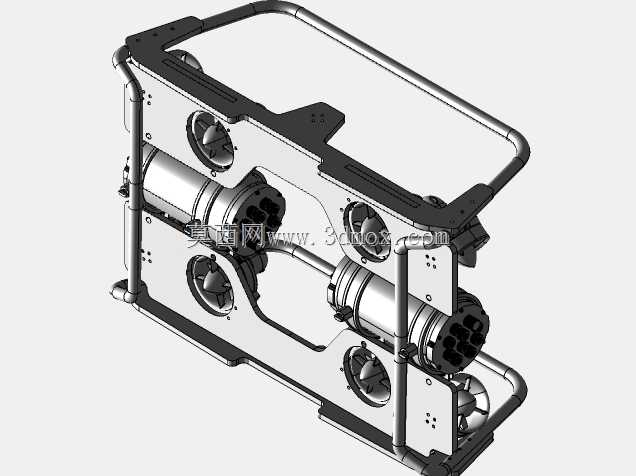

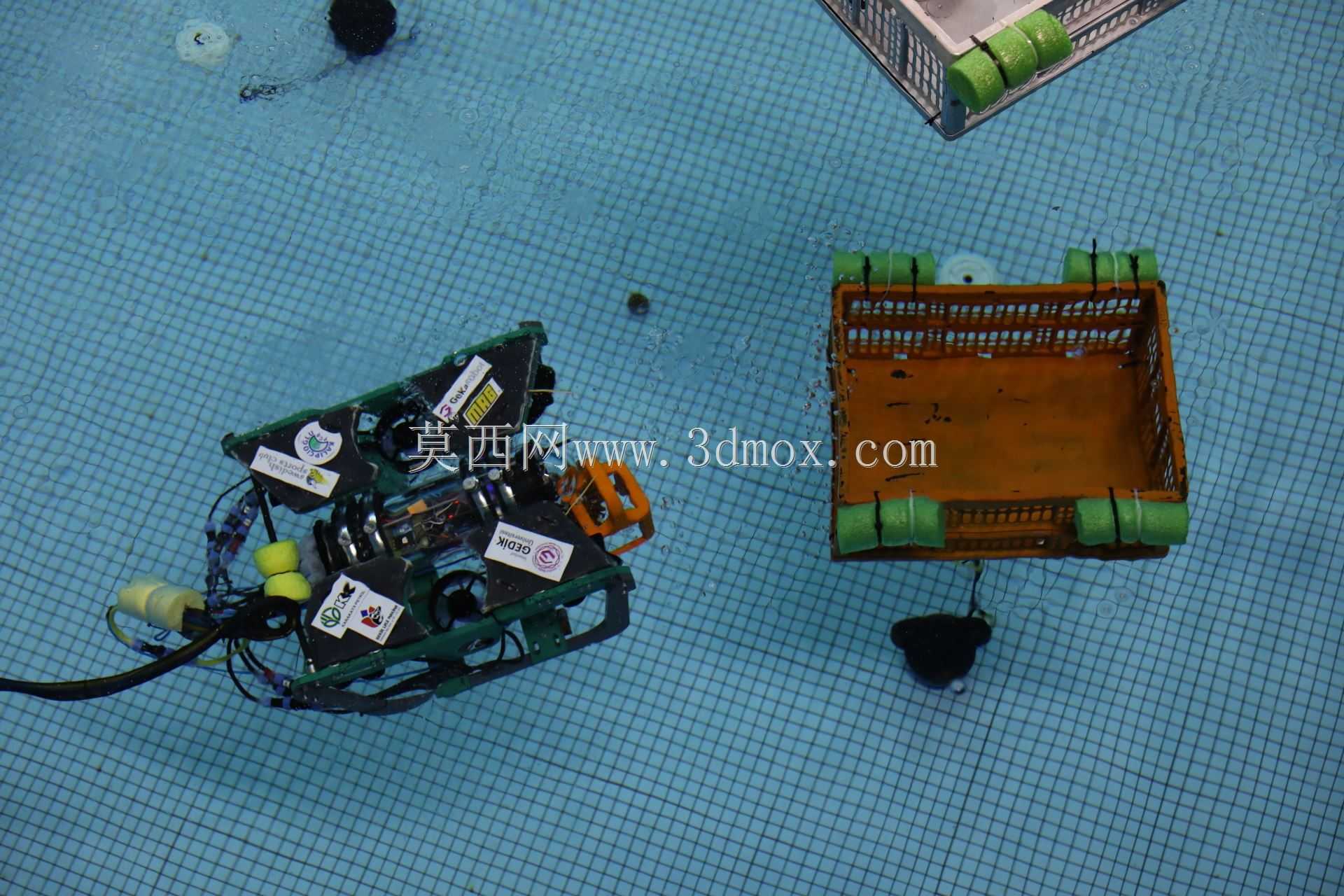

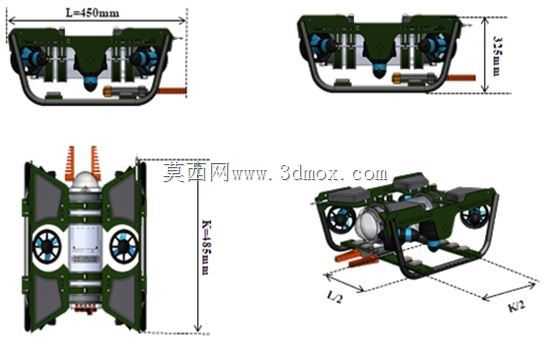

这款水下遥控作业设备的设计初衷，是覆盖近岸浅水区域的水下巡检、轻型物件转运、水下结构附着物清理这类常规人工作业风险较高的场景，相比大型作业级ROV，它的整体尺寸控制在600mm×400mm×300mm的边界内，框架采用镂空式聚丙烯材质搭建，既保证了水下结构强度，又能将整机空气中重量控制在12kg以内，单人即可完成岸边布放与回收操作，不需要配套大型吊放设备，适配养殖网箱巡检、码头桩基排查、小型水下取样这类零散作业需求。设备的核心作业端搭载了弹性夹持机构，夹持行程覆盖20mm到120mm的管径范围，搭配8组托管定位结构，能够在水下稳定夹持管状作业工具、采样容器或者小型待回收物件，夹持力通过弹性元件自适应调整，不会因为夹持力过大损伤脆性采样件，也不会因为夹持力不足在潜航移动过程中出现物件脱落的问题。浮体模块采用对称式模块化布置在框架四角，通过调整浮体块的安装位置，可以精准匹配整机的浮力配平，保证设备在水下处于水平悬停姿态，不会出现头重脚轻或者侧倾的问题，框架预留的标准安装孔位，还可以根据作业需求快速更换摄像头、清理刷、采样吸盘这类不同的功能附件，不需要对主体框架做二次打孔修改。建模阶段先从主体框架的型材搭接基准开始，先绘制框架的二维草图定位各安装点的相对位置，确认浮体、电子舱、推进器的安装边界没有干涉后，再逐个生成框架的实体结构，之后依次装配推进器固定座、浮体卡箍、夹持机构的铰接结构，每完成一个子装配就做一次静态干涉检查，重点确认夹持器开合过程中不会和框架、浮体发生运动碰撞，电子舱的密封端盖安装位置预留足够的接线操作空间，推进器的出水方向不会被框架结构遮挡影响推力效率。布线通道在框架内侧预留了专用的走线槽位，避免线缆在水下晃动被螺旋桨缠绕，所有外露的安装件都做了圆角处理，防止布放回收过程中刮破防水线缆或者作业人员的防护手套。设备的操控响应逻辑做了适配浅水作业的优化，水平推进器采用对角布置，既可以完成前进后退、转向平移的基础动作，也能在有流速的近岸水域保持定点悬停，垂直推进器提供定深控制的动力输出，配合深度传感器可以将悬停深度误差控制在0.2m以内，足够满足浅水区域的精细化作业需求。夹持机构的驱动采用密封舱内置的舵机输出，传动结构做了隔水密封处理，传动件采用耐腐蚀的316不锈钢材质，长期在淡水或者低盐度海水环境下作业也不会出现锈蚀卡滞的问题。
