重型手动管子夹持台钳结构设计

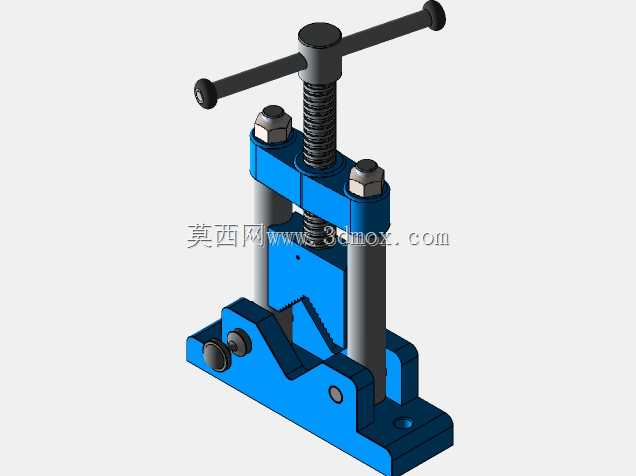

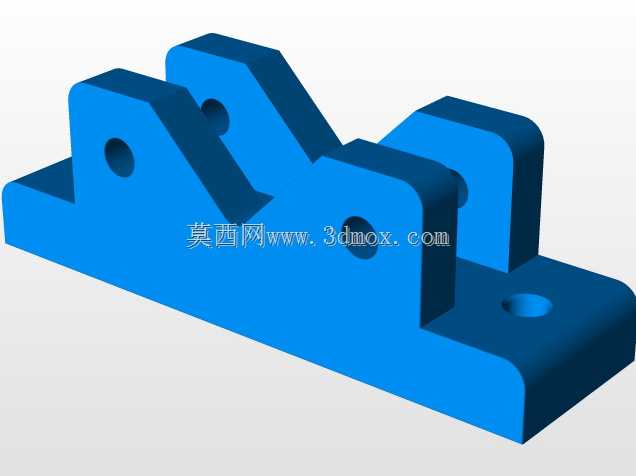

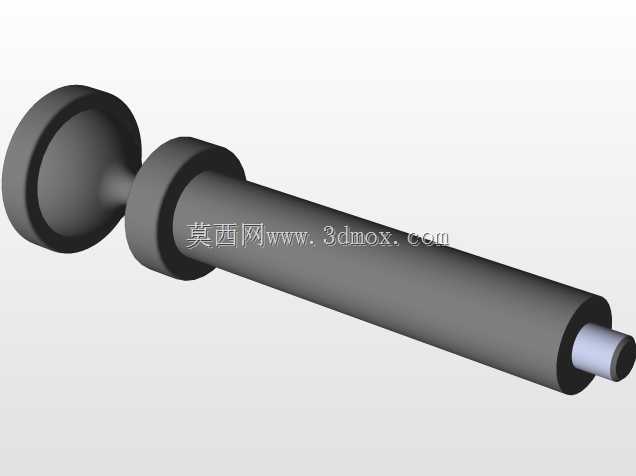

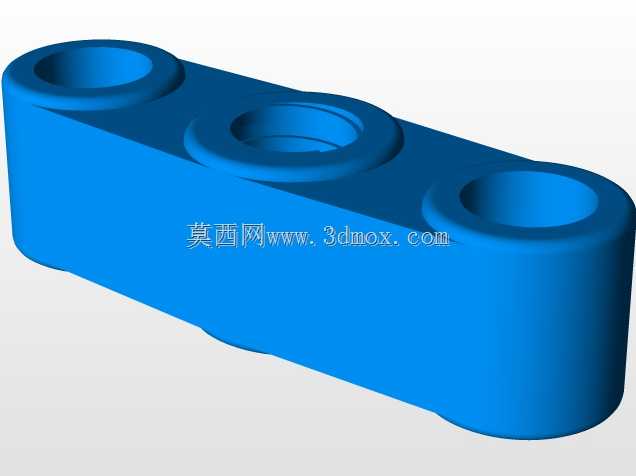

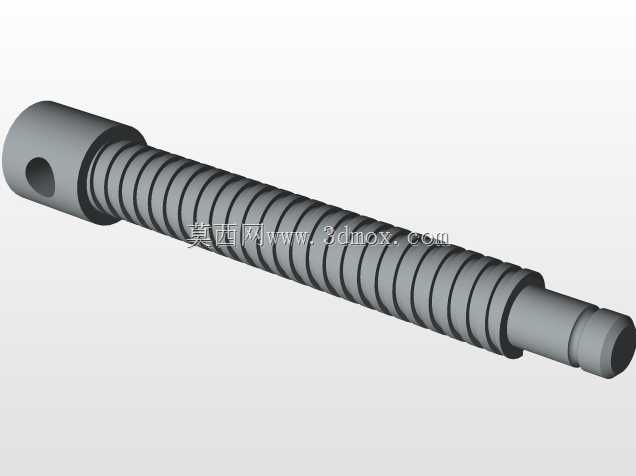

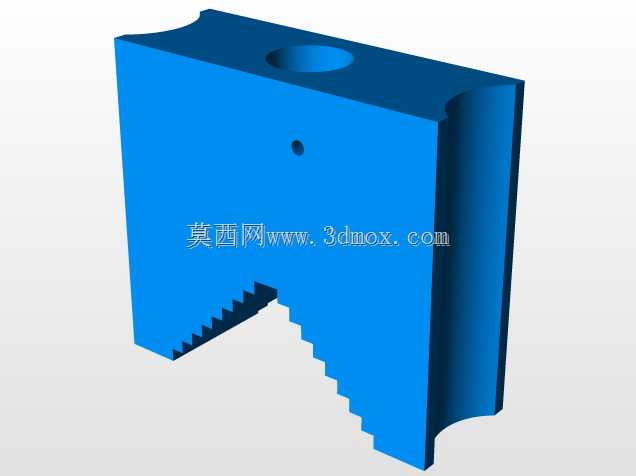

在管道安装、水暖施工、金属管材加工作业场景里，这类手动管钳是工位上离不开的夹持工装，区别于普通手用管钳，这款台式结构的夹持设备能提供更稳定的装夹力，避免管材加工过程中出现打滑、移位问题。从功能特性来看，它依靠梯形丝杠传递夹紧力，两根立式导柱为上压块提供垂直导向，底部V型钳口可以适配不同外径的圆管，侧面的锁紧旋钮能辅助定位管材轴向位置，装夹后可完成管材切割、套丝、对口焊接等多道工序，不会因为施力过大造成管材表面过度夹伤。做这款结构的三维建模时，首先要确定钳体的安装边界，底座预留的四个安装孔要匹配常规钳工工作台的T型槽间距，整体高度控制在方便站姿操作的范围，不会过高导致操作晃动感，也不会过低让操作人员弯腰疲劳。建模第一步先绘制底座的草图，拉伸生成基体后切除出V型钳口的让位结构，再依次绘制两根导柱的安装孔，保证孔位同轴度符合装配要求；之后绘制上滑动压块，要注意压块内孔与导柱的配合间隙留0.1mm左右的滑动余量，避免卡滞；梯形丝杠部分要单独绘制牙型，和压块顶部的螺纹孔做配合校验，保证旋转手柄时丝杠传动顺畅无干涉；两侧的锁紧螺母、顶部的T型操作手柄、底部的调节旋钮都要按照实际操作的人机尺寸设计，手柄长度要保证手动旋紧时能获得足够的夹紧力矩，不需要额外加力杆就能满足常规金属管材的夹紧需求。实际使用中，这款管钳可以固定在车间固定工位，也可以临时固定在移动作业台面上，夹持管径覆盖常规水暖、工业管道的常用规格，钳口的V型结构对圆管、六角棒类工件也能实现稳定装夹，除了管道作业，小型五金件的锉削、打磨、钻孔工序也能临时用它完成装夹。建模过程中要对所有活动部件做干涉检查，尤其是丝杠下压到最低位置时，要保证压块和底座钳口之间留有最小管径的装夹空间，导柱顶端的限位结构要能防止压块脱出，所有棱角位置都做R角处理，避免操作过程中划伤操作人员，整体结构没有复杂的曲面特征，全部采用机加工件拼接，加工工艺性好，普通铣床、钻床就能完成所有零件的加工，后期维护只需要定期在导柱和丝杠位置涂抹润滑脂，就能保证长期使用的操作顺畅度。
