挖掘机工作装置及铲斗三维结构设计

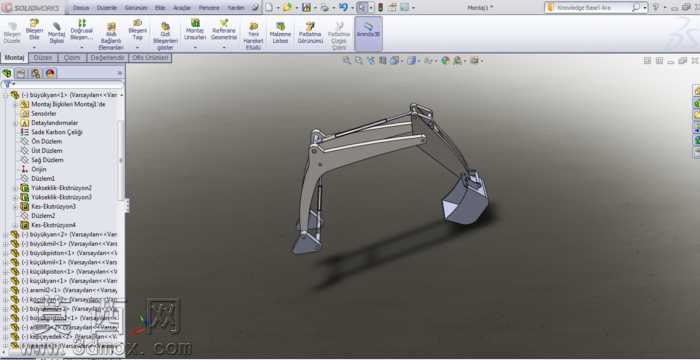

本作品为挖掘机前端工作装置的三维参数化建模成果，完整覆盖动臂、斗杆、铲斗以及配套液压油缸、铰接销轴等核心部件的结构设计。建模过程中严格遵循工程机械设计的尺寸规范，先通过草图绘制各部件的截面轮廓与铰接点位，确定动臂的弯折角度、斗杆的长度比例、铲斗的切削刃弧度与斗容匹配关系，再通过拉伸、旋转、放样等特征操作生成各零件的实体结构，对铰接部位的轴孔配合间隙、油缸安装座的加强筋结构做了细节优化，保证各部件运动过程中无干涉。材质设置上，针对不同部件的实际工况做了区分：动臂与斗杆主体采用高强度合金结构钢材质，表面做哑光金属漆质感处理，还原工程机械的涂装效果；液压油缸的缸筒部分做镀铬亮面金属效果，活塞杆做抛光金属质感，铰接销轴做发黑处理的金属质感，铲斗的切削刃部位做耐磨合金钢的粗糙质感，斗体部分保留焊接结构的细节纹理。装配阶段通过同轴、重合等配合关系完成全部件组装，准确还原了动臂升降、斗杆收放、铲斗翻转的运动自由度，可直观展示挖掘作业过程中各部件的运动轨迹与姿态变化。设计过程中重点考量了结构受力的合理性，在动臂与斗杆的应力集中区域增设了加强板结构，铲斗与斗杆的铰接部位做了加厚处理，液压油缸的安装点位经过反复调整，保证挖掘力传递路径顺畅，同时兼顾了结构的轻量化设计，避免不必要的材料冗余。渲染阶段采用柔和的环境光搭配定向主光源，清晰呈现各部件的结构轮廓与材质质感，阴影效果自然柔和，能够直观展现整个工作装置的空间结构与装配关系，可用于挖掘机结构教学、作业原理演示、零部件选型参考等场景，为后续的工程分析、运动仿真提供准确的三维模型基础。
