27英尺单体竞速帆船结构设计方案

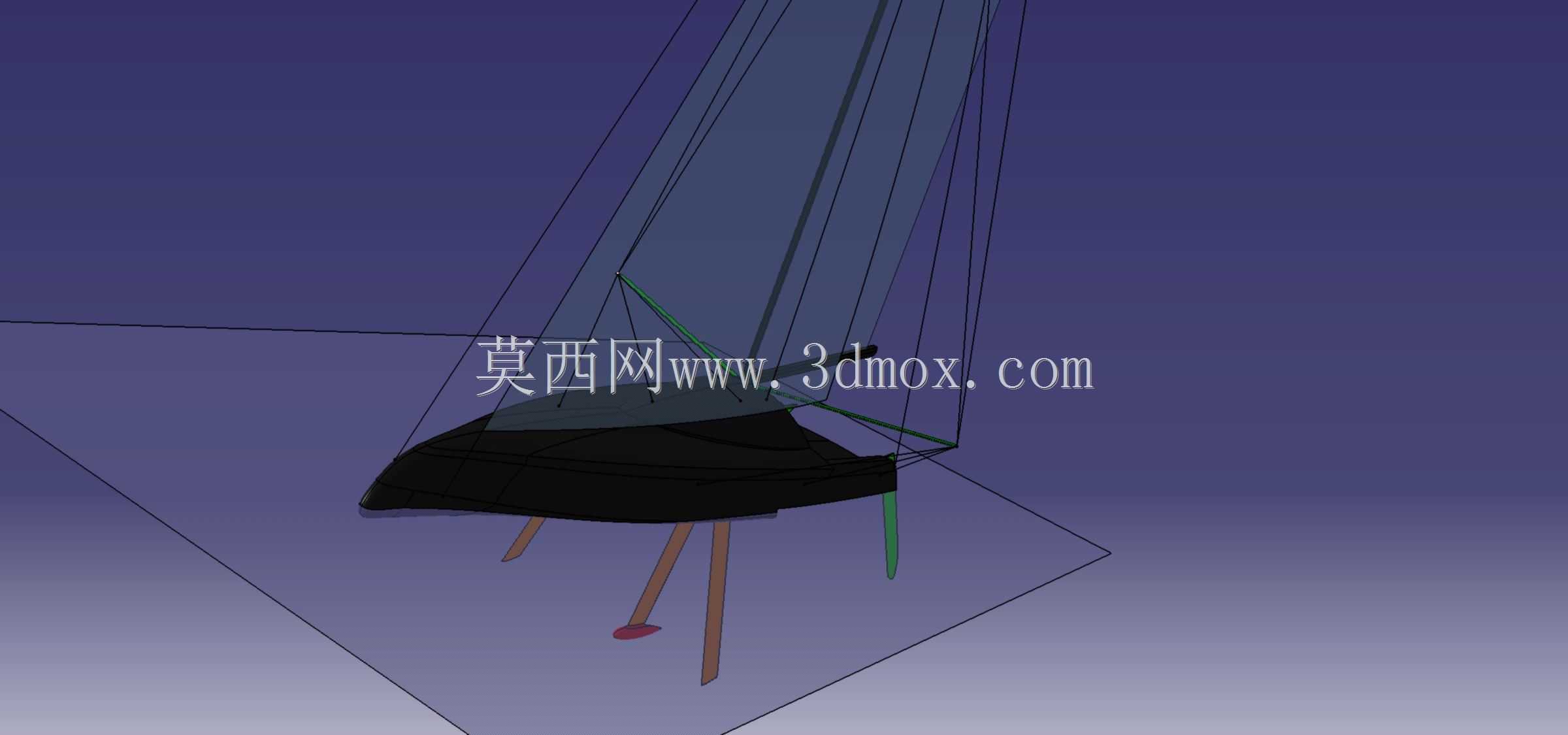

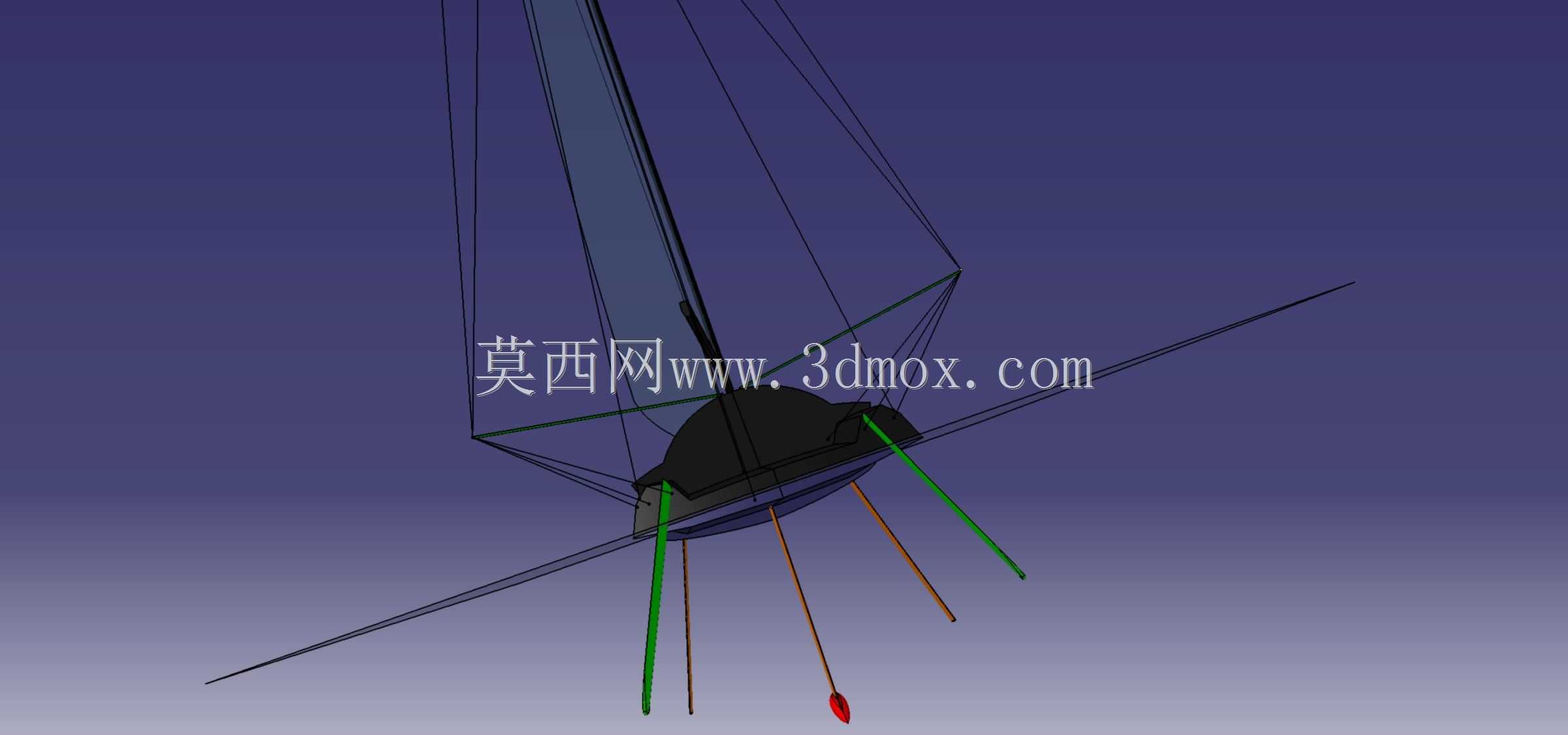

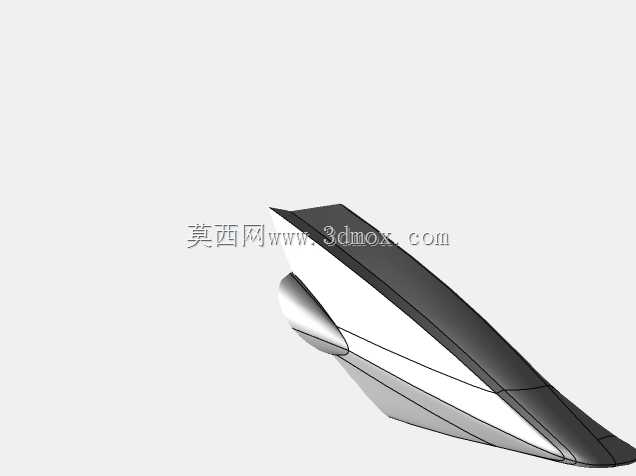

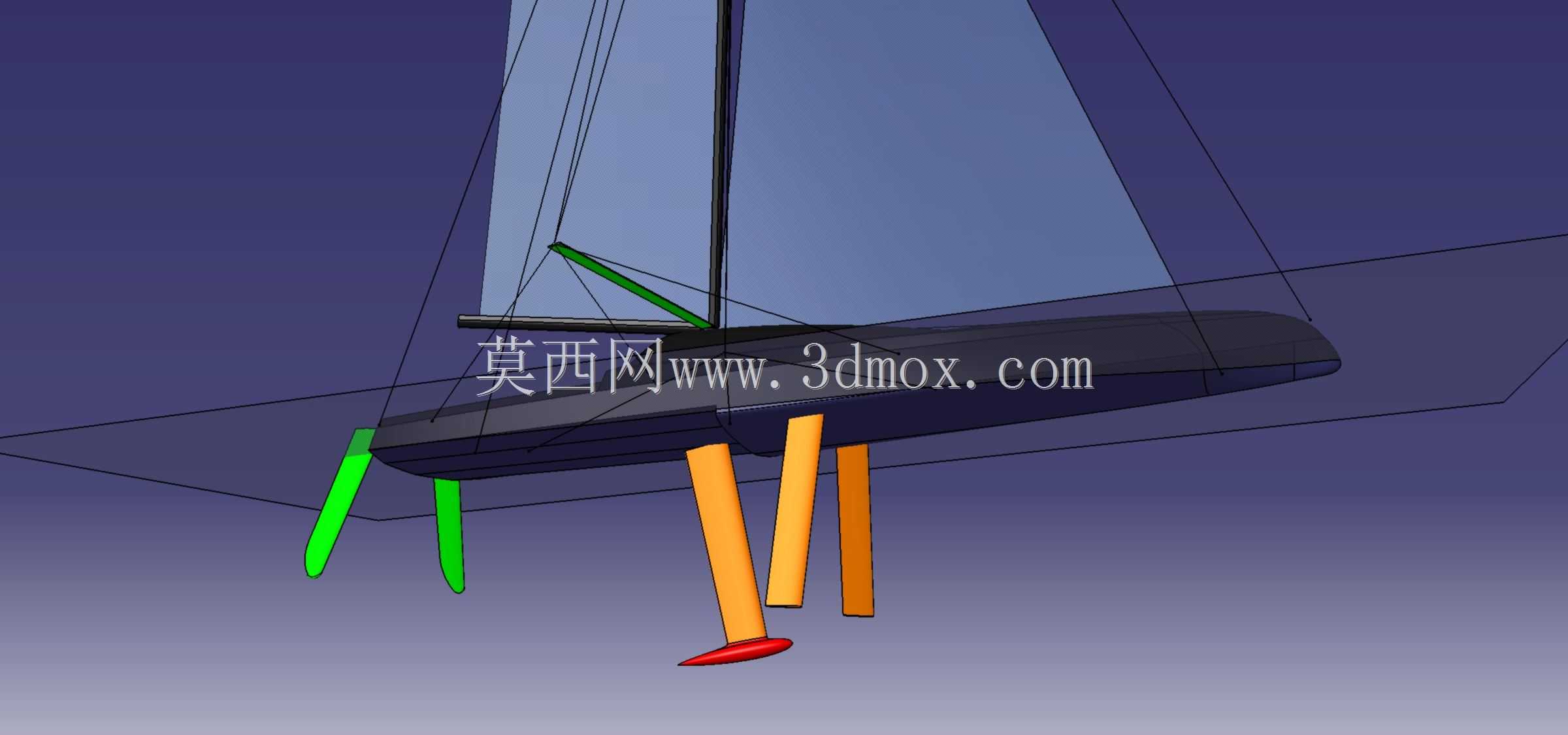

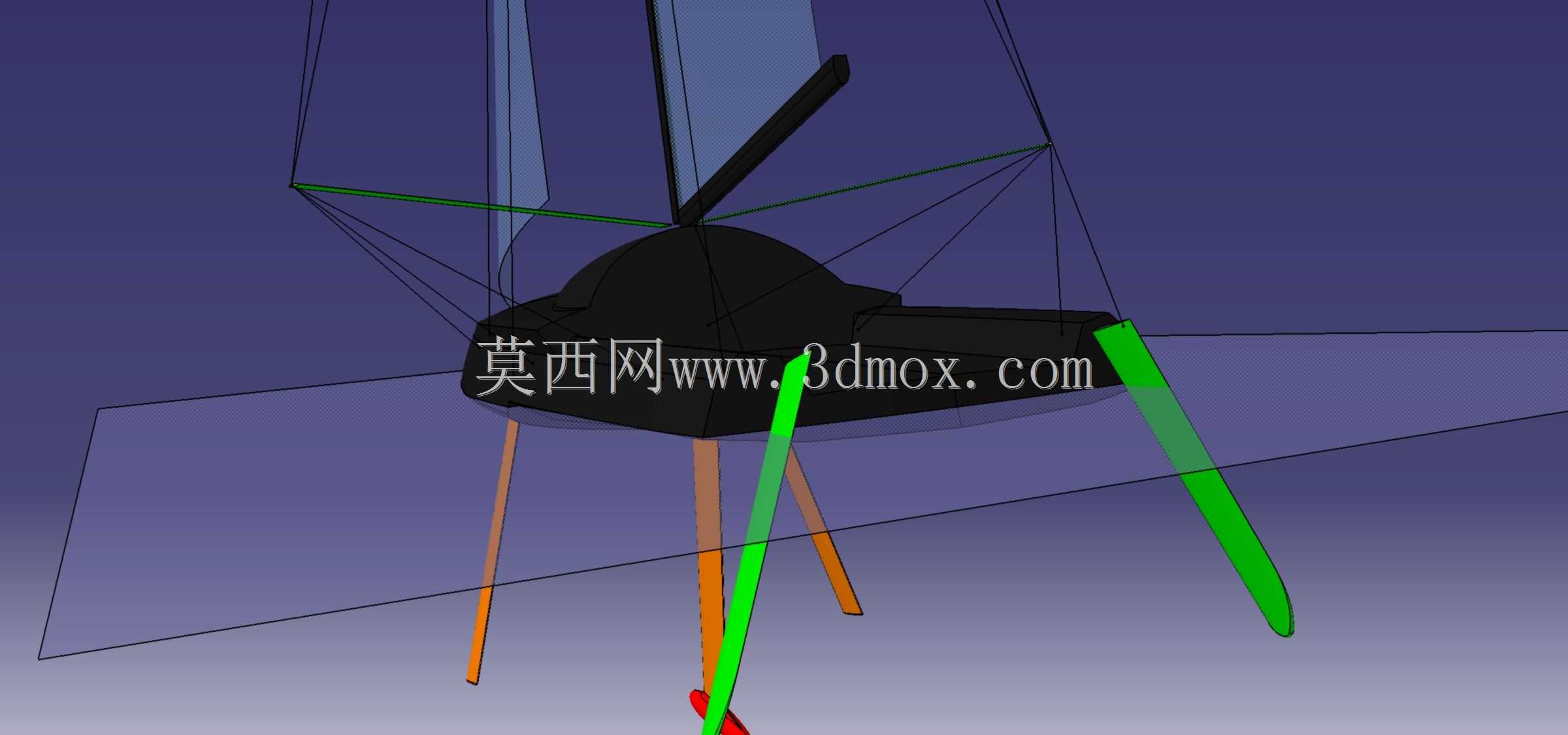

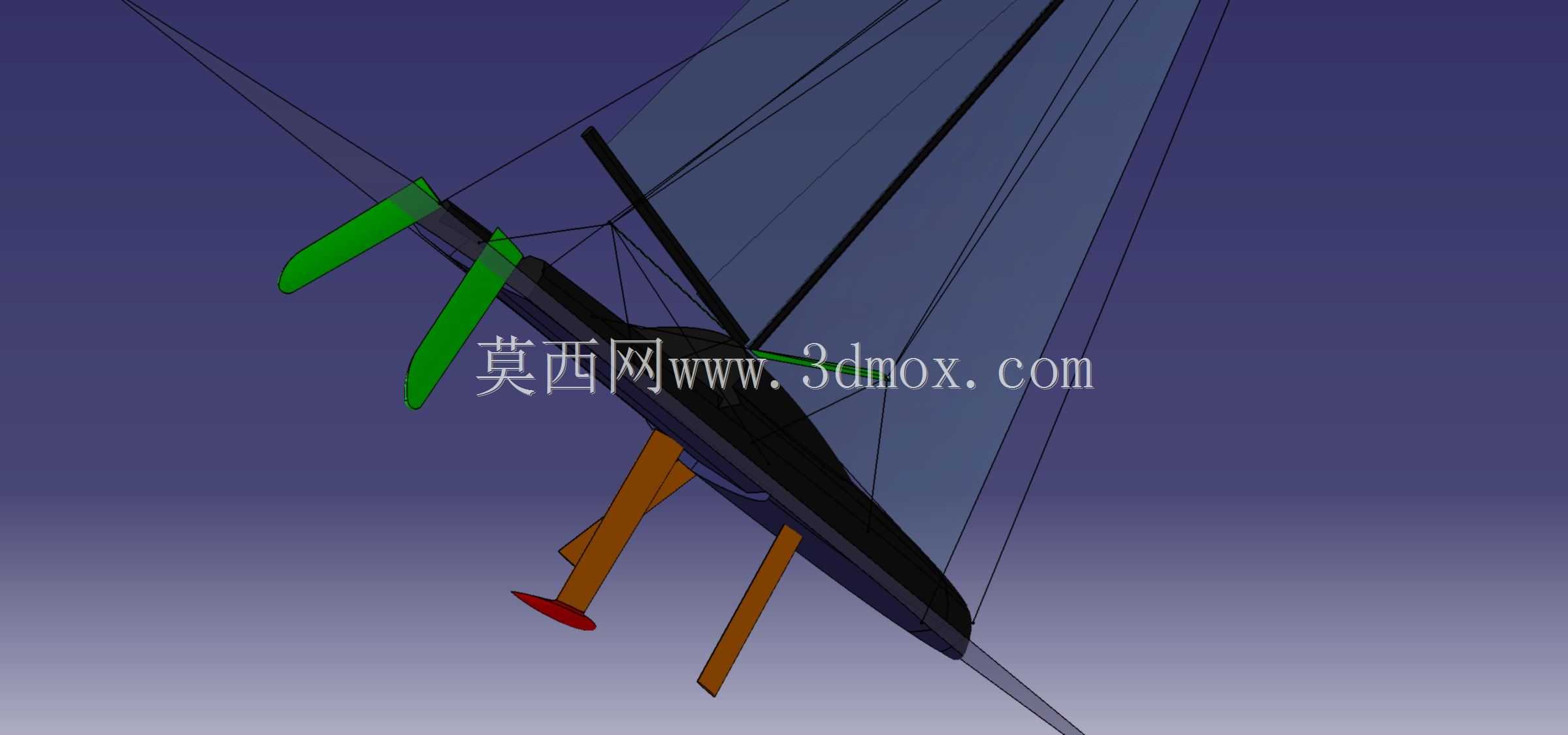

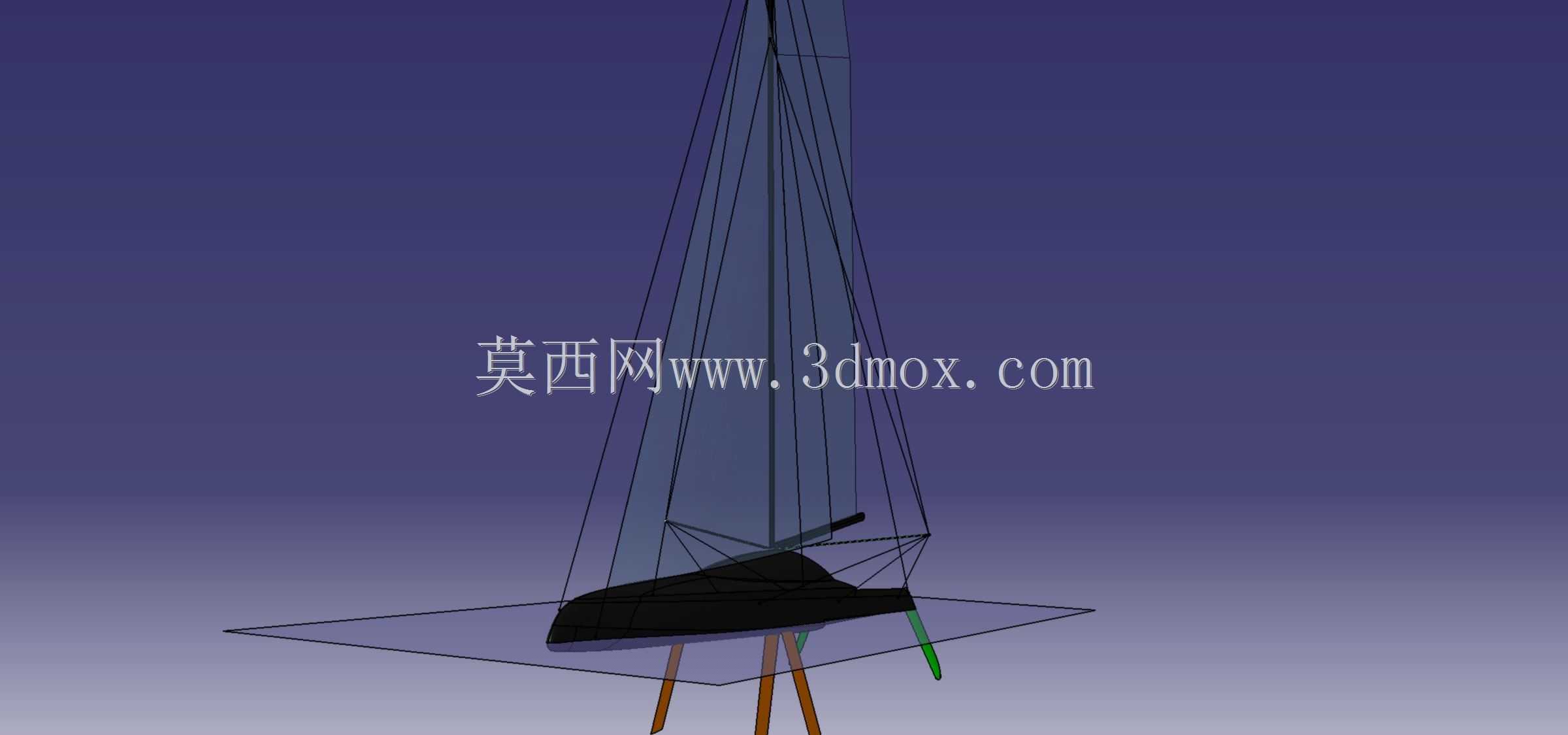

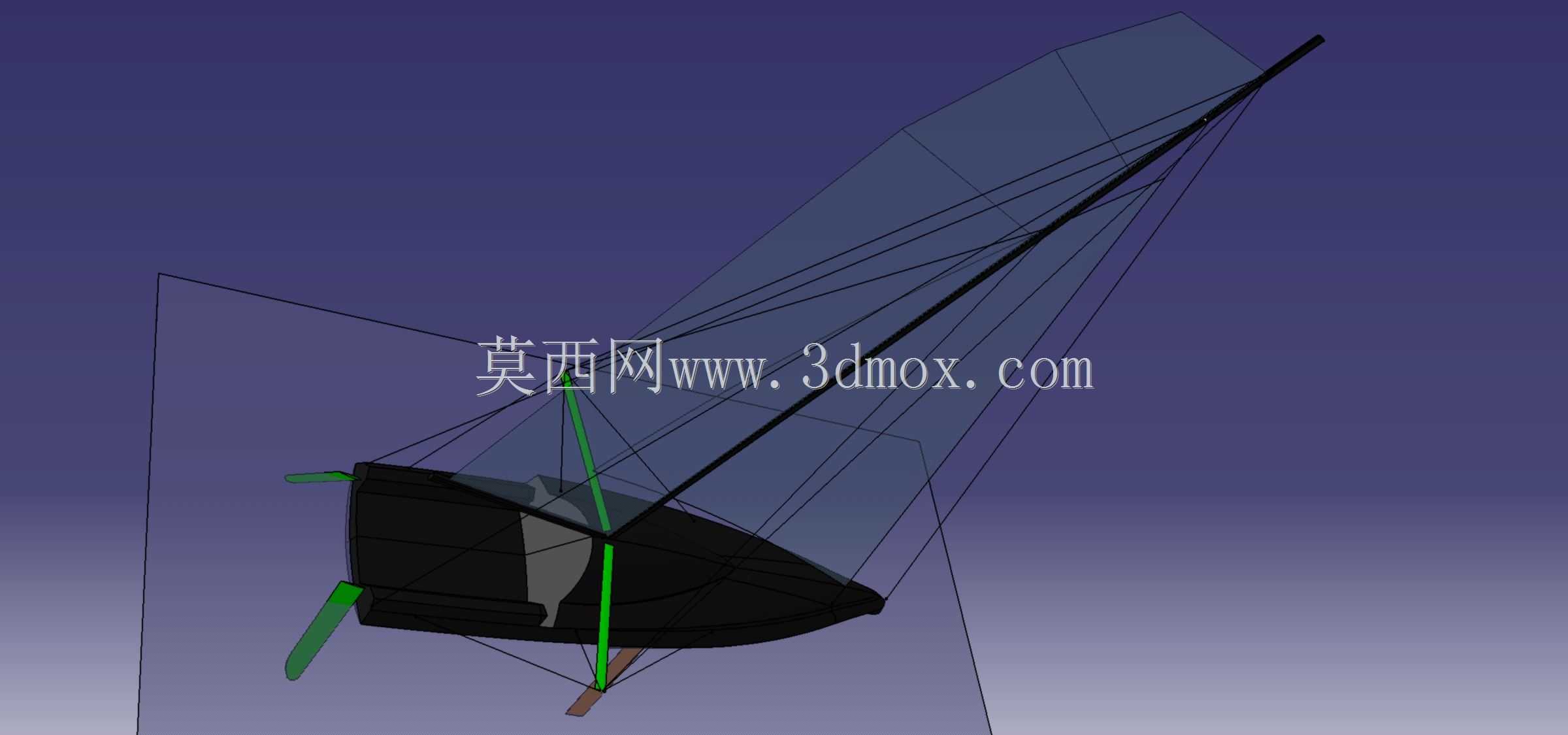

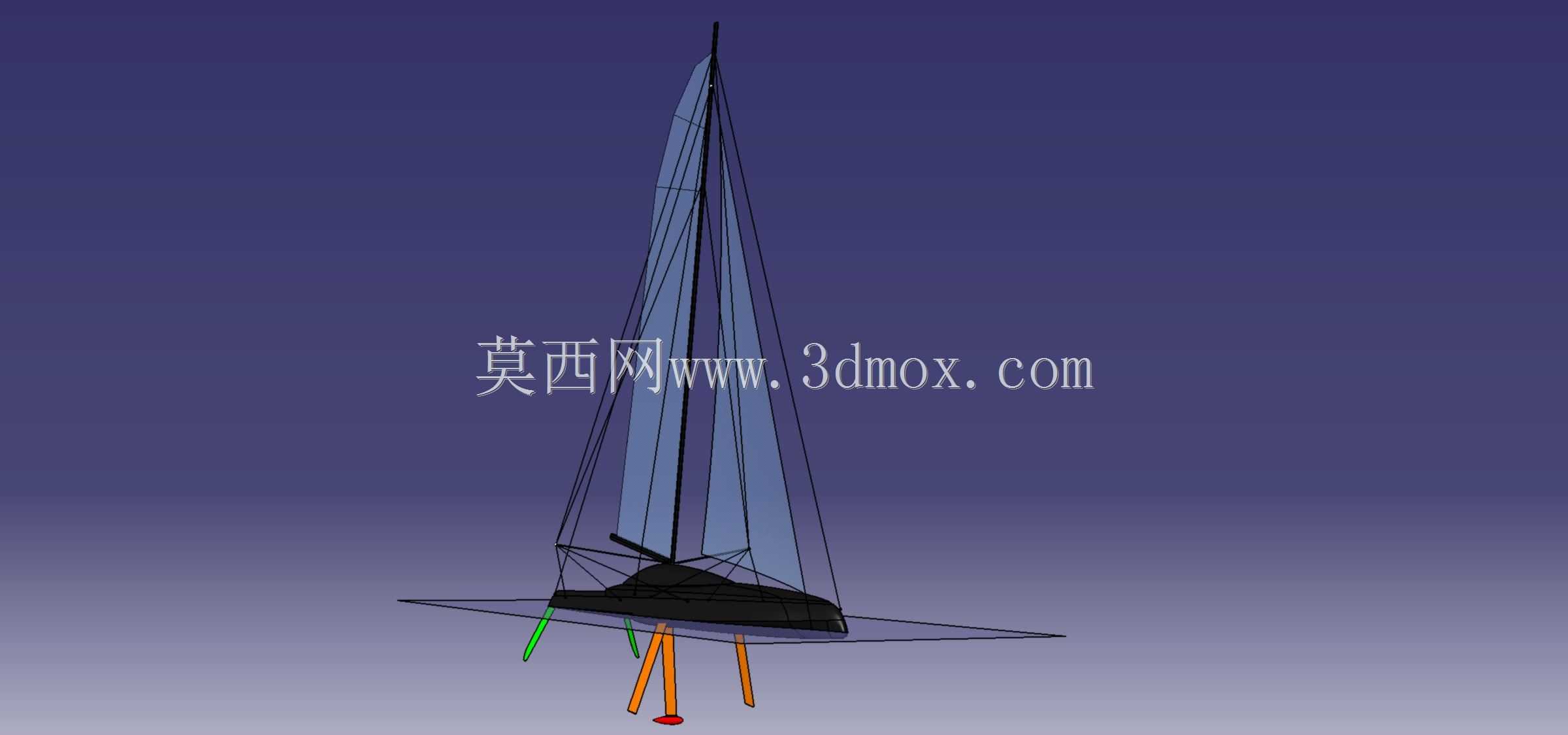

这款27英尺单体帆船的建模工作，最初是为了给近岸休闲航海俱乐部做小型赛事用船的结构验证，日常可承载3-4人完成近岸航行、短途离岸训练，也适配民间业余帆船赛事的统一组别参赛要求。建模初期先敲定了船体的线型，参考了同尺寸竞速帆船的水动力特性，先在草图里勾勒出船艏的入水角、船艉的板型轮廓，确保航行时能降低兴波阻力，同时兼顾浅水区航行的吃水控制，整船长度控制在8.2米左右，型宽2.5米，静态吃水1.2米，安装时要注意龙骨下方预留0.5米以上的安全水深，避免近岸航行时触底损伤舵叶。建模步骤上先做船体曲面，通过多组截面线放样生成光顺的船壳，之后拆分出甲板层、座舱区域的结构，预留出索具固定点的安装位，再逐步搭建桅杆、支索、帆骨这些帆装部件，桅杆采用单柱式设计，高度约11米，侧支索的固定点分布在船舷两侧的加强结构上，建模时特意给索具连接位置做了局部加厚，避免实际使用中应力集中导致结构开裂。帆面的建模没有做过度简化，按照实际帆装的拼接逻辑，主帆和前帆都做了曲面弧度处理，还原航行时受风的自然形态，船底的稳向板、舵叶都做了可活动的结构预留，方便后续做运动仿真验证转向、稳性的相关参数。从实际使用场景来看，这类小型单体帆船相比双体船转向更灵活，近岸操控门槛更低，船体内部预留了小型储物舱的空间，可放置航行必备的安全设备、补给物资，甲板上的索具布局按照人体操作习惯排布，调帆绞盘的位置设置在座舱边缘，船员坐在座舱内就能完成主帆、前帆的张力调节，不需要频繁在甲板上移动，提升航行时的操作安全性。建模过程中反复核对了各部件的安装边界，比如桅杆底部的基座要和船体龙骨的加强筋对齐，舵轴的安装位置要避开船尾板的薄弱区域，所有外露的金属连接件都预留了防腐处理的间隙，避免不同金属接触产生电化学腐蚀。整个模型的结构拆分完全按照实际造船的工艺流程来做，船壳、甲板、上层结构、帆装系统、舵系、稳向板系统都做了独立的零件分组，后续如果要做结构有限元分析、或者拆分出加工图纸，都可以直接调用对应部件的模型，不需要重新拆分几何体。
