带遮阳篷双浮筒半潜观光艇结构设计

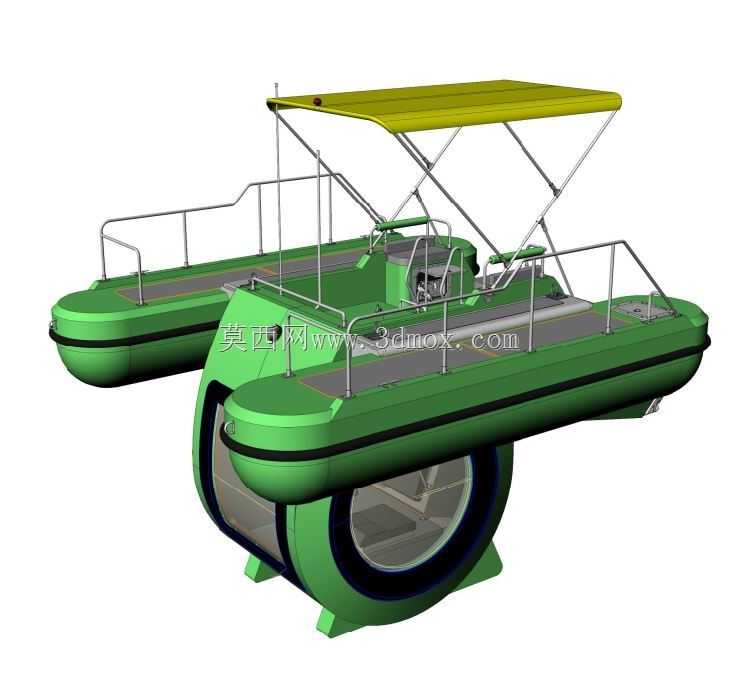

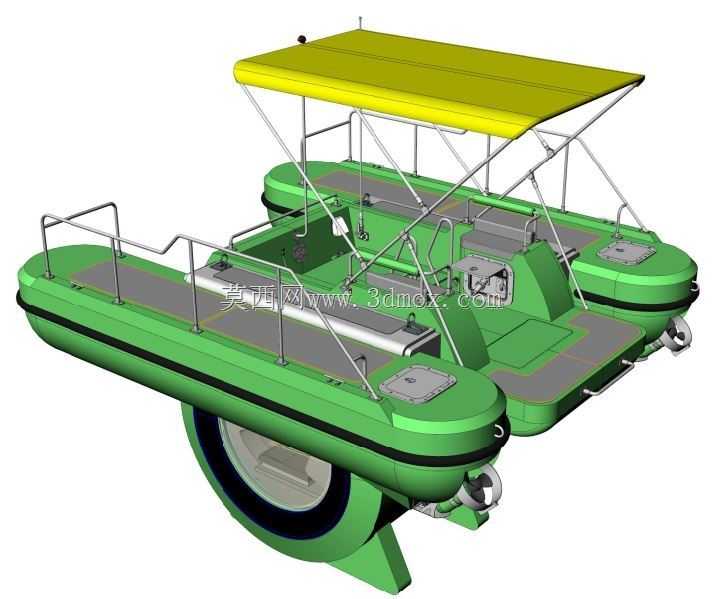

这款半潜式观光艇主要面向近岸浅海、内陆湖泊的休闲观光场景，区别于全潜式潜艇，它无需复杂的承压舱体设计，依靠两侧大体积充气浮筒提供稳定浮力，下部半潜舱体可潜入水面以下1.2-1.5米，让乘客观测水下景观的同时，上部开放式甲板保留常规游船的露天休闲功能，适配景区观光、水上体验项目的使用需求。从功能布局来看，上部甲板铺设防滑耐磨甲板垫，周边设置304不锈钢安全护栏，中部安装铝合金支架支撑的黄色遮阳篷，可遮挡正午直射阳光，甲板预留座椅安装位，可同时容纳6-8名乘客；下部半潜舱设置透明观察窗，配备水下照明接口，两侧浮筒集成密封储物舱，可存放救生设备与应急物资，艇尾预留外挂推进器安装位，适配常规小型船外机的安装尺寸，浮筒下部的轮式结构为上岸辅助滚轮，方便浅滩拖拽移动，无需额外吊装设备即可完成上下岸转运。建模阶段先确定整体安装边界，艇体总长度控制在5.8米，总宽度2.4米，遮阳篷最高点距离水面2.2米，吃水深度0.8米，满足小型内河航道的通行尺寸要求。画图时先在Rhino中绘制浮筒的截面轮廓线，通过双轨扫掠生成浮筒主体曲面，拆分出密封舱盖的安装位，预留充气阀的安装孔位；再搭建下部半潜舱的实体结构，抽壳处理后预留观察窗的安装槽，匹配钢化玻璃的安装厚度；上部甲板先绘制基准平面，铺设防滑纹理的凹凸结构，再绘制不锈钢护栏的圆管路径，通过圆管命令生成护栏实体，注意扶手与立柱的连接位置做倒圆角处理，避免应力集中；遮阳篷部分先绘制支撑骨架的铝合金管材路径，生成不同管径的管材实体后，再制作篷布的张拉曲面，模拟实际安装后的绷紧效果，最后在Keyshot中匹配橡胶浮筒、金属管材、篷布面料的材质，渲染出实际使用的视觉效果。设计过程中重点校核浮筒的浮力储备，确保满载乘客时干舷高度不低于0.4米，满足小型船舶的安全规范，同时优化下部半潜舱的线型，降低航行时的水流阻力，减少推进器的功率损耗，所有外露金属件均做 marine 级防腐处理的结构预留，适配水上高湿高盐的使用环境。
