船用双卷筒齿轮传动起锚机结构

做船舶甲板机械设计快十二年，经手的锚系设备三维建模少说也有四十多套，这次做的双卷筒齿轮传动起锚机，是针对内河三千吨级散货船甲板锚泊工况做的结构方案。先从安装边界说，这套设备的底座安装孔位横向跨距1280mm，纵向安装基准距卷筒轴线高度420mm，整机最大外廓尺寸控制在1650mm×920mm×1100mm以内，完全适配内河船首甲板的预留安装空间，不会和锚链筒、带缆桩产生干涉，底座采用箱型焊接结构的建模思路，所有筋板厚度按16mm取值，安装面预留2mm的铣削加工余量，建模时直接在零件环境里做出工艺余量特征，避免后续出工程图时漏标。

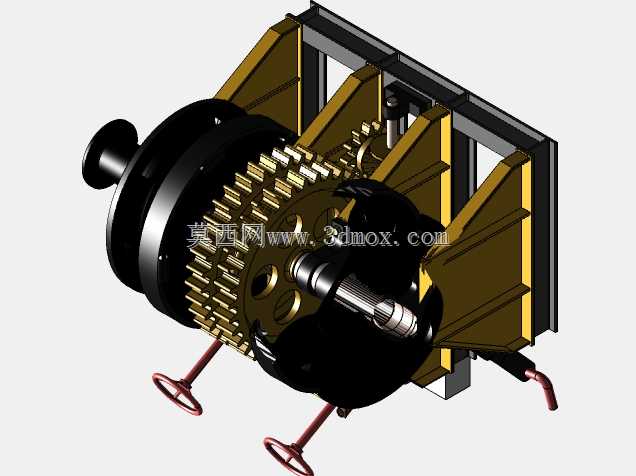

建模的时候先从核心传动链入手，先画主轴和两个锚链轮卷筒的基体，再逐层排布直齿轮传动组，这套传动采用三级直齿轮减速，大小齿轮的齿宽差按2mm设置，补偿安装时的轴向窜动余量，两个手轮操作机构分别对应两侧卷筒的离合器控制，建模时特意做了手轮转动和离合器嵌块滑移的运动约束，能直接在装配环境里模拟离合动作，验证操作行程是否存在卡滞。两侧的带式刹车机构直接贴合卷筒外缘布置，刹车杠杆的铰接点位置反复调整了三次，确保操作力在船员手动施力的合理区间，不会出现刹不住或者操作费力的问题。

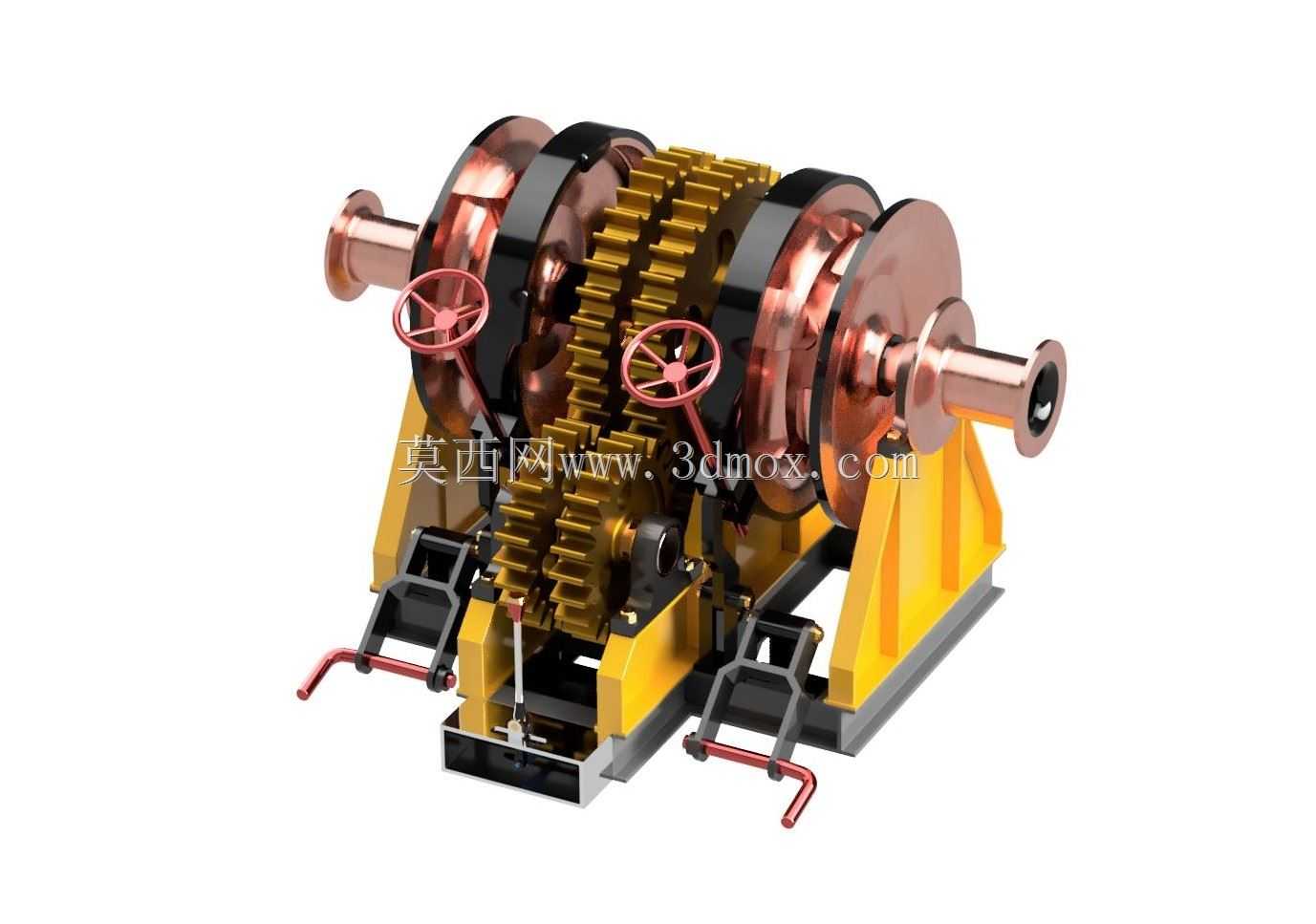

实际应用里，这类起锚机主要承担船舶锚泊时的起锚、抛锚作业，也可配合缆绳完成近距离的移船带缆作业，双卷筒结构可以同时适配左右舷两根锚链的作业需求，齿轮传动组全部布置在机架内侧的防护空间里，避免甲板上的海水、盐雾直接侵蚀齿面，底座的排液槽在建模时就做了3度的倾斜角度，能及时排走甲板上浪积存的海水，减少底座锈蚀风险。画图步骤上，先在零件环境完成所有非标结构件的建模，标准件直接调用通用零件库的紧固件、铜套、手轮标准件，再进入装配环境按从下到上的顺序完成总装，添加同轴、面贴合等装配约束后，做全局干涉检查，重点排查齿轮啮合间隙、刹车带开合行程、离合器滑移行程这几个容易出问题的位置，确认无硬干涉后再做外观的材质区分，金属结构件做喷漆质感，铜质卷筒做金属抛光质感，方便后续做渲染展示时能清晰区分不同部件。这套结构的设计思路完全围绕内河船舶的实际使用工况，没有冗余的复杂结构，所有易损件都预留了拆装空间，日常维护时不用整体拆解设备就能更换刹车带、铜套等损耗件，传动齿轮的润滑点全部引到设备外侧，船员在甲板上就能完成日常注油保养，不用探到设备底部操作，大幅降低日常维护的难度。
