海钓作业用中控式休闲钓鱼艇结构设计

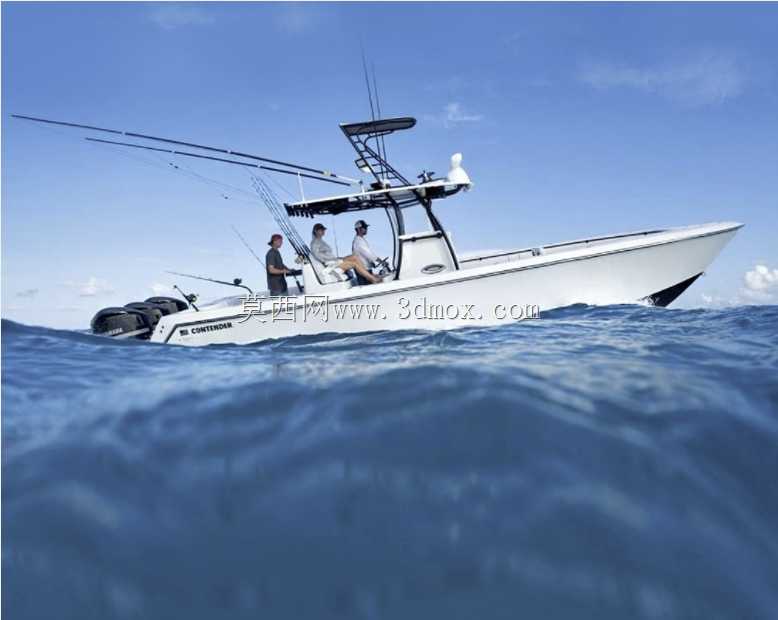

做这款中控钓鱼艇的三维建模时，最先要锚定的是近海海钓的实际作业场景——这类艇常年在离岸10-20海里的开阔水域活动，既要扛得住近岸突发的横浪拍击，又要满足3-4人同时作钓的操作空间需求，所以建模第一步先拉整体型线，先把主船体的折角线定死，从船艏的V型破浪段过渡到船艉的宽平滑行面，折角高度差控制在220mm，保证高速航行时能快速抬升船体降低阻力，同时船艉的干舷高度留到450mm，避免起浪时海水倒灌甲板。

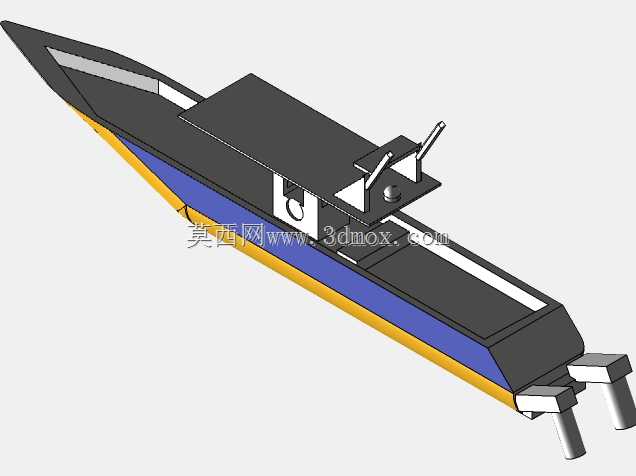

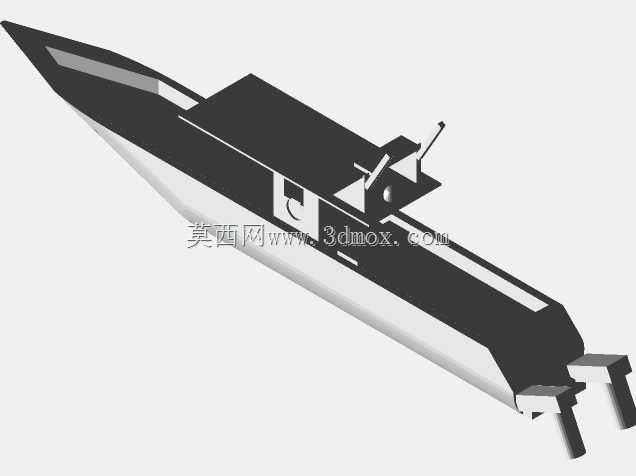

建模过程里先做骨架层的结构，船底的纵向龙骨用T型截面，从船艏防撞舱壁一直贯通到船艉的挂机安装板，横向肋板每600mm设置一道，和船体外板做绑定约束，中控驾驶台的位置刚好卡在船体重心前150mm处，这个位置是反复算过的，满油加3个乘员加钓具的配重下，航行时的纵倾角能稳定在3-4度，不会出现抬头过大或者埋艏的问题。驾驶台上方的顶篷支架不是随便搭的架子，建模时特意做了流线型的截面，同时预留了雷达、探照灯、鱼竿支架的安装孔位，顶篷前缘探出驾驶台300mm，刚好能挡住迎面溅起的浪花，又不会遮挡驾驶视线。

甲板区域的布局是建模时反复调整的重点，船艏的锚泊区做了下沉式的锚链舱，周边做100mm高的挡水边，避免锚链带上来的海水流到主甲板；中控两侧的通道留了800mm的净宽，足够钓手持竿侧身走到船艉作钓，船艉的钓鱼平台比主甲板低50mm，两侧各装3个可折叠的鱼竿座，中间预留了活鱼舱的开口，活鱼舱做了独立的进水排水管路，建模时特意把舱壁做了5度的倾斜角，减少航行时舱内水体晃荡对船体稳性的影响。

画图的时候先从船体型线入手，先在三个基准面上画出各站号的型值点，用样条曲线连顺后做曲面放样，检查曲面的高斯曲率有没有突变点，确认光顺后再加厚成6mm的外板实体，之后再依次添加内部的肋板、龙骨、舱壁结构，把各个功能舱室的边界先分割出来，再做上层的驾驶台、顶篷支架、甲板属具，最后把外挂的双机挂机、座椅、栏杆这些附件装配到位，每个配合面都留了2mm的安装间隙，符合玻璃钢船体的实际装配公差要求。这类艇的实际用途不只是休闲海钓，部分近岸的水文监测、岛际短途通勤也会用同型船体改款，所以建模时特意把中控区域的安装接口做成了通用规格，后续更换仪表、加装通讯设备不需要改动主船体结构，船艉的挂机板预留了长轴、短轴两种挂机的安装孔位，适配不同动力配置的选型需求。
