法尔茅斯工作艇船体曲面放样结构设计

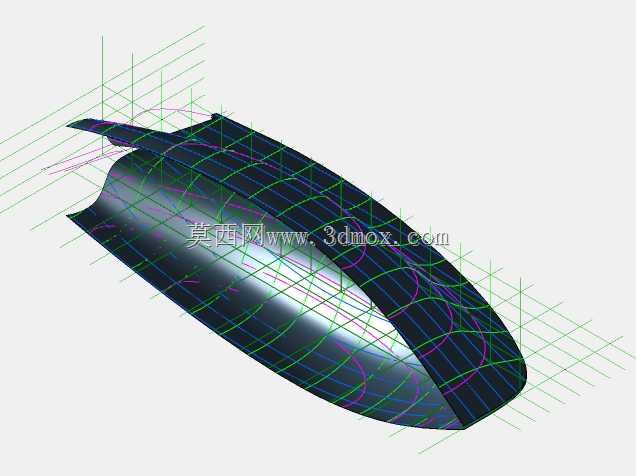

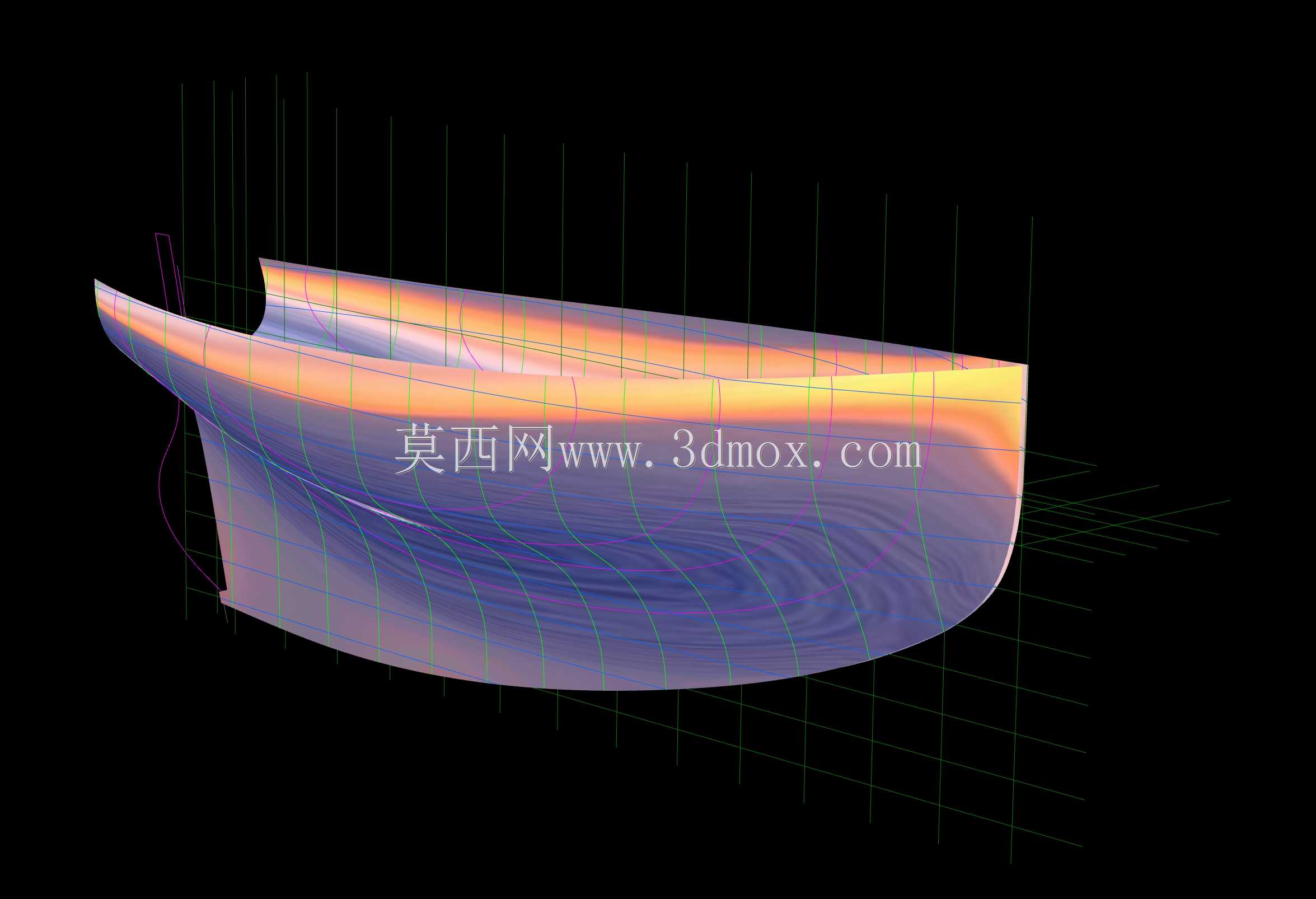

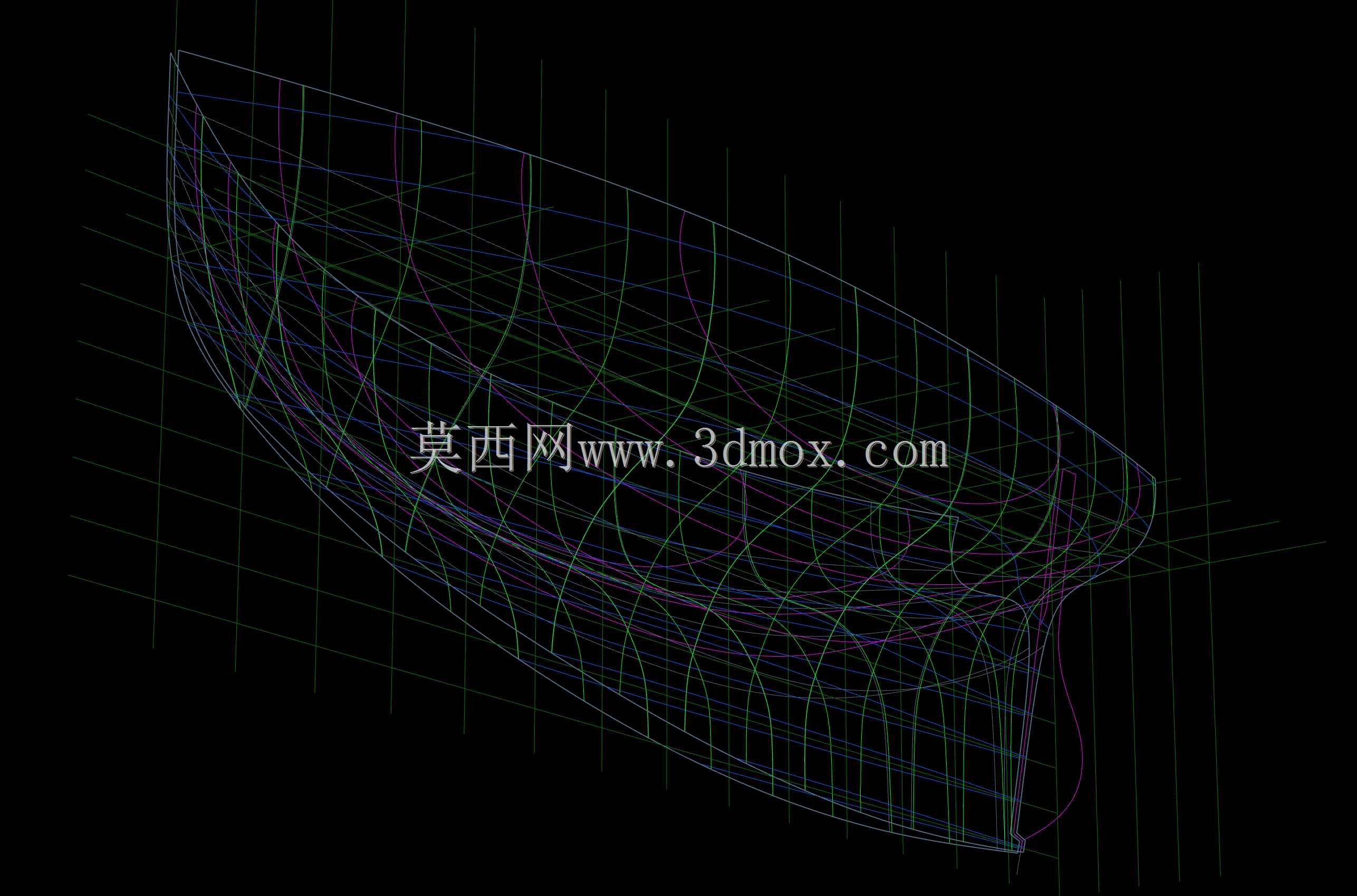

在近岸作业、港务运维、短途通勤类海事场景中，工作艇的船体线型直接决定航行阻力、耐波性与作业稳定性，本次完成的法尔茅斯工作艇船体放样设计，核心围绕近岸复杂海况下的实用需求展开。从实际使用场景来看，这类工作艇常承担港内人员转运、小型物资补给、临检登乘等任务，需要在低速段具备足够的航向稳定性，同时在近岸碎浪区减少拍击震动，因此船体曲面的光顺度是设计核心指标。设计初期先梳理艇体的功能边界：总长控制在适配常规港内泊位的尺度，型宽满足3-6人同时作业的站立空间需求，吃水深度适配近岸浅水区通航要求，避免低潮位搁浅风险。建模过程中先搭建线型框架，依据母型船的横剖线、纵剖线、水线三组基准线，先在三维空间中定位各站号的型值点，逐段调整舷弧、舭部升高、艉封板的倾斜角度，确保站线之间的曲面过渡无突兀折角。曲面构建阶段优先处理艏部的外飘线型，这部分直接关系到迎浪时的上浪量，通过调整艏柱的倾斜曲率，让浪流能够顺着舷侧顺畅导走，减少甲板上浪；舭部则设计为适度的圆舭线型，兼顾航行减阻与回转时的阻尼特性，避免硬舭带来的低速航行颠簸；艉部采用宽平的艉封板结构，为后续外挂动力装置预留足够的安装平面，同时保证航行时的艉部抬升力，降低航行阻力。建模过程中反复校验各曲面的曲率连续性，通过斑马纹检测工具排查曲面的凹凸拐点，确保整个艇体外表面达到G2连续，避免后续生产加工时出现曲面不光顺导致的板材加工应力集中。从结构适配角度，艇体的肋骨间距按照常规玻璃钢或铝合金艇的加工工艺要求设置，为后续内部肋骨、龙骨的安装预留准确的贴合面，放样完成的曲面可以直接导出用于板材数控切割、模具制作，不需要二次修型。不同于竞速类艇型的大V型深底设计，这款工作艇的底部线型适度平缓，在保证浅吃水的同时，兼顾停泊时的稳定性，作业人员在舷侧作业时艇体横摇角度控制在安全范围内，舷墙的高度也按照作业安全要求做了同步匹配，避免人员意外落水。整个建模过程从线型搭建到曲面缝合，每一步都对照实际航行的受力特性调整，没有为了视觉效果做脱离实用的曲面造型，所有线型参数都服务于实际作业场景的使用需求，最终完成的放样曲面可以直接对接后续的结构深化、生产制造环节，为同类型小型工作艇的船体设计提供可复用的线型参考。
