充气式小型高速艇三维结构设计

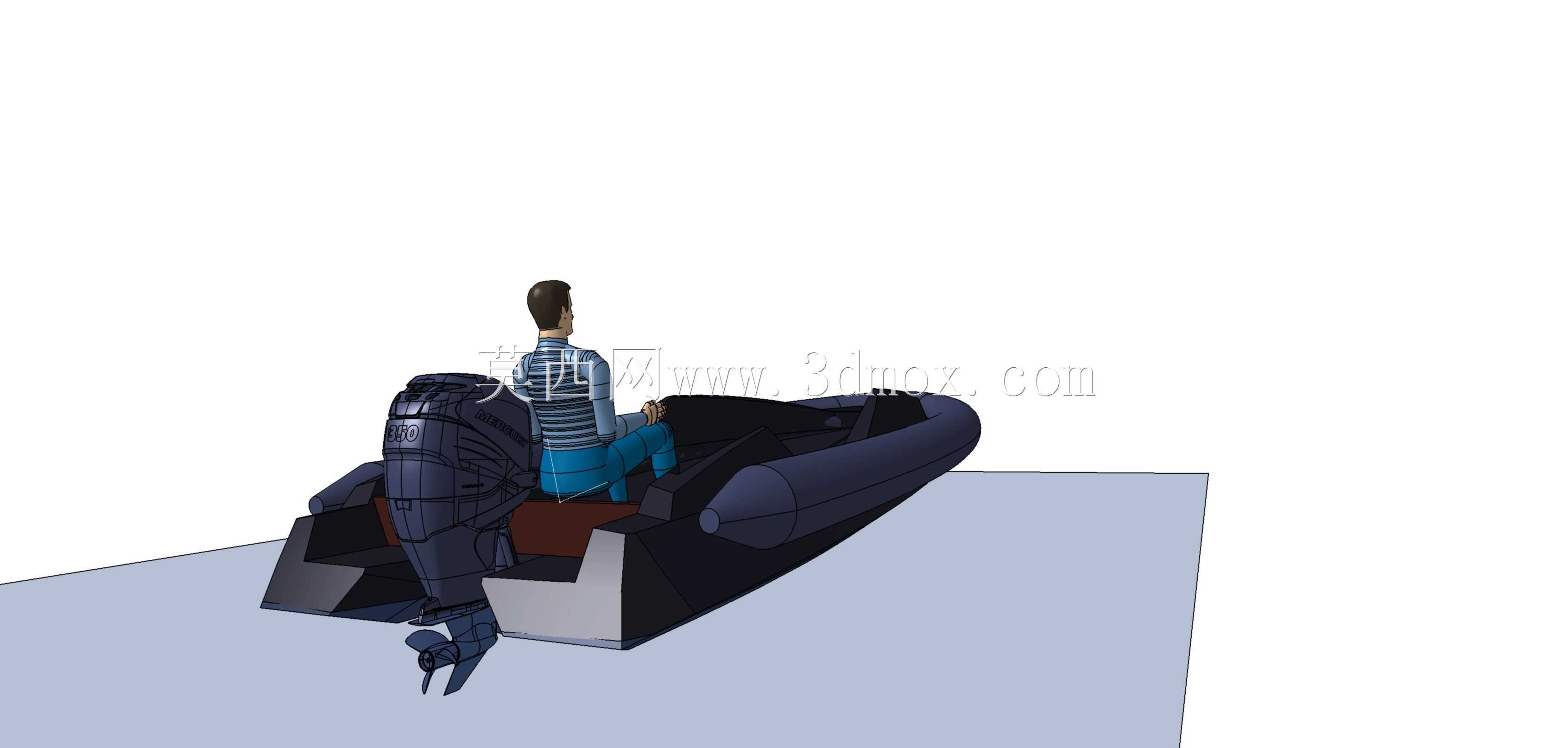

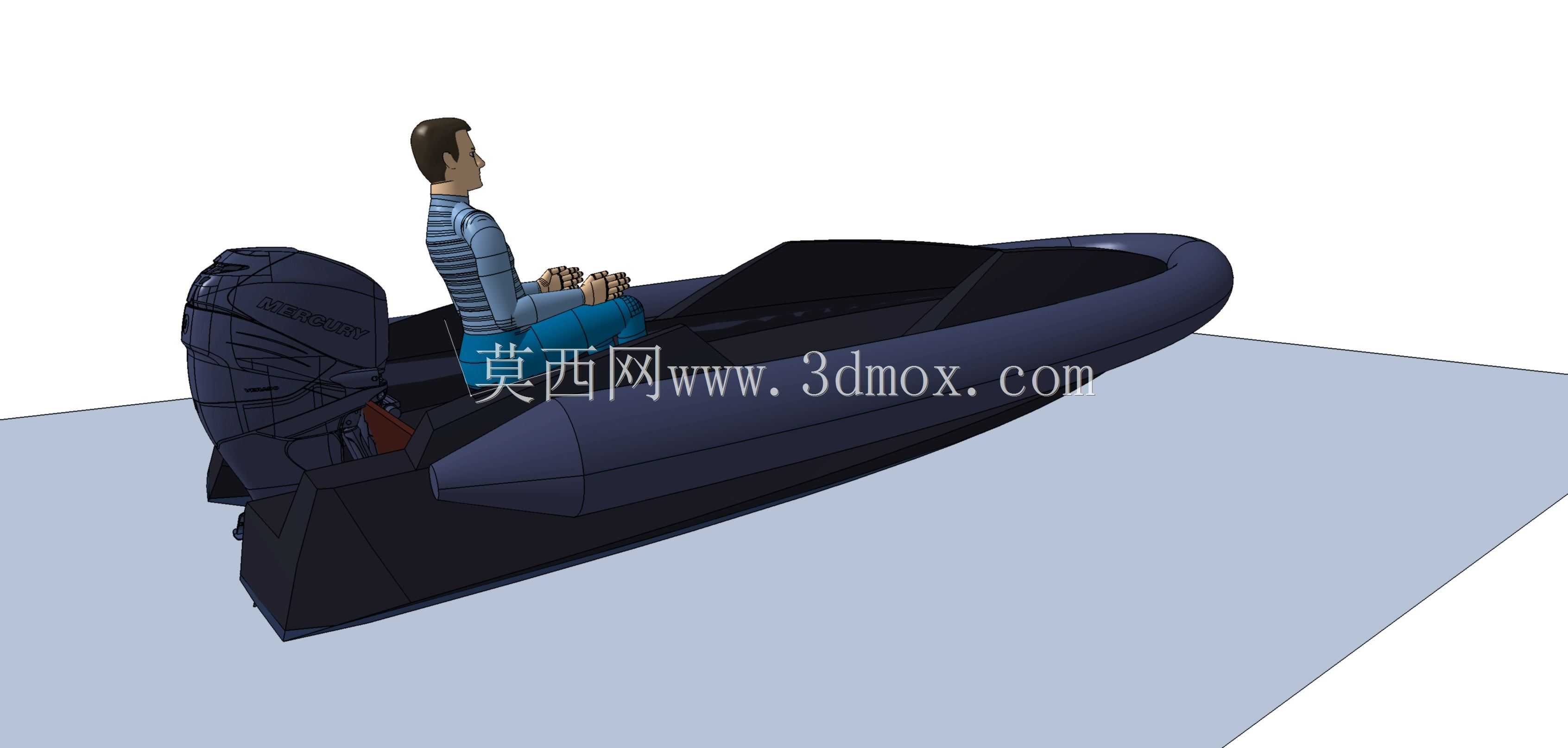

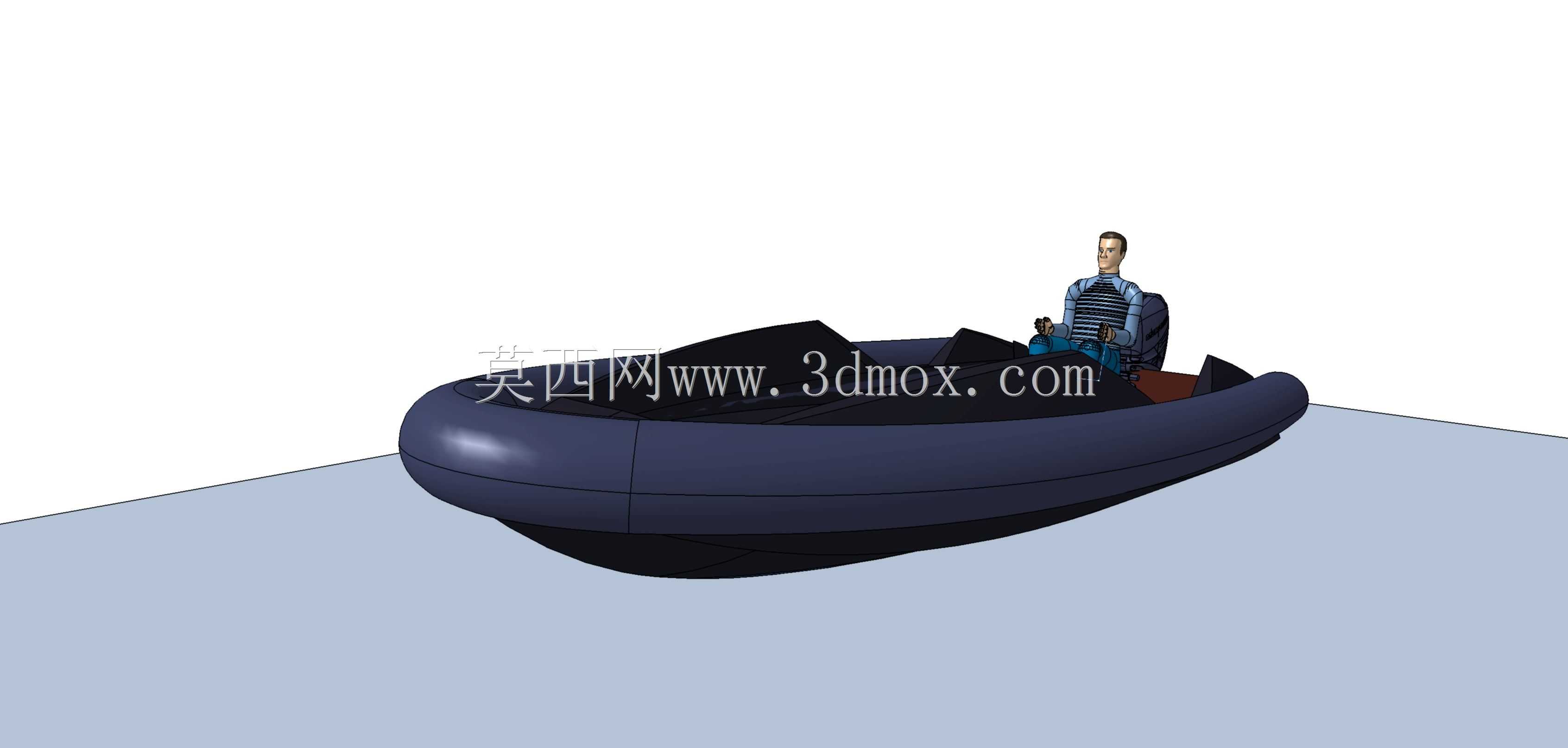

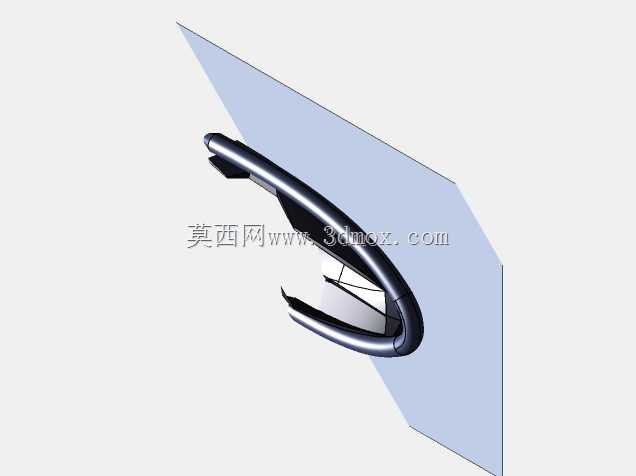

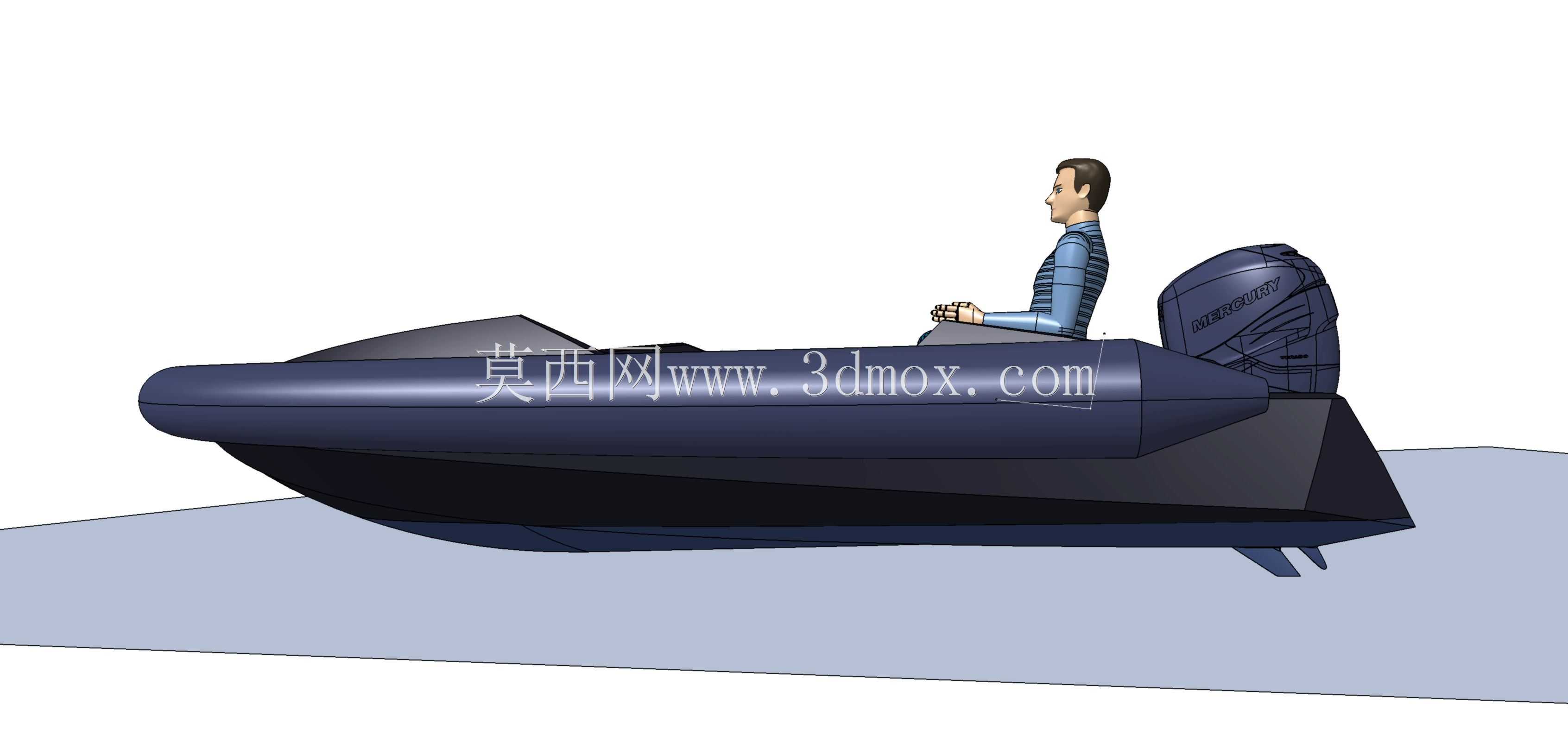

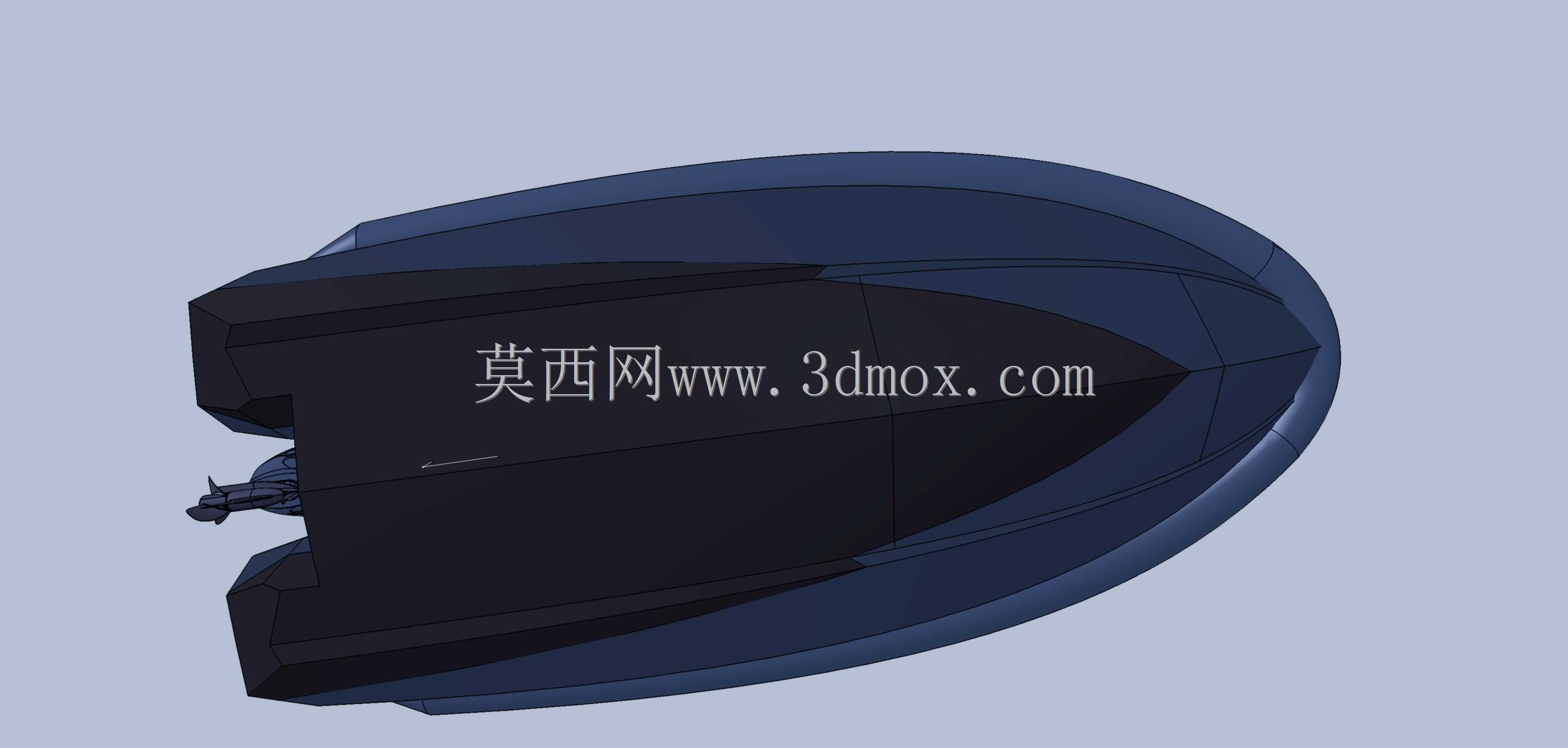

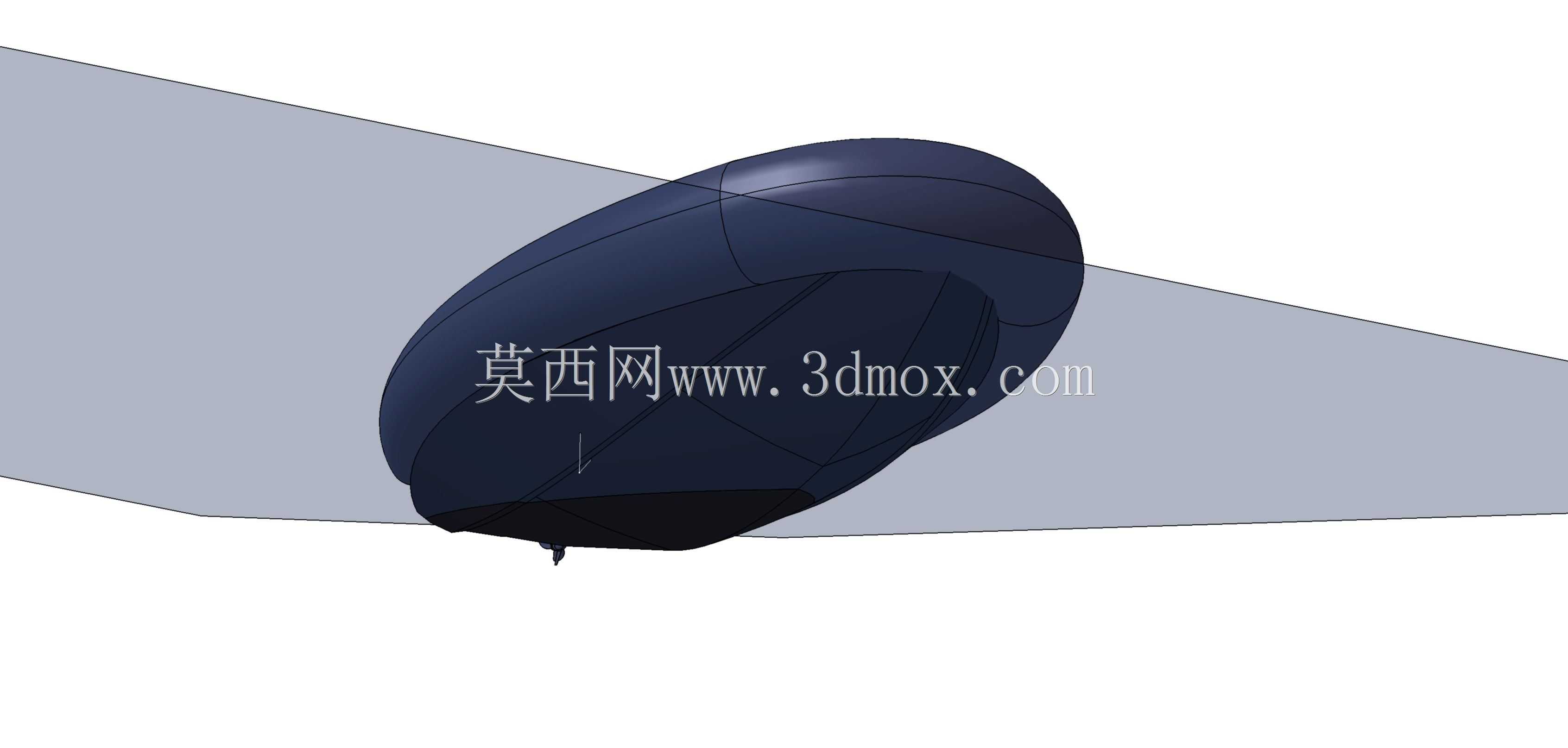

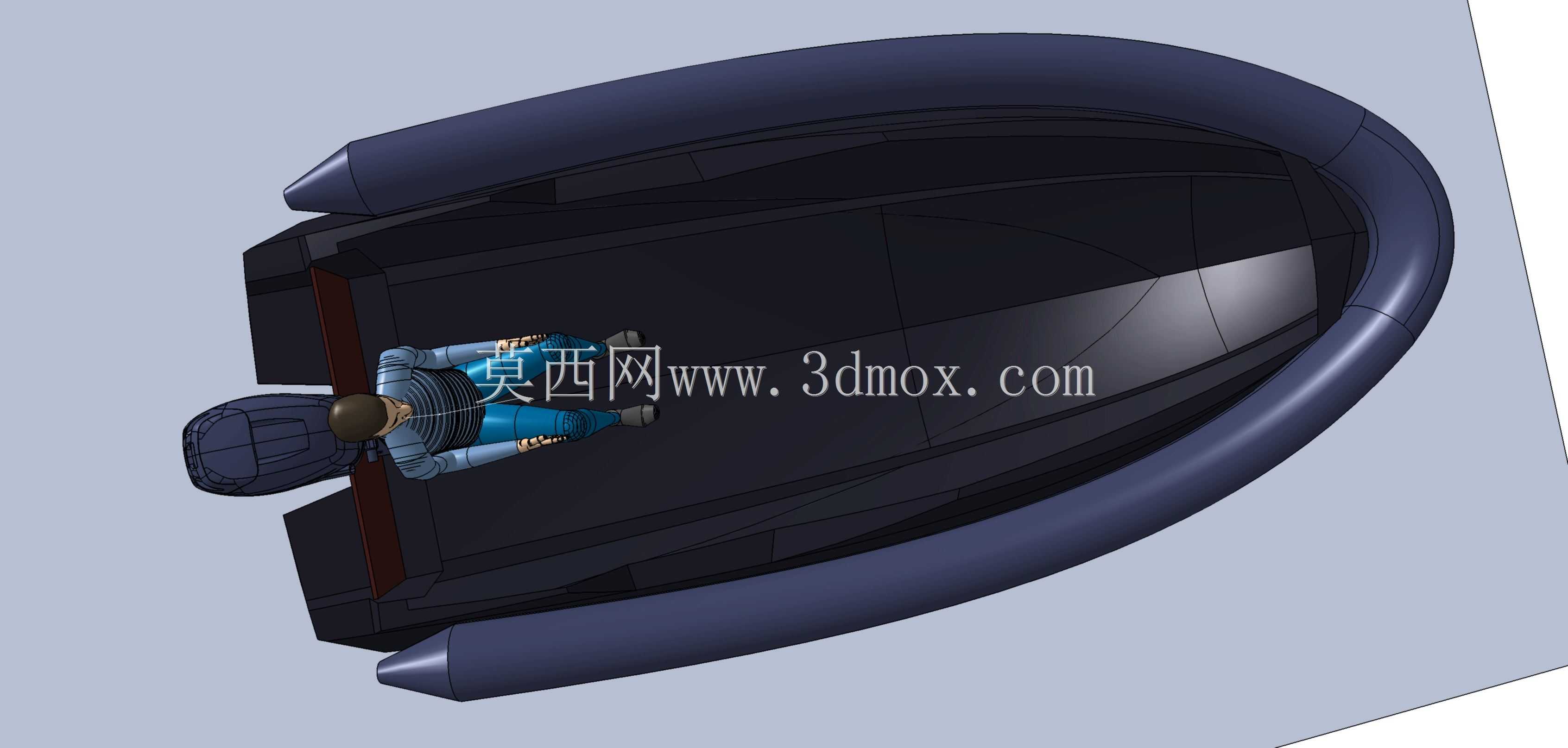

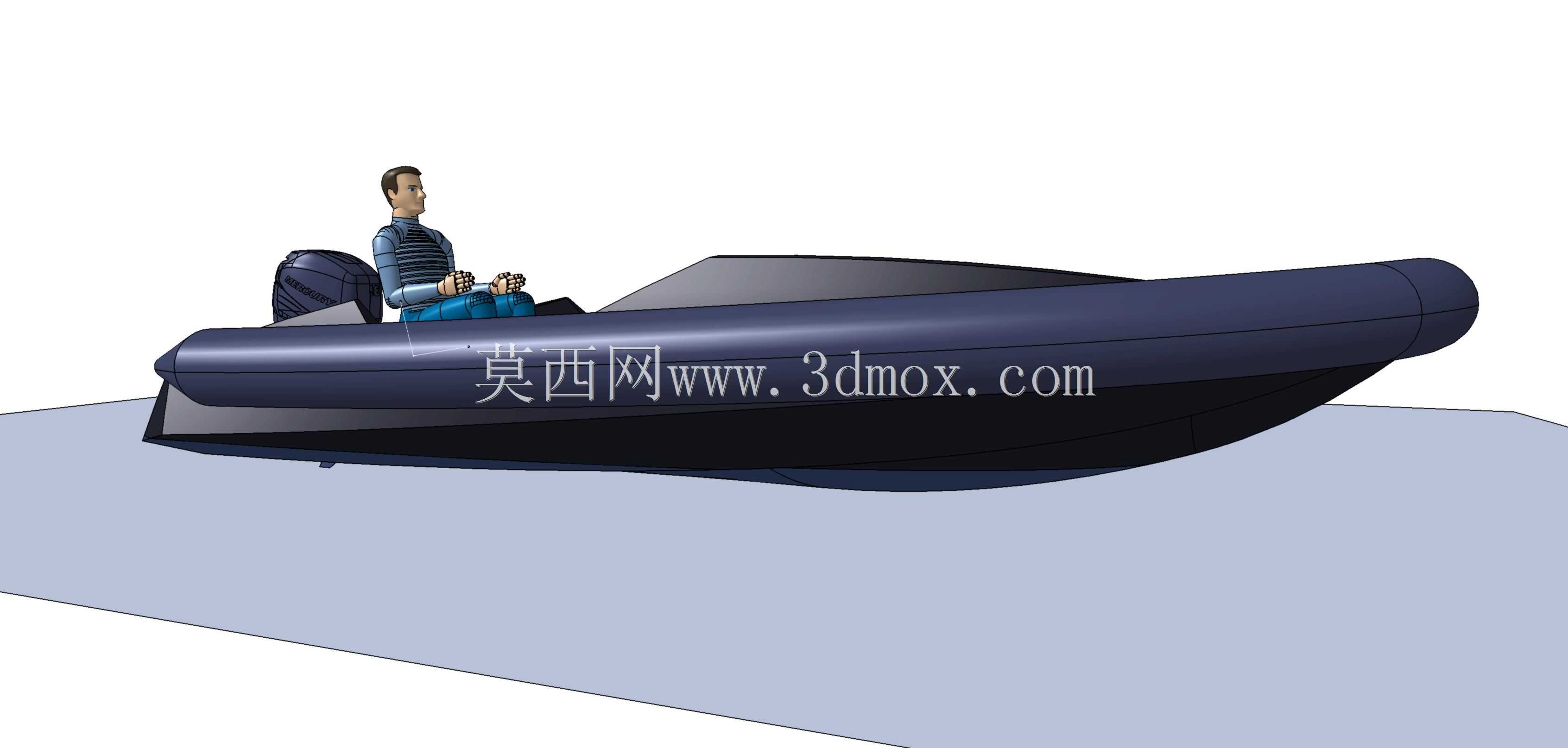

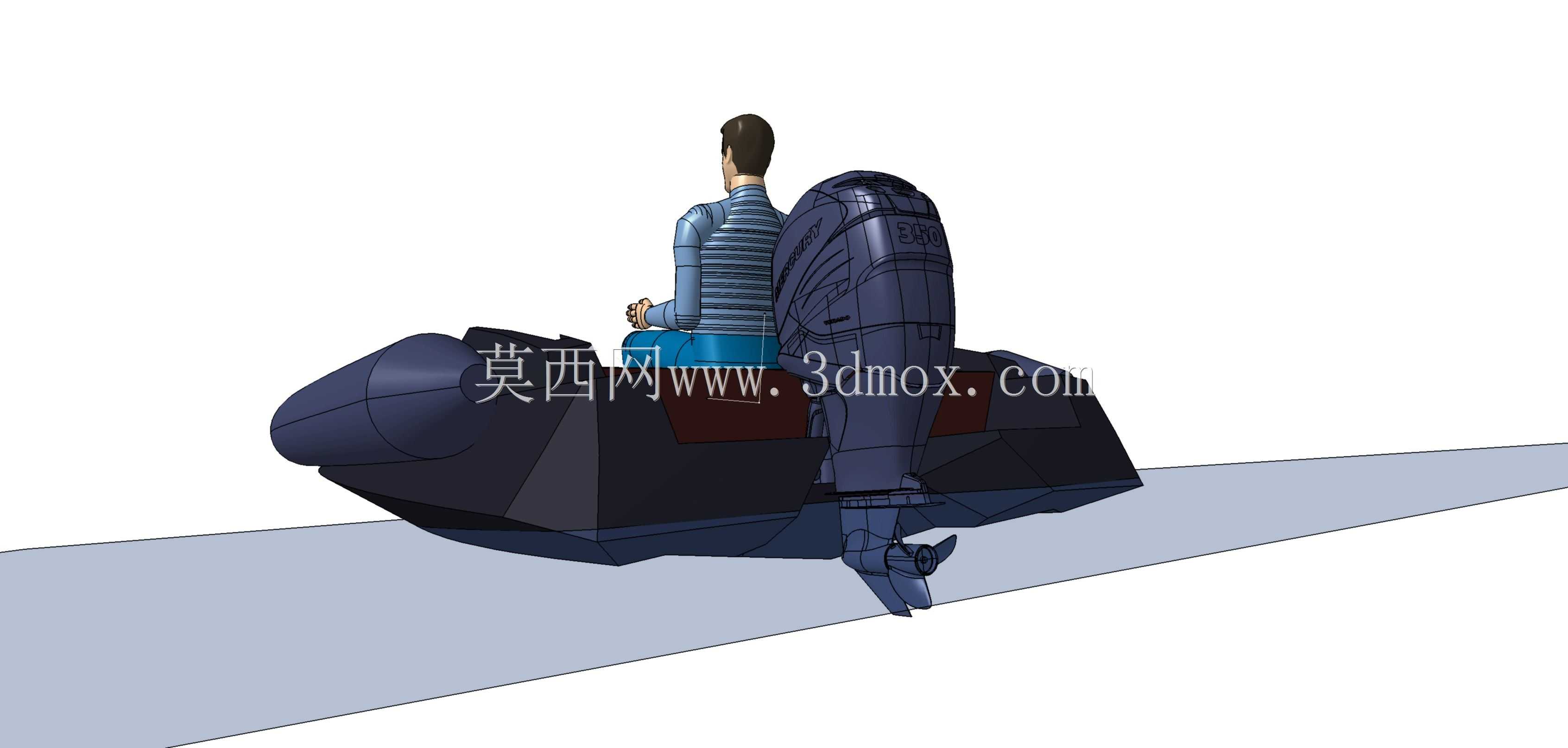

这款小型充气艇的三维建模，首先要明确其核心应用场景覆盖近岸休闲垂钓、浅滩水域通勤、应急救援短途接驳等领域，这类艇只因为吃水浅、重量轻，在水深不足半米的浅滩、芦苇荡区域也能灵活通行，相比硬质船体的小型船舶，充气浮筒的缓冲特性还能降低靠岸时的碰撞损伤，适配无固定码头的自然岸线使用需求。建模初期先梳理功能逻辑：整艇依靠两侧环形充气浮筒提供主要浮力，内部硬质底板承载驾乘人员与外置动力，尾部预留的舷外机安装位需要匹配通用的外挂机挂板尺寸，安装边界要保证挂板厚度适配市面主流小马力舷外机的夹紧行程，同时浮筒尾部的造型要做圆弧收窄，避免螺旋桨运转时的水流被浮筒遮挡影响推进效率。设计思路上先从浮筒的中心线放样入手，先绘制浮筒的三维中心轨迹线，根据不同位置的浮力需求调整截面直径——驾乘区域的浮筒截面直径最大，保证人员落座时的侧向防护与浮力储备，向艇艏延伸时逐步收窄截面并上翘，减少航行时的迎浪阻力，艇艉段截面略微下压，平衡舷外机安装后的尾部重量，避免航行时出现艏倾。肋骨结构的建模是重点，每一道肋骨的弧度都要和浮筒内壁、硬质底板的安装面完全贴合，肋骨间距按照人体工程学排布，既要保证驾乘人员的脚部放置空间，也要兼顾底板的承重刚度，避免高速航行时底板出现共振形变。建模过程中先完成浮筒的曲面缝合，检查曲面的连续性，避免出现曲率突变导致的应力集中，之后在浮筒内部逐一生成肋骨实体，预留肋骨与浮筒内壁的粘接安装余量，再搭建硬质底板的骨架结构，底板表面做防滑纹理的凹凸造型，同时在驾乘位置预留座椅的安装孔位，孔位的位置要匹配通用的船用座椅安装尺寸，减少后续改装的适配工作量。艇艏位置设计了牵引挂点，挂点的安装座要嵌入浮筒内部的加强层结构，保证拖拽时的受力能均匀分散到浮筒整体，避免局部拉扯导致浮筒破损。操作位的操控台建模要匹配小马力舷外机的操控拉线走向，预留拉线的穿线孔位，孔位做圆角过渡避免磨损拉线外皮，操控台的高度设置在驾乘人员坐姿的手肘舒适区间，保证转向、油门操作时的手臂姿态自然。整艇的外形尺寸控制在四米以内，宽度控制在一米八左右，既保证运输时能固定在常规家用车顶架上，也能在狭窄的内河航道灵活转向，建模完成后还要做装配干涉检查，确认肋骨、底板、舷外机挂板、座椅安装位之间没有装配冲突，同时模拟浮筒充气后的形变余量，保证各安装部件在浮筒气压正常的状态下不会出现挤压错位。
