船用系缆羊角导缆器结构设计

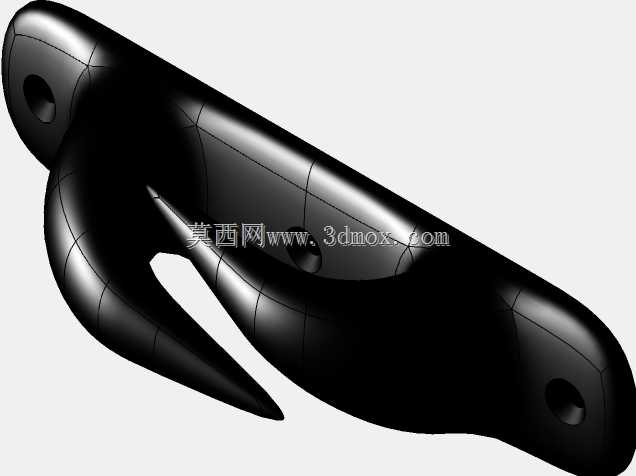

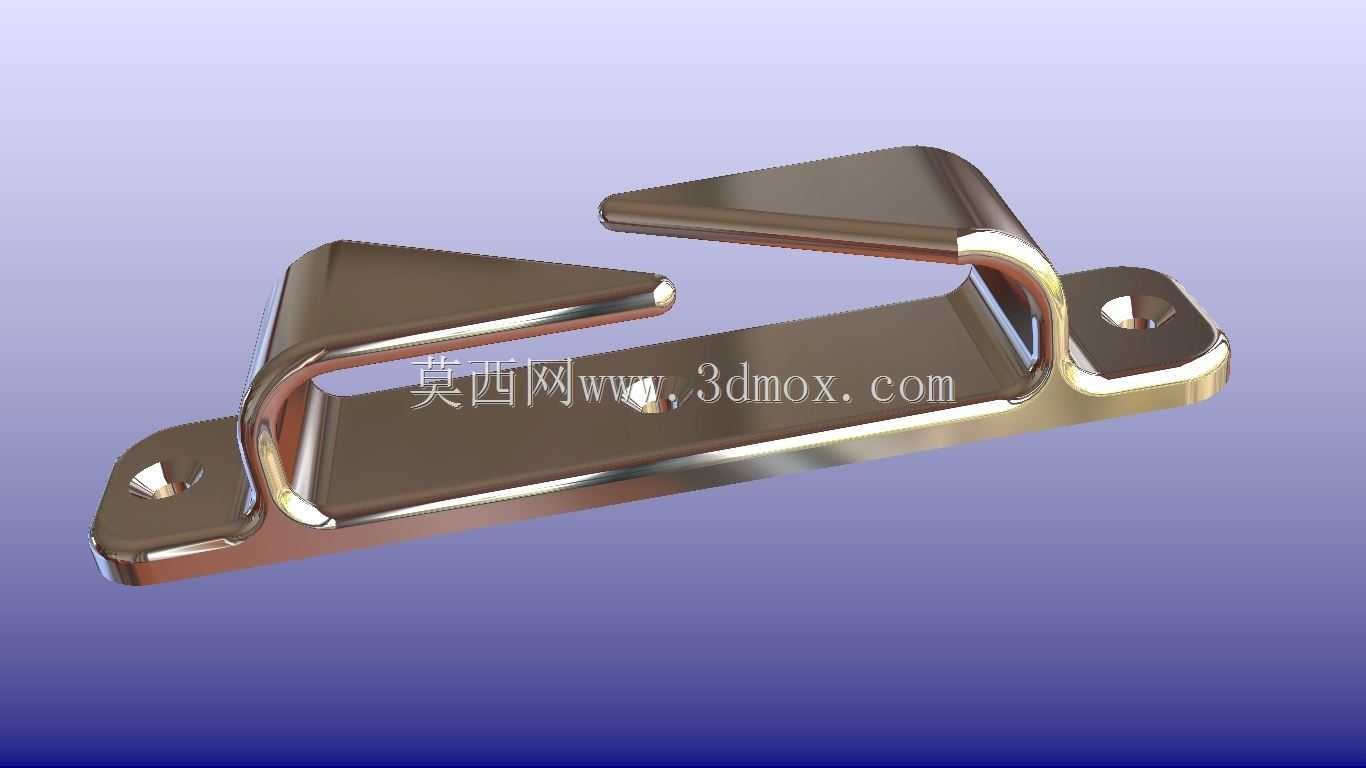

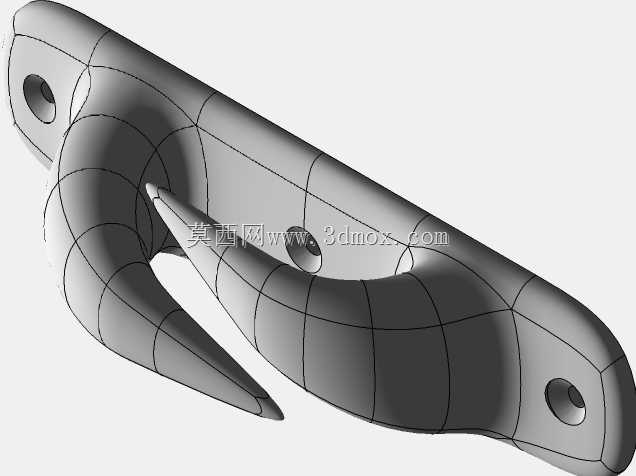

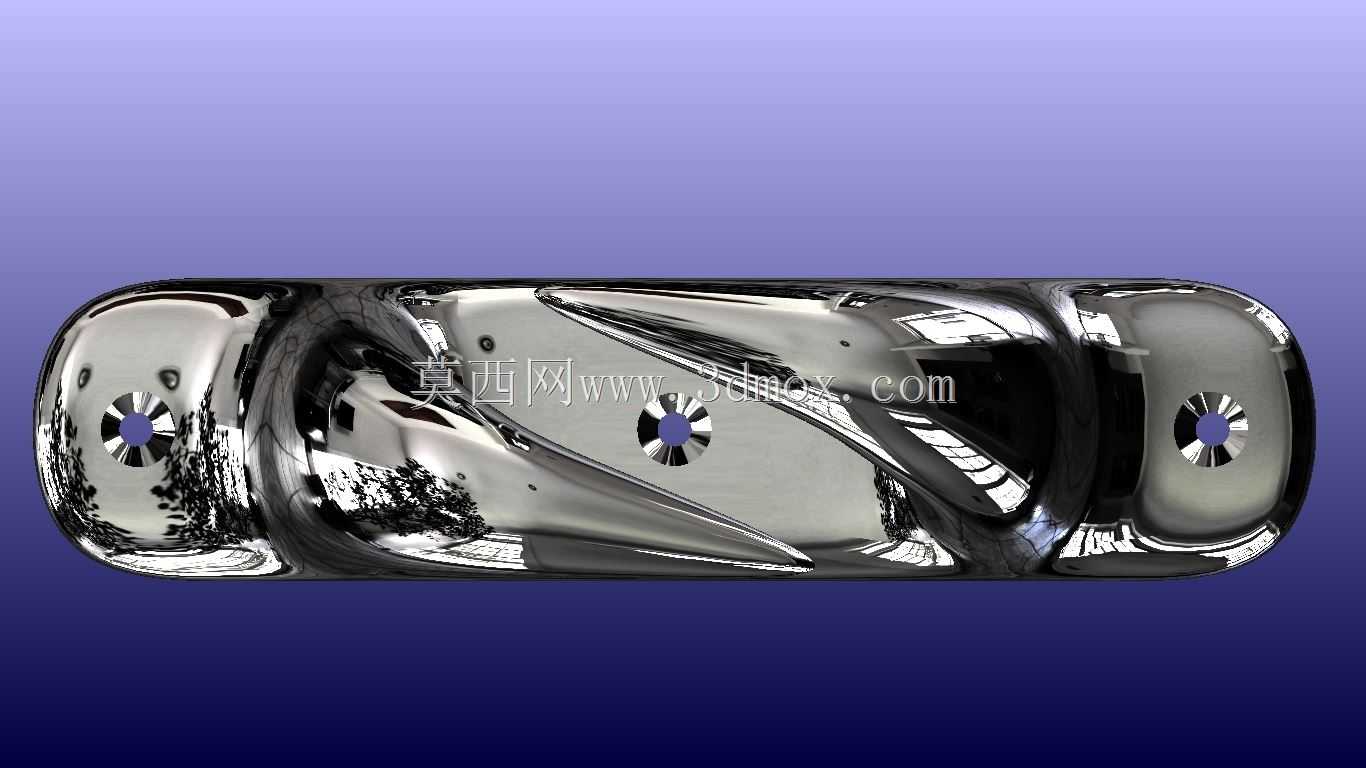

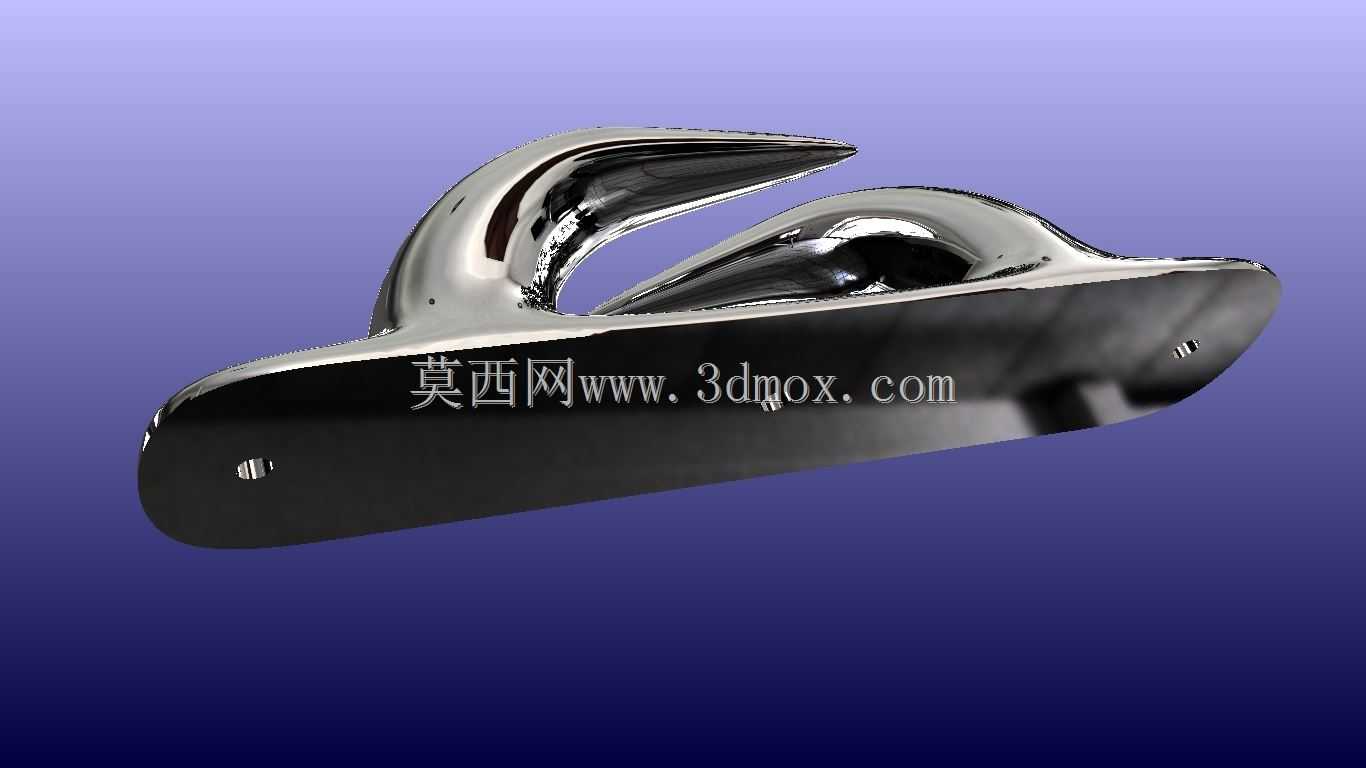

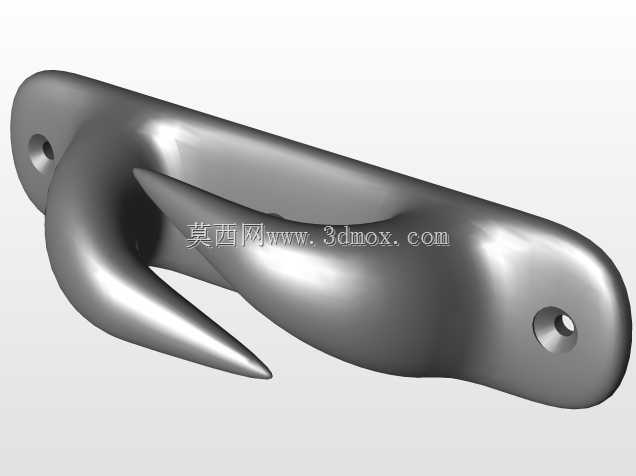

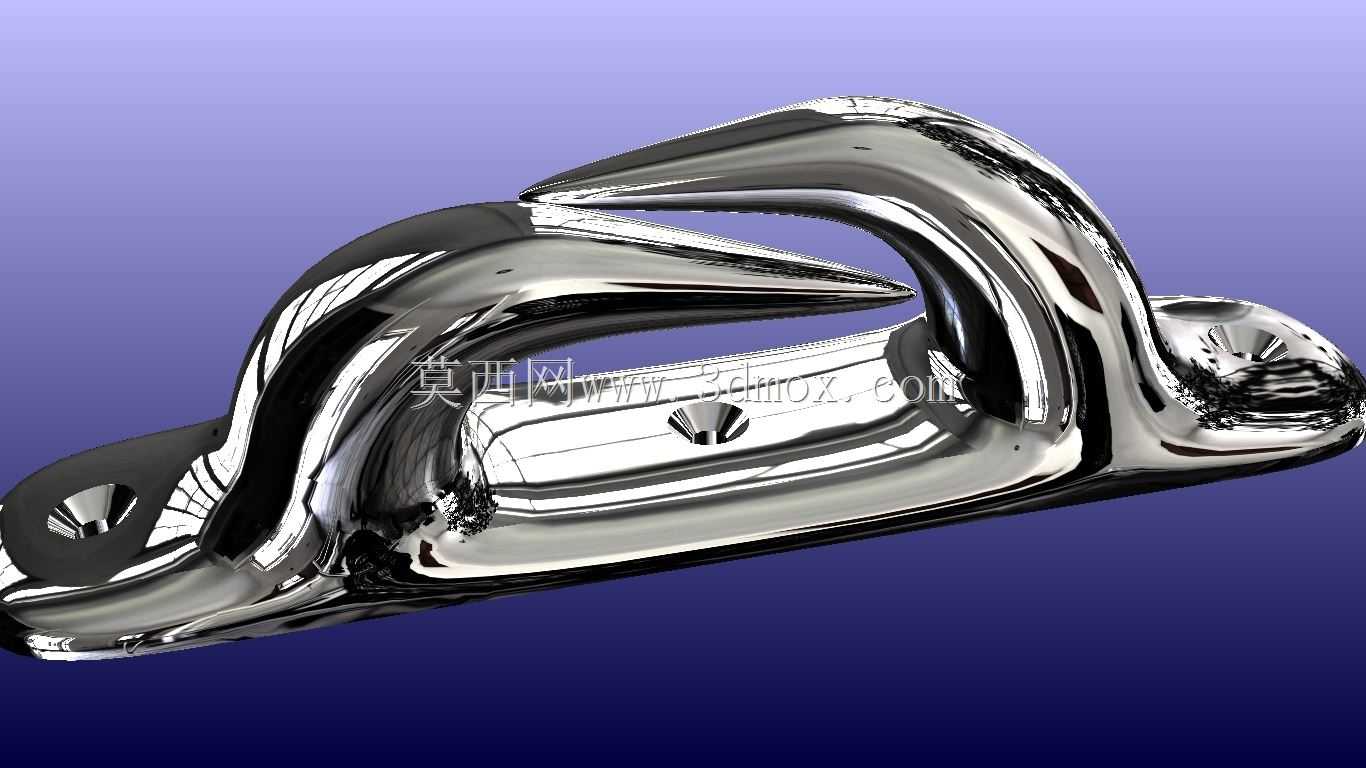

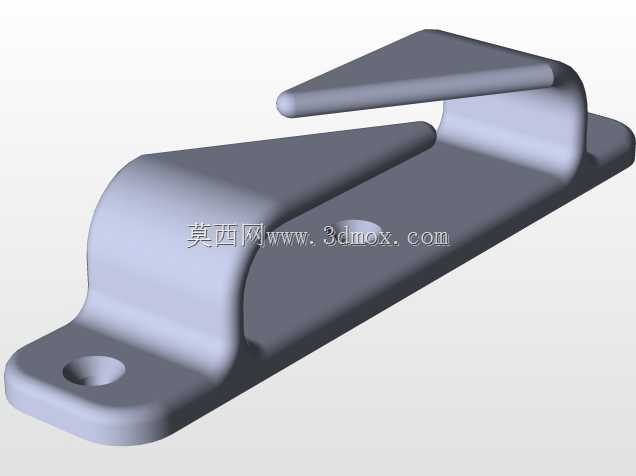

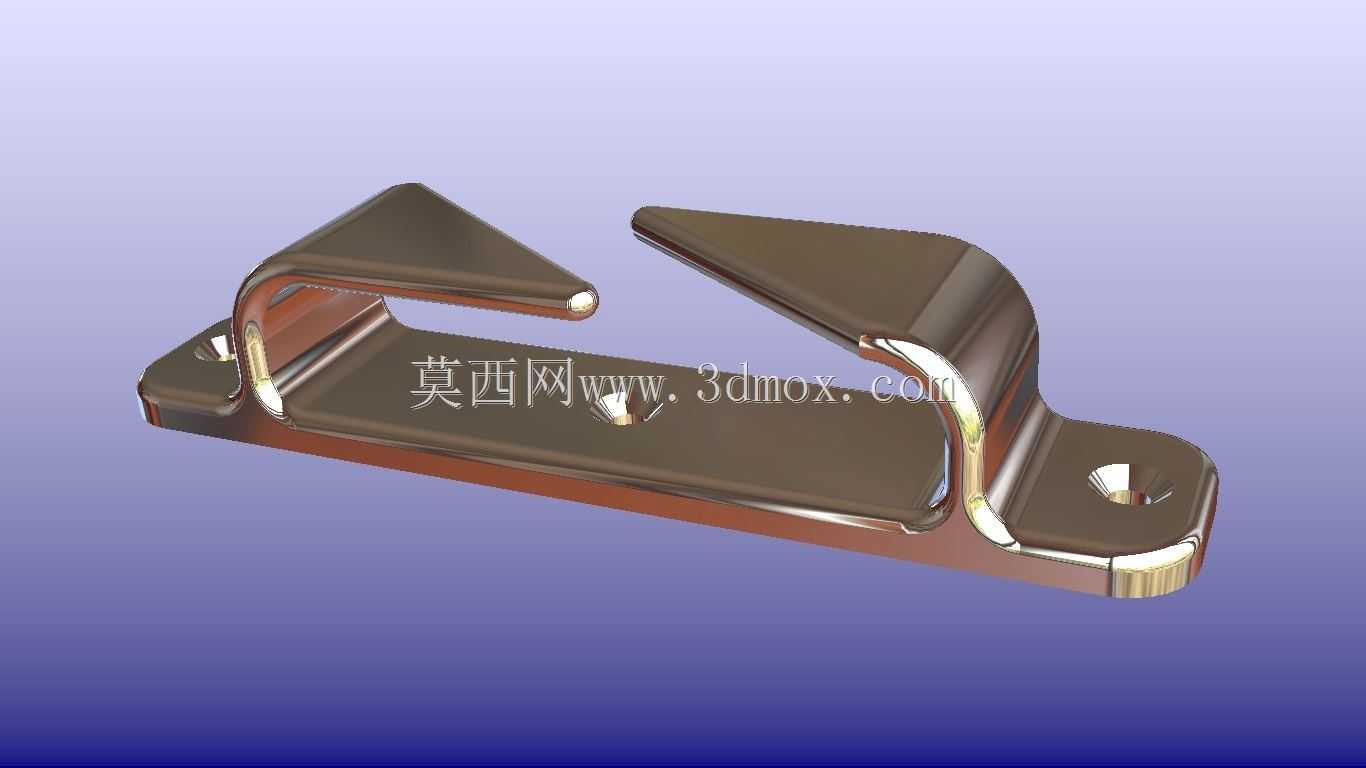

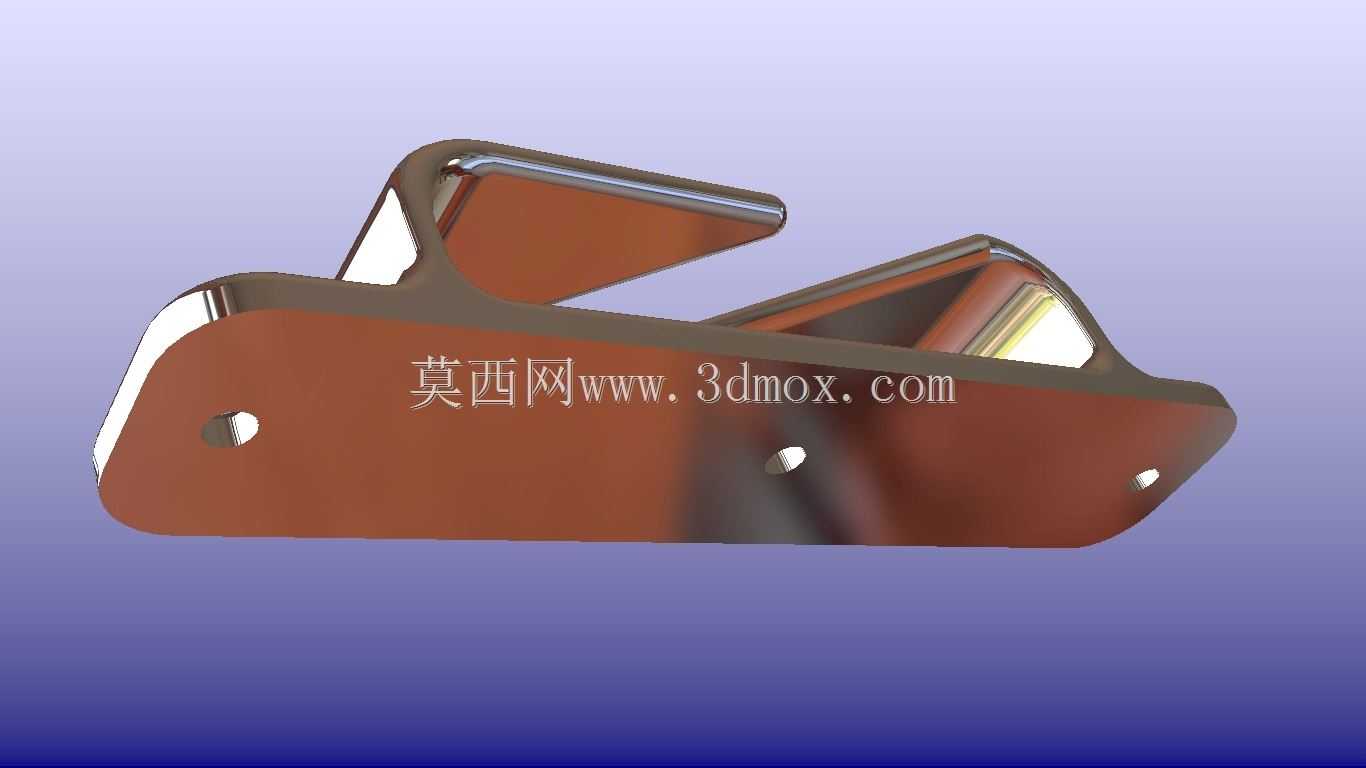

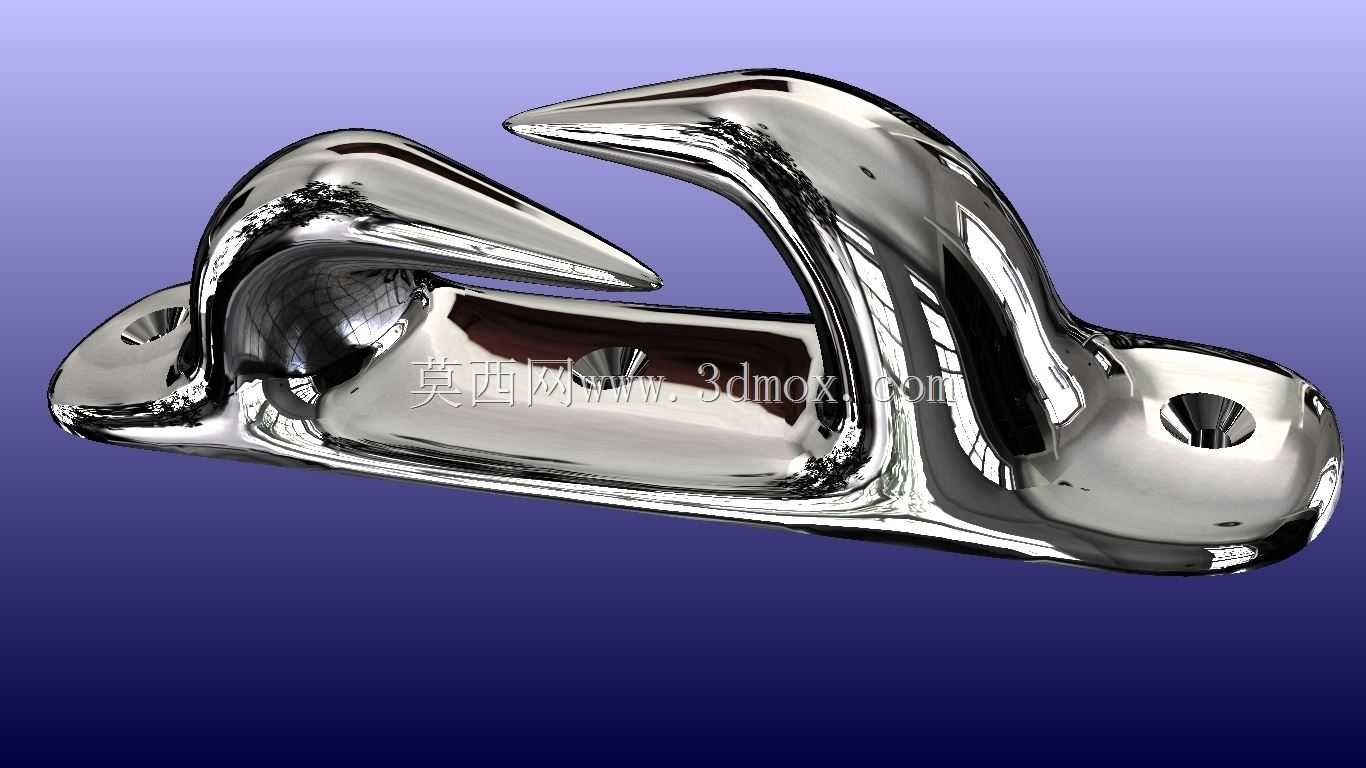

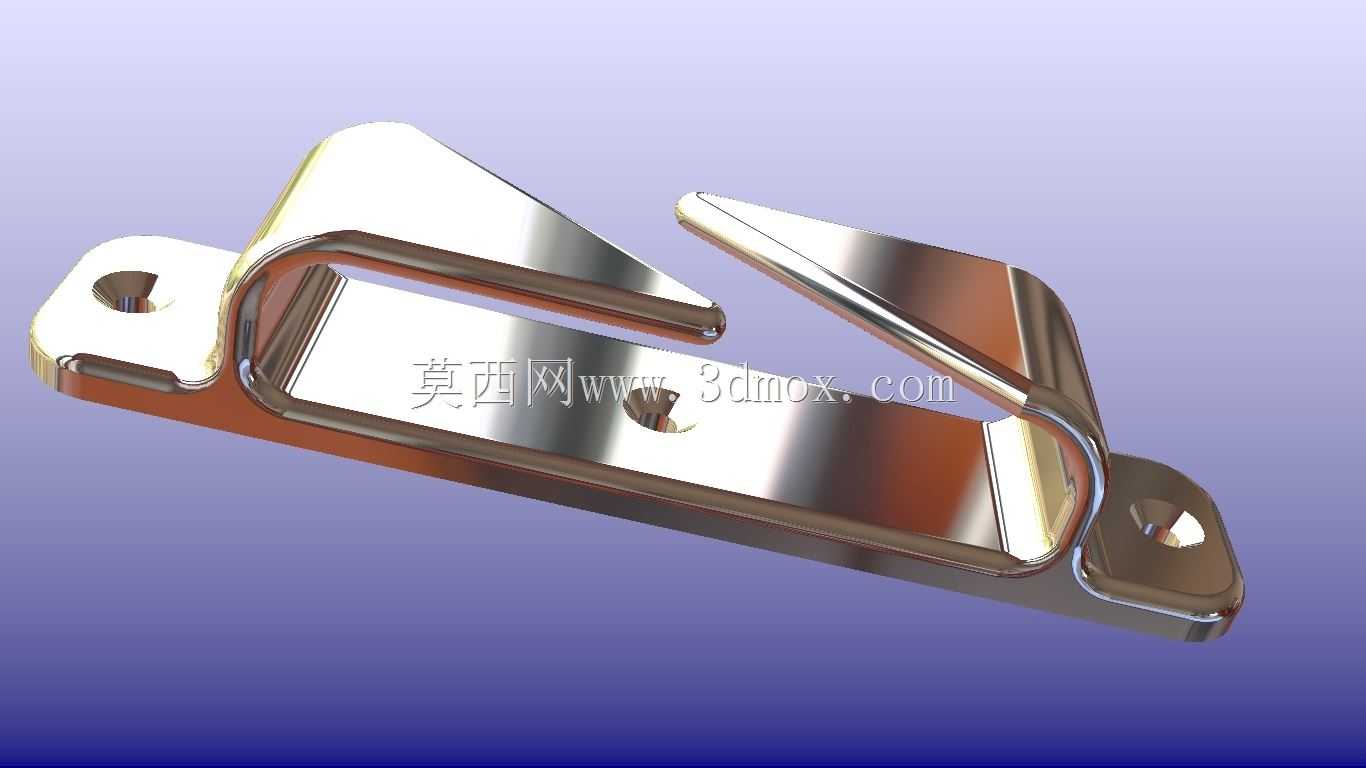

这类导缆件主要部署在船舶主甲板舷侧位置，作业时承担系泊缆绳的导向、限位功能，避免缆绳在船舶靠泊、带缆作业过程中与甲板结构、舷墙边缘发生摩擦割损，同时能规整缆绳走向，分散系泊拉力的局部应力，保障带缆作业的稳定性。从结构形态来看，该零件采用一体化铸造成型的流线型曲面设计，主体为带双安装耳板的钩状结构，曲面过渡全程做了大圆角处理，没有尖锐棱角，能最大程度降低缆绳在受拉摆动过程中的磨损速率，两个对称布置的安装孔位可直接通过螺栓将构件固定在甲板预埋的基座上，安装边界贴合甲板平面，不需要额外做适配垫块，安装后整体突出甲板的高度控制在常规系泊作业的缆绳摆动区间内，不会对甲板人员通行、其他甲板作业造成干涉。建模阶段先从安装基准面入手，先绘制安装底板的轮廓草图，定位两个安装孔的中心距，确认孔位与甲板基座的匹配公差，之后向上构建导缆工作面的曲面，这里要注意曲面的曲率连续性，不能出现曲率突变的折角，否则会在缆绳长期摩擦位置形成应力集中点，加速构件磨损。曲面构建完成后做实体加厚，加厚厚度根据系泊缆绳的额定破断拉力核算，保证构件能承受常规系泊工况下的侧向拉力，之后处理钩体端部的过渡结构，将钩尖位置做圆弧收边，避免钩尖挂扯缆绳表层纤维。整体建模过程中要反复核对工作面的圆弧半径，确保缆绳在任意角度牵拉时都能与曲面形成面接触，而非线接触。完成主体结构后，对安装孔做沉头处理，让螺栓安装后头部不突出构件表面，避免剐蹭缆绳或作业人员，最后对整体结构做圆角过渡处理，消除所有加工尖角，既提升铸件的成型良品率，也能降低后续抛光镀铬的加工难度。这类构件在实际使用中会长期暴露在海洋高盐雾环境中，所以建模时也预留了表面处理的镀层厚度余量，保证成品安装尺寸符合设计要求。
