船用蓄电池镀锌负极接线端子结构

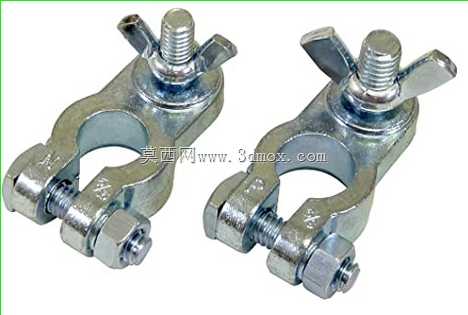

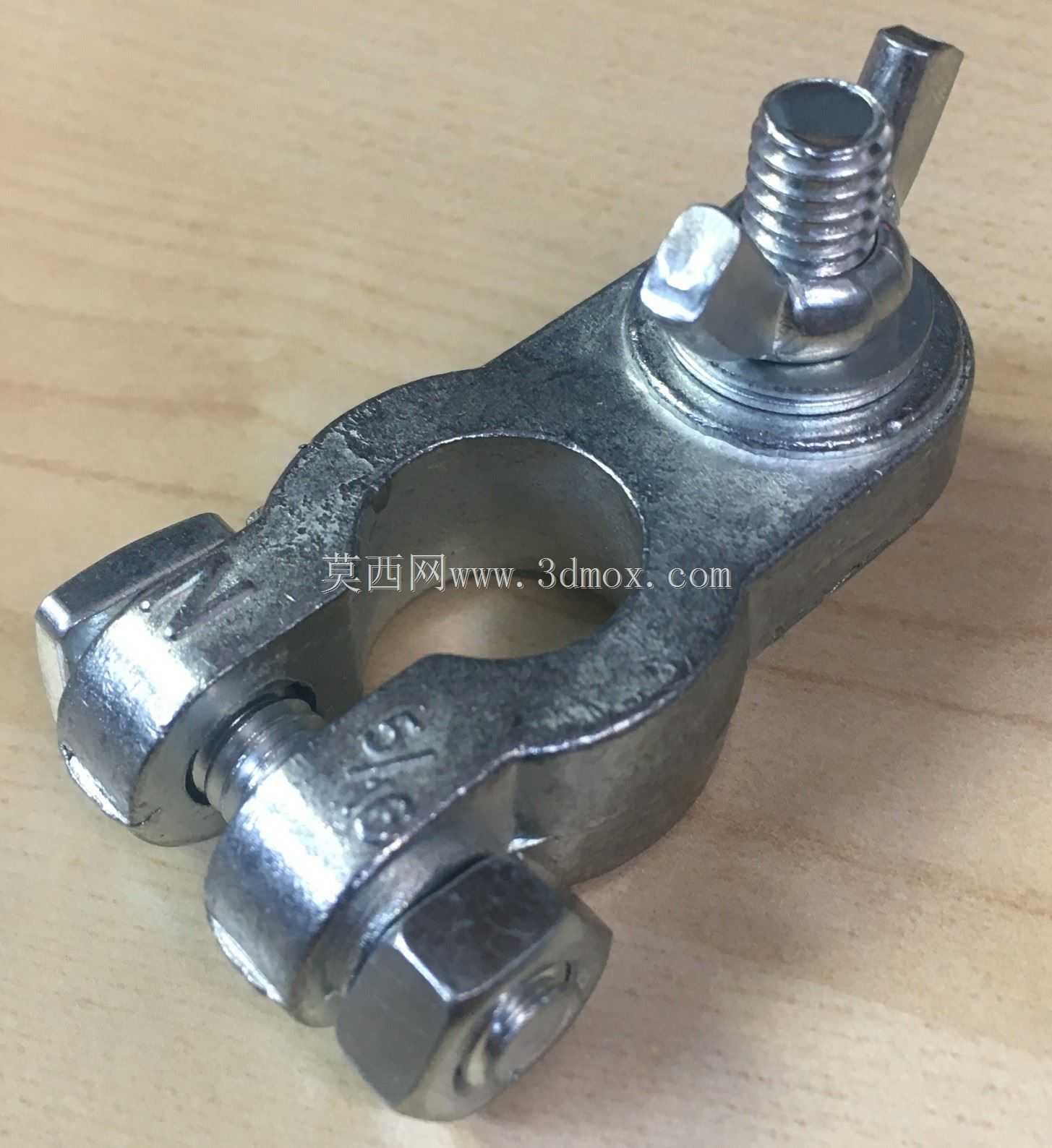

　　做船舶电气配套结构设计快十二年，这类蓄电池接线端子是低压供电回路里最容易被忽略但直接影响供电可靠性的零件，之前做内河货船电气改造时就遇到过端子接触不良导致启动亏电的问题，所以建模时对每个配合面的公差都卡得很严。这个端子适配的是锥度符合DIN A1标准的蓄电池负极极柱，极柱对接位置的内孔做了两段直径匹配，基底段适配17.5mm直径的极柱根部，顶部段适配15.5mm直径的极柱上端，锥面贴合度直接决定接触电阻大小，建模时特意把内孔锥度公差控制在0.1度以内，避免安装后出现点接触导致发热烧蚀。夹紧结构分两部分，侧面的5/16方头夹紧螺栓配1/2六角螺母，用来收紧开口夹臂抱紧极柱，顶部的翼形螺母是快拆结构，不需要额外工具就能徒手松开，

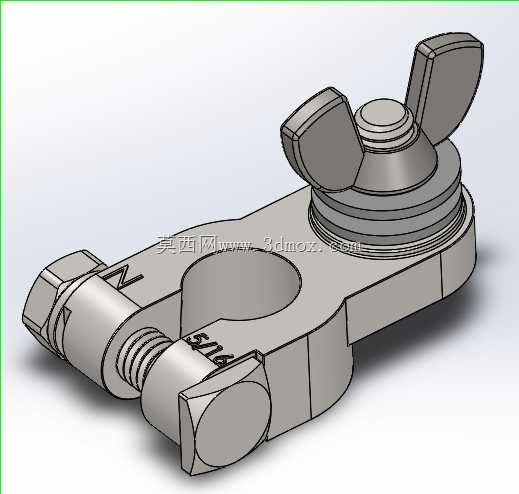

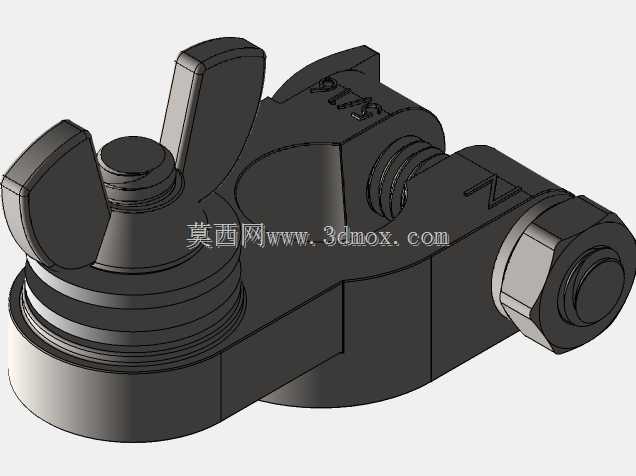

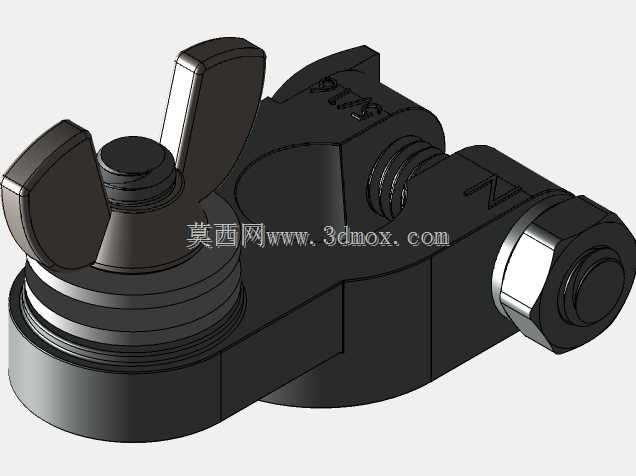

　　方便日常检修时快速断开蓄电池回路，适合船用场景下应急断电的操作需求。建模的时候先在SolidWorks里画夹座的基体草图，先定位极柱安装孔的中心，再拉伸夹臂的主体结构，切出夹紧开口的缝隙，缝隙宽度留1.2mm，保证螺栓收紧时有足够的变形量不会出现夹臂屈服。之后做侧面的螺栓安装孔，注意孔位要和夹臂开口对称，避免拧紧时夹臂偏斜导致极柱受力不均。翼形螺母的部分先做螺纹柱的基体，再阵列蝶形的捏持翼片，翼片的边缘做了R2的圆角，避免徒手操作时割手，表面镀锌层的厚度在建模时留了0.08mm的镀层余量，所有配合尺寸都按镀层后的实际尺寸做公差补偿。端子表面压印的N极标识和5/16规格标识，建模时用包覆特征做0.2mm深度的凹刻，

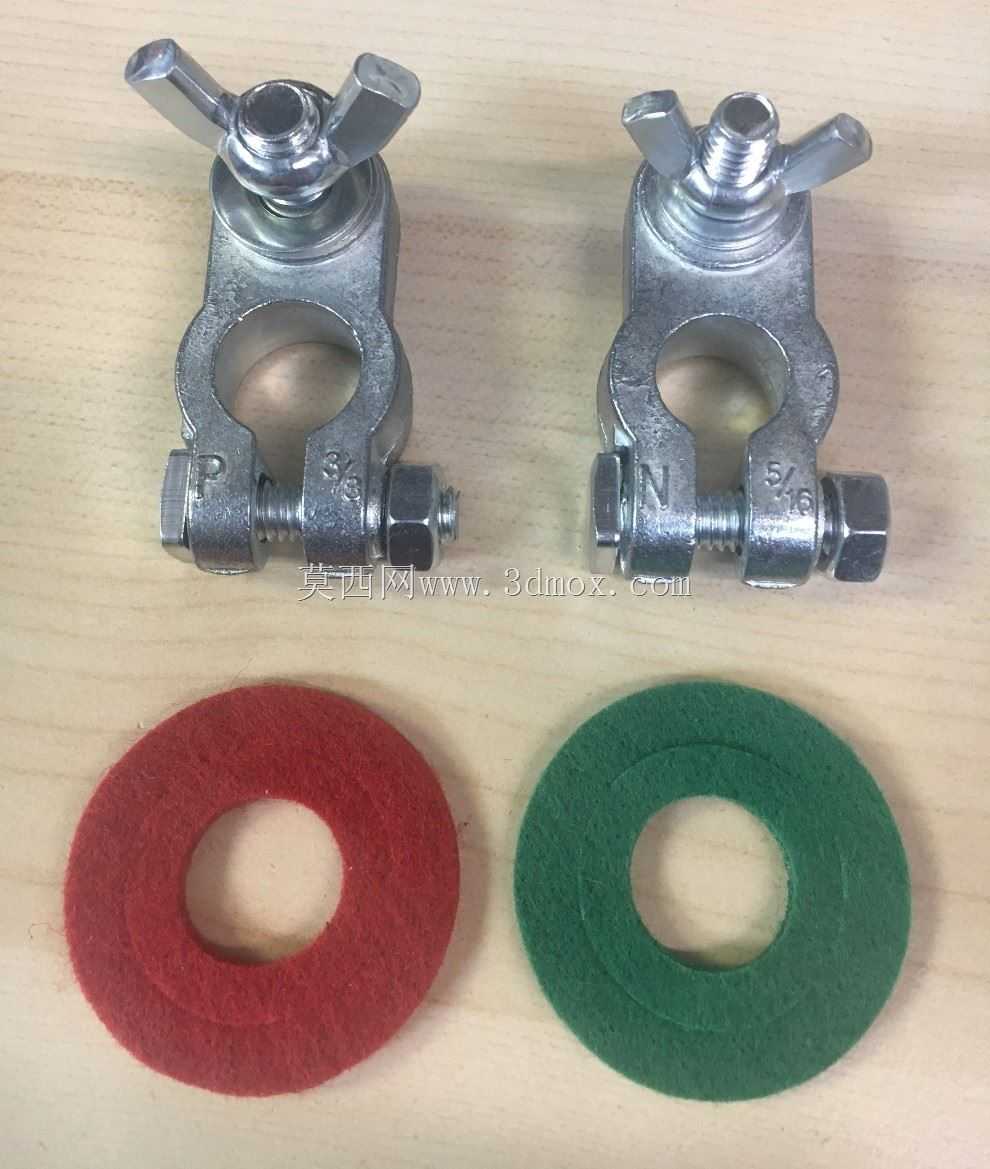

　　避免标识凸起在安装时被剐蹭脱落。这类端子除了船用场景，重型卡车、工程机械设备的蓄电池接线端也能通用，设计时特意把夹座的厚度做到6mm，保证大电流通过时的载流面积，避免长时间大电流放电时端子过热。配套的防腐蚀油毡圈在装配体里单独做了零件，套在极柱和端子的贴合位置，隔绝盐雾、水汽对接触面的腐蚀，毕竟船用环境的盐雾腐蚀比陆地场景严重很多，之前做盐雾测试时没加油毡圈的端子不到300小时就出现接触电阻飙升的问题，加了油毡圈后能做到1000小时以上接触电阻稳定。建模完成后做了干涉检查，确认螺栓拧紧到极限位置时夹臂不会和极柱出现硬干涉，翼形螺母旋转时不会碰到夹座的边缘，导出STEP格式时把所有螺纹特征做了简化，避免后续导入其他渲染软件时出现破面。
