十七世纪风帆战舰舰载36磅加农炮结构

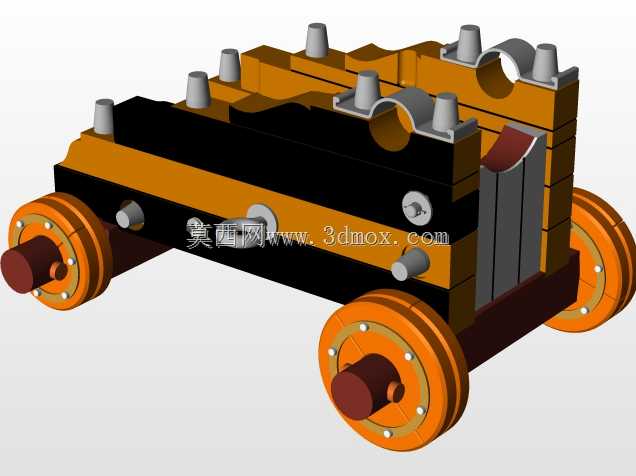

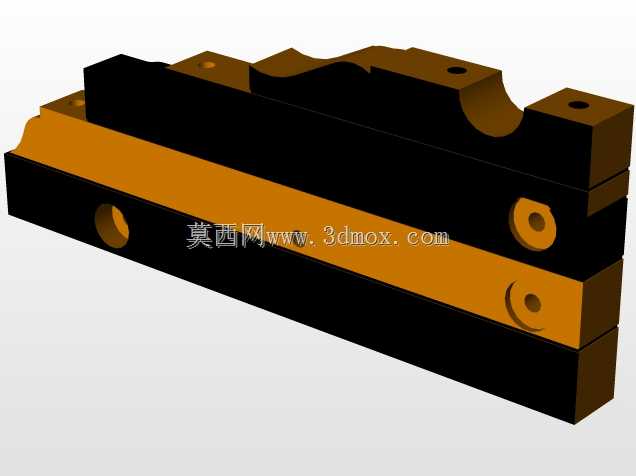

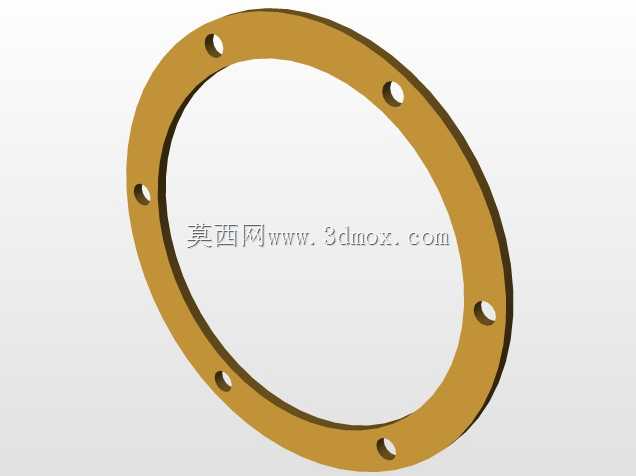

这款舰载火炮是适配十七世纪大型风帆战列舰的侧舷主战装备，核心作用是在战列线对垒时，依靠36磅实心铸铁弹丸的动能，击穿敌方风帆战舰的橡木船壳、破坏桅杆索具，或是在近距离交火中清扫敌方甲板作战人员，是当时海战中决定火力优势的核心舰载装备。从结构设计来看，整体采用四轮炮架布局，炮架主体以硬木拼接为基础承载结构，外部包覆金属箍件强化抗冲击能力，炮身通过前后可调的炮耳轴结构与炮架连接，可在一定范围内调整俯仰角度，匹配不同交战距离的弹道需求；炮架底部的四个带金属箍的木质滚轮，可沿着甲板上预设的木质炮轨滑动，既满足开火时的后坐缓冲位移需求，也能在非作战状态下将炮身收回炮舱内部，关闭炮窗减少海上盐雾对金属部件的腐蚀。建模过程中，首先需要梳理舰载火炮的实际装配逻辑，先绘制炮身主体的回转体轮廓，完成炮膛、炮口加厚段、炮耳轴、尾部点火孔等细节结构的特征建模，再根据炮身的承重与后坐行程参数，搭建炮架的木质框架结构，依次添加横向加固肋板、金属固定箍、连接销轴等零件，之后完成滚轮组件的建模，每个滚轮包含木质轮体、金属轮箍、固定铆钉、轮轴等子部件，要保证滚轮与炮架底部的安装座同轴度符合装配要求，避免出现滑动卡滞的干涉问题。建模时需要重点关注安装边界的匹配性，炮架整体宽度要适配风帆战舰侧舷炮窗的开口尺寸，保证炮身可以顺利伸出炮窗完成击发，后坐行程要控制在炮舱内部预留的操作空间范围内，避免后坐时撞击舱壁或影响炮手操作；炮身俯仰角度的调节范围要符合当时舰载火炮的实际作战参数，既要保证最大射程时的仰角限位，也要保证平射时的炮身稳定性。所有金属部件的建模要还原当时的锻造工艺特征，比如金属箍的接缝、铆钉的排布都要符合老式舰载装备的加工特点，木质部件要体现硬木拼接的结构逻辑，不要出现一体化成型的不符合时代工艺的设计。整体装配完成后要做全局干涉检查，确认炮身俯仰、炮架沿轨道滑动时，所有部件之间没有不合理的碰撞，保证结构运动逻辑符合实际舰载火炮的操作流程。
