带操控台双浮筒式充气冲锋舟结构设计

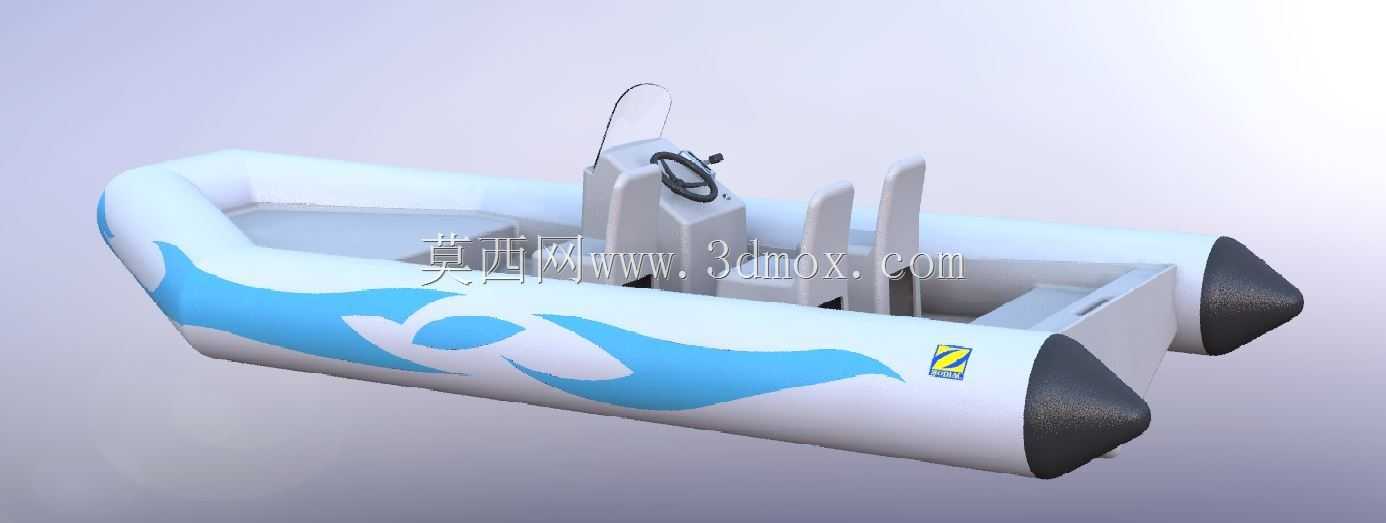

　　做这款充气艇的三维建模时，最先要锚定的是近岸浅水区的作业场景——不管是景区近岸接驳、内河短途巡逻还是防汛应急的临时水上转运，这类充气艇的核心需求是吃水浅、抗磕碰、转运收纳方便，所以建模第一步先把浮筒的主体轮廓拉出来，先确定浮筒的分段式气室结构，每个气室的隔断位置要避开人员乘坐的受力区，避免单处漏气导致整艇失稳。浮筒的锥头角度做了18度的收窄，既减少航行时的迎水阻力，也能在靠岸时减少磕碰剐蹭，浮筒外侧贴装的防撞橡胶头厚度留了25mm的余量，刚好抵消靠岸时的硬质碰撞冲击力，不会直接损伤浮筒的PVC基材。

　　操控台的位置设置在艇身靠前三分之一处，这个位置是整艇航行时的重心平衡点，就算搭载3名乘员加配套装备，也不会出现头重脚轻或者艉倾过大的问题，操控台的转向基座安装孔位留了通用的船外机转向轴适配尺寸，安装面做了3度的内倾，符合操作人员站立操控时的手腕施力角度，长时间握舵也不会出现手腕劳损。乘员座椅的安装位做了嵌入式的卡槽设计，不需要额外打孔固定，直接卡入浮筒内侧的加强筋条就能完成安装，拆卸收纳时直接拔出即可，不会破坏浮筒的气密结构。

　　建模过程中先绘制浮筒的中心引导线，用扫掠命令生成浮筒的基础曲面，再拆分出各个气室的隔断壁厚，浮筒壁厚统一设置为1.2mm，和实际量产的PVC夹网布厚度匹配，之后再做操控台的实体建模，操控台内部预留了电瓶放置舱和油路走线的空腔，舱盖的卡扣位置做了防水唇边的结构，避免航行时溅入的水渗入舱内损坏电路。艇身底部的防滑纹路是在完成整体装配后，用阵列命令做的菱形凸起纹理，凸起高度2mm，既能保证人员站立时的摩擦力，也不会因为纹路过深积留污水。两侧的装饰水标是单独做的曲面贴合，完全匹配浮筒的弧面曲率，不会出现贴图拉伸变形的问题。

　　整艇的外形尺寸控制在3.8米总长，1.7米总宽，浮筒充气后的直径是0.45米，空载吃水深度只有0.12米，就算在水深不足0.3米的浅滩也能正常航行，不会出现搁浅刮底的问题。安装边界上，艇艉的船外机挂板预留了标准的2冲程15马力船外机安装孔位，挂板的加强筋做了辐射式布局，能承受船外机运行时的持续振动，不会出现挂板开裂的问题。建模完成后做了整体的干涉检查，确认座椅、操控台、浮筒之间没有装配冲突，各个活动部件的转动行程都在合理范围内，转向舵的左右转动角度各留了35度的余量，满足狭窄水域的转向需求。
