手动整体式液压方向控制阀结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:279889
  • 手动整体式液压方向控制阀结构设计
  • 手动整体式液压方向控制阀结构设计
  • 手动整体式液压方向控制阀结构设计
  • 手动整体式液压方向控制阀结构设计

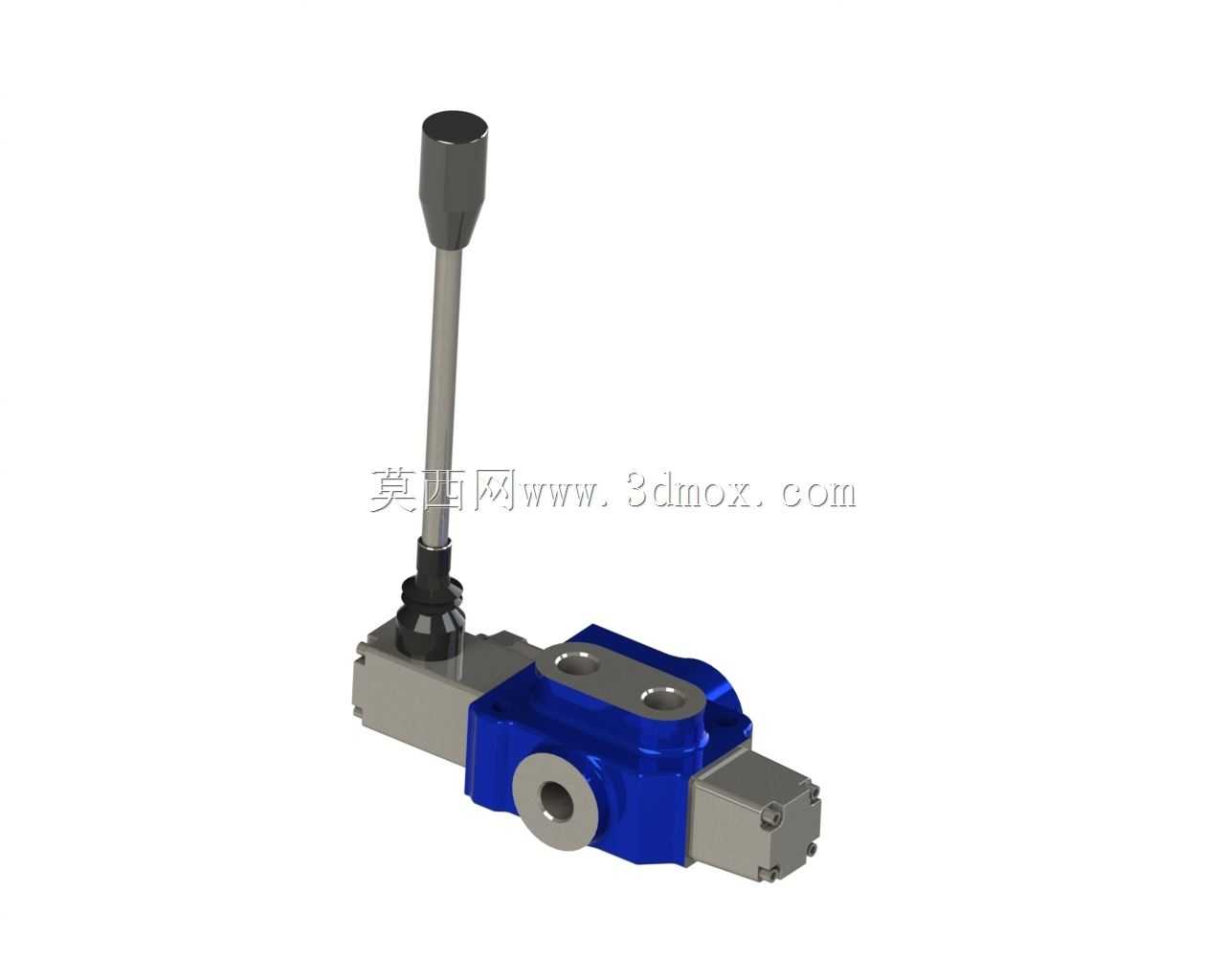

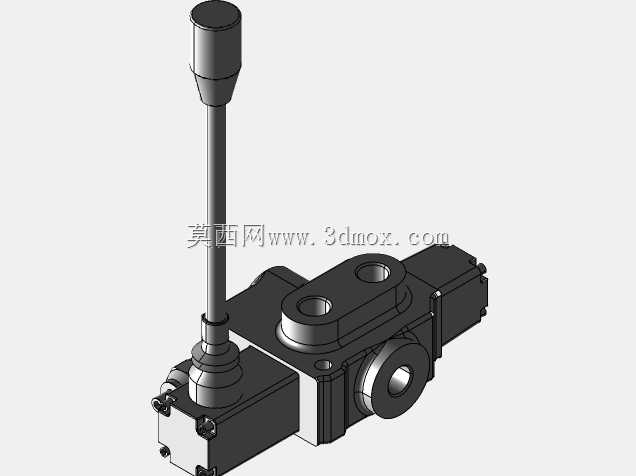

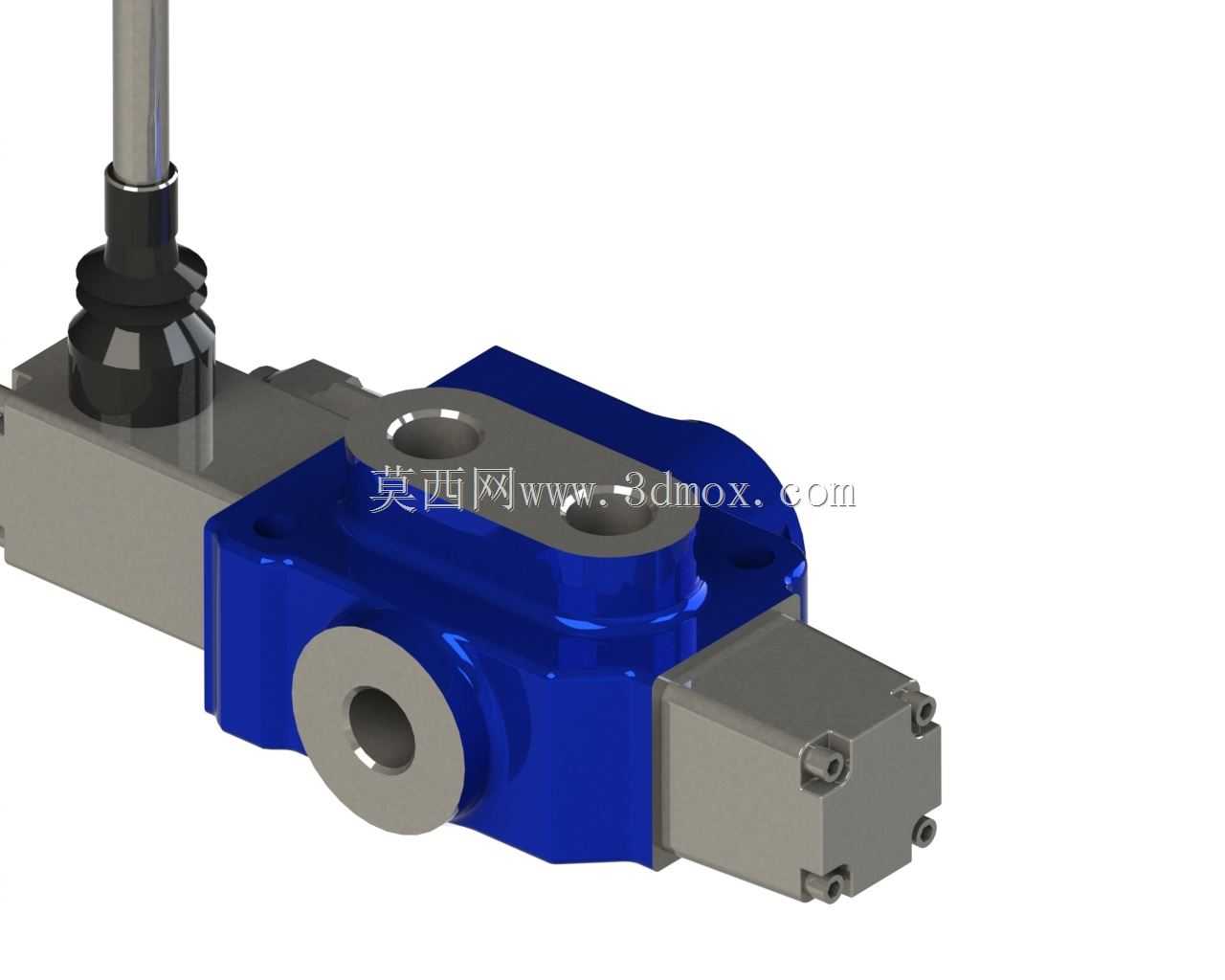

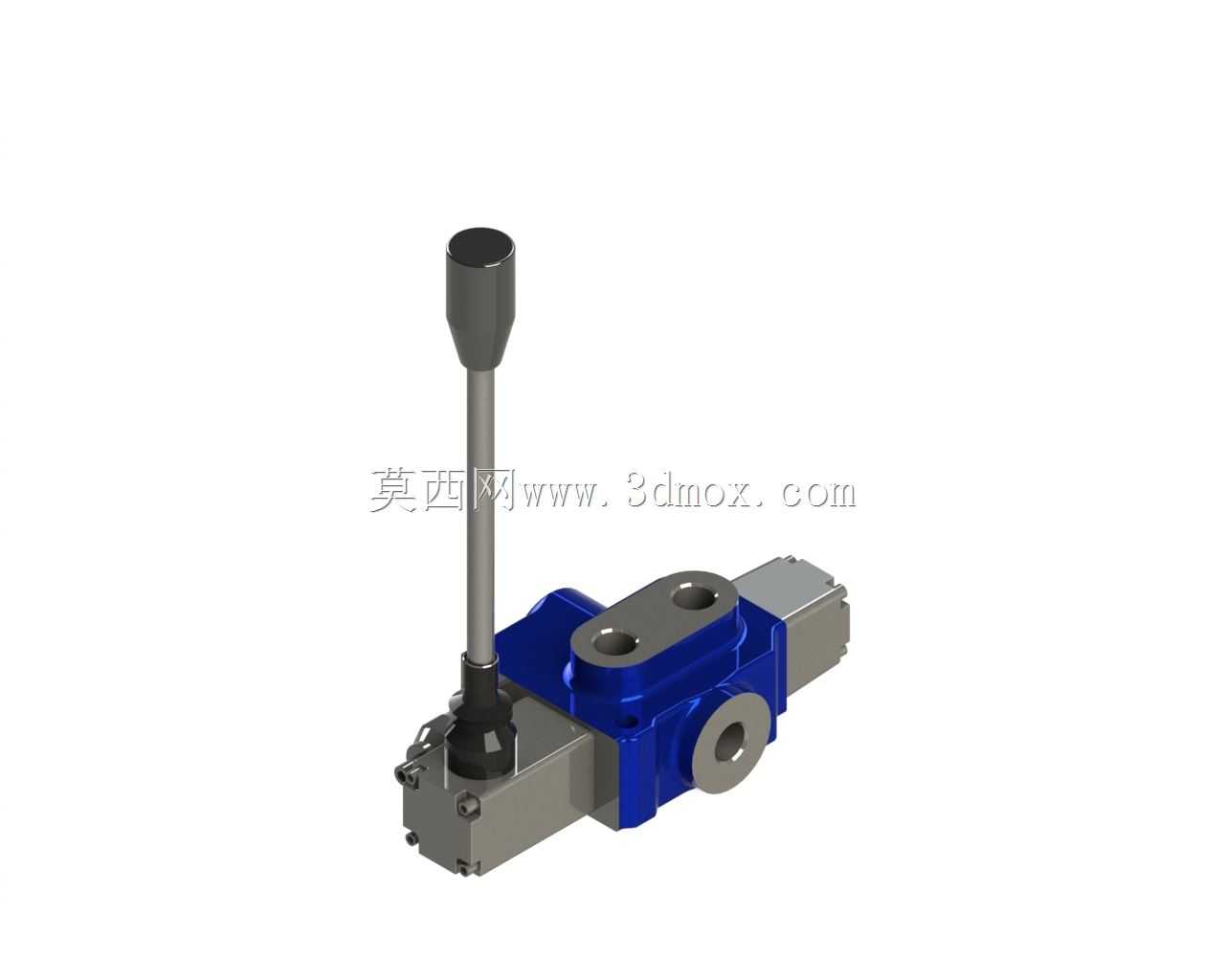

这款手动整体式方向控制阀主要应用于中小型液压系统的油路换向控制场景,常见于小型工程机械、农用液压机具、简易液压站的手动操作回路中,用来切换压力油的流向,从而控制执行元件的启停与运动方向。从实际使用角度出发,这类阀的设计优先考虑操作可靠性与结构紧凑性,整体采用一体式阀体铸造结构,省去了多片式阀的拼接密封面,能有效降低外泄风险,适合在工况相对简单、对安装空间有约束的液压回路中使用。建模初期先梳理阀的功能逻辑:手动操作杆带动阀芯轴向位移,通过阀芯台肩与阀体油口的位置配合,实现不同油口的通断切换,复位弹簧保证操作杆松开后阀芯自动回到中位,切断压力油输出或实现执行元件的浮动状态。画图时先绘制阀体的主体毛坯轮廓,确定进油口、工作油口、回油口的位置与通径尺寸,预留阀芯安装孔的同轴度公差,再依次拆分阀芯、操作杆组件、端盖、密封件、定位钢球等子零件,装配时重点校验阀芯行程与油口开度的匹配关系,避免出现行程不足导致的通流面积不够、压力损失过大的问题。安装边界上,阀体的安装面预留了标准螺栓孔位,油口采用通用螺纹连接规格,可直接适配常规液压管路的安装需求,操作杆的摆动角度控制在合理范围内,避免操作时与周边设备部件发生干涉。建模过程中需要重点关注密封槽的尺寸精度,台肩的倒角处理要符合液压阀的加工工艺要求,避免锐角划伤密封件导致内泄超标,同时要保证阀芯与阀孔的配合间隙在合理区间,既不能间隙过大造成内泄,也不能间隙过小导致阀芯卡滞。在功能特性上,这款阀采用手动直接驱动的方式,不需要额外的电控或液控辅助动力,操作直观可靠,适合没有电控配置的简易液压设备使用,中位机能可根据实际回路需求调整,满足不同执行元件的中位停止、卸荷等工况要求。
