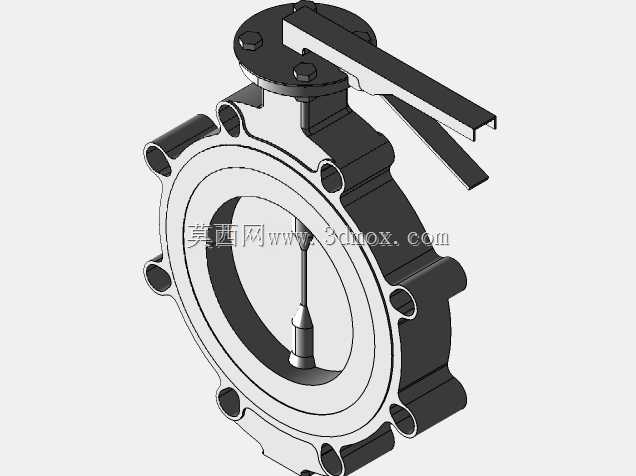

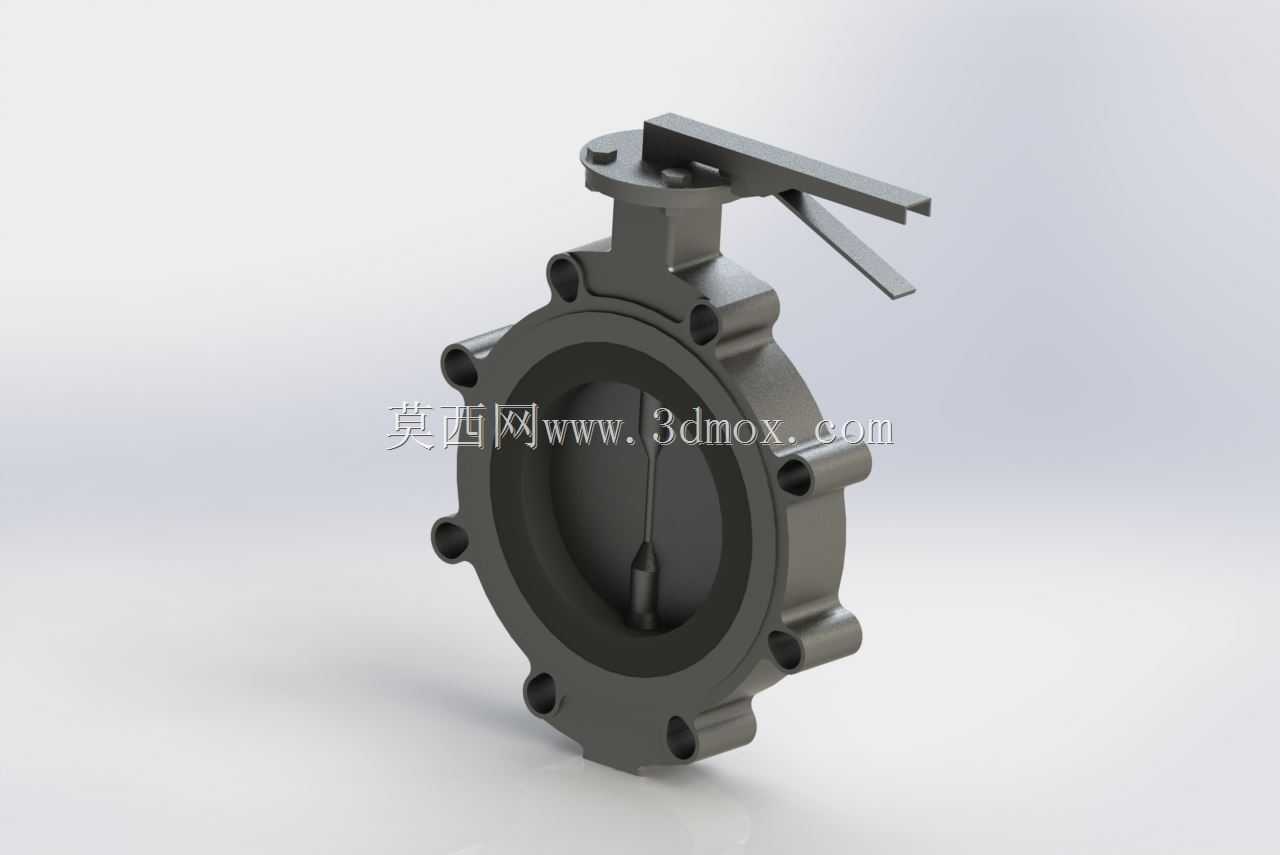

手柄驱动对夹式蝶阀工业结构设计

做管路流体控制选型时，对夹式蝶阀是中低压工况里绕不开的通用部件，这款手柄驱动的蝶阀结构，建模时最先要锚定的是安装边界尺寸——对夹式结构没有自带法兰，靠两侧管路法兰夹持固定，所以建模第一步要先确定公称通径对应的螺栓孔分布圆直径、孔位数量与孔径，确保安装时能和对应压力等级的管路法兰精准对位，不会出现孔位错位无法装夹的问题。实际工况里这类蝶阀多用于给排水、暖通循环水、普通化工介质输送的管路上，靠手柄扳动带动阀杆旋转，让阀板在0到90度范围内转动实现通断与流量调节，相比闸阀、截止阀，它的结构长度更短，安装占用的管路轴向空间更小，适合布局紧凑的管廊、设备间管路布设。建模过程中要先做基准轴对齐，把阀杆的旋转中心、阀板的密封面中心、阀体的流道中心三者完全同轴，否则后续装配会出现阀板卡涩、密封面贴合不严的问题。先绘制阀体的主体轮廓，对夹式阀体的外圈凸耳要逐个做出螺栓过孔，凸耳的厚度要满足夹持时的结构强度，避免螺栓锁紧后阀体变形挤压内部密封胶圈。之后做阀板结构，阀板采用流线型轮廓设计，减少全开状态下的介质流阻，阀板边缘的密封槽要和橡胶密封圈的截面尺寸匹配，建模时要预留密封圈的压缩量，通常橡胶密封的压缩率控制在15%到20%之间，既能保证密封不泄漏，又不会因为压缩量过大导致阀板转动扭矩过高，操作费力。手柄部分的建模要考虑操作力矩的合理性，手柄长度要匹配公称通径对应的操作扭矩，通径100左右的蝶阀手柄长度控制在200毫米上下，操作人员单手就能完成启闭操作，手柄上的定位卡槽要和阀体顶部的限位凸台配合，实现全开、全关位置的机械定位，避免操作时过位导致阀杆扭转损坏。密封胶圈的建模要做分体装配结构，方便后期更换易损件，胶圈的内径要和阀板密封面外径过盈配合，外径要和阀体内腔的密封槽贴合，阻断介质从阀板与阀体间隙泄漏的路径。建模时还要注意阀杆和阀体配合处的轴套结构，轴套采用自润滑材质的话，建模要预留轴套的安装位，减少阀杆转动时的摩擦阻力，同时要在阀杆穿出阀体的位置设计填料密封结构，防止介质从阀杆间隙外漏。整个结构的零件拆分要符合实际加工工艺，阀体采用铸件结构的话，建模时要预留拔模斜度，壁厚保持均匀，避免铸造时出现缩孔、壁厚差过大导致的应力变形；阀板、阀杆采用机加工件，要标注清楚配合公差，阀杆和阀板的连接采用扁方结构，传递扭矩时不会打滑，相比销钉连接能承受更大的操作力矩，也方便后期拆解维护。实际选型时还要注意，这类手柄驱动的蝶阀只适合通径不大、压力不超过1.6MPa的工况，如果是大口径或者高压管路，就要换成蜗轮驱动或者气动、电动驱动结构，这款手动结构的优势是成本低、结构简单、维护方便，不需要额外的动力源，现场操作人员直接扳动手柄就能完成操作，故障点少，适合不需要频繁调节的管路段做通断控制使用。
